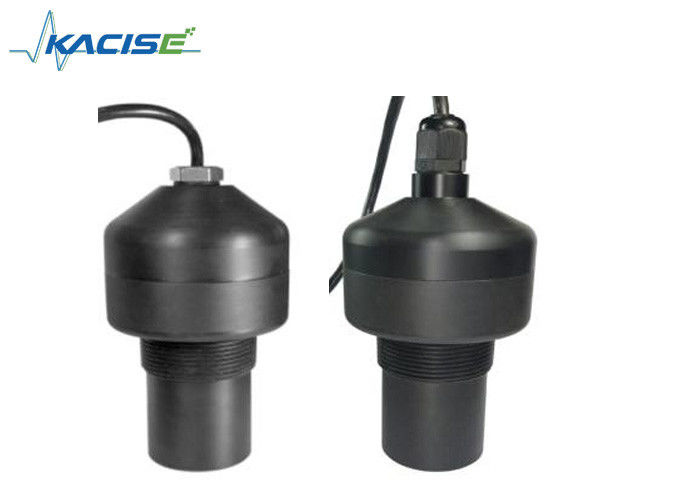

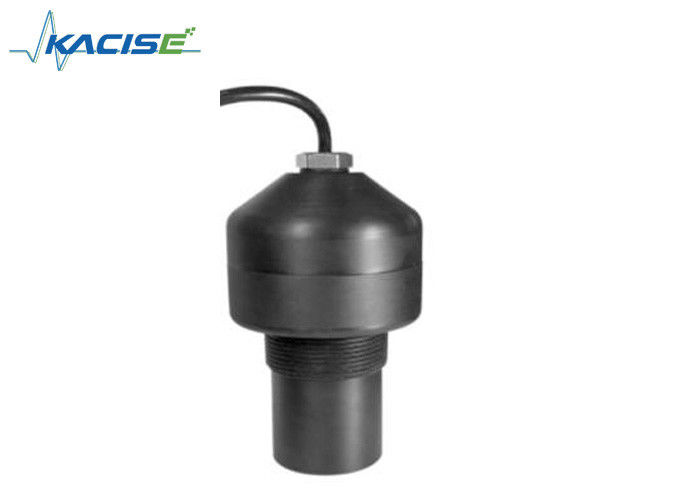

Ο αισθητήρας επιπέδου νερού με βαθμολογία προστασίας IP68 είναι κατάλληλος για περιβάλλοντα λυμάτων

Ο αισθητήρας επιπέδου νερού με βαθμολογία προστασίας IP68 είναι κατάλληλος για περιβάλλοντα λυμάτων

Εισαγωγή

Παρουσιάζουμε τον αισθητήρα επιπέδου νερού μας, με προστασία IP68, μπορεί να αντισταθεί αποτελεσματικά στην εισβολή σκόνης και νερού.Μετράει με ακρίβεια τα επίπεδα νερού ακόμη και σε σκληρές συνθήκεςΕύκολο στην εγκατάσταση και εξαιρετικά αξιόπιστο, είναι η τέλεια επιλογή για εφαρμογές που σχετίζονται με τα λύματα.

Παράμετροι

Χαρακτηριστικά

Υψηλός βαθμός προστασίας: IP68.

Ρύθμιση διεύθυνσης μέσω RS485

Έξοδος: αναλογική ή RS485, σχετική με την τάση τροφοδοσίας

Σημείωση

4-20mA έξοδος: για την αξιόπιστη γείωση της γαλάζιας γραμμής (mA??);

Παρακαλούμε συνδέστε το τερματικό γείωσης σε πραγματική γη, όπως ένας μεταλλικός σωλήνας που περνά μέσα από το νερό, ή μια μεταλλική ράβδος που εισάγεται στο έδαφος.

1. Μην ευθυγραμμίζεστε με την γείωση του ηλεκτρικού ντουλάπι.

2Η μπογιά ή η σκουριά στον γειωμένο μεταλλικό σωλήνα ή την μεταλλική ράβδο πρέπει να ξεριζώνονται.

έξοδος RS485: για την αξιόπιστη γείωση της μαύρης γραμμής·

Παρακαλούμε συνδέστε το τερματικό γείωσης σε πραγματική γη, όπως ένας μεταλλικός σωλήνας που περνά μέσα από το νερό, ή μια μεταλλική ράβδος που εισάγεται στο έδαφος.

1. Μην ευθυγραμμίζεστε με την γείωση του ηλεκτρικού ντουλάπι.

2Η μπογιά ή η σκουριά στον γειωμένο μεταλλικό σωλήνα ή την μεταλλική ράβδο πρέπει να ξεριζώνονται.

Ηλεκτρονική καλωδίωση

1. 4~20mA καλωδίωση

Εφοδιασμός ενέργειας: Κόκκινη γραμμή: 24VDC + μαύρη γραμμή: 24VDC

4 ~ 20mA: Κίτρινη γραμμή: mA + μπλε γραμμή: mA ̇

2. 485 καλωδίωση επικοινωνίας

Εφοδιασμός ενέργειας: Κόκκινη γραμμή: 24VDC + μαύρη γραμμή: 24VDC

485 επικοινωνία: Γαλάζια γραμμή: T/R+ Κίτρινη γραμμή: T/R

3. 485 καλωδίωση επικοινωνίας

Ηλεκτρική τροφοδοσία: Κόκκινη γραμμή: 12VDC+ Μαύρη γραμμή: 12VDC

485 επικοινωνία: Γαλάζια γραμμή: T/R+ Κίτρινη γραμμή: T/R
