Παγκόσμιος ασύρματος πομπός πίεσης αδιάβροχος για τον έλεγχο βιομηχανικών διεργασιών

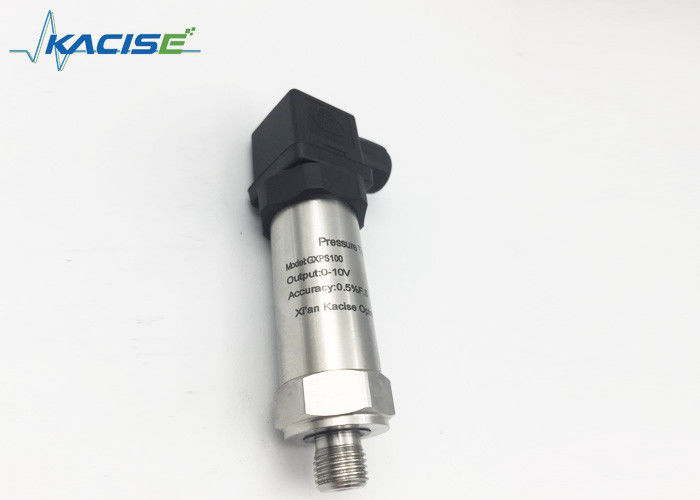

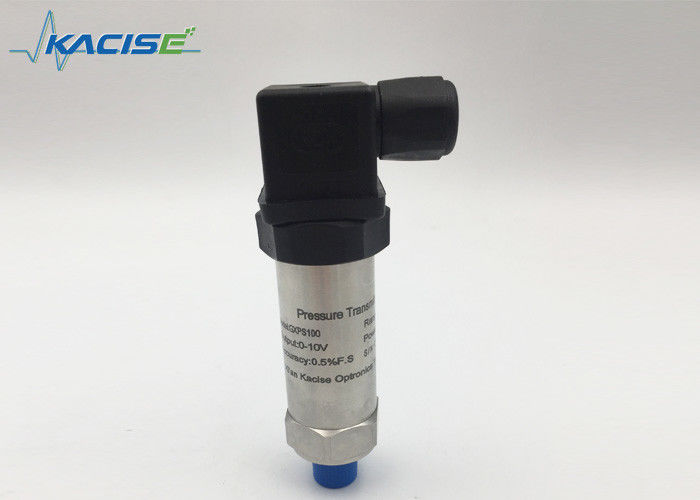

GXPS100 Παγκόσμιος μεταβιβαστής πίεσης πιεζοαπομείωσης
1. Χαρακτηριστικό
☆ Προεπιλεγμένη ακρίβεια: 0,5% F.S.
☆ Νερογεμάτος πυρήνας διάχυτης πυριτίου
☆ Πολλαπλές περιοχές πίεσης και σήμα εξόδου
☆ Διαφορετικές συνδέσεις και θύρες πίεσης
☆ Έξοδος ρεύματος γραμμής 2 μη-πολικότητας
2Εφαρμογή
☆ Αποθήκευση αερίου
☆ Μηχανή ψύξης
☆ Υδραυλικά και λιπαντικά
☆ Διαρκής παροχή νερού υπό πίεση
☆ Πίεση σωλήνα
☆ Πίεση δοχείου
☆ Πετροχημικές
☆ Έλεγχος βιομηχανικών διεργασιών
3Εισαγωγή
Η σειρά GXPS100 μεταδότης πίεσης είναι ένα υψηλού όγκου, πολιτική και βιομηχανική χρήση, οικονομικά αποδοτικά προϊόντα.Ελαφρώς διαβρωτικά υγρά και αέρια.
Το προϊόν χρησιμοποιεί δομή από ανοξείδωτο χάλυβα 1Cr18Ni9Ti και εισαγόμενο διεθνές διάσημο εμπορικό σήμα διάχυσης του σώματος πυρήνα πίεσης γεμάτου λάδι.
4. Παράμετρος
| Ειδικότητα. |
Αξία |
| Πεδίο πίεσης |
0~0,2MPa......60MPa
2bar... 600bar
29psi... 8700psi
20000MmH20...6118000mmH2O
1.97atm... 592atm
|
| Πίεση φορτίου |
1.5 φορές η ονομαστική τιμή πίεσης (1.5X) |
| Πίεση ρήξης |
3 φορές η ονομαστική τιμή πίεσης (3X) |
| Ακριβότητα |
± 0,5% F.S ((PT 300 ή MARS για μεγαλύτερη ακρίβεια είναι διαθέσιμα) |
| Σταθερότητα |
Τυπική τιμή 0,25% F.S., μέγιστη τιμή: 0,4% F.S. |
| Θερμοκρασία λειτουργίας |
-40°C~120°C |
| Θέρμανση αντιστάθμισης |
-10°C~70°C |
| Μέση συμβατότητα |
Όλα τα καυστικά μέσα συμβατά με 1Cr18Ni9Ti |
| Ηλεκτρική απόδοση |
2 σύστημα καλωδίων |
3 σύστημα καλωδίων |
| Σημείο εξόδου |
4 ~ 20mA |
0 έως 5V |
1 έως 5V |
0.5 ~ 4.5V |
0~10V |
| Ηλεκτρική τροφοδοσία |
10 ~ 30Vdc |
8 ~ 30Vdc |
5V (σύνθεση) |
11 ~ 30Vdc |
| Πίεση φορτίου |
(U-10)/0.02 (Ω) |
100kΩ |
| Απομόνωση |
100M Ω@50V |
| Ηλεκτρική ισχύς |
500V@60 δευτερόλεπτα |
| Δονήσεις/Επιπτώσεις |
10g/5~2000Hz, άξονες X/Y/Z20g sinus 11ms |
| Δυνατότητα πίεσης |
2×106 κύκλος πίεσης @ 25°C |
| Πεδίο εμφάνισης |
-999~1999@(PT110&PT111) |
| Ικανότητα επαφής |
(24V, 1A)@PT111 |
| Ηλεκτρική σύνδεση |
Hirsmann, πρίζες αέρα, σταθερό καλώδιο, υδατοασφαλές καλώδιο |
| Πύλη πίεσης |
M20×1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Τύπος πίεσης |
G, S |
Χρόνος απόκρισης: 10 ms |
| Πιστοποιητικό |
Εσωτερικά ασφαλής κατάσταση E, CE |
| ΕΜΕ/ΕΜΚ |
ΕΜΙ: EN50081-1/-2· ΕΜΚ: EN50082-2 |
5. Πληροφορίες παραγγελίας
GX-Τype-Range-Output-Power-Pressure port-Ηλεκτρική σύνδεση
Τύπος:PS100 = καθολικός τύπος, PS100E = εσωτερικά ασφαλής λειτουργία, PS110 = δείκτης PS100+
Πεδίο εκτέλεσης:0~0.2...60MPa, 0~2bar...600bar= το ανώτερο όριο του εύρους
Εξαγωγή:Α=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
Δύναμη:5Vdc, 24Vdc, 10~30Vdc
Πύλη πίεσης:M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
Ηλεκτρική σύνδεση:H = DIN43650-A, C = σταθερό καλώδιο
6Ηλεκτρονική διεπαφή και ορισμός σημάτων
