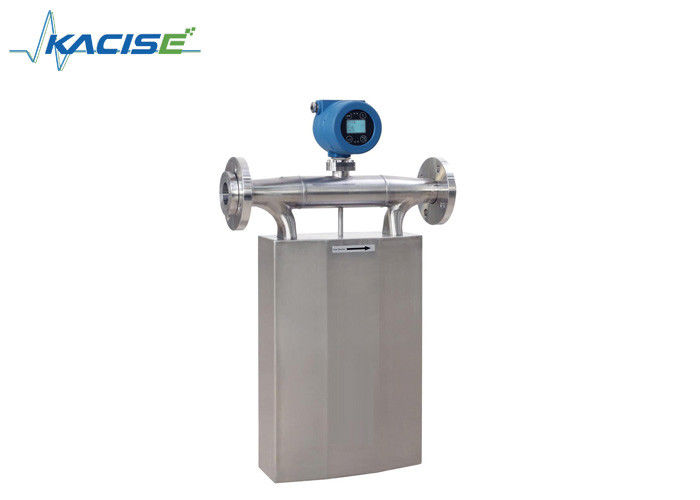

316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC

316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC

  • 316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC
  • 316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC
316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: KACISE
Πιστοποίηση: CE
Αριθμό μοντέλου: Kfm-ΜΑΖΑ
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: κάθε μονάδα έχει το μεμονωμένο κιβώτιο και όλα τα κιβώτια συσκευάζονται στις τυποποιημένες συσκευασί
Χρόνος παράδοσης: 5-8 ημέρες εργασίας
Όροι πληρωμής: Μ / Τ, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 τεμάχια ανά εβδομάδα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Ακρίβεια: (± 0,2%) Explosionproof: ΠΡΩΗΝ δ ib IICT5Gb
Υλικό: 316L ανοξείδωτο εξόδου: 0-10kHz, 4 - 20mA
Πρωτόκολλο επικοινωνίας: RS485 Τροφοδοσία: 24Vdc
Υψηλό φως:

μετρητής ροής coriolis

,

μετρητής μαζικής ροής τύπων coriolis



Εγχειρίδιο εγκατάστασης και λειτουργίας μετρητών μαζικής ροής







1.Introduction
Οι μετρητές μαζικής ροής Kacise που κατοχυρώνονται με δίπλωμα ευρεσιτεχνίας και που αναπτύσσονται από την επιχείρησή μας είναι οι κύριοι μετρητές για τη μέτρηση ροής ακρίβειας. Και δικαιολογημένα, οι μετρητές προσφέρουν την ακριβέστερη μέτρηση διαθέσιμη για ουσιαστικά οποιοδήποτε ρευστό διαδικασίας, εκθέτοντας εξαιρετικά την πτώση χαμηλής πίεσης. Οι μετρητές προσφέρουν την άμεση μαζική ροή, τη ροή όγκου, την πυκνότητα, και τη μέτρηση θερμοκρασίας των υγρών και των πηλών — χωρίς την ανάγκη για τον πρόσθετο εξοπλισμό, τους χειρωνακτικούς υπολογισμούς, ή τις εκτιμήσεις.
Οι μετρητές σχεδιάζονται για την unsurpassed απόδοση ακόμη και στα πιό σκληρά λειτουργικά περιβάλλοντα. Δεν έχουν κανένα κινούμενο μέρος, και οποιεσδήποτε ειδικές ρυθμίζοντας απαιτήσεις μονταρισμάτων ή ροής. Κάθε μετρητής είναι διαθέσιμος με το ανοξείδωτο έβρεξε τα μέρη και μια ευρεία ποικιλία των συνδέσεων διαδικασίας για να ικανοποιήσει την κάθε ανάγκη σας.
Οι μετρητές φέρνουν την επικίνδυνη έγκριση περιοχής για τη Λαϊκή Δημοκρατία της Κίνας.



2.product χαρακτηριστικό γνώρισμα
Το όργανο είναι βασισμένο στην αρχή δύναμης Coriolis και επιτρέπει την άμεση και ακριβή μέτρηση της μαζικής ροής χωρίς οποιαδήποτε μετατροπή, διόρθωση ή τροποποίηση της πίεσης, της θερμοκρασίας, του ιξώδους, ή της πυκνότητας. (Κλ/χ, τ/χ ή γ/s) επιδεικνύεται άμεσα στην ηλεκτρονικές επιτροπή και την παραγωγή μονάδων στο πίσω μέρος της ηλεκτρονικής μονάδας. 0-10kHz, 4 - 20mA και πρωτόκολλο επικοινωνίας RS485. Flowmeter δεν έχει κανένα κινούμενο μέρος, ευρύ φάσμα, ακρίβεια (± 0,2%), υψηλή πίεση, ευρεία σειρά θερμοκρασίας, μπορεί να χρησιμοποιηθεί για να μετρήσει το υψηλό ιξώδες (10000CP) και τη μη νευτωνική ρευστή ροή. Τα χαρακτηριστικά του οργάνου στην πετρελαιοφόρο περιοχή, τις εγκαταστάσεις καθαρισμού, τα χημικά, οικοδομικά υλικά, τα τρόφιμα, την ιατρική, το δέρμα, το έγγραφο, το χρώμα, τις χρωστικές ουσίες, την πυρηνική ενέργεια, τη μεταλλουργία, το αεροδιάστημα και άλλους τομείς χρησιμοποιούνται ευρέως. Το ανοξείδωτο σωλήνων 316L μέτρησης αισθητήρων ροής ή το υλικό κραμάτων του Καζακστάν Γ, τα τμήματα αισθητήρων δεν είναι σε επαφή με τη μέση, καλή αντίσταση διάβρωσης.
Η εγκατάσταση οργάνων που χρησιμοποιεί τη γρήγορη και εύκολη, σταθερή και αξιόπιστη λειτουργία, είναι αυτήν την περίοδο τα περισσότερα χαρακτηριστικά ροής πολλών οργάνων, το δημοφιλέστερο νέο μαζικό flowmeter. Το όργανο σύμφωνα με το ασφαλείς αφ' εαυτού explosionproof σχέδιο και την κατασκευή των εθνικών προτύπων, explosionproof σημάδι για το ΠΡΩΗΝ δ ib IICT5Gb.





3.Typical εφαρμογή

316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 0



316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 1

4. Διαστάσεις ενοργάνωσης



Διαστατικά σχέδια ενοργάνωσης







Διαστάσεις του οργάνου μεγάλων κλιμάκων 316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 2



Μονάδα: χιλ.







Πρότυπο

Φλάντζα-Ansi B16.5 λαιμών συγκόλλησης





Α





Β





Γ





Ε





Φ





W





Γ





Κ





δ





Δ

DN Λίβρα
KMF-1-6c 100 150 670 510 740 858 1092 260 19.1 190.5 157.2 228.6
KMF-1-6CD 125 150 670 510 740 858 1092 260 22.4 215.9 185.7 254
KMF-1-6D 150 150 860 670 950 1130 1370 280 22.4 241.3 215.9 279.4



Διάσταση του μέσου μεγέθους οργάνου



Πρότυπο Διάσταση του μέσου μεγέθους οργάνου Α Β Γ Ε Φ W Γ Κ δ Δ
DN PN (MPA)
KMF-1-3A 10 4.0 280 210 235 285 485 80 14 60 41 90





Πρότυπο langeGB-/T 9112-9124 - 2000 Α Β Γ Ε Φ W Γ Κ δ Δ
DN λίβρα
KMF-1-3B 15 300 280 210 275 325 525 80 15.7 66.55 35 95.2
KMF-1-4 20 300 290 230 325 375 575 90 19 82.5 42.9 117.3
KMF-1-5A 25 300 410 300 440 500 696 120 19 88.9 50.8 123.9
KMF-1-5B 40 300 520 360 480 585 790 130 22.3 114.3 73.15 155.4
KMF-1-6A 50 150 550 370 548 670 875 153 19.1 120.7 91.9 152.4
KMF-1-6AB 65 150 560 440 600 715 936 200 19.1 139.7 104.6 177.8
KMF-1-6B 80 150 600 470 650 767 988 220 19.1 152.4 127 190.5



Μικροσκοπικές διαστάσεις εμφάνισης οργάνων



316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 3

Μονάδα: χιλ.



Πρότυπο

Αναλάβετε

εξωτερική διάμετρος

PN (MPA) Α Β Γ Ε Φ W Γ
KMF-1-α 6 25 160 165 180 140 150 53 7
KMF-1-β 8 25 160 165 180 140 150 53 7
KMF-1-2-α 8 25 175 208 245 185 188 53 7



316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 4

Μικροϋπολογιστής - κάμπτοντας μέγεθος εμφάνισης οργάνων



Μονάδα: χιλ.



Πρότυπο DN Λ Χ W H1
KMF-1-β-10 10 550 160 68 360
KMF-1-β-15 15 580 170 68 370
KMF-1-β-20 20 640 200 68 400
KMF-1-β-25 25 780 320 100 520
KMF-1-β-50 50 900 230 108 460
KMF-1-β-80 80 995 260 140 515
KMF-1-β-100 100 1300 350 150 605
KMF-1-β-150 150 1750 490 262 805
KMF-1-β-250 250 1920 510 262 825



316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 5

Μέγεθος διαστάσεων συσκευών αποστολής σημάτων



Μονάδα: χιλ.

  Λ L1 L2 L4 L5 L6 L7 L8 L9 H4
Συσκευή αποστολής σημάτων 156 125 118 130 54 102 180 45.4 85 32



Παραγωγή σημάτων και παροχή ηλεκτρικού ρεύματος

316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 6

5. Μέθοδος εγκατάστασης





Οριζόντιος εγκατάσταση-κανονικός



316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 7

Κατάλληλος για τους υγρούς όρους μέτρησης, ώστε να εξασφαλιστεί ότι το αέριο μπορεί να υπάρξει στον εκφόρτισης αερίου





Οριζόντια εγκατάσταση-αντιστροφή





316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 8

Κατάλληλος για τους όρους μέτρησης αερίου, ώστε να εξασφαλιστεί ότι το ρευστό μπορεί να είναι συμπυκνωμένη απαλλαγή



Εγκατάσταση σημαιών με την παράκαμψη





316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 9

Για τα υγρά και το υψηλό ιξώδες, το υψηλής θερμοκρασίας υγρό, και τη requirefrequent εκκένωση του ρευστού από τη σωλήνωση



Εγκατάσταση σημαιών απλή



316L παροχή ηλεκτρικού ρεύματος μετρητών μαζικής ροής τύπων Coriolis ανοξείδωτου 24VDC 10

Να είστε κατάλληλος για τους όρους υπερχείλισης, αλλά η συσκευή ρυθμιστικών βαλβίδων στην έξοδο του μετρητή ροής είναι πολύ σημαντική, εάν δεν υπάρχει καμία συσκευή ρυθμιστικών βαλβίδων μπορεί να παραγάγει την επίδραση σιφωνίων, να έχει επιπτώσεις στη μέτρηση του ρευστού


6.Instrument επιλογή



Κώδικας: KMF-1 οδηγός επιλογής μετρητών ροής προϊόντων
  Κώδικας DN/Measuring σειρά
  1A Διάμετρος: 3mm, 0-40kg/h
  1B διάμετρος: 6mm, 0-100kg/h
  2A διάμετρος: 8mm, 0-200kg/h
  3A διάμετρος: 10mm, 0-5000kg/h
  3B διάμετρος: 15mm, 0-1000kg/h
  4 διάμετρος: 20mm, 0-3000kg/h
  5A διάμετρος: 25mm, 0-10th/h
  5B διάμετρος: 40mm, 0-20th/h
  6A διάμετρος: 50mm, 0-30th/h
  6AB διάμετρος: 65mm, 0-50th/h
  6B διάμετρος: 80mm, 0-100th/h
  6C διάμετρος: 100mm, 0-150th/h
  6CD διάμετρος: 125mm, 0-200th/h
  6D διάμετρος: 150mm, 0-500th/h
  6E διάμετρος: 200mm, 0-800th/h
  6F διάμετρος: 250mm, 0-1000th/h
    Παραγωγή συσκευών αποστολής σημάτων κώδικα
    Α 4-20mA (η στιγμιαία ροή ή η πυκνότητα είναι προαιρετική) 0-10KHz (στιγμιαίο σήμα σφυγμού ροής) RS485 Modbus RTU ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ
      Κατοικία συσκευών αποστολής σημάτων κώδικα
      Β Die-cast διαστάσεις τρυπών καλωδίωσης κοχυλιών κραμάτων αργιλίου: M20*1.5
        Εκτίμηση πίεσης κώδικα
        16 1.6MPa
        40 4.0MPa
        ΧΧ Ειδική προσαρμογή: χρησιμοποιώντας αυτήν την επιστολή που ρωτά για την προσαρμογή, παρακαλώ ενημερώστε την εκτίμηση πίεσης
          Κωδικοποιήστε την εκτίμηση θερμοκρασίας
          Α -50~150℃
          Β -50~250℃
          Γ -50~350℃
          Δ -200~150℃
            Κωδικοποιήστε την κατηγορία ακρίβειας
            Ν 0,20%
            Μ 0,15%
            Χ 0,10%
              Κωδικοποιήστε τη σύνδεση πίεσης
              Φ Τυποποιημένες φλάντζες GB/T 9123.1-2000 φλάντζα-Ansi B16.5 λαιμών συγκόλλησης Ansi
              W Τύπος υγείας
              Λ Νήμα συγκόλλησης
              Τ Προσαρμογή
                Πιστοποιητικό επιθεώρησης κώδικα
                Φ Πρότυπα εργοστασίων: πιστοποιητικό δοκιμής εργοστασίων
                Ι ΜΒ: πιστοποιητικό επαλήθευσης τρίτων
                  Υλικό κώδικα
                  Α Μέτρηση του σωλήνα: 316L
                  Γ Μέτρηση του σωλήνα: Hastelloy
                  Φ Μέτρηση του σωλήνα: εσωτερικός ψεκασμός PTFE τοίχων (για τη μεγάλη διάμετρο)
                  Τ Ειδική προσαρμογή: χρησιμοποιώντας αυτήν την επιστολή που ρωτά για την προσαρμογή, παρακαλώ ενημερώστε την εκτίμηση πίεσης
                    Κωδικοποιήστε τη συσκευή αποστολής σημάτων
                    Α Ενσωματωμένος τύπος
                    Β (ΧΧ) Διασπασμένος τύπος (μήκος καλωδίων), με το υποστήριγμα
                      Explosionproof σημάδι κώδικα
                      Α Exd ΙΙ CT5 ΜΒ
KMF-1 3b (0~800kg/h) Α Β 40 Α Ν Φ Φ Α Β (10) Α Χαρακτηριστικές πληροφορίες διαταγών
