LC ωοειδής εργαλείων σειράς ροής μετρητών ρευστών επιπέδων μετρητών πίεση 1,6 MPA χυτοσιδήρου υλική

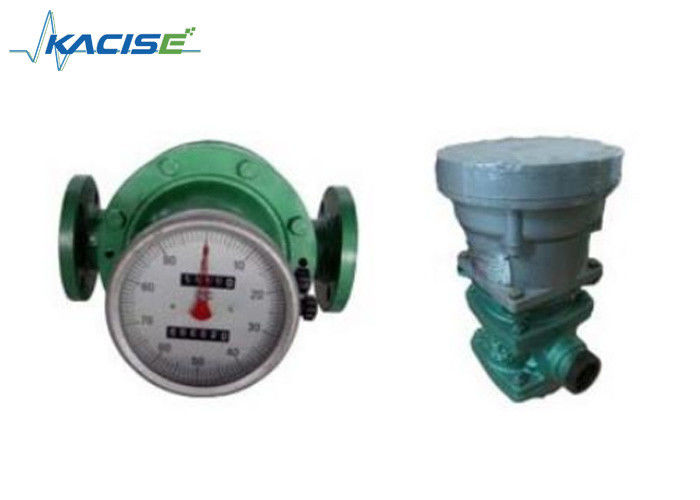

                                                                    Μετρητής ροής οβάλ μηχανών σειράς LC


Εισαγωγή

Το ωοειδές μετρητή ροής μετάλλων της σειράς LC είναι το κύριο προϊόν της εταιρείας μας.ειδικά σχεδιασμένα για τη μέτρηση της ροής υγρών σε αγωγούς υπό ορισμένες συνθήκες πίεσηςΓνωστός για την απλή δομή του, την αξιόπιστη απόδοσή του και την υψηλή ακρίβεια, αυτός ο μετρητής ροής δεν επιβάλλει ειδικές απαιτήσεις στην εισαγωγή και εξαγωγή του σωλήνα.Αντιλαμβάνεται ένα ευρύ φάσμα ιξώδους στο μετρούμενο μέσο και διαθέτει ευρύ φάσμα ροής.

Το ωοειδές μέτρο ροής γρανάζιας σειράς LC βρίσκει εκτεταμένες εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένου του πετρελαίου, των χημικών, της ιατρικής, των μεταφορών και των τροφίμων.Η ευελιξία του το καθιστά προτιμώμενη επιλογή για ανίχνευση ροής υγρών τόσο στον βιομηχανικό όσο και στον εμπορικό τομέαΤο μέτρο ροής αυτό ξεχωρίζει ιδιαίτερα στη μέτρηση πετρελαϊκού καυσίμου, καθιστώντας το ιδιαίτερα κατάλληλο για εφαρμογές σε αυτόν τον τομέα.

Χρήση

The LC-A type cast iron oval gear flow meter is extensively utilized for measuring various oil products and is particularly suitable for cast iron material that is resistant to corrosion in liquid mediums.
Ο μετρητής ροής ωοειδούς τροχιάς χάλυβα χύτευσης τύπου LC-E έχει σχεδιαστεί για τη μέτρηση μέσων υψηλής πίεσης και χαμηλής διαβρωτικότητας.
Ο μετρητής ροής ωοειδούς τροχιάς χυτοσίδηρου τύπου LC-Q, εξοπλισμένος με περιστροφικό από κράμα αλουμινίου, είναι κατάλληλος για τη μέτρηση υγρών χαμηλής ιξώδους και χαμηλής διάβρωσης, συμπεριλαμβανομένης της βενζίνης.
Οι τύποι LC-B και C, που κατασκευάζονται και οι δύο από ανοξείδωτο χάλυβα, βρίσκουν ευρείες εφαρμογές στη μέτρηση ισχυρών διαβρωτικών υγρών μέσων, όπως οξέα, αλκαλικά, άλατα και οργανικές ενώσεις.
Ο τύπος LC-L, κατασκευασμένος από κράμα αλουμινίου, είναι ένας συμπαγής οβάλ μέτρης ροής τροχιάς που χρησιμοποιείται ευρέως για τη μέτρηση υγρών μέσων χαμηλής διαβρωτικότητας, όπως το νερό.

Τεχνικές παραμέτρους οβάλ μέτρου ροής εργαλείων
Το κύριο υλικό του συστατικού και η ονομαστική πίεση


2Ακριβότητα: 0,5 βαθμός, 0,2 βαθμός.
3.Θερμοκρασία λειτουργίας: LC-A ((-20°C~+60°C),LC-B,E,L ((-41°C~+60°C), 60°C~200°C.
4.Αντικατάστατη έκρηξη: ExiaIICT5, dIICT5
5Το εύρος ροής όπως φαίνεται στον παρακάτω πίνακα (μονάδα: m3/h)


Σημείωση:Όταν το μετρούμενο ιξώδες υγρού είναι άνω των 2000 mpa.S, το μετρητή ροής υιοθετεί ιξώδες
Διάταξη ροής ή παράμετρος διαπραγματεύσιμη.


Άλλοι ειδικοί κυκλικοί μετρητές ροής εργαλείων σειράς LC
Γενική εικόνα του μετρητή ροής οβάλ εργαλείων Far Eastone
Far Eastένα οβάλ μέτρο ροής εργαλείων αποτελείται από την οντολογία και τον πομπό, υγρό στην ροή σωλήνα
Το σήμα παλμού ροής ή αναλογικό σήμα μπορεί να μετατραπεί απευθείας σε σήμα παλμού ροής ή αναλογικό σήμα εξόδου.
Επομένως, δεν είναι απαραίτητο να χρησιμοποιήσουμε τα συστήματα που χρησιμοποιούνται για την ανάλυση των ενδείξεων.
Εφαρμόστε την τηλεχειριστή για να ελέγξετε την απόσταση μετρήσεων.
Τεχνικός δείκτης
1Το επίπεδο ακρίβειας: 0.50, 0.2
2Θερμοκρασία εργασίας: γενική εργασία σε - 20 ~ + 60 °C)
3Ο τύπος του πομπού: GF, MF, Ag19
4Η δομή του πομπού: BGF, FX, LC-13
Ελαφρύ βάρος Οβάλ μέτρο ροής εργαλείων
Ελαφρύ βάρος οβάλ μέτρηση ροής είναι κυρίως προκειμένου να μειώσει μέτρηση ροής βολική χρήση του πελάτη και
Έρευνα και ανάπτυξη νέου τύπου μετρητή ροής, που διαιρείται σε νέο μετρητή ροής φωτός.
Η σειρά αυτή των μετρητών ροής
νέο σχεδιασμό, ελαφρύ βάρος, μοναδική και όμορφη εμφάνιση, βολική συναρμολόγηση, υψηλή ακρίβεια, μεγάλα,
Μεσαία και μικρή σταθερότητα γραμμικής ροής, επαναληψιμότητα είναι καλή αναμονή για ένα χαρακτηριστικό.
Τεχνικός δείκτης
1Το επίπεδο ακρίβειας: 0.50, 0.2
2Η ονομαστική πίεση: 1,6 MPa
3Για τις άλλες τεχνικές παραμέτρους: βλ. σειρά LC - A
4. Κύρια υλικά κατασκευής στον ακόλουθο πίνακα

Μετρητής ροής οβάλ εξοπλισμού για μπουφάν διατήρησης θερμότητας σειράς LC-U

Για την αντιμετώπιση των προκλήσεων που θέτουν τα μέσα που είναι επιρρεπή σε στερεοποίηση σε θερμοκρασία δωματίου ή συμπύκνωση υπό ορισμένες συνθήκες θερμοκρασίας κατά τη μεταφορά αγωγών και την παρακολούθηση της κυκλοφορίας,είναι σύνηθες να εφαρμόζεται σύστημα θέρμανσης για το μέσο αγωγούΤο σύστημα αυτό εξασφαλίζει ότι το μέσο παραμένει λιώσιμο και επαρκώς θερμαινόμενο.Έχουμε αναπτύξει οβάλ μετρητές ροής με χαρακτηριστικά μονωτικού μπουφάν.

Το σχεδιασμό αυτό περιλαμβάνει ένα μονωτικό κάλυμμα γύρω από το περίβλημα του μετρητή, το οποίο παρέχει ένα στρώμα μόνωσης για τη διευκόλυνση της ροής των στερεωμένων μέσων και τη διατήρηση μιας συγκεκριμένης θερμοκρασίας,διασφάλιση της κανονικής λειτουργίας του μετρητή ροήςΗ δομή του μανδύα μόνωσης μπορεί επίσης να υιοθετηθεί μπροστά από το φίλτρο, όταν το οβάλ μέτρο ροής του κιβωτίου είναι εγκατεστημένο.Η εσωτερική και εξωτερική δομή του μανδύα μόνωσης είναι συνήθως σχεδιασμένη με μια φλάντσα διαμετρήματος DN15Η ονομαστική πίεση για το μανδύα μόνωσης είναι 0,5 MPa,αλλά μπορεί επίσης να προσαρμοστεί για να ανταποκριθεί στις ειδικές απαιτήσεις των πελατών.

Μηχανολογικός ποσοτικός ωοειδής μετρητής ροής εργαλείων σειράς LC-D

Ο μηχανικός ποσοτικός μετρητής ροής ωοειδούς τροχιάς τύπου LC-D, που αναφέρεται ως μετρητής ροής, είναι ένα εξειδικευμένο όργανο που αποτελείται από τρία κύρια στοιχεία: τον μετρητή ροής ωοειδούς τροχιάς, τον μειωτή,και ποσοτικός μετρητής.

Αυτό το μετρητή ροής έχει σχεδιαστεί για την ακριβή μέτρηση του σωρευτικού όγκου υγρού.η βαλβίδα ελέγχου ηλεκτρικού κυκλώματος κλείνει ή ανοίγει αυτόματα, που πληρούν τις απαιτήσεις για τον έλεγχο μέτρησης ροής.

Αναφορά για την επιλογή των τμημάτων και της μορφής δομής του όγκομετρητή ροής
Μετρητής και κυβερνήτης

1. μετρητής: A, A1, J1, Z, A5, A6, M11, M12, S1, BELZ



2. διοικητής: JT1, GT/F, Y1, Y2, G
3. Η διαμόρφωση του μετρητή ροής είναι η ακόλουθη





4Το ψυγείο χρησιμοποιείται για υψηλές θερμοκρασίες, όπως παρακάτω:

Σημείωση:Τ είναι μέτρο ροής θερμοκρασίας για 60-120 °C. Εάν δεν υπάρχει πομπός, μπορεί να είναι χωρίς ψυγείο.
Το T1 είναι μέτρο ροής υψηλής θερμοκρασίας για 120-200 °C, με μεγάλο ψυγείο.
Το T2 είναι μετρητής ροής υψηλής θερμοκρασίας για 60-120 °C, με πομπό και σύντομο ψυγείο.
Οβάλ μέτρο ροής τροχιάς Πληροφορίες παραγγελίας




Σημείωση:
1Εάν το υλικό των οβάλ κιβωτίων και το υλικό του κελύφους είναι τα ίδια, δεν χρειάζεται να σημειωθεί το υλικό των οβάλ κιβωτίων.
2. υλικό B-0Cr18Ni9Ti· C-0Cr18Nil2Mo2tI
3Προσθέστε το Β πριν από τον πομπό, σημαίνει ανθεκτικό στον εκρηκτικό.
4Το μετρητή υψηλής θερμοκρασίας δεν χρειάζεται να είναι με το ψυγείο, απλά σημειώστε το T.
Ειδικές απαιτήσεις:
