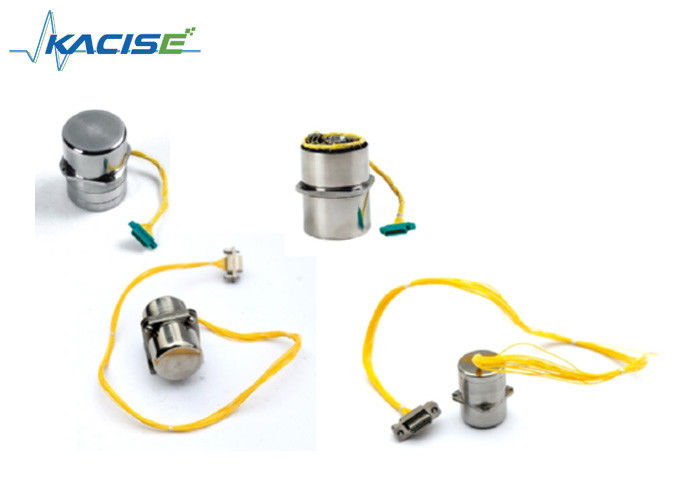

Καλά καταγράφοντας το δυναμικά συντονισμένο γυροσκόπιο για το υψηλής θερμοκρασίας περιβάλλον

Καλά καταγράφοντας το δυναμικά συντονισμένο γυροσκόπιο για το υψηλής θερμοκρασίας περιβάλλον

  • Καλά καταγράφοντας το δυναμικά συντονισμένο γυροσκόπιο για το υψηλής θερμοκρασίας περιβάλλον
  • Καλά καταγράφοντας το δυναμικά συντονισμένο γυροσκόπιο για το υψηλής θερμοκρασίας περιβάλλον
Καλά καταγράφοντας το δυναμικά συντονισμένο γυροσκόπιο για το υψηλής θερμοκρασίας περιβάλλον
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: KACISE
Πιστοποίηση: CE
Αριθμό μοντέλου: Ktg-M5
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο/ξύλινη περίπτωση, ή αιτήματα πελατών
Χρόνος παράδοσης: 5-8 Εργάσιμες Ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Δυνατότητα προσφοράς: 10000pcs/month
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
θερμοκρασία: -15~100℃ δόνηση: 5G
Σοκ: ≥50g Φλάντζα: M5×29mm
Διαστάσεις: φ29×53mm Βάρος: <130g>
Ποσοστό συγχρονισμού: 8000r/min Χρόνος συγχρονισμού: ≤30s
Υψηλό φως:

mems αισθητήρας γυροσκοπίων

,

ενότητα αισθητήρων γυροσκοπίων

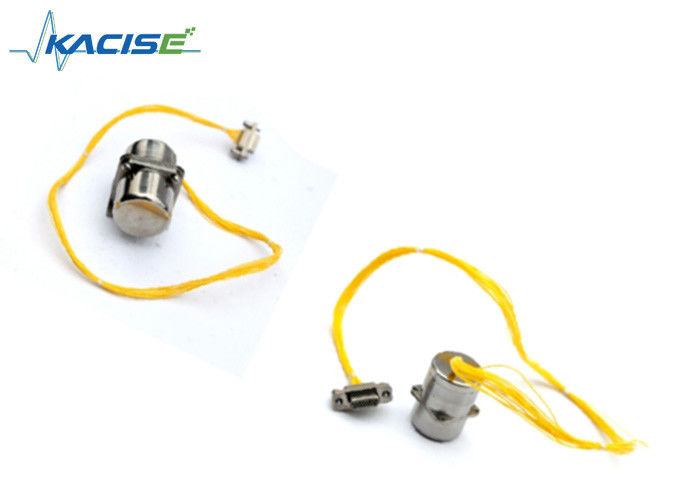

Ktg-M5 καταγράφοντας καλά το δυναμικά συντονισμένο γυροσκόπιο







Χαρακτηριστικό γνώρισμα



☆ Ελαφρύς
☆ Μικρό μέγεθος
☆ Γρήγορα αρχικός
☆ Χρησιμοποιημένος στο υψηλής θερμοκρασίας περιβάλλον



Εισαγωγή
Στον τρυπώντας με τρυπάνι τομέα, οι αδρανείς συσκευές είναι μεγαλύτερες και πιό προσαρμόσιμες από ο πετώντας τομέας, λόγω των φτωχών συνθηκών εργασίας του, περιβαλλοντικές θερμοκρασίες είναι υψηλός, η θερμοκρασία των απαιτήσεων προσαρμογής και ζωής είναι πολύ απαιτητική, το δυναμικά συντονισμένο γυροσκόπιο ktg-M5 σχεδιάζεται για την περίπτωση του τρυπώντας τομέα.





Παράμετρος

Παράμετρος Προδιαγραφή. Αξία Μονάδα
Δύναμη Δύναμη (φάση 3) 12&400 Β & Hz
Δύναμη (1 φάση) 5&16000 Β & Hz
απόδοση Τυχαία κλίση ≤0.2 °/h
Σταθερότητα κλίσης ≤0.25 °/h
Μη γραμμικός ≤0.5 %FS
Ανώτατο ποσοστό καταδίωξης ≥60 °/S
Μη-γ-ευαίσθητη κλίση ≤15 °/h/g
Γ-ευαίσθητη κλίση ≤8 °/h/g
Εύρος ζώνης ≥60 Hz
Παράγοντας κλίμακας Torquer ≥670 °/h/mA
τεχνολογικός Ποσοστό συγχρονισμού 8000 r/min
Χρόνος συγχρονισμού ≤30 S
Κλίση παραγωγής 21±2 MV “
Αρχικό torquer 50±3 Ω
δευτεροβάθμια ροπή 2±0.5 Ω
Φυσικός Βάρος <130> γ
Διαστάσεις φ29×53 χιλ.
Φλάντζα M5×29 χιλ.
Εργασιακό περιβάλλον Θερμοκρασία -15~100
Δόνηση 5 γ
Κλονισμός ≥50 γ



Εγκατάσταση

Τα προϊόντα πρέπει να εγκατασταθούν για να εξασφαλίσουν εκείνο τον άξονα Χ (ω) και την αναφορά μέτρησης
ο άξονας συμπίπτει, το λάθος εγκαταστάσεων πρέπει να είναι λιγότερο από 5 “.



Λειτουργία
1. Μόνο προϊόντα που ταιριάζουν με την κατάλληλη δύναμη και τον κλειδωμένο πίνακα κυκλωμάτων βρόχων στη διαταγή
για να εργαστείτε κατάλληλα, χρειαστείτε τον πίνακα κυκλωμάτων, παρακαλώ εξηγήστε εκ των προτέρων.
2. Όταν το προϊόν κάτω από την κανονική χρήση, εσείς πρέπει να ανοίξει τη δύναμη να αρχιστεί η μηχανή,
περίπου η δεκαετία του '40, και έπειτα ο βρόχος -κλειδαριών, έτσι ώστε τα προϊόντα στο κλειστό κράτος βρόχων
το κλείσιμο, αποσυνδέει τον κλειδωμένο βρόχο έτσι ώστε το προϊόν είναι στη open-loop λειτουργία,
και αποσυνδέστε έπειτα την παροχή ηλεκτρικού ρεύματος.
3. Το προϊόν που ενεργοποιείται προϊόν, κλείσιμο στη δεκαετία του '40, πρέπει να αποφύγει το,
η διαδικασία εγκαταστάσεων πρέπει να είναι ελαφριά, φως επάνω, η μη-σύγκρουση προϊόντων, κρούση.
4. Το προϊόν στη χρήση της διαδικασίας είναι αυστηρά απαγορευμένο για να τραβήξει το βούλωμα.
5. Το προϊόν στη χρήση της διαδικασίας, δεν μπορεί να βραχυκυκλώσει μεταξύ της εξωτερικής παροχής ηλεκτρικού ρεύματος.
6. Η ανωμαλία εμφανίζεται κατά τη διάρκεια της χρήσης, πρέπει αμέσως να κλείσει τη δύναμη, απομόνωση ελαττωμάτων, εάν
το εσωτερικό ελάττωμα προϊόντων, ο πελάτης θα ειδοποιήσει αμέσως την επιχείρησή μου, η επιχείρησή μου που οργανώνεται από την επισκευή.



Διάσταση



Καλά καταγράφοντας το δυναμικά συντονισμένο γυροσκόπιο για το υψηλής θερμοκρασίας περιβάλλον 0



Καθορισμός συνδετήρων

Ο τύπος υποδοχών: J30J-15T (καλώδιο length160~175mm)

Καρφώστε το αριθ. Καθορισμός λειτουργίας Παρατήρηση
1 Παραγωγή σημάτων του Χ-άξονα
2 GND Για τη δύναμη και τα σήματα διέγερσης
3 Σπείρα ροπής Χ-άξονα (το τέλος)
4 Μια δύναμη οδηγών μηχανών φάσης Εκεί-φάση 12V, 400Hz
5 Παροχή ηλεκτρικού ρεύματος διέγερσης αισθητήρων Singal-Phase5V, 16KHz
6 Παραγωγή σημάτων του Υ-άξονα
7 Σπείρα ροπής Υ-άξονα (η αρχή)
8 Δύναμη οδηγών μηχανών φάσης Β Εκεί-φάση 12V, 400Hz
9 DC+15V Δύναμη για τον προενισχυτή
10 Ρεύμα-15V Δύναμη για τον προενισχυτή
11 Σπείρα ροπής Χ-άξονα (η αρχή)
12 ΑΧΡΗΣΤΕΥΣΤΕ
13 ΑΧΡΗΣΤΕΥΣΤΕ
14 Δύναμη οδηγών μηχανών φάσης Γ Εκεί-φάση 12V, 400Hz
15 Σπείρα ροπής Υ-άξονα (το τέλος)




ΣΗΜΕΙΩΣΗ: Το ίδιο πράγμα ισχύει για J30J-21T, εάν χρήση που άλλη υποδοχή, παρακαλώ εξηγεί εκ των προτέρων.
