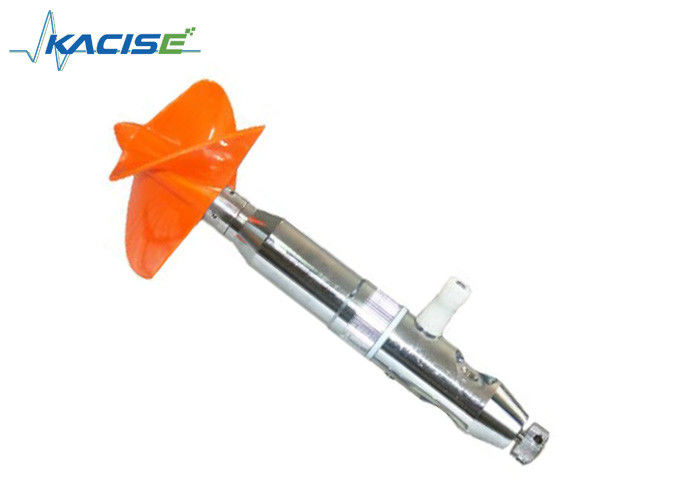

GXCM07-12 φορητή προωστήρων διάμετρος μετρητών Ф60mm τύπων τρέχουσα για την άρδευση σωληνώσεων



3. Διαμόρφωση





1) GXCM07-12 ο τρέχων μετρητής τύπων προωστήρων αποτελείται από ένα αισθαμένος μέρος, το μηχανισμό μετάβασης σημάτων, ένα πτερύγιο ουρών, και μια wading ράβδο. Η οδηγία του μετρητή είναι στην τελευταία σελίδα του κειμένου.





2) Αισθαμένος μέρος
Εγκατεστημένο στον περιστροφικό άξονα στο μπροστινό μέρος του οργάνου, το αισθαμένος μέρος είναι ένας προωστήρας βιδών τρεις-φύλλων που χρησιμοποιείται για να αισθανθεί την ταχύτητα ροής. Περιστραφείτε την ταχύτητα του προωστήρα είναι ανάλογος προς το ποσοστό ροής. Οι ανάλογες σταθερές μετριούνται στη δοκιμή αγωγών ύδατος.





3) Μηχανισμός μετάβασης σημάτων
Ο μηχανισμός μετάβασης σημάτων είναι να μετασχηματιστεί ο περιστρεφόμενος αριθμός προωστήρα στα ηλεκτρικά σήματα σφυγμού για τον υπολογισμό από το διακόπτη μαγνήτης-καλάμων. Ο μαγνήτης εγκαθίσταται κάθετα στην ουρά του περιστροφικού άξονα, σύγχρονη περιστροφή με τον προωστήρα. Ο διακόπτης καλάμων είναι τοποθετημένος σε κάψα σε ένα αδιάβροχο συστατικό που καθορίζεται στο κύριο σώμα κοντά στο μαγνήτη. Όταν ο προωστήρας οδηγείται από το ρεύμα, ο μαγνήτης και ο προωστήρας περιστρέφονται συγχρόνως. Η περιστροφή κάθε προωστήρα προκαλεί δύο φορές της μαγνήτισης μεταξύ του μαγνήτη και του διακόπτη καλάμων. Ο περιστρεφόμενος αριθμός μετασχηματίζεται στα σήματα και διαβιβάζεται στο μετρητή.



4) Πτερύγιο ουρών (πρόσθετο)
Το πτερύγιο ουρών χρησιμοποιείται στο όργανο επιπέδων στο ανοικτό κανάλι κατά τη διάρκεια της μέτρησης ροής. Εάν στη ρηχή, και ροή αργός-ποσοστού, ή σωληνώσεις, τα όργανα μπορούν να ισοπεδωθούν με, να παρακολουθήσουν τα πτερύγια δεν είναι απαραίτητος.



5) Cg16-1 ράβδος Wading τύπων (πρόσθετη)
Η ράβδος Wading χρησιμοποιείται για να μετρήσει το βάθος νερού, και το σταθερό όργανο στα δεδομένα σημεία μέτρησης. Υπάρχει μια υποδοχή μετάβασης σημάτων πάνω από.





4. Λειτουργικοί αρχές και υπολογισμός
Η λειτουργική σχέση μεταξύ του ποσοστού ροής και της περιστροφικής ταχύτητας του προωστήρα καθορίζεται με τη δοκιμή αγωγών ύδατος.
Τύπος βαθμολόγησης:
Β = Kn + Γ
Ποσοστό β-ροής, m/s
Κ-υδραυλική πίσσα νημάτων του προωστήρα, μ





ν-περιστροφικό ποσοστό προωστήρα, n= Ν το /T, 1/s
(Ν-περιστρεφόμενος αριθμός προωστήρα Τ-μετρώντας τη διάρκεια)
Σταθερά γ-οργάνων, m/s.
Το ποσοστό ροής είναι πραγματικά μέσο περιστροφικό ποσοστό προωστήρα στη δεδομένη διάρκεια μέτρησης.



5. Συντήρηση



 προωστήρας
Το υλικό του προωστήρα είναι άριστο πλαστικό εφαρμοσμένης μηχανικής. Μετά από περισσότερο από δέκα έτη διάφορων πειραμάτων, αυτό το υλικό αποδεικνύεται χαρακτηριστικό της αντίκτυπος-αντίστασης, την διάβρωση-αντίσταση, ατμόσφαιρα-προκαλούμενη την επιδείνωση-αντίσταση και την καλή θερμική σταθερότητα, μέχρι τα τεχνικά πρότυπα.
Η ποιότητα του προωστήρα εξουσιάζει την ικανότητα του οργάνου. Προκειμένου να εγγυηθεί η ακριβής αξία του Κ μέσα επάνω από τον τύπο, η συντήρηση του προωστήρα πρέπει να υπογραμμιστεί.
1) Το αποτρέψτε από τον άγριο αντίκτυπο κατά τη διάρκεια της μέτρησης.
2) Καθαρίστε έξω το πετρέλαιο και το ίζημα από τον προωστήρα από το νερό ή το αέριο, που κρατά το καθαρό και ξηρό.
3) Στις εποχές πάγου, το βρασμένο νερό μπορεί να χυθεί στον προωστήρα για να ξεπαγώσει τον πάγο.
Μην χρησιμοποιήστε ποτέ την πυρκαγιά για να την ψήσετε.
4) Ο προωστήρας καθορίζεται στον περιστροφικό άξονα από τα νήματα βιδών. Εάν κάτω από το γρήγορο ποσοστό ροής, το κλειδί γάντζων πρέπει να χρησιμοποιηθεί για να το βιδώσει κάτω. Ειδικά για τη μέτρηση στις σωληνώσεις των αντλιοστασίων, όταν τελειώνει αμέσως η μέτρηση, αντιστρέψτε το ρεύμα θα κάνει τον προωστήρα να περιστραφεί rightabout. Το νήμα βιδών είναι εύκολο σε χαλαρό. Μην χρησιμοποιήστε ποτέ τον κόπτη καλωδίων για να τον βιδώσετε κάτω από φόβο για την πληγή.



 ένσφαιρος τριβέας
Σαν κρίσιμο συστατικό του ενισχυτικού συστήματος του τρέχοντος μετρητή, ο ένσφαιρος τριβέας, ειδικά το low-rate τμήμα επηρεάζει την ικανότητα του οργάνου. Το τεχνικό πρόγραμμα πρέπει να προσαρμοστεί για να καθαρίσει τον ένσφαιρο τριβέα. Το υλικό του ένσφαιρου τριβέα είναι ανοξείδωτο 9Cr18. Αν και είναι ανοξείδωτο, η προσεκτική συντήρηση για το ανοξείδωτο GCr15 πρέπει να διευθυνθεί σε το. Εάν, ο ένσφαιρος τριβέας μπορεί να αγοραστεί σύμφωνα με τον κώδικα: D25MX.
Να καθαρίσει τον ένσφαιρο τριβέα:
1) Το αέριο αριθμός 120 (SY1207-67) ή αριθμός 200 (GB444-64) είναι καλό μέσο καθαρισμού.
2) Να καθαρίσει πρέπει να διευθυνθεί σε ένα καλυμμένο κιβώτιο πορσελάνης ή το αργίλιο βρωμίζει τον κασσίτερο. Θέστε μια οθόνη χαλκού (65 eyes/3.3cm) κατά 10mm από το κατώτατο σημείο κιβωτίων για να φιλτραρίσετε το ίζημα. Προετοιμάστε τρία κιβώτια για τραχύ να καθαρίσει και τελειώστε.
3) Οι χειριστές πρέπει να πλύνουν τα χέρια με το θερμά νερό και το σαπούνι. Άλλοι άνθρωποι δεν πρέπει να αγγίξουν τον ένσφαιρο τριβέα με το χέρι.
4) Η αίθουσα ένσφαιρου τριβέα πρέπει να καθαριστεί προσεκτικά για να αποτρέψει τη σκόνη, ο archenemy για τον ένσφαιρο τριβέα.
5) GB487-84 το πετρέλαιο οργάνων είναι centistroke 6.3-8.5 σε 50℃. Έχει τα άριστα χαρακτηριστικά ιξώδες-θερμοκρασίας και τις αδύνατες επιβλαβείς ουσίες όπως το οξύ, η υγρασία, η σκόνη και η μηχανική ακαθαρσία, μέχρι τα ακριβή πρότυπα. Εάν άλλοι τύποι πετρελαίων οργάνων χρησιμοποιούνται, η νέα βαθμολόγηση σε τα πρέπει να γίνει.
6) Το πετρέλαιο μέσων καθαρισμού και οργάνων πρέπει να συμφωνήσει με τα διεθνή πρότυπα, που κατατίθενται κατάλληλα, και που αποτρέπονται αυστηρά από το νερό και την ακαθαρσία.
7) Να καθαρίσει διαδικασία
Περιστραφείτε και καθαρίστε τον ένσφαιρο τριβέα στο πρώτο κιβώτιο με το αέριο 10 φορές, μισό σε μια κατεύθυνση. Κατόπιν στροφή στα δεύτερα και τρίτα κιβώτια για να επαναλάβει την ίδια διαδικασία. Το κούνημα από το αέριο, και εγκαθιστά τον ένσφαιρο τριβέα αμέσως, αποφεύγοντας τη μακροπρόθεσμη έκθεση στον αέρα.
Εάν υπάρχει οποιοδήποτε νερό που εισάγεται στην αίθουσα ένσφαιρου τριβέα (που κρίνεται από την ευαισθησία της περιστροφής του προωστήρα) μετά από τη μέτρηση, την καθαρίστε εγκαίρως. Κρατήστε την κυκλική περιφέρεια του ένσφαιρου τριβέα, που τινάζει το νερό ή το ίζημα από τον ένσφαιρο τριβέα στην αξονική κατεύθυνση. Κατόπιν επαναλάβετε τη να καθαρίσει διαδικασία σε (7).
8) Κρατήστε το όργανο στο αερώδες, ξηρό και noncorrosive δωμάτιο. Μετά από 3 – 6 μήνες, ο ένσφαιρος τριβέας πρέπει να ελεγχθεί, να καθαριστεί, και να λαδωθεί.



 αποσυναρμολόγηση, πλύσιμο, συγκέντρωση και πλήρωση πετρελαίου
Αν και η φέρουσα αίθουσα και ο περιστροφικός άξονας έχουν την άριστη απόδοση σφράγισης, ο οικτροί όρος και η άγνοια των τεχνικών αρχών θα προκαλέσουν την υγρασία που εισάγεται στην αίθουσα. Η ειδική προσοχή πρέπει να πληρωθεί κατά τη διάρκεια της αποσυναρμολόγησης, του πλυσίματος, της συγκέντρωσης και της λίπανσης του οργάνου.
(1) αποσυναρμολόγηση και πλύσιμο
Μετά από τη μέτρηση, αποσυναρμολογήστε το τρέχον σώμα μετρητών από το υποστήριγμα. Ελέγξτε την ποιότητα του πετρελαίου στη συμπεριφορά της αίθουσας από τη διαφανή ΚΑΠ. Εάν το πετρέλαιο είναι σαφές χωρίς νερό σε το, και η ευαισθησία του προωστήρα είναι κανονική, το όργανο δεν είναι απαραίτητο να πλυθεί. Εντούτοις, προκειμένου να εγγυηθεί η ακρίβεια του οργάνου, να ανοίξουν τη διαφανή ΚΑΠ, να προσθέσουν το πετρέλαιο στη φέρουσα αίθουσα και να συμπιέσουν έξω το νερό μειώνονται από το μπροστινό μέρος. Εάν το πετρέλαιο στη συμπεριφορά της αίθουσας είναι λίγο βρώμικο, το όργανο πρέπει να αποσυναρμολογηθεί εντελώς.



(2) συγκεντρώνοντας
Σύμφωνα με την αντίστροφη ακολουθία αποσυναρμολόγησης, συγκεντρώστε τα συστατικά που πλένονται. Σφίγξτε τις κεφαλές κοχλίου με το χέρι ή γάντζων το κλειδί. Η συγκέντρωση πρέπει να ελεγχθεί όπως ακολουθείται.
1) Το χάσμα συνάθροισης μεταξύ του περιστροφικού συνόλου του προωστήρα και του κύριου σώματος του οργάνου είναι 0.30.4mm που μπορούν να μετρηθούν από το μετρητή πάχους. Εάν το χάσμα είναι πάρα πολύ στενό, ένα στόλισμα μπορεί να προστεθεί στο βήμα περιστροφικού έθεσε για να αποφύγει την τριβή πιθανή να επηρεάσει την ευαισθησία του οργάνου. Εάν το χάσμα είναι πάρα πολύ ευρύ, το νερό είναι εύκολο να εισαχθεί στη φέρουσα αίθουσα. Οι δύο ανώμαλες καταστάσεις προκαλούνται κυρίως από τη μεταβλητή διαδικασία συγκέντρωσης.
2) Το χάσμα αναπήδησης του περιστροφικού συνόλου δεν πρέπει να ξεπεράσει 0.03mm που ελέγχονται από το μετρητή πινάκων. Σχηματίστε τον προωστήρα με το χέρι. Εάν η περιστροφή του προωστήρα δεν είναι τόσο ομαλή αλλά λίγο τρεμάμενη, δεν είναι σύμφωνος με τα πρότυπα. Ελέγξτε το χάσμα αναπήδησης του άξονα προωστήρων και του περιστροφικού συνόλου από το μετρητή πινάκων για να καθορίσετε τις μεθόδους επισκευής. Ειδική ειδοποίηση: η εξώθηση της εκκεντρικής οδηγημένης αντλίας είναι πιό δυνατή να προκαλέσει την εισαγωγή νερού.
3) Η ευαισθησία του οργάνου είναι ελεγχμένο προφορικά φύσηγμα. Εάν μια προσβολή που φυσά οδηγεί τον προωστήρα περιστραφείτε ομαλά χωρίς αίσθηση του φραξίματος, η ευαισθησία θεωρείται επιλέξιμη. Jgm-1 ελέγχω-μετρητή ευαισθησίας σφονδύλων τύπων που αναπτύσσεται συστήνουμε από το ίδρυμά μας. Ο σφόνδυλος λειτουργεί με ένα ανασταλμένο καλώδιο και ένα βάρος. Η μέση στιγμή της τριβής καθορίζεται από τη διάρκεια περιστροφής του σφονδύλου. Κατά συνέπεια, η ευαισθησία του οργάνου μπορεί να κριθεί. Είναι πιό αξιόπιστο για να χρησιμοποιήσει το μετρητή για να μετρήσει την ευαισθησία.
4) Το όργανο που συγκεντρώνεται πρέπει να τοποθετηθεί στον πίνακα. Βάλτε τον ξύλινο φραγμό κάτω από το σώμα, που κρατά την αναστολή προωστήρων. Διαφορετικά, το βάλτε να στεγάσει αμέσως.


(3) πλήρωση πετρελαίου
Τα μανίκια ρουλεμάν και απόστασης πλένονται, κατόπιν συγκεντρώνονται από κοινού. Εάν το περιστροφικό σύνολο αποδεικνύεται σύμφωνο με τις τεχνικές απαιτήσεις, γεμίστε το πετρέλαιο στην αίθουσα που συγκεντρώνεται με το περιστροφικό σύνολο, και την ΚΑΠ. Τους συνδέστε μαζί αμέσως και σφίγξτε την ΚΑΠ. Εάν το πετρέλαιο οργάνων ρίχνει από το περιστροφικό σύνολο και δεν υπάρχει καμία αεροφυσαλίδα στην ΚΑΠ, την αίθουσα πρέπει να γεμίσουν επάνω. Προκειμένου να αποτραπεί η αίθουσα από τις αεροφυσαλίδες, κρατήστε το κεφάλι του οργάνου στην κορυφή όταν σφίγγετε την ΚΑΠ. Γεμίστε το πετρέλαιο στις τρύπες του υποστηρίγματος, κατόπιν το συγκεντρώστε με το κύριο σώμα. Κατά συνέπεια, το όργανο είναι πλήρες του πετρελαίου μέσα.



 μηχανισμός μετάβασης σημάτων
Ο μηχανισμός μετάβασης σημάτων αποτελείται από το διακόπτη μαγνητών και καλάμων. Ο μαγνήτης είναι λαβή στο κιβώτιο μαγνητών. Remanence είναι 700-1000Gauss. Ο διακόπτης καλάμων σφραγίζεται με εποξικό. Οι ελάχιστες αμπέρ-στροφές είναι 12-18AT. Ο μαγνήτης και ο κάλαμος ανάβουν ένα όργανο δεν συνδέονται αποκλειστικά, αλλά ανταλλάξιμος με άλλα όργανα. Είναι επίσης μίας χρήσης purchasable.
Ο κύκλος ζωής του διακόπτη καλάμων επηρεάζεται πολύ από το φορτίο ηλεκτρικών συστημάτων. Σε 3V και 30mA, μπορεί να λειτουργήσει 5×105times. Μετά από αυτόν πρέπει να αντικατασταθεί. 1minute απαιτείται μόνο για την αντικατάσταση, ακόμη και στον τομέα. Δεν είναι απαραίτητο να ανυψωθεί το όργανο επάνω από το νερό, επειδή ο διακόπτης καλάμων σφραγίζεται εντελώς.
Παρατηρήστε την αξία της δύναμης και το ρεύμα του μετρητή που συνδέεται. Μην επιλέξτε ποτέ το μετρητή τύπων αυτεπαγωγής.
Στο νερό με την υψηλή αλατότητα ή το βιομηχανικό μολυσμένο απόβλητο ύδωρ, όπως η ηλεκτρολυτική επιμετάλλωση των αποβλήτων αποχέτευσης, το συγκολλητικό ασβεστοκονίαμα μπορεί να χρησιμοποιηθεί για να τυλίξει τις δεσμευτικές θέσεις (θετικές) του διακόπτη καλάμων, αποφεύγοντας το βραχυκύκλωμα με το κύριο σώμα του οργάνου (αρνητικού) στο νερό.
 Incasement
Μετά από τη μέτρηση, ανυψώστε το όργανο επάνω από το νερό. Το ξεράνετε με τις πετσέτες. Το βάλτε στην κατοικία σύμφωνα με την αρχική θέση. Άλλα εξαρτήματα πρέπει να τοποθετηθούν καλά. Ελέγξτε την τοποθέτηση των συστατικών εάν η κατοικία δεν μπορεί να καλά-καλυφθεί. Μην πιέστε ποτέ forcedly την κάλυψη της κατοικίας.





6. Πλήρες σύνολο

Στοιχείο	Αριθμός
Κύριο σώμα (με τις βίδες που χρησιμοποιούνται για να καθορίσουν το κύριο σώμα η ράβδος)	1
Εφεδρικός διακόπτης καλάμων (με την ΚΑΠ για να περιέχει τη γραμμή)	1
Καρφίτσα ρύθμισης	2
Μπουκάλι πετρελαίου	1
κάρτα συντελεστή	1



7. Κύκλος ζωής

1. 5years κάτω από τη σωστές λειτουργία και τη συντήρηση.
2. Κάτω από τη σωστή λειτουργία, ο τύπος βαθμολόγησης πρέπει να ελεγχθεί μετά από 1-2years.
