Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Kacise
Πιστοποίηση: CE
Αριθμό μοντέλου: KXLWQ
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: κάθε μονάδα έχει το μεμονωμένο κιβώτιο και όλα τα κιβώτια συσκευάζονται στις τυποποιημένες συσκευασί
Χρόνος παράδοσης: 5-8 Εργάσιμες Ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Δυνατότητα προσφοράς: 10000pcs/month
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Ακρίβεια: ±1.5%, ±1.0% ή ±0.75% (ειδική διαταγή ανάγκης) Αναλογία σειράς: 1:10 1:20 1:30
Μέση θερμοκρασία (℃): -30 ℃ ~ +80 ℃/-86°F ~ +176°F Απόσταση μετάδοσης: Όχι περισσότεροι από 1000 μ
Διεπαφή γραμμών σημάτων: M20×1.5 (Φ) Βαθμός εκρηκτικός-απόδειξης: ExdIIBT6
Επίπεδο προστασίας: IP65 Παροχή ηλεκτρικού ρεύματος: Αισθητήρας: +12V συνεχές ρεύμα, συνεχές ρεύμα +24V (προαιρετικό)
Υψηλό φως:

μετρητής ροής του νερού στροβίλων

,

μετρητής ροής καυσίμων diesel

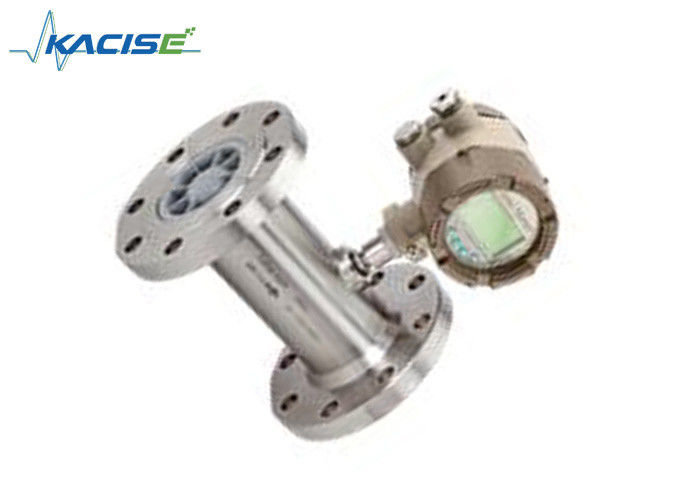

                                                                     Μετρητής ροής στροβίλων αερίου KXLWQ





Περιγραφή
Η λειτουργία του μετρητή στροβίλων αερίου σειράς KXLWQ είναι βασισμένη στη μέτρηση της ταχύτητας του αερίου. Το ρέοντας αέριο επιταχύνεται και ρυθμίζεται από τους μετρητές ισιώνοντας το τμήμα. Vanes αποκατάστασης προετοιμάζουν το σχεδιάγραμμα ροής αερίου με την αφαίρεση. ο ανεπιθύμητοι στρόβιλος, η αναταραχή και η ασυμμετρία πριν από το αέριο ρέουν στη ρόδα στροβίλων. Οι δυναμικές δυνάμεις της ρέοντας ρευστής αιτίας ο στροφέας για να περιστραφεί.



Η ρόδα στροβίλων τοποθετείται στον κύριο άξονα, με την ειδική υψηλή ακρίβεια, τα χαμηλά ρουλεμάν τριβής. Η ρόδα στροβίλων έχει τις ελικοειδείς λεπίδες που έχουν μια γνωστή γωνία σχετικά με τη ροή αερίου. Οι ρυθμισμένες και επιταχυνόμενες κινήσεις αερίου η ρόδα στροβίλων με μια γωνιακή ταχύτητα που είναι ανάλογη με την ταχύτητα αερίου.



Ο μετρητής ροής στροβίλων αερίου σειράς KXLWQ χρησιμοποιείται ευρέως για τη μέτρηση του φυσικού αερίου, του αερίου άνθρακα, του υγροποιημένου αερίου και του ελαφριού αερίου υδρογονανθράκων, κ.λπ.



Χαρακτηριστικά γνωρίσματα
Αφιερωμένο όργανο για τη μέτρηση αερίου
Αφιερωμένο όργανο για το ανακύκλωσης σύστημα πετρελαίου & αερίου
Υψηλή ακρίβεια: ±1.5%, ±1.0% ή ±0.75%
Καλό repetitiveness
Θερμοκρασία, πίεση και ροή δοκιμής του μετρημένου αερίου αυτόματη καταδίωξη και αποζημίωση της ροής ένδειξη του συνολικού όγκου αερίου κάτω από την τυποποιημένη θέση σε πραγματικό χρόνο ερώτηση της θερμοκρασίας, της πίεσης, του χρόνου και της ημερομηνίας, κ.λπ.
Ενσωματωμένος αισθητήρας πίεσης & θερμοκρασίας, υψηλή απόδοση ασφάλειας, συμπαγής δομή & όμορφη προοπτική
Χαμηλής ισχύος κατανάλωση, περισσότερο από 3 έτη ζωής υπηρεσιών για ένα κύτταρο λίθιου 3V 10AH
Παράγοντας οργάνων, συνολική αξία ροής που κρατιέται για 10 έτη μετά από τη δύναμη μακριά



Προδιαγραφές

Παράμετροι Περιγραφή
DN (χιλ.) & σύνδεση 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, σύνδεση 25, σύνδεση 40 νημάτων 300 φλαντζών
Ακρίβεια ±1.5%, ±1.0% ή ±0.75% (ειδική διαταγή ανάγκης)
Αναλογία σειράς 1:10 1:20 1:30
Υλικό οργάνων

Σώμα: SS304 Στροφείο: αντιδιαβρωτικά ABS ή υψηλής ποιότητας αργίλιο

κράμα Δείκτης: χυτό αργίλιο

Μέση θερμοκρασία (℃) -30°C ~+80°C/-86°F~ +176°F
Περιβαλλοντικές συνθήκες

Θερμοκρασία: - 20℃~ +60℃/-68°F ~ +140°F

Σχετική υγρασία: 5% ~ 90%,

Ατμοσφαιρική πίεση: 86 ~ 106 KPa

Σήμα παραγωγής

Αισθητήρας: σήμα συχνότητας σφυγμού, χαμηλού επιπέδου λιγότερο από 0.8V, υψηλού επιπέδου

περισσότερο από 8V

Συσκευή αποστολής σημάτων: δύο ΣΥΝΕΧΈΣ τρέχον σήμα καλωδίων 4-20mA

Παροχή ηλεκτρικού ρεύματος

Αισθητήρας: +12V συνεχές ρεύμα, συνεχές ρεύμα +24V (προαιρετικό)

Συσκευή αποστολής σημάτων: +24V συνεχές ρεύμα

Τοπικός τύπος ένδειξης: ενσωματωμένο κύτταρο λίθιου 3V

Γραμμή μετάδοσης σημάτων STVPV3×0.3 (καλώδιο 3), 2×0.3 (καλώδιο 2)
Απόσταση μετάδοσης Όχι περισσότεροι από 1000m
Διεπαφή γραμμών σημάτων M20x1.5 (Φ)
Βαθμός εκρηκτικός-απόδειξης ExdIIBT6
Επίπεδο προστασίας IP65



Μέτρηση της πίεσης σειράς & εργασίας



DN (χιλ.) Πρότυπο

Τυποποιημένη έκταση

(m3/h)

Έκταση επέκτασης (m3/h) Πίεση (MPA) Μοντάρισμα
DN25 Kxlwq-25   - W3 0.5-4 4.0

Φλάντζα

(Νήμα)

- W4 0.7-7 4.0
- W5 1.5-15 4.0
S1 3-30 W1 1.5-30 4.0
S2 4-40 W2 2-40 4.0
DN40 Kxlwq-40 S1 5-50 W1 2.5-50 4.0 Φλάντζα
S2 8-80 W2 4-80 4.0 (Νήμα)
DN50 Kxlwq-50 S1 10-100 W1 5-100 4.0 Φλάντζα
S2 15-150 W2 8-150 4.0 Φλάντζα
DN65 Kxlwq-65 S 15-200 W 10-200 1.6 Φλάντζα
DN80 Kxlwq-80 S 15-300 W1 10-300 1.6 Φλάντζα
W2 15-350 1.6 Φλάντζα
DN100 Kxlwq-100 S 20-400 W1 15-400 1.6 Φλάντζα
W2 20-500 1.6 Φλάντζα
DN125 Kxlwq-125 S 20-800 W1 18-800 1.6 Φλάντζα
W2 20-900 1.6 Φλάντζα
DN150 Kxlwq-150 S 50-1000 W1 25-1000 1.6 Φλάντζα
W2 50-1200 1.6 Φλάντζα
DN200 Kxlwq-200 S 150-2000 W 80-2500 1.6 Φλάντζα
DN250 Kxlwq-250 S 200-3000 W 150-3500 1.6 Φλάντζα
DN300 Kxlwq-300 S 250-4000 W 200-4000 1.6 Φλάντζα



Σημείωση 1: Η «τυποποιημένη έκταση» αναφέρεται στη γενική μετρώντας σειρά (εφαρμόσιμη για kxlwq-N/A/B/C/D)
Σημείωση 2: «Έκταση επέκτασης» μόνο για το «έξυπνο ακέραιο μετρητή ροής στροβίλων αερίου» ή το «έξυπνο ακέραιο μετρητή ροής αερίου με την αποζημίωση θερμοκρασίας & πίεσης (kxlwq-B/C/D)



Ταξινόμηση οργάνων

1. σύμφωνα με τη λειτουργία, ο μετρητής ροής στροβίλων αερίου KXLWQ μπορεί να διαιρεθεί σε 3 τύπους:
  Αισθητήρας ροής στροβίλων αερίου/συσκευή αποστολής σημάτων
  Έξυπνος ακέραιος μετρητής ροής στροβίλων αερίου
  Έξυπνος ακέραιος μετρητής ροής στροβίλων αερίου με την αποζημίωση θερμοκρασίας & πίεσης

2.Function περιγραφή
  Αισθητήρας ροής στροβίλων αερίου/συσκευή αποστολής σημάτων
  Ο ίδιος αυτός ο μετρητής ροής στροβίλων τύπων δεν έχει καμία τοπική λειτουργία ένδειξης, μόνο μακρινό σήμα ροής παραγωγής κάτω από τη θέση εργασίας χαμηλή τιμή, μικρός όγκος, κατάλληλοι για μαζί με το δευτεροβάθμιους μετρητή επίδειξης, το PLC, το DCS, κ.λπ.
  Αυτό το flowmeter στροβίλων τύπων είναι explosionproof τύπος, ExdIIBT6.
  Σύμφωνα με το σήμα παραγωγής, αυτό το προϊόν μπορεί να διαιρεθεί στο kxlwq-ν & το kxlwq-α                                                                                                            Αντι διαβρωτική στροβίλων τύπων ροής χαμηλής ισχύος κατανάλωση ακρίβειας μετρητών μεγάλη 0





Kxlwq-ν Kxlwq-α
Ένδειξη Καμία ένδειξη Καμία ένδειξη
Παραγωγή σημάτων 3 καλώδιο, σφυγμός κάτω από τη θέση εργασίας υψηλού επιπέδου περισσότερο από 8V, χαμηλού επιπέδου λιγότερο από 0.8V 4-20mA κάτω από τη θέση εργασίας
Παροχή ηλεκτρικού ρεύματος συνεχές ρεύμα 12 ή 24V 24V συνεχές ρεύμα
Explosionproof ExdIIBT6 ExdIIBT6



Έξυπνος ακέραιος μετρητής ροής στροβίλων αερίου

Ακέραιος έξυπνος

μετρητής

Επίδειξη δύο-γραμμών LCD
Συμπαγής δομή Σαφής ανάγνωση
Υψηλή αξιοπιστία Επηρεασθείς από την εξωτερική δύναμη
Αντι-φωτισμός Χαμηλότερο κόστος





Αντι διαβρωτική στροβίλων τύπων ροής χαμηλής ισχύος κατανάλωση ακρίβειας μετρητών μεγάλη 1

Σύμφωνα με την παροχή ηλεκτρικού ρεύματος εάν με τη μακρινή παραγωγή σημάτων, αυτός ο τύπος
ο μετρητής ροής στροβίλων μπορεί να διαιρεθεί στο kxlwq-β & το kxlwq-γ.



  Kxlwq-β Kxlwq-γ
Ένδειξη Ποσοστό ροής & συνολική ροή Ποσοστό ροής & συνολική ροή
Παραγωγή σημάτων αριθ. 4-20 μΑ, σφυγμός
Παροχή ηλεκτρικού ρεύματος 3V κύτταρο λίθιου 24V συνεχές ρεύμα εξωτερικό
Explosionproof ExdIIBT6 ExdIIBT6



Έξυπνος ακέραιος μετρητής ροής στροβίλων με την αποζημίωση T&P
Kxlwq-s ο μετρητής ροής στροβίλων αερίου τύπων έχει την ενσωματωμένες θερμοκρασία & την πίεση
αισθητήρας και έξυπνο totalizer.

Ένδειξη Το ποσοστό ροής, καθημερινή συσσωρευτική ροή, συμπληρώνει συνολικά τη συσσωρευτική ροή, τη θερμοκρασία, την πίεση και την ικανότητα μπαταριών
Παραγωγή σημάτων 4-20mA, σφυγμός, πρωτόκολλο σημάτων RS485 καρτών IP
Παροχή ηλεκτρικού ρεύματος Ενσωματωμένο κύτταρο λίθιου & εξωτερικό 24VDC
Explosionproof ExdIIBT6





Αντι διαβρωτική στροβίλων τύπων ροής χαμηλής ισχύος κατανάλωση ακρίβειας μετρητών μεγάλη 2



Διαταγή των πληροφοριών
Το πρότυπο πρέπει να επιλεχτεί σύμφωνα με την ονομαστική πίεση, τη μέση ανώτατη πίεση, τη μέση θερμοκρασία, τα μέσα συστατικά, τη σειρά ροής και την παραγωγή σημάτων.
Η λειτουργώντας σειρά ροής πρέπει να είναι (20% σε 80%) Qmax.
Τυποποιημένη παραγωγή σημάτων: παραγωγή 3 σημάτων σφυγμού (WS) καλώδιο, τυποποιημένη παραγωγή σημάτων ροής (κάρτα ολοκληρωμένου κυκλώματος) ή παραγωγή επικοινωνίας RS485 παρακαλώ διευκρινίστε κατά τη διαταγή.

Πρότυπο Παρατηρήσεις
KXLWQ
Τύπος Ν           Τύπος αισθητήρων: +12V ή 24V, παραγωγή 3 σήμα σφυγμού καλωδίων
Α           Τύπος συσκευών αποστολής σημάτων: +24V, παραγωγή 2 καλώδιο 4-20 μΑ
Β           Έξυπνος τύπος: κύτταρο λίθιου, τοπική ένδειξη χωρίς παραγωγή
Γ           Έξυπνος τύπος: +24V, τοπική ένδειξη, παραγωγή δύο καλώδιο 4-20mA
S           Έξυπνος τύπος: Αποζημίωση Τ & Π που ενσωματώνονται, τοπική ένδειξη με το μακρινό σήμα
DN 25         DN 25 χιλ.
40         DN 40 χιλ.
50         DN 50 χιλ.
65         DN 65 χιλ.
80         DN 80 χιλ.
100         DN 100 χιλ.
125         DN 125 χιλ.
150         DN 150 χιλ.
200         DN 200 χιλ.
250         DN 250 χιλ.
300         DN 300 χιλ.
Σειρά W (Χ)       Σειρά επέκτασης, δείτε τον πίνακα 2
S (X)       Τυποποιημένη σειρά, δείτε τον πίνακα 2
Υλικό σώματος S     Ανοξείδωτο
Λ     Κράμα αργιλίου
Τ     Προσαρμοσμένος
Υλικό στροφείων S   Αντιδιαβρωτικά ABS
Λ   Κράμα αργιλίου
Τ   Προσαρμοσμένος
Μέσο Ν Καμία ειδική δομή
Α Αφιερωμένος για το οξυγόνο
Β Αφιερωμένος για το συμπιεσμένο αέρα



Αντι διαβρωτική στροβίλων τύπων ροής χαμηλής ισχύος κατανάλωση ακρίβειας μετρητών μεγάλη 3
