KUW3000-C Δύο Chnane IP68 Η μπαταρία τροφοδοτείται Μεγάλος διάμετρος υπερήχων μετρητή ροής νερού
Περιγραφή
Το υπερηχητικό μετρητή ροής εξωτερικού τύπου κλιπ ή τύπου διατομής σωλήνα βασίζεται στην αρχή της "μέθοδος διαφοράς ταχύτητας", μετρώντας τη ροή υγρού στον σωλήνα.Χρησιμοποιεί προηγμένη τεχνολογία πολλαπλών παλμών., ψηφιακή τεχνολογία επεξεργασίας σήματος και τεχνολογία διόρθωσης σφαλμάτων, έτσι ώστε ο μετρητής ροής να μπορεί να προσαρμοστεί στο περιβάλλον του βιομηχανικού χώρου, πιο βολική, οικονομική, ακριβής μέτρηση.
Σύμφωνα με την αρχή της ανίχνευσης σήματος υπερήχων μετρητή ροής μπορεί να χωριστεί σε μέθοδο διαφοράς ταχύτητας εξάπλωσης (μέθοδος άμεσης διαφοράς χρόνου, μέθοδος διαφοράς χρόνου,μέθοδος διαφοράς φάσης και μέθοδος διαφοράς συχνότητας), μέθοδος μετανάστευσης δέσμης, μέθοδος Doppler, μέθοδος διασταυρούμενης συσχέτισης, μέθοδος διαστημικού φίλτρου και μέθοδος θορύβου.
Το υπερηχητικό μετρητή ροής και το ηλεκτρομαγνητικό μετρητή ροής, επειδή το κανάλι ροής του οργάνου δεν έχει δημιουργηθεί κανένα εμπόδιο, είναι μη εμπόδιο μετρητή ροής,είναι κατάλληλο για την επίλυση του προβλήματος της μέτρησης ροής ενός είδους ροομέτρουΗ μέτρηση της ροής, ειδικά στο μεγάλο στόμα, έχει περισσότερα εξαιρετικά πλεονεκτήματα, είναι ένα από τα ταχεία αναπτυξιακά είδη μετρητών ροής.
Υιοθετήστε σχεδιασμό διπλού καναλιού, ακριβής και σταθερή μέτρηση.
Ακριβότητα < 1%.
Μπορεί να συνειδητοποιήσει την απομακρυσμένη παρακολούθηση, μια ποικιλία από έξοδα σήματος, με βάση το GPRS και το σχεδιασμό RF.
Η θερμική μέτρηση μπορεί να επιτευχθεί με τη σύνδεση αισθητήρων θερμότητας.
Χαρακτηριστικά
1.Περισσότερη εμβέλεια και λιγότερη από 0,01 m/s.
2.Σχεδιασμός αγωγών για τη μέτρηση διπλών οδών σε στρώσεις υγρών, η μέτρηση είναι ακριβής.
3. Δείχνει ότι μεγάλο ποσό πληροφοριών, με οθόνη οθόνης 9 ψηφίων σωρευτική ροή και τέσσερις ψηφιακές στιγμιαία ταχύτητα ροής.
4. Σχεδιαστική ιδέα και εξοικονόμηση ενέργειας, όπως αέρα ή υγρού στατική κατάσταση για μεγάλο χρονικό διάστημα υπό το όργανο θα αυτόματη λειτουργία εξοικονόμησης ενέργειας.
5Ο σχεδιασμός προστασίας βαθμού IP68, όλα τα μέρη είναι πλήρως σφραγισμένα προστασία, ακόμη και το νερό μπορεί να λειτουργήσει για μεγάλο χρονικό διάστημα.
6. Σχεδιασμός για την εποχή του έτους, μήνα, ημέρα έχουν μια σωρευτική εγγραφή και τη συλλογή δεδομένων λειτουργία.
7. Διαθέτει ποικίλους τρόπους διεπαφής επικοινωνίας, έξοδος παλμού επιπέδου TTL και διεπαφές USART, βολική σύνδεση με άλλες συσκευές χαμηλής ισχύος, τυποποιημένη διεπαφή RS485,Διασύνδεση επικοινωνίας υπέρυθρουΥποστήριξη του πρωτοκόλλου επικοινωνίας CJ-188.
8. Υποστηρίζει το πρότυπο MODBUS, M-BUS, HART πρωτόκολλο επικοινωνίας, πρωτόκολλο επικοινωνίας συμβατού Hafeng ASC II ναυπηγεία.
9. σήμα εξόδου με διάφορους τρόπους: απομόνωση του σήματος παλμού εξόδου διαθέσιμη δύο οδών, (συμπεριλαμβανομένων ισοδύναμο παλμού και προγραμματισμό πλάτος παλμού), μπορεί δύο σύρμα σύστημα 4-20 ma εξόδου.
Επικοινωνία και έξοδος σήματος
Εμφάνιση και λειτουργία
58*22mm οθόνη LCD
Δείχνει την στιγμιαία ροή, τη συσσωρευμένη ροή, τον χρόνο και διάφορα είδη καταστάσεων εργασίας
Υποστήριξη της αμφίδρομης μέτρησης ροής
Μπορεί να μετρήσει την στιγμιαία ροή και τη συσσωρευμένη ροή υπό την κατεύθυνση προς τα εμπρός και προς τα πίσω χωριστά
Διαφορετικές Επιλεγμένες Μονάδες
Συγκεντρωτική ροή:M3,ft3,GAL,L
Εξαρτήματα του οχήματος
Έξυπνο πλήκτρο αφής
Εύκολο για χειρισμό με το δάχτυλο
Υποσύνδεση επικοινωνίας υπέρυθρου
Υποστήριξη επικοινωνίας CJ-188, υποστήριξη επικοινωνίας M-BUS και MODBUS και υποστήριξη αναβάθμισης λογισμικού
Παράμετρος
| Άρθρο |
Προδιαγραφές |
| Τύπος |
ISO4064-2005, GBT778-2007 |
| Υγρά μέτρησης |
Νερό, λύματα, θαλάσσιο νερό (άλλα υγρά πρέπει να προσαρμοστούν)
Το υγρό πρέπει να είναι γεμάτο σωλήνα
|
| Μέση θερμοκρασία |
0.1~30°C |
| Εργασιακό περιβάλλον |
Θερμοκρασία: -10~45°C, υγρασία≤100% (RH) |
| Εργασιακή πίεση |
1.6MPa(2,5MPa προαιρετικά) |
| Η ευαισθησία της ανωτέρω |
U3 |
| Η ευαισθησία της |
D0 |
| Κλιματική και μηχανική |
Τάξη C |
| Τάξη ηλεκτρομαγνητικής συμβατότητας |
Τάξη Ε2 |
| Διασύνδεση επικοινωνίας |
RS485/USART/Υπερκόκκινο |
| Σήμα εξόδου |
Δύοπλευρη έξοδος παλμού OCT/εξοδος παλμού TTL/Μιαπτυχή έξοδος 4~20mA |
| Ηλεκτρική τροφοδοσία |
Ενσωματωμένη μπαταρία λιθίου.6,19AhV) /DC8~36V τροφοδοσία |
| Τάξη προστασίας |
IP68, μπορεί να λειτουργήσει 2 μέτρα κάτω από το νερό |
| Ψηφιακή οθόνη |
Πολυγραμμική 9 ψηφιακή συσσωρευτική ροή,
4 ψηφιακή οθόνη για την στιγμιαία ροή, ποικίλλει από προειδοποίηση κατάστασης και μονάδες.
|
| Αποθήκευση δεδομένων |
EEPROM/FLASH, καταγράφει αυτόματα τη συσσωρευμένη ροή των τελευταίων 512 ημερών |
| Κύκλος μέτρησης |
Μέτρηση: 1 φορά/δευτερόλεπτο· επαλήθευση: 4 φορές/δευτερόλεπτο |
| Κατανάλωση ενέργειας |
10 χρόνια διάρκεια ζωής της μπαταρίας |
Πεδίο ροής
|
Ονομαστικό
Διάμετρος
|
R |
Ύδρευση (m3)/h) |
|
Ξεκινάμε
Ποσοστό ροής
|
Ελάχιστο
Ποσοστό ροής
Τ1
|
Μεταβατική
Ποσοστό ροής
Q2
|
Μόνιμη
Ποσοστό ροής
Τρίτο τρίμηνο
|
Υπερφόρτωση
Ποσοστό ροής
Τετάρτη
|
| DN15 |
200 |
0.003 |
0.0125 |
0.020 |
2.500 |
3.125 |
| DN20 |
200 |
0.0035 |
0.016 |
0.026 |
3.200 |
4.000 |
| DN25 |
200 |
0.007 |
0.020 |
0.032 |
4.000 |
5.000 |
| DN32 |
200 |
0.010 |
0.032 |
0.050 |
6.300 |
7.875 |
| DN40 |
200 |
0.015 |
0.100 |
0.160 |
20.000 |
25.000 |
| DN50 |
100 |
0.030 |
0.400 |
0.640 |
40.000 |
50.000 |
| DN65 |
100 |
0.059 |
0.630 |
1.008 |
63.000 |
78.750 |
| DN80 |
100 |
0.064 |
1.000 |
1.600 |
100.000 |
125.000 |
| DN100 |
100 |
0.094 |
1.600 |
2.560 |
160.000 |
200.000 |
| DN125 |
100 |
0.120 |
2.000 |
3.200 |
200.000 |
250.000 |
| DN150 |
100 |
0.270 |
2.500 |
4.000 |
250.000 |
312.500 |
| DN200 |
100 |
0.315 |
4.000 |
6.400 |
400.000 |
500.000 |
| DN250 |
100 |
0.508 |
4.000 |
6.400 |
400.000 |
500.000 |
| DN300 |
100 |
0.770 |
6.300 |
10.080 |
630.000 |
787.500 |

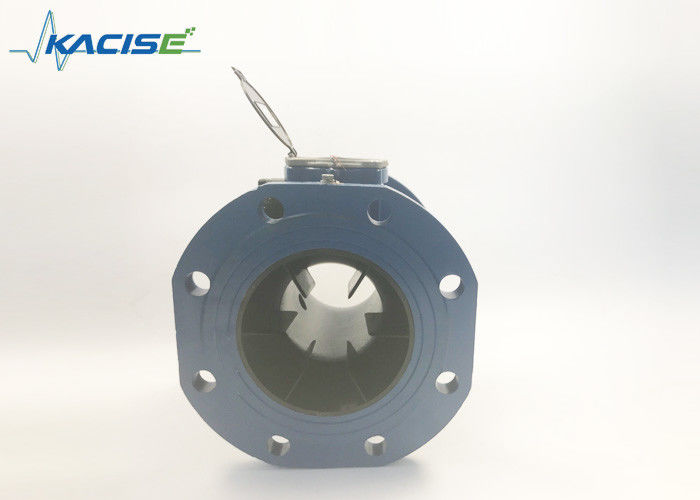

Προϊόντα Εικόνες
Συσκευή και παράδοση
Πλεονέκτημα
1Η ερώτησή σας θα απαντηθεί σε 24 ώρες.
2, καλά εκπαιδευμένο και έμπειρο προσωπικό για να απαντήσει σε όλες τις ερωτήσεις σας με άπταιστη αγγλική.
3, OEM & ODM, μπορούμε να σας βοηθήσουμε να σχεδιάσετε και το αίτημά σας θα τεθεί σε προϊόν.
4Η διανομή προσφέρεται για το μοναδικό σας σχέδιο και μερικά από τα τρέχοντα μοντέλα μας.
5, Προστασία της περιοχής πωλήσεων σας, ιδέες σχεδιασμού και όλες τις προσωπικές σας πληροφορίες.
6, Οι εκπτώσεις προσφέρονται με βάση τις ποσότητες παραγγελίας.
7Παρέχουμε υπηρεσίες επισκευής μετρητών που δεν προκύπτουν από προβλήματα ποιότητας κατασκευής ή ζημιές μετρητών που δεν εμπίπτουν στο πεδίο της εγγύησης.
Η KACISE σχεδιάζει και κατασκευάζει μια πλήρη σειρά υπερήχων μετρητών ροής υψηλής ακρίβειας, υπερήχων μετρητών νερού και υπερήχων μετρητών θερμότητας.Ένα καινοτόμο στην υπερηχητική μέτρηση ροής και τα προϊόντα ελέγχουΤα προϊόντα KACISE είναι γνωστά για την ακρίβεια, τη μακροχρόνια αντοχή και την παροχή πολύτιμων και έγκαιρων δεδομένων μέτρησης.
