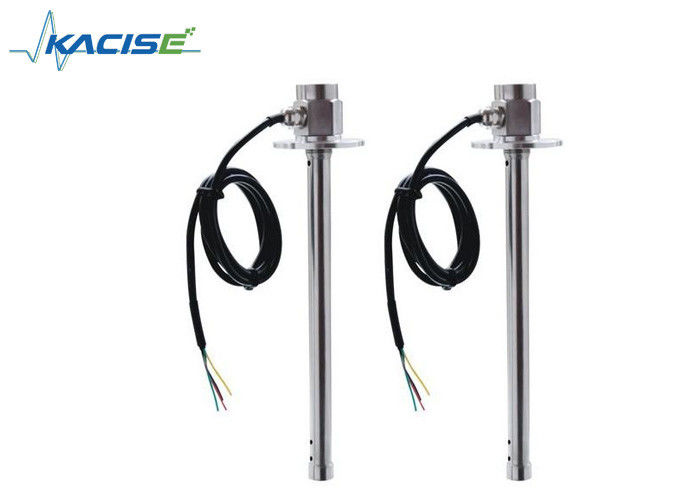

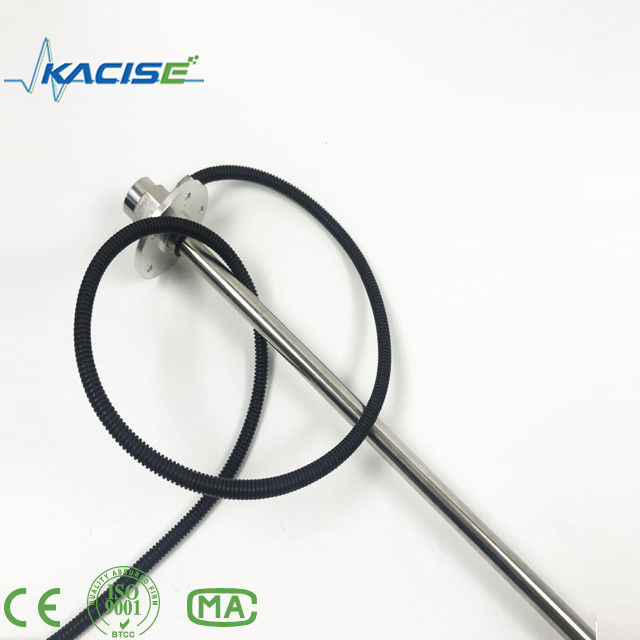

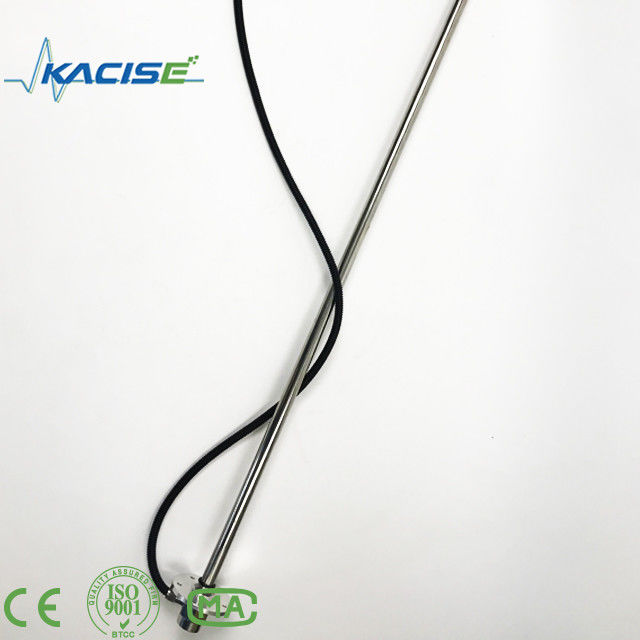

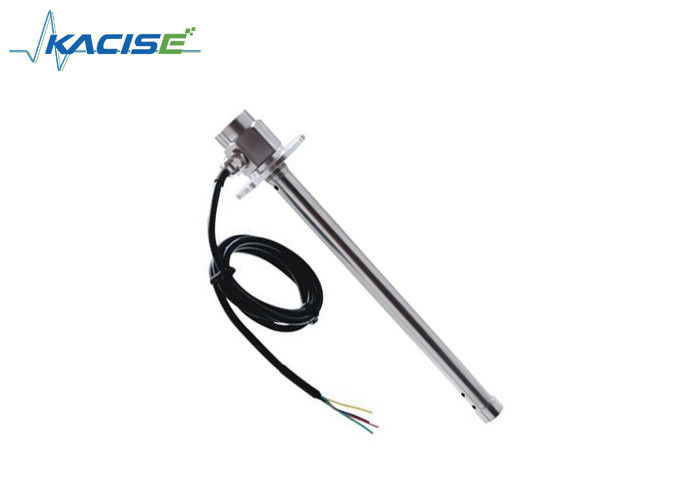

KCF406 IP67 Μετρητής επιπέδου υγρών Μεταδότης επιπέδου ντίζελ με GPS Tracker για τη διαχείριση στόλου με ισχύ εξόδου 4-20ma

3. Μέθοδος εγκατάστασης

Η μέθοδος καλωδίωσης είναι η ακόλουθη:
RS232: Η έξοδος του αισθητήρα με αυτόν τον τρόπο έχει 4 καλώδια
Κόκκινο 24V+
Μαύρο 24V-(RS232)
Μπλε αποστολέας υπολογιστή RS232 (RXD)
Κίτρινος δέκτης υπολογιστή RS232 (TXD)
4 έως 20 mA: Η έξοδος του αισθητήρα σε αυτή τη λειτουργία έχει 2 καλώδια
Κόκκινο 24V+
Μαύρο 24V-
0 έως 5V: Η έξοδος του αισθητήρα σε αυτή τη λειτουργία έχει 3 καλώδια.
Κόκκινο 24V+
Μαύρο 24V-
Μπλε 0 ~ 5V τάση εξόδου

Σημείωση:
Μπορεί να υπάρχει μόνο ένας τύπος σήματος RS232/ 0-5V/4~20mA, και ένας από αυτούς μπορεί να χρησιμοποιηθεί αυθαίρετα.
Ο αισθητήρας χρησιμοποιεί τεχνολογία μικρουπολογιστών και μπορεί να χρησιμοποιηθεί απευθείας για τη μέτρηση διαφόρων ασθενώς διαβρωτικών υγρών χωρίς βαθμονόμηση.

Εγκατάσταση του αισθητήρα:
1 Εάν πρόκειται για ένα παλιό αυτοκίνητο, ο αρχικός αισθητήρας πρέπει να αφαιρεθεί.
2 Παρακαλείσθε να ελέγξετε τα εξαρτήματα πριν από την τοποθέτηση: φλάντζη, ελαστικό πακέτο, δαχτυλίδι O, εάν οι βίδες είναι πλήρεις και συνεπείς.

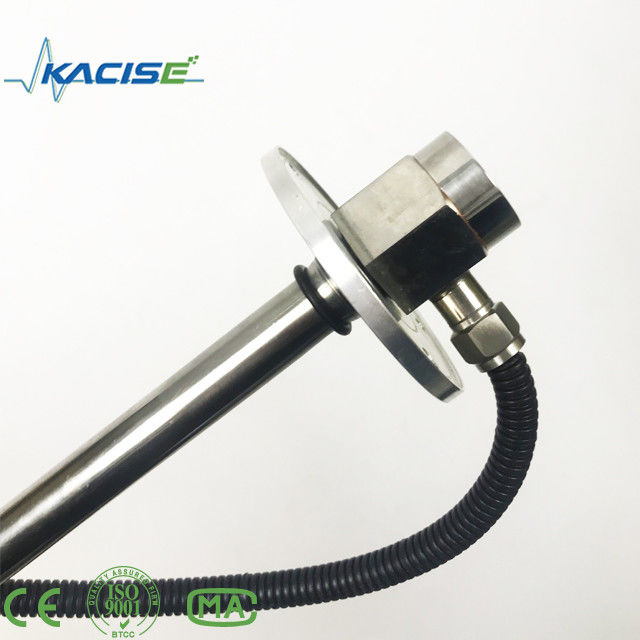

3 Τοποθετήστε το δαχτυλίδι O στη ρίζα του αισθητήρα.
4 Εφαρμόστε ανθεκτικό σε λάδι σφραγίσμα και στις δύο πλευρές του ελαστικού πλακιδιού και στη συνέχεια σταθεροποιήστε τη θέση της τρύπας με το φλάντζ και το φλάντζ της δεξαμενής καυσίμου και σταθεροποιήστε το με βίδες.θα πρέπει να εφαρμόζεται συμμετρική περιστροφή για να εξασφαλίζεται ομοιόμορφη δύναμη προς όλες τις κατευθύνσεις και να αποφεύγεται η διαρροή πετρελαίου. ;
5 Τοποθετήστε τον αισθητήρα στο κλειδί για να ολοκληρωθεί η εγκατάσταση του αισθητήρα.
6 Συνδέστε το καλώδιο τροφοδοσίας και το καλώδιο επικοινωνίας χωριστά σύμφωνα με τον ορισμό.
7 Ελέγξτε ότι η γραμμή είναι κανονική, μπορείτε να ενεργοποιήσετε την ισχύ του αισθητήρα και ο αισθητήρας μπορεί να λειτουργήσει κανονικά.

4Εφαρμογή

Χρησιμοποιείται σε δεξαμενή πετρελαίου καυσίμου για φορτηγά
