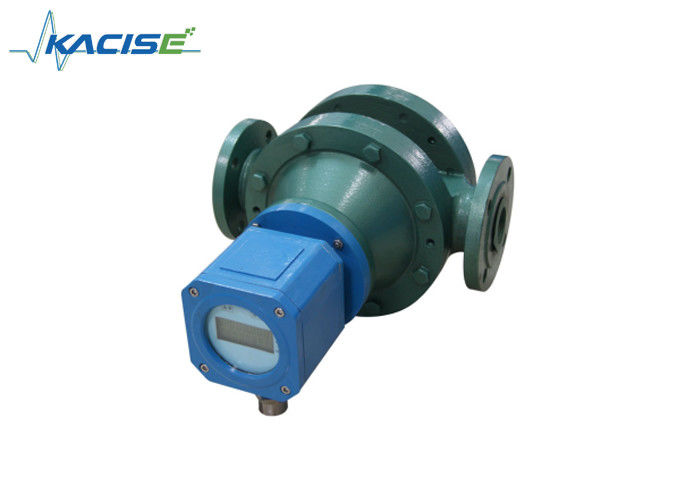

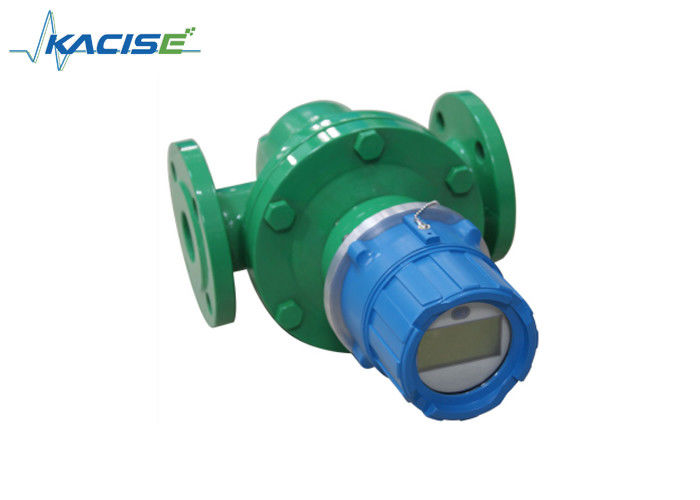

Οβάλ μέτρο ροής εργαλείου για μέτρηση ενέργειας / μέτρο ροής τύπου όγκου DN50 χυτοσίδηρο A βαρύ
Εισαγωγή
Η σειρά LC ωοειδής μετρητή ροής είναι τα κύρια προϊόντα της εταιρείας μας.που χρησιμοποιείται για τη μέτρηση της ροής υγρών σωλήνων υπό ορισμένη πίεσηΈχει απλή δομή, αξιόπιστη χρήση και υψηλή ακρίβεια, το πεδίο ροής δεν έχει ειδικές απαιτήσεις για την εισαγωγή και εξαγωγή του σωλήνα,η ιξώδεςτητα του μετρούμενου μεσαίου εύρους και τα χαρακτηριστικά του εύρους ροής είναι πολύ ευρείαΚαι επομένως χρησιμοποιείται ευρέως στο πετρέλαιο, τη χημική βιομηχανία, την ιατρική, τις μεταφορές, τα τρόφιμα και άλλους βιομηχανικούς και εμπορικούς τομείς ανίχνευσης ροής υγρού.Το μετρητή ροής ωοειδούς τροχιάς σειράς LC είναι ιδιαίτερα κατάλληλο για τη μέτρηση του καυσίμου πετρελαίου.
Χρήση
Μετρητής ροής ωοειδούς γραμμής χυτοσίδηρου τύπου LC-A, ευρέως χρησιμοποιείται σε όλα τα είδη πετρελαϊκών προϊόντων και για τη μέτρηση του υλικού χυτοσίδηρου που δεν είναι υγρό μέσο διάβρωσης.
Μετρητής ροής ωοειδούς τροχιάς χάλυβα χύτευσης τύπου LC-E, Χρησιμοποιείται για τη μέτρηση υψηλής πίεσης, χαμηλής διαβρωτικής περιεκτικότητας.
Το ρολόμετρο ωοειδούς γραμμής χυτοσίδηρου τύπου LC-Q, ο ρότορας για κράμα αλουμινίου, είναι κατάλληλος για χαμηλή ιξώδες, χαμηλή διάβρωση, όπως βενζίνη, κλπ.) τη μέτρηση υγρού μέσου.
Μετρητής ροής ωοειδούς εργαλείου από ανοξείδωτο χάλυβα τύπου LC-B, C, που χρησιμοποιείται ευρέως σε ισχυρά διαβρωτικά υγρά μέσα, όπως οξέα, αλκαλία, αλάτι και οργανικές ενώσεις, για τη μέτρηση υγρού μέσου.
Το μετρητή ροής ωοειδούς τροχιάς τύπου LC-L από κράμα αλουμινίου είναι ένα μικρό ωοειδές μετρητή ροής τροχιάς, που χρησιμοποιείται ευρέως σε υγρό μέσο με χαμηλή διαβρωτική δραστικότητα, όπως το νερό, όπως η μέτρηση υγρού μέσου.
Υλικά των κύριων μερών και ονομαστική πίεση λειτουργίας
| |
Κέλυφος και κάλυψη |
Πλάκα κάλυψης |
οβάλ τροχός |
Στροφικό άξονα |
βουρτσίσματα |
Ονομαστική πίεση (MPa) |
| Επενδύσεις |
Χάλυβα χυμένο |
Χυτοσίδηρο |
Χυτοσίδηρο, ανοξείδωτο χάλυβα
Άλλος χάλυβας
Μηχανικό υλικό
|
Ατσάλι ατσάλι |
Άλλες ράβδοι και ράβδοι |
1.6 |
| Επικαιροποίηση |
Χάλυβα χυμένο |
Χυτοσίδηρο |
Κάτω από DN50 6.3
DN80-100 4.0 6.3
DN150-200 2.5
|
| ΛC-Β,C |
Ατσάλι ατσάλι |
Ατσάλι ατσάλι |
Ατσάλι ατσάλι |
Γράφιτος, ελαστικό κυλίνδρου |
1.6,2.5 |
|
Σημειώσεις:1. 0Cr18Ni12Mo2Ti για τον τύπο LC-C· 0Cr18Ni9Ti για τον τύπο LC-B.
2Η πτυχή της φλέβας είναι κυψελώδης κάτω των 2,5 MPa και η τραχύτητα της είναι 6,3 MPa και οι δύο πτυχές είναι 4,0 MPa.
|
2Ακριβότητα τάξης 0.5Κλάση 0.2
3Θερμοκρασία λειτουργίας: σειρά LC-A ((-20°C~+60°C), σειρά LC-B,E,L ((-41°C~+60°C)
60°C~200°C ((με εγκατεστημένο ψυγείο υψηλής θερμοκρασίας)
4 Σημείωση ασφαλείας από έκρηξη: ExiaIICT5, dIIBT4
5- Πεδίο ροής: μονάδα: m3/h
| Τύπος |
DN |
Σφιχτότητα (mPa. s) |
|
< 0.3
|
0.3~0.8
|
0.8~2 |
2~200 |
200 έως 1000
|
1000~2000
|
| LC-10 |
10
|
|
0.2-0.5
|
|
0.08-0.5 |
0.08-0.5 |
0.05-0.5
|
0.06-0.3 |
0.03-0.3
|
0.03-0.2
|
| LC-15 |
15
|
|
0.75-1.
5
|
|
0.3-1.5 |
0.3-1.5 |
0.15-1.5
0.3-3
|
0.2-1.0 |
0.1-1.05
|
0.07-0.75
|
| LC-20 |
20
|
|
1.5-3
|
1-3 |
0.5-3 |
0.5-3 |
0.3-3
1.5-15
|
0.4-2.1 |
0.2-2.1
|
0.15-1.5
|
| LC-25 |
25
|
4-6
|
3-6
|
2-6 |
1-6 |
1-6 |
0.6-6
1.56-15
|
0.8-4.2 |
0.4-4.2
|
0.3-3
|
| LC-40 |
40
|
9-15
|
7.5-15
|
5-15 |
2.5-15 |
2.5-15 |
1.5-15
|
2.1-10.5 |
1.0-10.5
|
0.7-7.5
|
| LC-50 |
50
|
10-24
|
8-24
|
8-24 |
4.8-24 |
4.8-24 |
2.4-24
|
2.46-6.8 |
1.6-16.8
|
1.2-12
|
| LC-B40,50 |
40,50 |
8-20 |
6-20 |
6-20 |
4-20 |
4-20 |
2-20 |
2.8-14 |
1.4-14 |
1.0-10 |
| LC-65 |
65
|
27-40
|
20-40
|
15-40 |
8-40 |
8-40 |
4-40
|
5.6-28 |
2.8-28
|
2-20
|
| LC-80 |
80
|
40-60
|
30-60
|
20 έως 60 |
12 έως 60 |
12 έως 60 |
6 έως 60
|
8.4-42 |
4.2-42
|
3-30
|
| LC-100 |
100
|
67-100
|
50 έως 100
|
34-100 |
20-100 |
20-100 |
10-100
|
14 - 70 |
6 έως 70
|
5-50.
|
| LC-150 |
150
|
127-190 |
95-190
|
64-190 |
38-190 |
38-190 |
19-190
|
26.6-133 |
13.3-133
|
9.5-95
|
| LC-200 |
200 |
227-340 |
170 έως 340
|
114-340 |
56-340 |
56-340 |
34-340
|
47.6-238 |
23.8-238
|
17-170
|
| Τάξη ακρίβειας |
|
0.5 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.5 |
Σημείωση: Εάν η θερμοκρασία του μετρούμενου υγρού είναι υψηλότερη από 80 °C, η μέγιστη ροή θα είναι 90% της πρωτογενούς ροής και η ελάχιστη 120%.
Εγκατάσταση και λειτουργία
- Πρέπει να τοποθετηθεί ένα στεγνωτήριο μπροστά από το μετρητή και να βεβαιωθείτε ότι τα βέλη στο χύτεμα του μετρητή και το στεγνωτήριο δείχνουν την ίδια κατεύθυνση της ροής του υγρού.
- Εάν το μετρούμενο μέσο περιέχει αέριο, πρέπει να τοποθετείται διαχωριστής αερίων μπροστά από τον μετρητή.
- Ανεξάρτητα από το αν ο σωλήνας είναι κάθετος ή οριζόντιος, ο άξονας του τροχού του μετρητή πρέπει να είναι σταθερός οριζόντια, δηλαδή ο πίνακας είναι κατακόρυφος προς την επιφάνεια.
- Ενώ ο μετρητής είναι εγκατεστημένος σωστά, ο μετρητής μπορεί να περιστραφεί κατά 180° ή 90° για εύκολη ανάγνωση.
- Πριν από την εγκατάσταση του νέου μετρητή, πρώτα σπρώξτε τους ωοειδείς τροχούς από την έξοδο για αρκετές φορές με μια μπαμπού ράβδο, αν οι τροχοί δεν κινούνται,μπορούν να βυθίζονται στην βενζίνη για να αποφευχθούν οι εναποθέσεις στο μετρητή μετά την επιθεώρηση του εργοστασίου.
- Πρέπει να τοποθετείται βαλβίδα αερισμού στην είσοδο του μετρητή και βαλβίδα ανάφλεξης στην έξοδο, η οποία πρέπει να ενεργοποιείται αργά για την πρόληψη της ξαφνικής πρόσκρουσης, της αντίστροφης ροής και του σφυριού νερού.
- Απαγορεύεται το καθαρισμό του μετρητή με ατμό.
- Για τα συνεχώς λειτουργούμενα τμήματα, πρέπει να τοποθετείται παράκαμψη.
- Πριν από την εγκατάσταση του μετρητή, η σωλήνα πρέπει να καθαρίζεται πλήρως και κατά τη διάρκεια του καθαρισμού να χρησιμοποιείται ευθεία σωλήνα αντί του μετρητή,για να αποφεύγεται η ακαθαρσία,κατάλοιπα συγκόλλησης από την είσοδο στο μετρητή.
- Απαγορεύεται η επιθεώρηση του μετρητή από χυτοσίδηρο και χυτοχάλυβα με νερό.
- Κατά τη διάρκεια λειτουργίας του μετρητή, η ροή δεν μπορεί να υπερβαίνει την ροή που σημειώνεται στην πλάκα του μασέλου.
- Εάν το μέσο μέτρησης είναι η καυστικότητα, πρέπει να επιλέγεται ανοξείδωτος χάλυβας.
