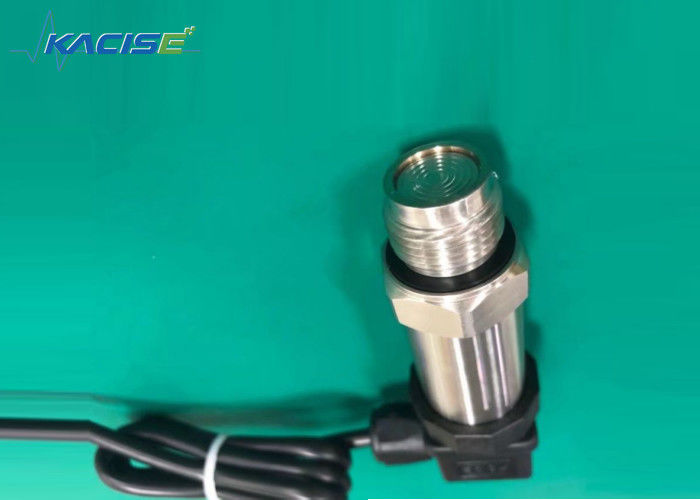

Εισαγωγή παραγωγής 24V διαφραγμάτων 4-20mA συσκευών αποστολής σημάτων πίεσης δεξαμενών νερού αισθητήρων πίεσης υδροσωλήνων συνδετήρων Hirschman MEMS
Χαρακτηριστικό γνώρισμα
DC&AC παραγωγή
Ακρίβεια: 0.5%F.S
Εισαγωγή υψηλή - ποιοτικός πυρήνας
Μη-πολικότητα 2 τρέχουσα παραγωγή γραμμών
Λιμένας διάφορων συνδετήρων και πίεσης
Πολλαπλάσια σειρά πίεσης και σήμα παραγωγής
Το πιστοποιητικό CE, ασφαλές αφ' εαυτού αποτρέπει εκρήγνυται
Εφαρμογή
Πετροχημικός
Πίεση σκαφών
Πίεση σωληνώσεων
Δυνατότητα αποθήκευσης αερίου
Καταψύχοντας μηχανή
Υδραυλικός και λίπανση
Έλεγχος βιομηχανικής διεργασίας
Σταθερή παροχή νερού πίεσης
Εισαγωγή
Η αρχή εργασίας του αισθητήρα πίεσης είναι ότι η πίεση της μετρημένης πίεσης νερού ενεργεί άμεσα στο διάφραγμα του αισθητήρα, έτσι ώστε το διάφραγμα παράγει μια μετατόπιση μικροϋπολογιστών ανάλογη προς την πίεση νερού, έτσι ώστε η αξία αντίστασης των αλλαγών αισθητήρων, και το ηλεκτρονικό κύκλωμα ανιχνεύουν την αλλαγή, και μετατρέπει ένα τυποποιημένο σήμα μέτρησης που αντιστοιχεί στην πίεση.
GXPS100 η συσκευή αποστολής σημάτων πίεσης σειράς είναι μια αστικής και βιομηχανικής χρήση υψηλής έντασης, οικονομικώς αποδοτικά προϊόντα. Ευρέως χρησιμοποιημένος στο αέριο, υγρή ανίχνευση πίεσης, όπως το νερό, το έλαιο, τα ήπια διαβρωτικά υγρά και τα αέρια.
Η δομή ανοξείδωτου χρήσεων 1Cr18Ni9Ti προϊόντων, εισάγει το διεθνώς διάσημο εμπορικό σήμα της διάχυσης του λάδι-γεμισμένου σώματος πυρήνων πίεσης, αφιερωμένο κύκλωμα ενισχυτών ενοργάνωσης αισθητήρων που μπορεί να διευκολύνει για να βαθμολογήσει μηδέν και το σύνολό του - κλίμακα.
Διαστάσεις στο χιλ.
Παράμετρος
| Προδιαγραφή. |
Αξία |
| Σειρά πίεσης |
0~0.2MPa… 60MPa
2bar… 600bar
29psi… 8700psi
20000MmH20… 6118000mmH2O
1.97atm… 592atm
|
| Πίεση φορτίων |
1,5 φορές ονομαστική πίεση αξίας (1.5X) |
| Πίεση ρήξης |
3 φορές ονομαστική πίεση αξίας (3X) |
| Ακρίβεια |
±0.5%F.S (PT 300 ή ο ΆΡΗΣ για την υψηλότερη ακρίβεια είναι διαθέσιμο) |
| Σταθερότητα |
Χαρακτηριστική αξία 0.25%F.S, μέγιστη αξία: 0.4%F.S |
| Λειτουργούσα θερμοκρασία |
-40°C~120°C |
| Θερμοκρασία αποζημιώσεων |
-10°C~70°C |
| Μέση συμβατότητα |
Όλο το καυστικό μέσο συμβατό με 1Cr18Ni9Ti |
| Ηλεκτρική απόδοση |
σύστημα 2 καλωδίων |
σύστημα 3 καλωδίων |
| Σήμα παραγωγής |
4~20mA |
0~5V |
1~5V |
0.5~4.5V |
0~10V |
| Παροχή ηλεκτρικού ρεύματος |
10~30Vdc |
8~30Vdc |
5V (αναλογία) |
11~30Vdc |
| Πίεση φορτίων |
(U-10)/0,02 (Ω) |
>100kΩ |
| Μόνωση |
>100M Ω@50V |
| Ηλεκτρική δύναμη |
το 500V@60 δεύτερος |
| Δόνηση/αντίκτυπος |
10g/5~2000Hz, ημίτονο 11ms αξόνων X/Y/Z20g |
| Πίεση ανθεκτική |
2×106pressure κύκλος @25°C |
| Σειρά επίδειξης |
-999~1999@ (PT110&PT111) |
| Ικανότητα επαφών |
(24V, 1A) @PT111 |
| Ηλεκτρική σύνδεση |
Hirsmann, βουλώματα αέρα, σταθερό καλώδιο, καλώδιο απόδειξης νερού |
| Λιμένας πίεσης |
M20×1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Τύπος πίεσης |
Γ, S |
Χρόνος απόκρισης: 10ms |
| Πιστοποιητικό |
Ασφαλής αφ' εαυτού τρόπος Ε, CE |
| EMI/EMC |
EMI: En50081-1-2 EMC: En50082-2 |
Λιμένας-ηλεκτρική μήκος-συσκευασία σύνδεση-καλωδίων GX-τύπος-σειρά-παραγωγή-δύναμη-πίεσης
- Τύπος: PS100=universal τύπος, ασφαλής αφ' εαυτού τρόπος PS100E=, PS110=PS100+indicator
- Σειρά: 0~0.2… 60MPa, 0~2bar… 600bar= ο ανώτερος περιορισμός της σειράς
- Παραγωγή:: A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
- Δύναμη: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
- Λιμένας πίεσης: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
- Ηλεκτρική σύνδεση: H=DIN43650-A, GX=GX16-7, έξοδος καλωδίων C=fixed, κοινή έξοδος CW=waterproof
- Μήκος καλωδίων: ΧΧ μετρητής 1150m m=XX
- Συσκευασία: BB, αφρός
e.g. Α-0,5-DC24-π-αφρός GXPS100-3MPa-
, Σειρά δοκιμής είναι 0-3MPa, η ακρίβεια είναι 0,5%, παραγωγή παροχής ηλεκτρικού ρεύματος 24Vdc 4-20mA, λιμένας πίεσης με M20X1.5, αφρός που συσκευάζεται.
