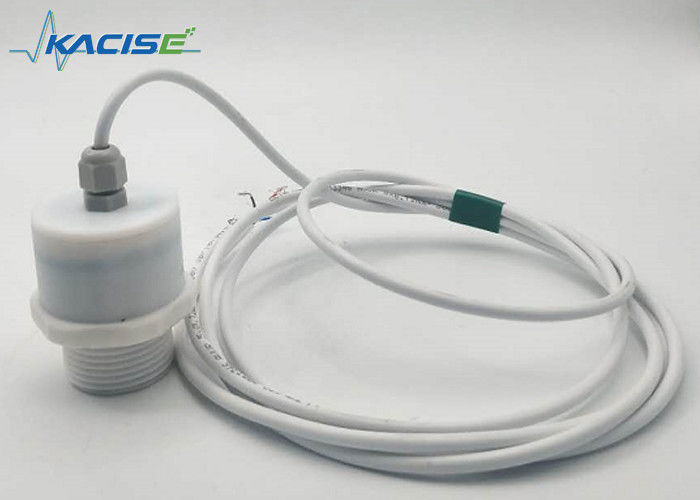

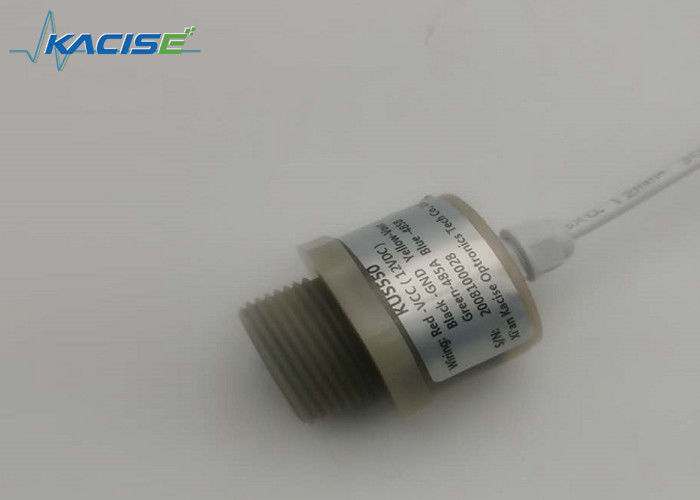

100kHz 24V PVDF υπερηχητικός αισθητήρας μετασχηματιστή με προστασία IP68 για μέτρηση υψηλής ακρίβειας επιπέδου

Γενικές προδιαγραφές

Συνθήκες εργασίας

Άλλες οδηγίες

Ρύθμιση της αναλογικής εξόδου.
Η αναλογική έξοδος μπορεί να προγραμματιστεί όπως θέλει ο χρήστης. Όπως η εργασία στην έξοδο διακόπτη ή η εργασία στην έξοδο της επένδυσης, όλες οι παράμετροι μπορούν να ρυθμιστούν από τη διεπαφή RS485.
Υπάρχουν 8 τύποι συναρτήσεων εξόδου που μπορούν να προγραμματιστούν.
Όλη η ρουτίνα ρύθμισης ως εξής,
βήμα 1 ορίστε μια αιχμηρή απόσταση από το RS485,
βήμα 2 ορίστε μια άλλη αιχμηρή απόσταση από το RS485.
Βήμα 3 ορίστε τη γραμμή ή τον διακόπτη τύπου εξόδου και ορίστε τις σχετικές επιλογές εξόδου
Βήμα 4 επανεκκινήστε τον αισθητήρα.

1. Λειτουργία παραθύρου κανονικά ανοιχτό και λειτουργία επένδυσης θετικής κλίσης λειτουργίας εξόδου.
2. Λειτουργία παραθύρου κανονικά κλειστό και λειτουργία επένδυσης αρνητικής κλίσης λειτουργίας εξόδου.
3. Ενιαίο σημείο μεταγωγής, κανονικά ανοιχτή λειτουργία.
4. Ενιαίο σημείο μεταγωγής, κανονικά κλειστή λειτουργία.
5. Μονό σημείο διακόπτη με κανονικά ανοιχτή λειτουργία υστέρησης.
6. Ενιαίο σημείο διακόπτη με κανονικά κλειστή λειτουργία κενού υστέρησης.
7. Ανίχνευση παρουσίας αντικειμένου-κανονική ανοιχτή λειτουργία.
8. Ανίχνευση παρουσίας αντικειμένου-κλειστή ανοιχτή λειτουργία.

Σημείο μεταγωγής, Ρύθμιση απόστασης μόνο μετά την ενεργοποίηση. Το εσωτερικό ρολόι μπορεί να εξασφαλίσει ότι δεν μπορεί να αλλάξει μετά από 5 λεπτά μετά την ενεργοποίηση. Εάν θέλετε να αλλάξετε το σημείο μεταγωγής, ο χρήστης μπορεί να ορίσει την απόσταση αιτήματος μόνο μετά την επανεκκίνηση του ρεύματος.
Για τον τύπο εξόδου RS485.
Υπάρχουν 2 είδη στυλ εργασίας,
Ένα για αυτόματη μέτρηση, ο αισθητήρας θα μετρήσει επανειλημμένα την απόσταση ή το επίπεδο και η περίοδος μέτρησης μπορεί να ρυθμιστεί από το UART. Το αποτέλεσμα της μέτρησης μπορεί να ληφθεί κάθε φορά.
Το άλλο στυλ είναι η λειτουργία εξοικονόμησης ενέργειας όταν ο αισθητήρας βρίσκεται σε αδράνεια, έως ότου ο αισθητήρας λάβει την εντολή αναζήτησης με προ-κωδικό. Το πρωτόκολλο επικοινωνίας είναι Modus-RTU.
Για παράδειγμα, το αποτέλεσμα της μέτρησης μπορεί να διαβαστεί με πρόσβαση στον καταχωρητή 0x101 από το πρωτόκολλο Modbus.
Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μας για τον οδηγό μηχανικής λογισμικού.

Εάν ο αισθητήρας είναι εγκατεστημένος σε θερμοκρασία περιβάλλοντος πέσει κάτω από 0℃, θα πρέπει να κάνει καλά στα μέτρα προστασίας. Σε περίπτωση άμεσης τοποθέτησης του αισθητήρα σε μια διαμπερή οπή χρησιμοποιώντας τα χαλύβδινα παξιμάδια, πρέπει να στερεωθεί στη μέση του σπειρώματος του περιβλήματος.
