Τόπος καταγωγής: | Κίνα |
Μάρκα: | Kacise |
Αριθμό μοντέλου: | Σειρά KUS |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | 15*20*15cm, 0.3kg |
Χρόνος παράδοσης: | 5-8 εργάσιμες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100+ |
Εύρος: | 1m~50m | Τάση τροφοδοσίας: | 3.3… 30 VDC |
---|---|---|---|
Ρεύμα λειτουργίας: | ≤ 10 μΑ | Σήμα εξόδου: | 4-20mA/NPN/PNP/RS485/uart |
Ακρίβεια μέτρησης: | ≤ 1% F.S. | Αποζημίωση θερμοκρασίας: | Ναί |
Κυμαινόμενη ανάλυση: | 0.1mm/1mm | Θερμοκρασία εργασίας: | -40… 85℃ (233… 358K) |
Κατηγορία Προστασίας: | IP68 | Υλικό κελύφους: | PVDF |
Ηλεκτρική σύνδεση: | 5-πυρήνας το καλώδιο (αναλογική παραγωγή), 6 αφαιρεί τον πυρήνα το καλώδιο (παραγωγή διακοπτών) | ||
Υψηλό φως: | Μικροσκοπικός αισθητήρας υπερήχων,αισθητήρας μετατροπέα υπερήχων PVDF,αισθητήρας στάθμης υγρού μινιατούρας PVDF |

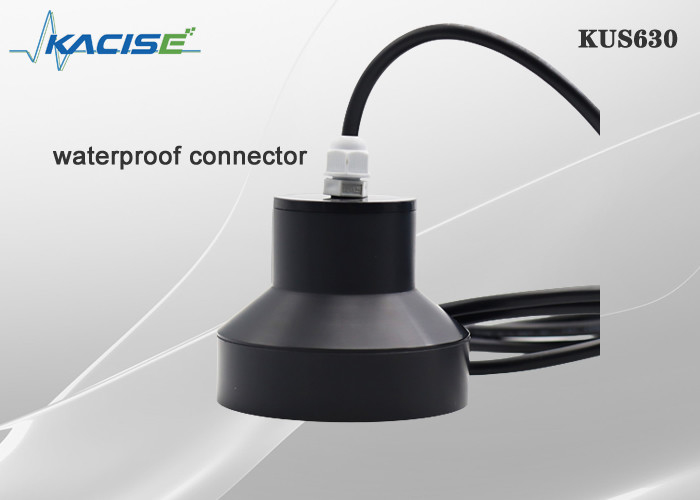

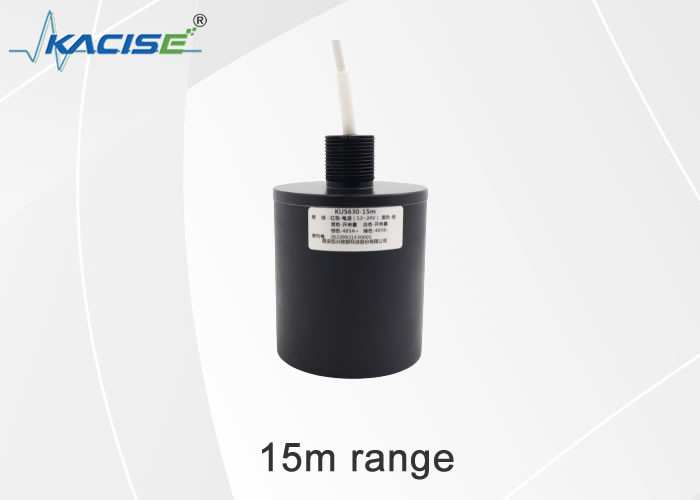

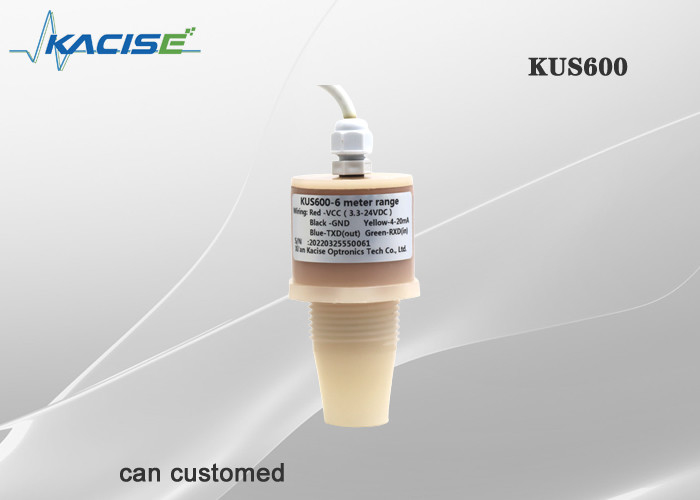

Ο μικρότερος ή μικροσκοπικός αισθητήρας υπερήχων της σειράς KUS Υλικό PVDF αισθητήρα στάθμης υγρού υπερήχων
1. Χαρακτηριστικά
2. Περιγραφή
Ο αισθητήρας στάθμης αντικειμένου υπερήχων/υγρού είναι εγκατεστημένος στο πάνω μέρος του δοχείου και υπό τον λειτουργικό έλεγχο της συνδυασμένης μονάδας και των ηλεκτρονικών εξαρτημάτων, ο αισθητήρας εκπέμπει μια δέσμη υπερηχητικών παλμών στο μετρούμενο αντικείμενο.Το ηχητικό κύμα ανακλάται από την επιφάνεια του αντικειμένου και μέρος της ανακλώμενης ηχούς λαμβάνεται από τον ανιχνευτή και μετατρέπεται σε ηλεκτρικό σήμα.Ο χρόνος από την εκπομπή υπερήχων έως την εκ νέου λήψη είναι ανάλογος της απόστασης από τον ανιχνευτή έως το μετρούμενο αντικείμενο.Η ηλεκτρονική μονάδα ανιχνεύει αυτόν τον χρόνο και υπολογίζει τη μετρούμενη απόσταση από τη γνωστή ταχύτητα του ήχου, ώστε να μπορεί να υπολογιστεί η τιμή της στάθμης.Δεδομένου ότι η θερμοκρασία επηρεάζει την ταχύτητα του ήχου, ο μετρητής πρέπει να μετρήσει τη θερμοκρασία για να διορθώσει την ταχύτητα του ήχου.Υπάρχουν πολλές επιλογές για το σύστημα τεσσάρων καλωδίων, το οποίο μπορεί να υποστηρίξει ταυτόχρονα επικοινωνία 4-20mA και RS485.

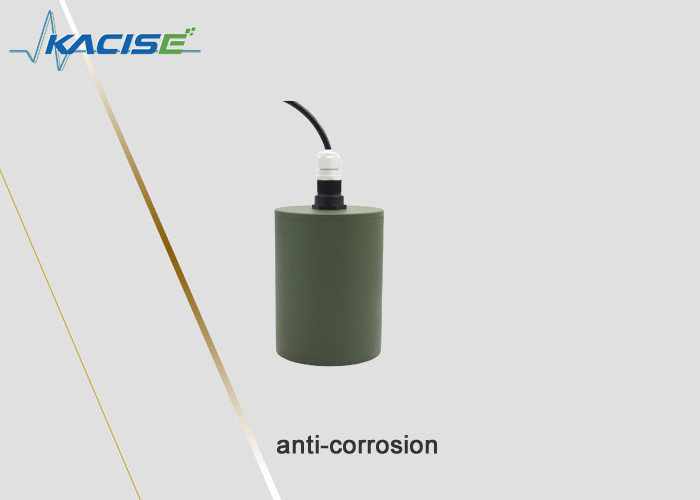

Το PVDF (φθοριούχο πολυβινυλιδένιο) έχει την ισχυρότερη σκληρότητα, χαμηλό συντελεστή τριβής, ισχυρή αντοχή στη διάβρωση, αντίσταση στη γήρανση, αντοχή στις καιρικές συνθήκες και καλή αντοχή στην ακτινοβολία μεταξύ των φθοριοπλαστικών.Είναι κατάλληλο για χρήση σε διάφορους εξωτερικούς χώρους, τηλεανίχνευση, επί τόπου οθόνη στάθμης/στάθμης υγρού.
3. Λειτουργία χαμηλής κατανάλωσης ενέργειας
Η λειτουργία εργασίας που έχει οριστεί στο 2 είναι η λειτουργία εργασίας χαμηλής κατανάλωσης ενέργειας.
Πώς να πραγματοποιήσετε τον αισθητήρα στάθμης και απόστασης υπερήχων χαμηλής κατανάλωσης ενέργειας
α) Χρησιμοποιήστε IC χαμηλής ισχύος
Χρησιμοποιούμε σχεδόν νέα IC με τα οποία η κατανάλωση ρεύματος είναι συνήθως χαμηλή.
β) Ελέγξτε την ισχύ κάθε κυκλώματος στον αισθητήρα.
Υπάρχουν τρία μέρη του κυκλώματος στον αισθητήρα, το κύκλωμα εκπομπής, το κύκλωμα λήψης και το βασικό κύκλωμα του mcu.Το mcu πραγματοποιεί διαχείριση κατανάλωσης ενέργειας επιτρέποντας τον έλεγχο της εργασίας κάθε τμήματος του κυκλώματος και στη συνέχεια ελέγχει την κατανάλωση ενέργειας.
γ) Όταν το ίδιο το mcu δεν λειτουργεί, μπαίνει σε κατάσταση αναστολής λειτουργίας για περαιτέρω μείωση της κατανάλωσης ενέργειας.
4.Συνθήκες εγκατάστασης
Εάν ο αισθητήρας είναι εγκατεστημένος σε θερμοκρασία περιβάλλοντος πέσει κάτω από 0℃, θα πρέπει να κάνει καλά στα μέτρα προστασίας.Σε περίπτωση άμεσης τοποθέτησης του αισθητήρα σε μια διαμπερή οπή χρησιμοποιώντας τα χαλύβδινα παξιμάδια, πρέπει να στερεωθεί στη μέση του σπειρώματος του περιβλήματος.
5.Πληροφορίες παραγγελίας
κΜΑΣ | Μοντέλο | Οαπόδοση | Μέγιστο εύρος | Περιγραφή |
550/600/630 | ||||
Προσαρμοσμένο | ||||
SW-1 | Έξοδος διακόπτη, SW-1 για μία έξοδο διακόπτη, SW-2 για 2 εξόδους διακόπτη | |||
mA | Έξοδος 3 καλωδίων 4-20mA | |||
5V | Η έξοδος είναι Vout 0-5V | |||
3V | Η έξοδος είναι Vout 0-3V | |||
RS485 | Η έξοδος είναι RS485 | |||
TTL | Έξοδος UART TTL | |||
ΧΧ μ |
XX m είναι το μέγιστο εύρος που μπορεί να ανιχνευθεί, το μέγιστο εύρος είναι 5 μέτρα Η προεπιλογή είναι 2,5 μέτρα |
|||
KUS | 550 | RS485 | 2μ |
