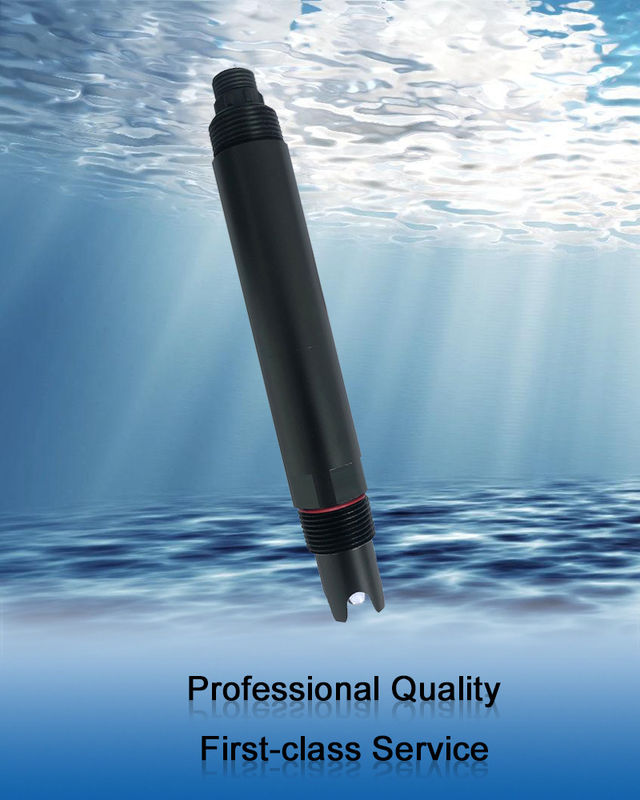

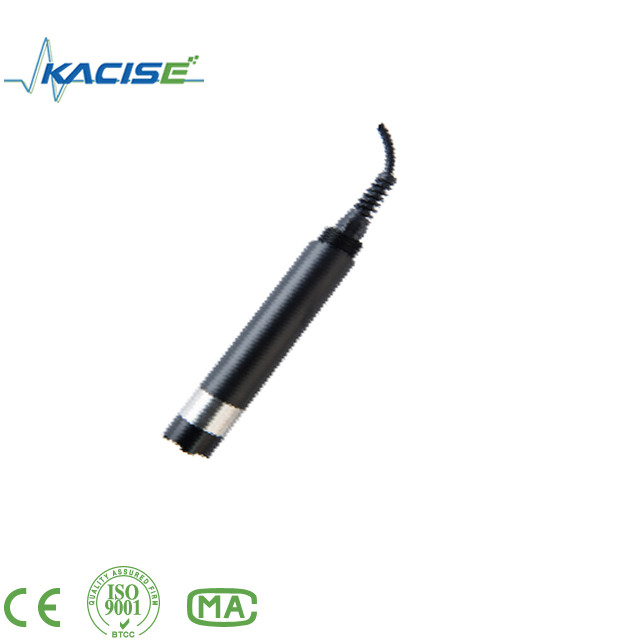

KPH601 Online PH Sensor Signal Output: RS-485 (Modbus/RTU Protocol) Διπλός διαφορικός ενισχυτής υψηλής αντίστασης

1.Περιβάλλον εφαρμογής

Χρησιμοποιείται για την παρακολούθηση της ποιότητας των υδάτων στο περιβάλλον, το διάλυμα οξέων/αλκαλίων/αλατιών, τη διαδικασία χημικής αντίδρασης και τη διαδικασία βιομηχανικής παραγωγής,μπορεί να ανταποκρίνεται στις απαιτήσεις της ηλεκτρονικής μέτρησης του pH για τις περισσότερες βιομηχανικές εφαρμογές.


2.Προϊόν

• Έξοδος σήματος: RS-485 (Πρωτόκολλο Modbus/RTU).
• Εύκολη σύνδεση με συσκευές τρίτων, όπως PLC, DCS, βιομηχανικοί υπολογιστές ελέγχου, ελεγκτές γενικής χρήσης, μη χαρτογραφικά όργανα καταγραφής ή οθόνες αφής.
• Διπλός διαφορικός ενισχυτής υψηλής αντίστασης με ισχυρή αντι-διαταραχή και γρήγορη ανταπόκριση.
• Ο κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας ανιχνευτής pH, το εσωτερικό διάλυμα αναφοράς εκκρίνεται εξαιρετικά αργά από τη μικροπορώδη γέφυρα αλατιού σε πίεση τουλάχιστον 100 kpa (1 Bar),και η αιμορραγία του συνεχίζεται για περισσότερο από 20 μήνεςΈνα τέτοιο σύστημα αναφοράς είναι πολύ σταθερό και η διάρκεια ζωής των ηλεκτροδίων επεκτείνεται κατά δύο φορές σε σύγκριση με τα συμβατικά βιομηχανικά ηλεκτρόδια.
• Εύκολη εγκατάσταση: 3/4 νήματα σωλήνων NPT για εύκολη υποβρύχια εγκατάσταση ή εγκατάσταση σε σωλήνες και δεξαμενές.
• Κατηγορία προστασίας IP68.

3.ΤεχνικήSΠροδιαγραφές

Σημείωση:Ο σύνδεσμος αισθητήρα είναι M16-5 πυρήνας αδιάβροχο κοινό αρσενικό κεφάλι.

4.Εγκατάσταση καιΕηλεκτρικόΓΕναρμόνιση

4.1 Εγκατάσταση

Σημείωση: Ο αισθητήρας δεν πρέπει να τοποθετείται ανάποδα ή οριζόντια όταν τοποθετείται, τουλάχιστον με γωνία 15 μοιρών ή μεγαλύτερη.

4.2 ΗλεκτρικάΣύνδεση

α) Κόκκινη γραμμή - καλώδιο τροφοδοσίας (12 ~ 24V)
β) Μαύρη γραμμή - έδαφος (GND)
γ) Γαλάζια γραμμή - 485A
δ) Λευκή γραμμή - 485 Β
ε) γυμνό σύρμα - προστατευμένο σύρμα
Μετά την ολοκλήρωση της καλωδίωσης, θα πρέπει να ελέγχεται προσεκτικά για να αποφευχθούν οι λανθασμένες συνδέσεις πριν από την ενεργοποίηση.

Προδιαγραφές καλωδίου: Λαμβάνοντας υπόψη ότι το καλώδιο βυθίζεται σε νερό (συμπεριλαμβανομένου του θαλασσινού νερού) για μεγάλο χρονικό διάστημα ή εκτίθεται στον αέρα, το καλώδιο έχει ορισμένη αντοχή στη διάβρωση.Η εξωτερική διάμετρος του καλωδίου είναι Φ6 mm και όλες οι διεπαφές είναι αδιάβροχες.

5.Διατήρηση

5.1 Χρήση καιΔιατήρηση

Κατά τη μέτρηση του αισθητήρα pH, πρέπει να καθαρίζεται σε αποσταγμένο νερό (ή αποιονισμένο νερό),και το χαρτί φίλτρου πρέπει να χρησιμοποιείται για την απορρόφηση της υγρασίας ώστε να αποφεύγεται η εισαγωγή ακαθαρσιών στο υπό δοκιμή υγρόΤο 1/3 του αισθητήρα πρέπει να εισάγεται στο διαλύμα που πρόκειται να υποβληθεί σε δοκιμή.
Ο αισθητήρας πρέπει να πλένεται όταν δεν χρησιμοποιείται, να τοποθετείται σε προστατευτικό μανδύα με διάλυμα χλωριούχου καλίου 3,5 mol/l ή να τοποθετείται σε δοχείο με 3.5 mol/l διάλυμα χλωριούχου καλίου.
Ελέγξτε αν το τερματικό είναι στεγνό. Εάν έχει λεκέδες, σκουπίστε το με απόλυτο αλκοόλ και στεγνώστε το. Αποφύγετε τη μακροχρόνια βύθιση σε αποσταγμένο νερό ή πρωτεϊνικό διάλυμα και αποφύγετε την επαφή με λίπος σιλικόνης.Με μεγαλύτερο αισθητήραΤο ανιχνευτικό χρησιμοποιείται για μεγάλο χρονικό διάστημα.πρέπει να βαθμολογείται με το μετρητή για βαθμολόγηση.
Όταν η βαθμονόμηση και η μέτρηση δεν μπορούν να εκτελεστούν ενώ ο αισθητήρας συντηρείται και συντηρείται με τον παραπάνω τρόπο, ο αισθητήρας έχει αποτύχει.

                                                  Τυποποιημένο pH tampon RεφερένειαΠίνακας

Η πραγματική ανάγνωση και το πρότυπο του οργάνου έχουν μερικές φορές σφάλμα ± 1 λέξη.

5.2 Εκτύπωση

Σημείωση: Ο αισθητήρας έχει βαθμονομηθεί πριν από την έξοδο από το εργοστάσιο.
α) Μηδενική βαθμονόμηση
Χρησιμοποιείται 250 ml αποσταγμένου νερού σε κυλίνδρο μέτρησης, χύνεται σε φλιτζάνι, προστίθεται ένα πακέτο σκόνης βαθμονόμησης με pH=6.86, αναμιγνύεται ομοιόμορφα με γυάλινη ράβδο μέχρι να διαλυθεί πλήρως η σκόνη, ρυθμίζεται το διάλυμα με pH=6.86, τοποθετήστε τον αισθητήρα στο διάλυμα, περιμένετε για 3 5 λεπτά, αφού η τιμή είναι σταθερή, δείτε αν η τιμή που εμφανίζεται είναι 6.86Εάν όχι, πρέπει να εκτελέσετε μηδενική βαθμονόμηση.

β) Κλιμάκωση κλίσης
Για το όξινο διάλυμα: Πάρτε 250 ml αποσταγμένου νερού σε κυλίνδρο μέτρησης, χύστε σε ποτήρι, προσθέστε ένα πακέτο σκόνης βαθμονόμησης με pH=4.00, ανακατεύεται ομοιόμορφα με γυάλινη ράβδο μέχρι να διαλυθεί πλήρως η σκόνη και το διάλυμα ρυθμίζεται σε pH=4.00Μετά την σταθεροποίηση της τιμής, ελέγξτε αν η τιμή είναι 4.00Εάν όχι, απαιτείται βαθμονόμηση της κλίσης.
Για αλκαλικό διάλυμα: Πάρτε 250 ml αποσταγμένου νερού σε κυλίνδρο μέτρησης, χύστε σε φλιτζάνι, προσθέστε ένα πακέτο σκόνης βαθμονόμησης με pH=9.18, ανακατεύεται ομοιόμορφα με γυάλινη ράβδο μέχρι να διαλυθεί πλήρως η σκόνη και το διάλυμα ρυθμίζεται σε pH=9.18Μετά την σταθεροποίηση της τιμής, ελέγξτε αν η οθόνη είναι 9.18Εάν όχι, απαιτείται βαθμονόμηση της κλίσης.

6.Ποιότητα καιSΥπηρεσία

6.1 ΠοιότηταΑσφάλιση

• Το τμήμα επιθεώρησης ποιότητας έχει τυποποιημένες διαδικασίες επιθεώρησης, προηγμένο και τέλειο εξοπλισμό δοκιμών και μέσα, και αυστηρά σύμφωνα με τους κανονισμούς,να πραγματοποιήσει δοκιμή γήρανσης 72 ωρών και δοκιμή σταθερότητας στο προϊόν, και να μην επιτρέπεται να εγκαταλείψει το εργοστάσιο ούτε ένα προϊόν που δεν πληροί τις προϋποθέσεις.
• Ο παραλήπτης επιστρέφει απευθείας την παρτίδα του προϊόντος με ποσοστό ανεπάρκειας 2%, ενώ όλα τα έξοδα βαρύνουν τον προμηθευτή.Το πρότυπο αναφοράς αναφέρεται στην περιγραφή του προϊόντος που παρέχεται από τον προμηθευτή.
• Να εγγυηθούν την ποσότητα των εμπορευμάτων και την ταχύτητα αποστολής.

6.2 Συσκευές καιSΠάρτεΠΤέχνη
Το προϊόν αυτό περιλαμβάνει:

• 1 αισθητήρας
• Χόνδρος βαθμονόμησης 3 συσκευασίες
• 1 αντίγραφο του εγχειριδίου
• 1 πιστοποιητικό

6.3 Μετά την πώλησηSΥπηρεσίαΓπαραίτηση
Η εταιρεία παρέχει τοπική υπηρεσία μετά την πώληση εντός ενός έτους από την ημερομηνία πώλησης, αλλά δεν περιλαμβάνει ζημιές που προκλήθηκαν από ακατάλληλη χρήση.Αλλά το κόστος της αποστολής πρέπει να είναι αλαζονικό.Αν καταστραφεί στο δρόμο, η εταιρεία θα επισκευάσει δωρεάν το όργανο.
