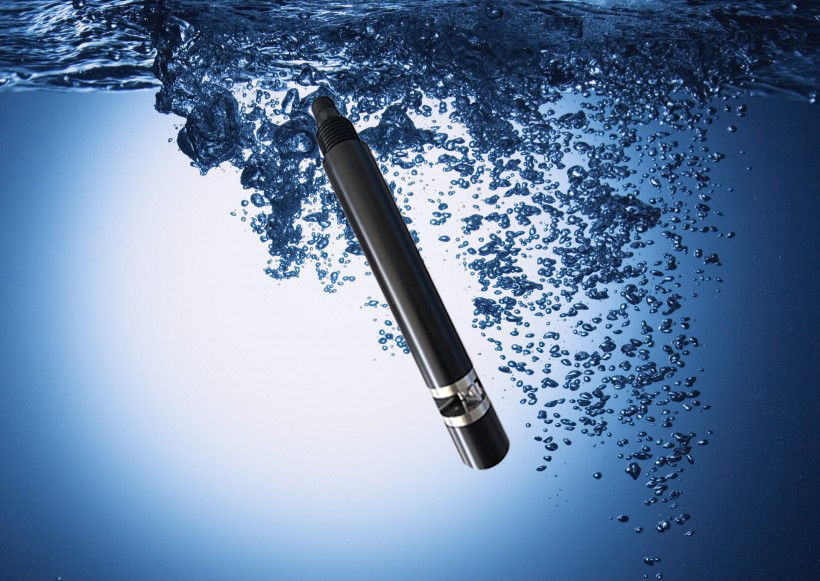

KCD310 Online αισθητήρας COD χωρίς αντιδραστήρες χωρίς ρύπανση μικρό μέγεθος πιο βολικό COD θολή και θερμοκρασία

1- Αρχή

Πολλές οργανικές ενώσεις που διαλύονται στο νερό απορροφούν το υπεριώδες φως.η περιεκτικότητα σε διαλυμένους οργανικούς ρύπους στο νερό μπορεί να μετρηθεί με ακρίβεια μετρώντας την απορρόφηση αυτών των οργανικών ενώσεων σε υπεριώδες φως μήκους κύματος 254 nm. Ο ηλεκτρονικός αισθητήρας COD KCD310 χρησιμοποιεί δύο πηγές φωτός, ένα υπεριώδες φως για τη μέτρηση της περιεκτικότητας σε COD στο νερό, το άλλο φως αναφοράς για τη μέτρηση της θολούτητας του νερού, επιπλέον,η εξασθένιση της οπτικής διαδρομής αντισταθμίζεται με ειδικό αλγόριθμο, η οποία μπορεί να εξαλείψει σε κάποιο βαθμό τις παρεμβολές των ακαθαρσιών σωματιδίων, ώστε να επιτευχθεί μια πιο σταθερή και αξιόπιστη μέτρηση.

2.Τα χαρακτηριστικά

• Χωρίς αντιδραστήρες, χωρίς ρύπανση, οικονομική και περιβαλλοντική προστασία
• Μικρό μέγεθος, πιο βολική εγκατάσταση, συνεχής παρακολούθηση της ποιότητας του νερού σε απευθείας σύνδεση
• Μπορεί να μετρηθεί ο γάδος, η θολούρα και η θερμοκρασία
• Συμπληρώνει αυτόματα τις παρεμβολές θολωσίας
• Με βούρτσα καθαρισμού για την αποφυγή βιολογικής προσκόλλησης
• Μικρή μετατόπιση, γρήγορη απόκριση, ακριβέστερη μέτρηση
• Ακόμη και η μακροπρόθεσμη παρακολούθηση είναι εξαιρετικά σταθερή
• Χωρίς συντήρηση, μακρά διάρκεια ζωής και χαμηλό κόστος
• Ψηφιακός αισθητήρας, διεπαφή RS-485, πρωτόκολλο Modbus/RTU
• Ηλεκτρονικά χαμηλής ισχύος, σχεδιασμός κατά των παρεμβολών

3Τεχνικές προδιαγραφές

4.Διαστασιακό σχέδιο

Σημείωση: Ο σύνδεσμος αισθητήρα είναι M16-5 πυρήνας αδιάβροχος σύνδεσμος

5Εγκατάσταση και ηλεκτρική σύνδεση

5.1 Εγκατάσταση

Όταν κρέμεται αισθητήρας θα πρέπει να αποφεύγεται λόγω της ροής του νερού, εγκατάσταση αισθητήρα, όχι περισσότερο από 2 μέτρα από το βάθος της επιφάνειας του νερού Σε έναν αισθητήρα που χτυπά ένα τοίχο ή άλλη υδραυλική δομή,Αν το ρεύμα είναι πολύ ισχυρόΠαρακαλώ φτιάξτε τον αισθητήρα.

Τοποθετήστε τον αισθητήρα σε απόσταση 2 μέτρων από την επιφάνεια του νερού.

Ο αισθητήρας μειώθηκε κατά 30 cm κάτω από το χαμηλότερο δυνατό επίπεδο νερού, λαμβάνοντας υπόψη τη διακύμανση του επιπέδου του νερού.

Ο αισθητήρας τοποθετείται στο νερό όπου δεν υπάρχουν φυσαλίδες.

Συνιστάται η εγκατάσταση καλωδιακής κάλυψης έξω από το καλώδιο αισθητήρα.

5Ηλεκτρική σύνδεση

Το καλώδιο είναι ένα καλώδιο προστατευμένο με 4 πυρήνες στρεβλωμένου ζευγαριού που ορίζεται σε σειρά γραμμών:

Κόκκινο καλώδιο -- καλώδιο τροφοδοσίας (12 ~ 24VDC)

Μαύρη γραμμή (GND)

Γαλάζια Γραμμή - 485α

Λευκή γραμμή -- 485b

Πριν από την ηλεκτροδότηση, η ακολουθία καλωδίωσης πρέπει να ελέγχεται προσεκτικά για να αποφεύγονται περιττές απώλειες που προκαλούνται από σφάλματα καλωδίωσης.

Οδηγίες καλωδίωσης: Να λαμβάνεται υπόψη η μακροχρόνια βύθιση του καλωδίου στο νερό (συμπεριλαμβανομένου του θαλασσινού νερού) ή η έκθεση του στον αέρα, όλες οι καλωδιώσεις απαιτούνται για την αδιάβροχη επεξεργασία,Το καλώδιο πελάτη πρέπει να έχει μια ορισμένη αντιασβίαση.

6Διατήρηση

 6.1 Προγραμματισμός και μέθοδοι συντήρησης

 Προγραμματισμός συντήρησης

Για να εξασφαλιστεί η ακριβής μέτρηση, ο καθαρισμός είναι πολύ σημαντικός, ο τακτικός καθαρισμός του αισθητήρα συμβάλλει στη σταθερότητα των δεδομένων.

Σημείωση: η συχνότητα συντήρησης στον παραπάνω πίνακα συνιστάται μόνο.

Μέθοδος συντήρησης

1) επιφάνεια του αισθητήρα: καθαρίστε την επιφάνεια του αισθητήρα με νερό της βρύσης.

2) ελέγξτε το καλώδιο του αισθητήρα: το καλώδιο δεν πρέπει να είναι σφιχτό όταν λειτουργεί κανονικά, διαφορετικά είναι εύκολο να σπάσει το καλώδιο μέσα στο καλώδιο και να προκαλέσει τον αισθητήρα δεν μπορεί να λειτουργήσει κανονικά.

3) ελέγξτε αν το παράθυρο μέτρησης του αισθητήρα είναι βρώμικο και αν η βούρτσα καθαρισμού είναι κανονική.

4) ελέγξτε την βούρτσα αισθητήρα για ζημιές.

5) μετά από 18 μήνες συνεχούς χρήσης, να επιστρέψει στο εργοστάσιο για να αντικαταστήσει τη δυναμική συσκευή σφράγισης.

Σημειώσεις

Ο ανιχνευτής περιέχει ευαίσθητα οπτικά και ηλεκτρονικά εξαρτήματα.

 6.2 Διαμετρία των αισθητήρων

Καθορισμός θολωσίας

 Μηδενική βαθμονόμηση: πάρτε τη σωστή ποσότητα υγρού μηδενικής θολωσίας με το μεγάλο ποτήρι, βάλτε τον αισθητήρα στο διάλυμα κατακόρυφα,και βαθμονόμηση του μηδενικού σημείου μετά από 3 ~ 5 λεπτά αριθμητικής σταθεροποίησης- Παράρτημα αναφοράς των οδηγιών.

Κλιμάκωση κλίσης: ο αισθητήρας τοποθετείται σε διάλυμα σε 100NTU τυποποιημένο διάλυμα για 3 ~ 5 λεπτά μετά την αριθμητική σταθεροποίηση.

Κλιματισμός γάδου

Το Khp (φθαλικό υδρογόνο καλίου, C8H5KO4) είναι ένα κοινό χημικό αντιδραστήρα, το οποίο μπορεί να χρησιμοποιηθεί για την παρασκευή τυποποιημένου διαλύματος COD.

Παρασκευή τυποποιημένου διαλύματος

1 ζυγίζει με ακρίβεια 0,8503g KHP σε φιαλίδιο 1000 ml. Γεμίζει με αποσταγμένο ή αποιονισμένο νερό στο υψηλότερο επίπεδο.

2 χύνεται 100 ml του διαλύματος σε φιάλη 1000 ml και στη συνέχεια γεμίζεται με αποσταγμένο ή αποιονισμένο νερό μέχρι το υψηλότερο επίπεδο.Το διάλυμα με συγκέντρωση 5 mg/l παρασκευάστηκε με την ίδια μέθοδο..

Αποθηκεύστε το συμπυκνωμένο τυποποιημένο διάλυμα (βήμα 2.1) σε ένα μαύρο γυάλινο μπουκάλι και αποθηκεύστε σε χαμηλή θερμοκρασία για να αποφευχθεί η αποσύνθεσή του.2) πρέπει να χρησιμοποιείται εντός 24 ωρών από την παρασκευή..

Κλιματισμός (κλιματισμός 2 σημείων)

1 ο αισθητήρας τοποθετήθηκε σε διάλυμα 5 mg/l COD και όλες οι διαδρομές φωτός επιβεβαιώθηκαν ότι βυθίστηκαν σε νερό > 2 cm χωρίς φυσαλίδες.δ.

2 τοποθετήστε τον αισθητήρα σε διάλυμα 100MG/L COD και βαθμονόμηση της κλίσης σύμφωνα με την εντολή του παραρτήματος.

Σημείωση: 1. Η KHP έχει καρκινογόνο κίνδυνο, παρακαλούμε να φοράτε γάντια κατά τη λειτουργία, αποφύγετε την επαφή με το δέρμα.

2. Κατά την βαθμονόμηση, πρώτα βαθμονόμηση της θερμοκρασίας, στη συνέχεια βαθμονόμησητην θολούρα, και κατόπιν βαθμολογεί το COD.

3Εάν η κλίση έχει βαθμολογηθεί και η τιμή του αισθητήρα δεν αλλάζει εντός 3 λεπτών, σβήστε και ενεργοποιήστε ξανά.

Σημειώσεις

Για να προστατεύσει τον αισθητήρα από τον ήλιο

Παρακαλώ μην αγγίξετε τον αισθητήρα με το χέρι σας.

Η επιφάνεια του αισθητήρα είναι απαλλαγμένη από φυσαλίδες αέρα κατά τη διάρκεια της μέτρησης και της βαθμονόμησης.

Αποφύγετε την άμεση εφαρμογή μηχανικής πίεσης (πίεση, γρατζουνιές κλπ.) στον αισθητήρα κατά τη διάρκεια της χρήσης

6.3 Συχνές ερωτήσεις

7Ποιότητα και Υπηρεσία

7.1 Διασφάλιση ποιότητας

Τα τμήματα ελέγχου ποιότητας έχουν τυποποιημένες διαδικασίες ελέγχου, με προηγμένο και τέλειο εξοπλισμό και μέσα δοκιμών, και σε αυστηρή συμμόρφωση με τους κανόνες ελέγχου,72-ωρη παλαίωση των προϊόντων για πειραματικές χρήσεις, πειράματα σταθερότητας, δεν επιτρέπουν ένα μη ειδικευμένο προϊόν εργοστάσιο.

Ο παραλήπτης επιστρέφει την παρτίδα του προϊόντος με ποσοστό μη συμμόρφωσης 2%, ενώ το σύνολο του κόστους βαρύνει τον προμηθευτή.Το πρότυπο αντιστάθμισης αναφέρεται στην περιγραφή του προϊόντος που παρέχεται από τον προμηθευτή.

Να εγγυηθούν την ποσότητα και την ταχύτητα της παράδοσης.

7.2 Ανταλλακτικά

Το προϊόν αυτό περιλαμβάνει:

1 αισθητήρας

1 αντίγραφο εγχειριδίου χρήσης

Πιστοποιητικό 1

7.3 Δεσμεύσεις για υπηρεσίες μετά την πώληση

Η εταιρεία μας παρέχει υπηρεσίες μετά την πώληση για ένα έτος από την ημερομηνία πώλησης, αλλά δεν περιλαμβάνει ζημιές που προκαλούνται από ακατάλληλη χρήση.,η εταιρεία θα επισκευάσει δωρεάν τη ζημία του οργάνου.
