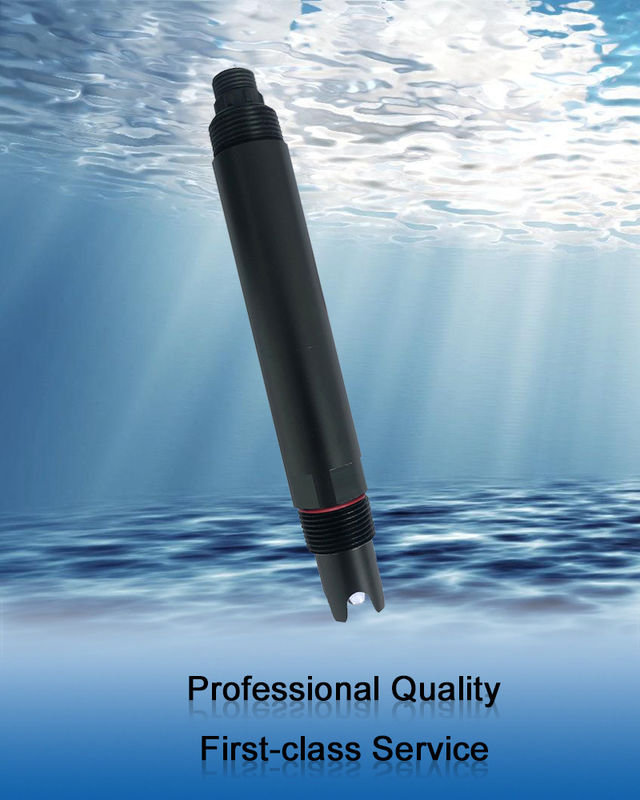

KPH601 Επεξεργασία σήματος αισθητήρα PH σε απευθείας σύνδεση: RS-485 (Πρωτόκολλο Modbus/RTU)

1.Επεξεργασία σήματος και περιβαλλοντικές επιρροές

Κλιματισμός και έλεγχοςΤο ηλεκτρόδιο χαρακτηρίζεται από το μηδενικό του σημείο και την κλίση του. Εκτός από την βαθμονόμηση δύο σημείων, υπάρχουν και άλλες μεθόδους που μπορούν να παρακολουθήσουν την απόδοση του ηλεκτρόδου.μπορεί να εκτελεστεί η λεγόμενη βαθμονόμηση ενός σημείου, υπό την προϋπόθεση ότι η κλίση παραμένει σταθερή.το ηλεκτρόδιο δεν χρειάζεται να αφαιρεθεί από τη διαδικασίαΟ διαβιβαστής pH μπορεί να ρυθμιστεί χρησιμοποιώντας την τιμή pH που λαμβάνεται για το δείγμα στο εργαστήριο.πρέπει να λαμβάνεται υπόψη ότι η τιμή pH του μετρούμενου διαλύματος είναι συνάρτηση διαφορετικών παραμέτρων, όπως η θερμοκρασία, επίπεδο διαλυμένου C02, ολοκλήρωση της αντίδρασης κλπ.Μια δεύτερη δυνατότητα για τον έλεγχο του συστήματος είναι να προσδιοριστεί τόσο το μηδενικό σημείο όσο και η κλίση στο εργαστήριο και στη συνέχεια να εισαχθούν οι τιμές στον πομπό pH.

Αντιστάθμιση θερμοκρασίαςΗ αυτόματη αντιστάθμιση θερμοκρασίας χρησιμοποιείται γενικά στη βιομηχανία, εκτός από τις περιπτώσεις που η βαθμονόμηση και η μέτρηση του pH πραγματοποιούνται σε σταθερή θερμοκρασία.Εάν η θερμοκρασία της διαδικασίας δεν διαφέρει από την θερμοκρασία δωματίου κατά περισσότερο από 10°C, η αντιστάθμιση της θερμοκρασίας δεν είναι συχνά απαραίτητη, δεδομένου ότι το σφάλμα μέτρησης είναι μικρότερο από 0,15 μονάδες pH.

Ακρίβεια και αναπαραγωγικότητα των τιμών μέτρησηςΟι κύριες διαφορές μεταξύ της μέτρησης του pH στο εργαστήριο και στη βιομηχανία είναι η συχνότητα της βαθμονόμησης και η προσβασιμότητα του συνόλου pH.Η ακρίβεια και η αναπαραγωγικότητα των μετρούμενων τιμών εξαρτώνται κυρίως από τη συχνότητα βαθμονόμησης και συντήρησης του ηλεκτρόδου..

ΠεριβάλλονΟι περιβαλλοντικές επιρροές επηρεάζουν κυρίως το καλώδιο και τον πομπό pH. Οι πιο σημαντικοί παράγοντες είναι η θερμοκρασία του περιβάλλοντος, η σχετική υγρασία και τα ηλεκτρομαγνητικά πεδία.στην βιομηχανική τάξη προστασίας IP65 θα πρέπει να τηρείταιΟ διαβιβαστής pH πρέπει να σχεδιάζεται σύμφωνα με τις απαιτήσεις για κάθε ζώνη ασφαλείας.

ΚαλώδιοΤα μεγάλα καλώδια είναι ευάλωτα στις διαταραχές, δεδομένου ότι τα σήματα έχουν υψηλή αντίσταση.Ένα ομοαξονικό καλώδιο χρησιμοποιείται ως καλώδιο σύνδεσης ηλεκτροδίωνΣε περίπτωση ισχυρών ηλεκτρομαγνητικών διαταραχών (που προκαλούνται, για παράδειγμα, από κινητήρες) είναι σκόπιμο να χρησιμοποιείται τριάξιο καλώδιο (μια ομοάξιο καλώδιο με πρόσθετη ασπίδα),που απαιτεί σωστή γείωση της εξωτερικής ασπίδαςΗ εξωτερική ασπίδα πρέπει να είναι γειωμένη μόνο σε ένα μέρος.

Ερμηνεία σήματοςΓια τον κλιματισμό σήματος, οι πομποί απομονώνονται γαλβανικά μεταξύ εισόδου και εξόδου για να αποφευχθούν οι βρόχοι εδάφους.Αυτό βοηθά στην αποφυγή των διαταραχών που προκαλούνται από πιθανές διαφορές μεταξύ του υποδομής του πομπού και των δυνατοτήτων εδάφους στο δοχείοΤα ρεύματα αυτά θα ρέουν μέσω του ηλεκτρόδου αναφοράς και θα εμφανίζονται ως σφάλμα σήματος ή ακόμη και θα καταστρέφουν το σύστημα αναφοράς.Αυτά τα είδη διαταραχών εξαλείφονται χωρίς εξαίρεση μέσω της γαλβανικής απομόνωσης.- Ψηφιακά συστήματα μέτρησης Η ανάπτυξη κατά την τελευταία δεκαετία ψηφιακών συστημάτων μέτρησης αναλυτικών διεργασιών για το pH και άλλες παραμέτρους,έχει φέρει σημαντικές βελτιώσεις στις λειτουργίες των αισθητήρωνΟι εν λόγω μηχανισμοί περιλαμβάνουν την ψηφιακή μετάδοση του σήματος μέτρησης από τον αισθητήρα στον πομπό.Αυτό εξαλείφει την επιρροή των προαναφερθέντων περιβαλλοντικών παραγόντων και του μήκους του καλωδίου στην ακεραιότητα του σήματος..

2.ΤεχνικήSΠροδιαγραφές

3.ΔιαμετρικέςDράβδισμα

Σημείωση:Ο σύνδεσμος αισθητήρα είναι M16-5 πυρήνας αδιάβροχο κοινό αρσενικό κεφάλι.

4.Εγκατάσταση

Σημείωση: Ο αισθητήρας δεν πρέπει να τοποθετείται ανάποδα ή οριζόντια όταν τοποθετείται, τουλάχιστον με γωνία 15 μοιρών ή μεγαλύτερη.
