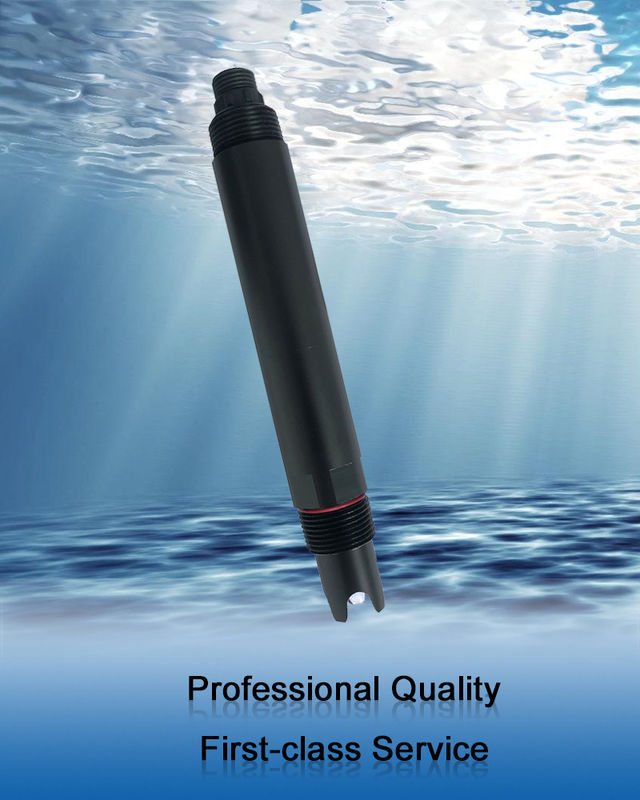

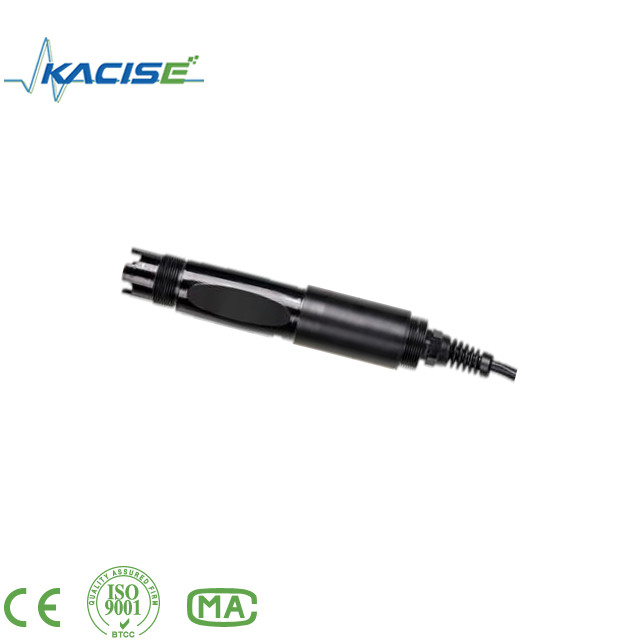

KPH601 Επεξεργασία σήματος αισθητήρα PH σε απευθείας σύνδεση: RS-485 (Πρωτόκολλο Modbus/RTU)

1- Αντιστάθμιση θερμοκρασίας

Συμπεριφορά θερμοκρασίας/χρόνου των συνδυασμένων ηλεκτροδίωνΌταν η αλλαγή θερμοκρασίας του μέσου είναι γρήγορη, ένα συμβατικό ηλεκτρόδιο pH θα παρασυρθεί μέχρι η θερμοκρασία του ηλεκτρόδου και του μέσου να εξισωθεί.Για να αντιδράσει γρήγορα ένα ηλεκτρόδιο συνδυασμού στις αλλαγές θερμοκρασίας του μέσου, η θερμοκρασία του εσωτερικού στοιχείου αποσύνδεσης και του εξωτερικού στοιχείου αναφοράς πρέπει πάντα να είναι ταυτόσημες.

Τα βέλτιστα ηλεκτρόδια διακρίνονται κυρίως από τη συμμετρική θέρμανση ή ψύξη των στοιχείων εκτόξευσης.Έχουν τον ίδιο συντελεστή θερμοκρασίας και ισοθερμική διασταύρωση σε pH 7 και 0 mVΈτσι, μπορεί να εξασφαλιστεί ένας σύντομος χρόνος απόκρισης στις αλλαγές της θερμοκρασίας, καθώς και μια ακριβής αντιστάθμιση της θερμοκρασίας.

2Γενικές πληροφορίες για το pH

Β.1 Θεωρία μέτρησης του pH

Το pH είναι ο αρνητικός λογάριθμος της δραστηριότητας των ιόντων υδρογόνου και μέτρο οξύτητας ή

αλκαλικότητα διαλύματος.

pH = ∆ημηνεία A[H+]

Το pH μετράται συνήθως με χρήση γυάλινου ηλεκτρόδου και ηλεκτρόδου αναφοράς.

Το γυάλινο ηλεκτρόδιο λειτουργεί ως μετατροπέας, μετατρέποντας χημική ενέργεια (το ιόν υδρογόνου

Η αντίδραση είναι ισορροπημένη και η

Το ηλεκτρικό κύκλωμα ολοκληρώνεται από τη ροή ιόντων από το διάλυμα αναφοράς στο διάλυμα

υπό δοκιμή.

Το ηλεκτρόδιο και το διάλυμα αναφοράς μαζί αναπτύσσουν μια τάση (emf) της οποίας το μέγεθος

εξαρτάται από τον τύπο του ηλεκτρόδου αναφοράς, την εσωτερική κατασκευή του γυαλιού

Η τάση αυτή είναι

εκφραζόμενη με την εξίσωση Nernst:

Ε = Εο ∆ (2,3 RT/F) x λογότυπο Α[H+]

Ε = Εο (πτωχή κλίση) x λογισμικό Α[H+]

όπου:

Ε = η εμφ του κυττάρου

Eo = το μηδενικό δυναμικό του συστήματος.

κατασκευή του γυαλιού και των ηλεκτροδίων αναφοράς.

R = σταθερά αερίου

T = θερμοκρασία σε Kelvin

Α[H+] = δραστηριότητα του ιόντος υδρογόνου (που θεωρείται ισοδύναμη με τη συγκέντρωση του

ιόντα υδρογόνου)

F = σταθερά του Φαράντεϊ

Για κάθε μονάδα μεταβολής του pH (ή δεκαετούς μεταβολής της συγκέντρωσης ιόντων) η emf του

Το ζεύγος ηλεκτροδίων αλλάζει κατά 59,16 mV στους 25 °C.

του ηλεκτρόδου.

Το ζεύγος ηλεκτροδίων pH βαθμολογείται χρησιμοποιώντας διαλύματα γνωστών και σταθερών ιόντων υδρογόνου

Οι διαλύσεις απόσβεσης χρησιμοποιούνται για την βαθμονόμηση τόσο των

Ισοδύναμο ηλεκτροδίου και κλίση.

3.ΤεχνικήΠροδιαγραφές

4.ΔιαμετρικέςDράβδισμα

Σημείωση:Ο σύνδεσμος αισθητήρα είναι M16-5 πυρήνας αδιάβροχο κοινό αρσενικό κεφάλι.

5.Εγκατάσταση

Σημείωση: Ο αισθητήρας δεν πρέπει να τοποθετείται ανάποδα ή οριζόντια όταν τοποθετείται, τουλάχιστον με γωνία 15 μοιρών ή μεγαλύτερη.
