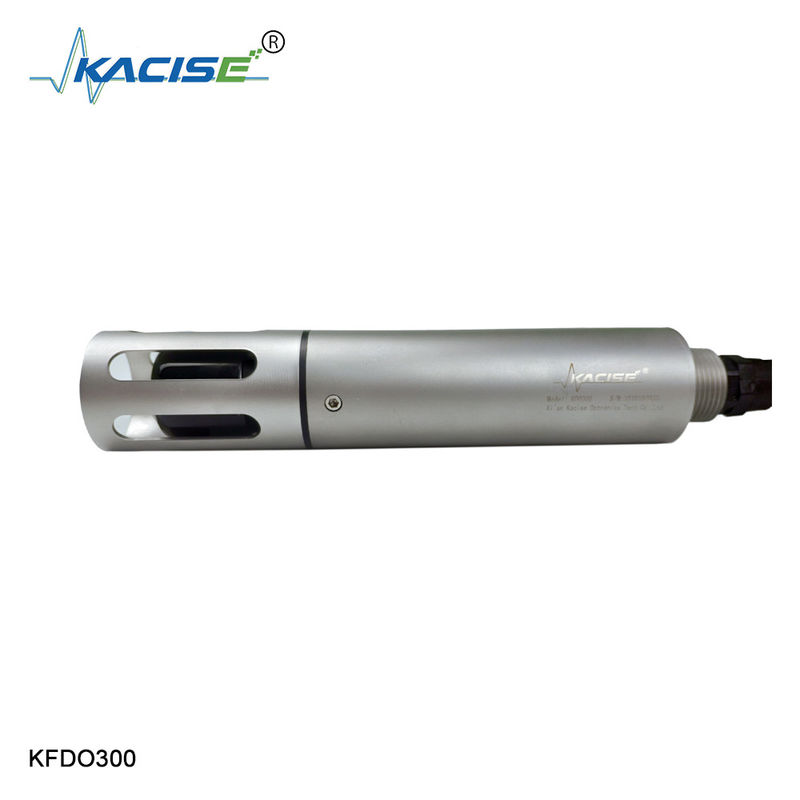

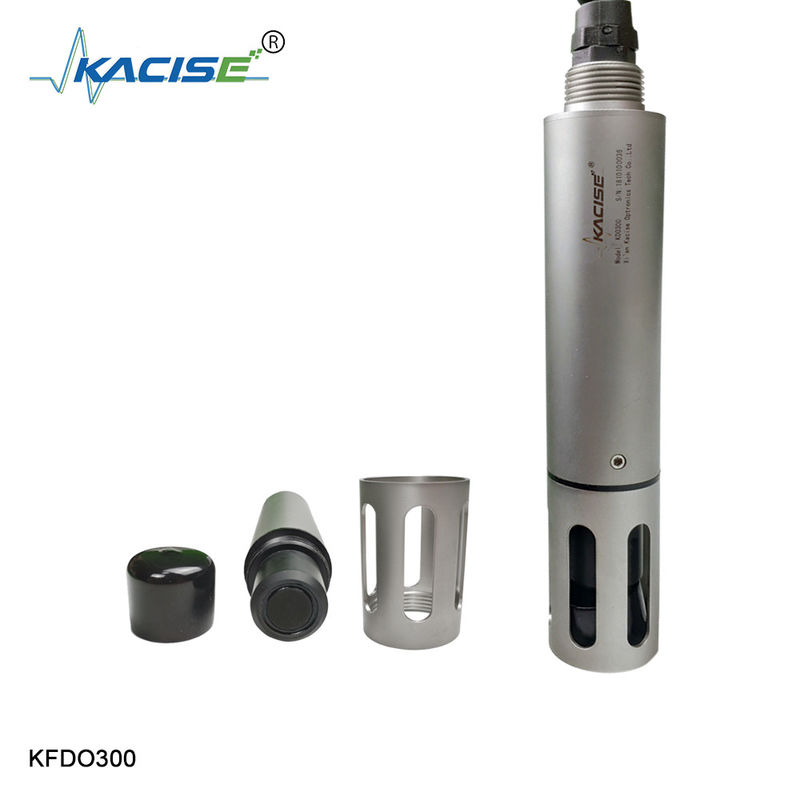

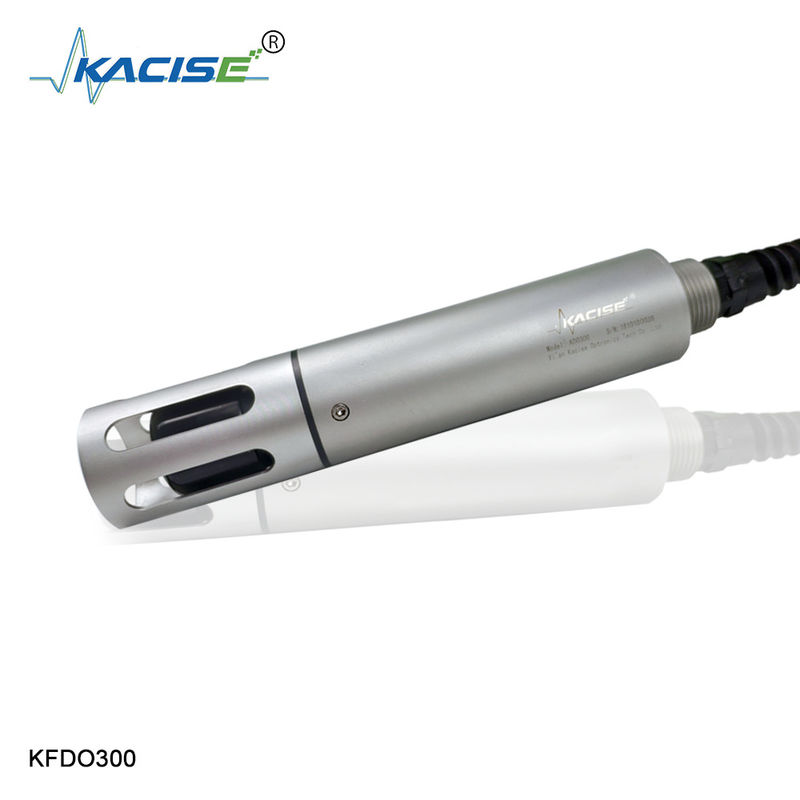

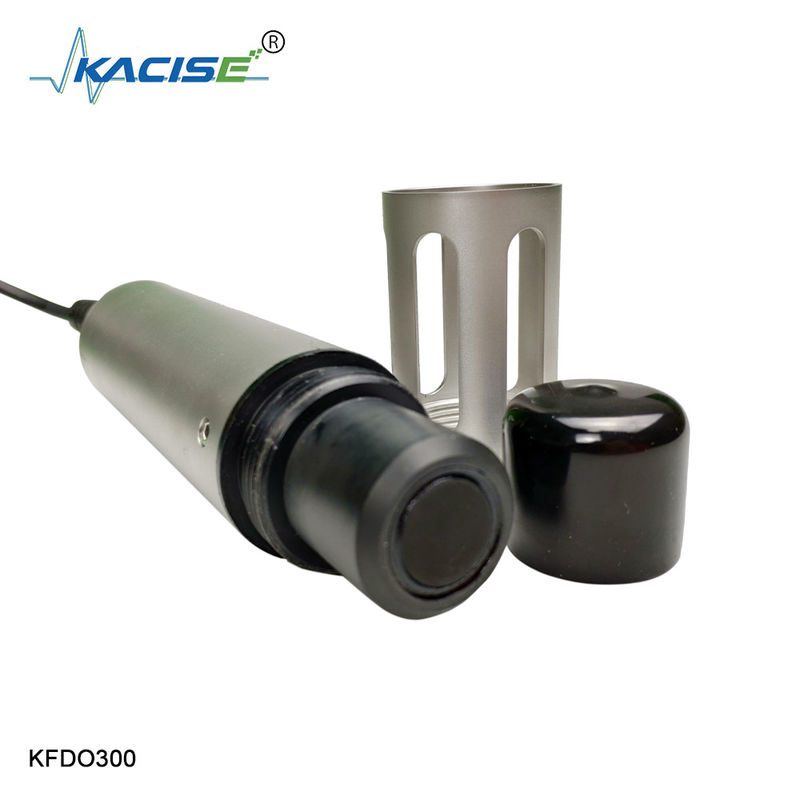

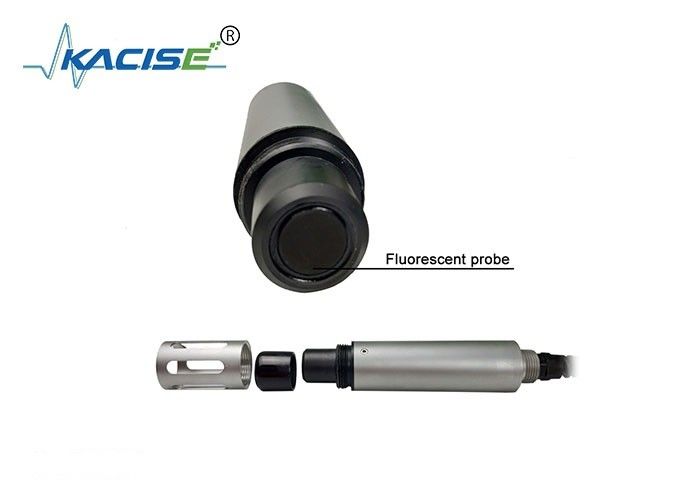

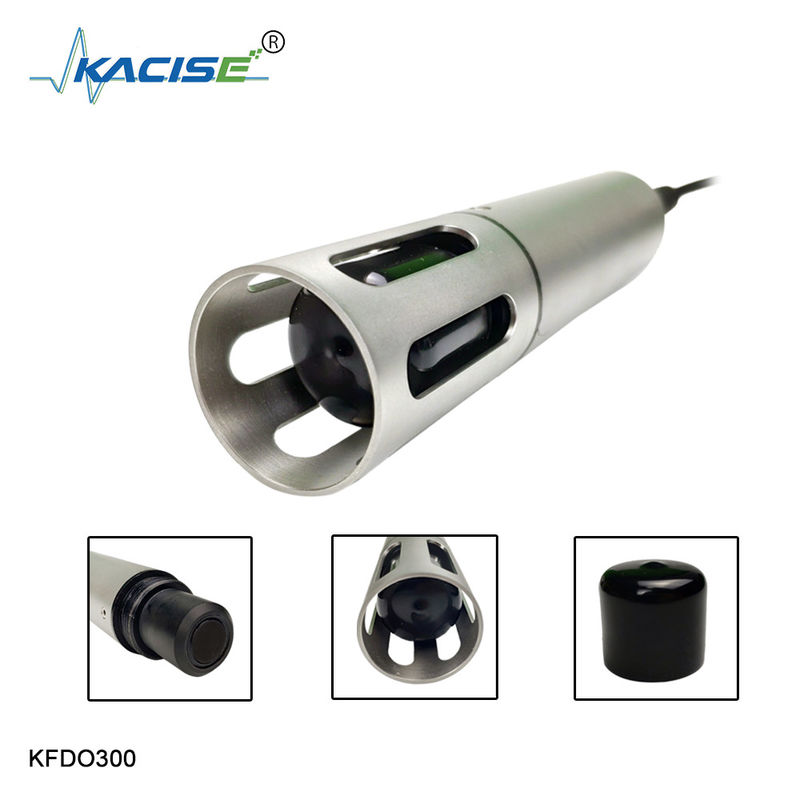

KFDO300 σε απευθείας σύνδεση διαλυμένος φθορισμός αισθητήρας ποιότητας νερού αισθητήρων οξυγόνου

Χαρακτηριστικά

Ενσωματωμένο σχέδιο, αντι-ηλεκτρομαγνητική παρέμβαση

Ενσωματωμένος αισθητήρας θερμοκρασίας, σε πραγματικό χρόνο αλατότητα υποστήριξης αποζημιώσεων θερμοκρασίας και αποζημίωση πίεσης αέρα

Περίπτωση ανοξείδωτου, αδιάβροχος βαθμός IP68, κατάλληλος για τις διάφορες συνθήκες εργασίας

RS485 παραγωγή σημάτων, τυποποιημένο πρωτόκολλο Modbus, εύκολη ολοκλήρωση, δικτύωση

Τεχνικές προδιαγραφές

Γενική γνώση του διαλυμένου οξυγόνου

Άκρες: Πολαρογραφικοί διαλυμένοι αισθητήρες οξυγόνου

Ένας πολαρογραφικός ΚΑΝΕΙ τον αισθητήρα είναι ένας ηλεκτροχημικός αισθητήρας που αποτελείται από μια ασημένια άνοδο και μια ευγενή κάθοδο μετάλλων (όπως ο χρυσός, λευκόχρυσος ή σπάνια, ασημένιος) σε μια λύση χλωριδίου καλίου (KCl). Όταν το όργανο ανοίγεται, απαιτεί μια μικρή περίοδο προθέρμανσης 5-60 για να πολώσει τα ηλεκτρόδια πρίν βαθμολογεί ή μετρά. Τα ηλεκτρόδια πολώνονται από μια σταθερή τάση (μεταξύ 0,4 Β και 1,2 Β απαιτείται για να μειώσει το οξυγόνο) από την κάθοδο στην άνοδο). Καθώς τα ηλεκτρόνια ταξιδεύουν στην αντίθετη κατεύθυνση ενός ρεύματος, η άνοδος γίνεται θετικά πολωμένη και η κάθοδος γίνεται αρνητικά πολωμένη. Αυτή η πόλωση εμφανίζεται καθώς τα ηλεκτρόνια ταξιδεύουν από την άνοδο στην κάθοδο μέσω ενός εσωτερικού κυκλώματος καλωδίων. Όταν το οξυγόνο διασκορπίζει πέρα από τη μεμβράνη, τα μόρια μειώνονται στην κάθοδο, που αυξάνει το ηλεκτρικό σήμα. Η δυνατότητα πόλωσης κρατιέται σταθερή ενώ ο αισθητήρας ανιχνεύει τις αλλαγές στο ρεύμα που προκαλείται από τη διαλυμένη μείωση οξυγόνου. Το περισσότερο οξυγόνο που περνά τη μεμβράνη και μειώνεται, όσο μεγαλύτερο το ηλεκτρικό ρεύμα που διαβάζεται από τον πολαρογραφικό ΚΑΝΕΙ τον αισθητήρα.

Αυτό είναι μια διμερής αντίδραση – η οξείδωση της ασημένιας ανόδου και η μείωση του διαλυμένου οξυγόνου. Αυτές οι αντιδράσεις εμφανίζονται ως εξής:

Άργυρος – ασημένια άνοδος
KCl και Χ₂ Ο – λύση χλωριδίου καλίου
Au/Pt – ηλεκτρόδιο καθόδων χρυσού ή λευκόχρυσου *inert – όχι participate*

Ασημένιες αντίδραση και οξείδωση ανόδων
4Ag --> 4Ag+ +4e-
4Ag+ 4KCl --> 4AgCl + 4K+

Χρυσές αντίδραση καθόδων και μείωση οξυγόνου
Η κάθοδος *The Au/Pt είναι αδρανής και περνά μόνο τα ηλεκτρόνια δεν συμμετέχει στο reaction*
 Ο2 + ^4E- + 2H2O --> 4OH-
^4OH- + 4K+ --> 4KOH

Γενική αντίδραση
Ο2 + 2H2O + 4KCl + 4Ag --> 4AgCl + 4KOH
Η χρυσή/κάθοδος λευκόχρυσου αφήνεται από την εξίσωση αντίδρασης δεδομένου ότι δεν παρεμποδίζει ούτε δεν συμμετέχει στην αντίδραση. Σε έναν πολαρογραφικό διαλυμένο αισθητήρα οξυγόνου, ο ρόλος της καθόδου είναι να γίνουν αποδεκτά και να δοθούν τα ηλεκτρόνια από την άνοδο στα μόρια οξυγόνου. Για το οξυγόνο αποκτά τα ηλεκτρόνια, η αντίδραση μείωσης οξυγόνου πρέπει να εμφανιστεί στην επιφάνεια της καθόδου. Τα ηλεκτρόνια που περνούν από την ασημένια άνοδο στην κάθοδο μέσω ενός εσωτερικού κυκλώματος χρησιμοποιούνται για να μειώσουν τα μόρια οξυγόνου στα ιόντα υδροξειδίου στην επιφάνεια της καθόδου, παράγοντας ένα ρεύμα. Αυτό το ρεύμα είναι ανάλογο προς το οξυγόνο που καταναλώνεται, και έτσι προς τη μερική πίεση του οξυγόνου στο δείγμα.

Η ασημένια άνοδος είναι οξειδωμένη κατά τη διάρκεια αυτής της διαδικασίας δεδομένου ότι σταματά τα ηλεκτρόνιά της στην αντίδραση μείωσης, αλλά η οξείδωση εμφανίζεται μόνο όταν λαμβάνονται οι μετρήσεις. Αυτή η αντίδραση είναι αξιοπρόσεχτη καθώς η άνοδος σκουραίνει (επίστρωμα AgCl). Δεδομένου ότι το οξειδωμένο επίστρωμα συσσωρεύει, η απόδοση του αισθητήρα θα υποβιβάσει. Αυτό θα είναι σαφές όχι μόνο οπτικά κατά τον την εξέταση το ηλεκτρόδιο, αλλά κατά χρησιμοποίηση του διαλυμένου αισθητήρα οξυγόνου. Οι αναγνώσεις θα είναι κατ'ασυνήθιστο τρόπο χαμηλές, δεν θα σταθεροποιήσουν, ή ο αισθητήρας δεν θα βαθμολογήσει. Όταν αυτό εμφανίζεται, τα ηλεκτρόδια μπορούν να καθαριστούν για να αποκαταστήσουν την απόδοση αισθητήρων. Η συντήρηση ηλεκτροδίων πρέπει να είναι μακριά λιγότερο συχνή από την αντικατάσταση μεμβρανών, η οποία είναι βασισμένη στην εφαρμογή.
