1- Αρχή

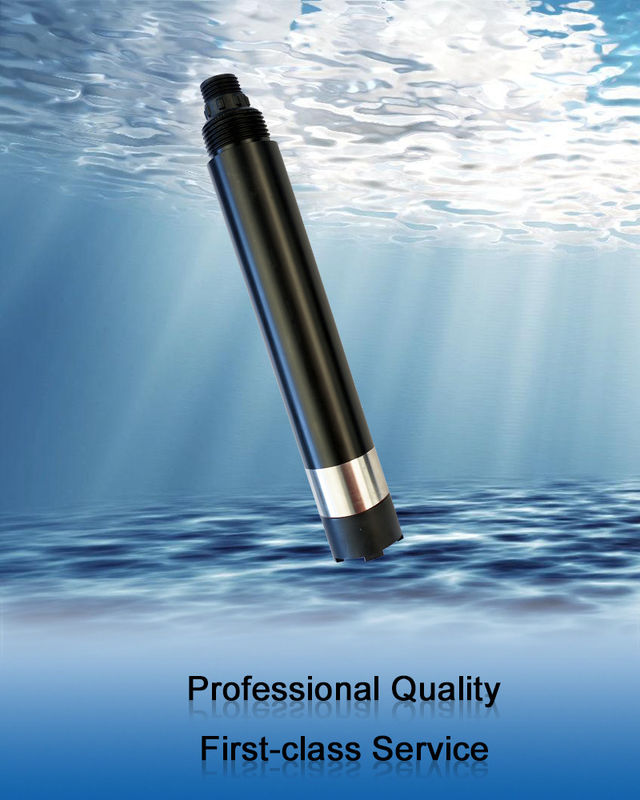

Ο ενσωματωμένος αισθητήρας διαλυμένου οξυγόνου φθορισμού on-line KFDO310 έχει σχεδιαστεί και κατασκευαστεί με βάση την αρχή εξάλειψης της διεγερμένης φθορισμού συγκεκριμένων ουσιών στη φυσική.Το μπλε φως από τη διοδή φωτισμού φωτίζει το φθοριούχο υλικό στην εσωτερική επιφάνεια του φθοριούχου καπακιούΤο φθοριστικό υλικό στην εσωτερική επιφάνεια διεγείρεται και εκπέμπει κόκκινο φως.και τη σύγκριση με την εσωτερική τιμή βαθμονόμησης, η συγκέντρωση του μορίου οξυγόνου μπορεί να υπολογιστεί και η τελική τιμή μπορεί να προκύψει από την αυτόματη αντιστάθμιση θερμοκρασίας.

2.Προϊόν

• Χωρίς ηλεκτρολύτες, χωρίς πόλωση.
• Δεν χρειάζεται να καταναλώνεται οξυγόνο, δεν επηρεάζεται από την ταχύτητα ροής
• Ενσωματωμένος αισθητήρας θερμοκρασίας, αυτόματη αντιστάθμιση θερμοκρασίας
• Χωρίς χημικές ουσίες όπως θειικά
• Μικρή μετατόπιση, γρήγορη απόκριση, ακριβέστερη μέτρηση
• Χωρίς συντήρηση, μακρά διάρκεια ζωής, χαμηλότερο κόστος χρήσης
• Τα φθοριστικά καπάκια είναι εύκολο να αντικατασταθούν
• RS-485 διεπαφή, πρωτόκολλο Modbus-RTU

3Τεχνικές προδιαγραφές

4.Διαστασιακό σχέδιο

5Εγκατάσταση και ηλεκτρική σύνδεση

Εγκατάσταση

Το τμήμα ανίχνευσης θερμοκρασίας θα πρέπει να βυθίζεται κάτω από την επιφάνεια του υγρού για να αποφεύγεται η σύγκρουση με την επιφάνεια της κεφαλής του φιλμ. Το τμήμα κεφαλής της μεμβράνης θα πρέπει να είναι απαλλαγμένο από ιζήματα.

Πυκνωμένοι πολαρογραφικοί αισθητήρες διαλυμένου οξυγόνου

Οι αισθητήρες διαλυμένου οξυγόνου με παλμική πολαρογραφία εξαλείφουν την ανάγκη ανάμειξης ενός δείγματος για ακρίβεια κατά τη μέτρηση του διαλυμένου οξυγόνου.Ένας αισθητήρας DO γρήγορου παλμού είναι παρόμοιος με έναν αισθητήρα polarographic DO σταθερής κατάστασης, καθώς και οι δύο χρησιμοποιούν έναν χρυσό καθοδικό και ένα ασημένιο άνοδοΤόσο οι αισθητήρες σταθερής κατάστασης όσο και οι αισθητήρες γρήγορου παλμού μετρούν επίσης το διαλυμένο οξυγόνο παράγοντας σταθερή τάση για την πόλωση των ηλεκτροδίων.⁷Ωστόσο, αυτοί οι παλμικοί αισθητήρες polarographic DO ενεργοποιούνται και απενεργοποιούνται περίπου κάθε τέσσερα δευτερόλεπτα, επιτρέποντας στο διαλυμένο οξυγόνο να αναπληρώνεται στην μεμβράνη και την επιφάνεια της κάθοδος⁷Αυτή η αναπλήρωση δημιουργεί μια εξάρτηση ροής σχεδόν μηδενικής.⁷Προκειμένου να πολωθούν και να απο-πολωθούν τα ηλεκτρόδια για αυτά τα σύντομα χρονικά διαστήματα, ένας παλμικός πολαρογραφικός αισθητήρας DO περιλαμβάνει ένα τρίτο, ασημένιο ηλεκτρόδιο αναφοράς.χωριστά από την ασημένια άνοδο⁷Η ηλεκτροχημική αντίδραση (οξείδωση αργύρου και μείωση οξυγόνου) παραμένει η ίδια.

Δεδομένου ότι οι πολαρογραφικοί αισθητήρες γρήγορου παλμού μειώνουν την εξάρτηση από την ροή κατά τη λήψη μετρήσεων DO, το δείγμα νερού δεν χρειάζεται να αναταράσσεται κατά τη χρήση αυτού του αισθητήρα.
