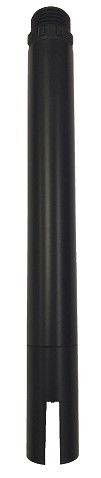

KEC310 Εύκολη εγκατάσταση ηλεκτρονικού αισθητήρα αγωγιμότητας υποβρύχια εγκατάσταση Ip68

1Περιβάλλον εφαρμογής

Νερό πόσιμου/επιφανειακό νερό/διαφορετικές πηγές νερού/βιομηχανική επεξεργασία νερού

2.Προϊόν

• Έξοδος σήματος: RS-485 ((Modbus/RTU πρωτόκολλο)
• Εύκολο για σύνδεση με PLC, DCS, βιομηχανικό υπολογιστή ελέγχου, γενικό ελεγκτή, μη χαρτογραφικό όργανο καταγραφής ή οθόνη αφής και άλλο εξοπλισμό τρίτων.

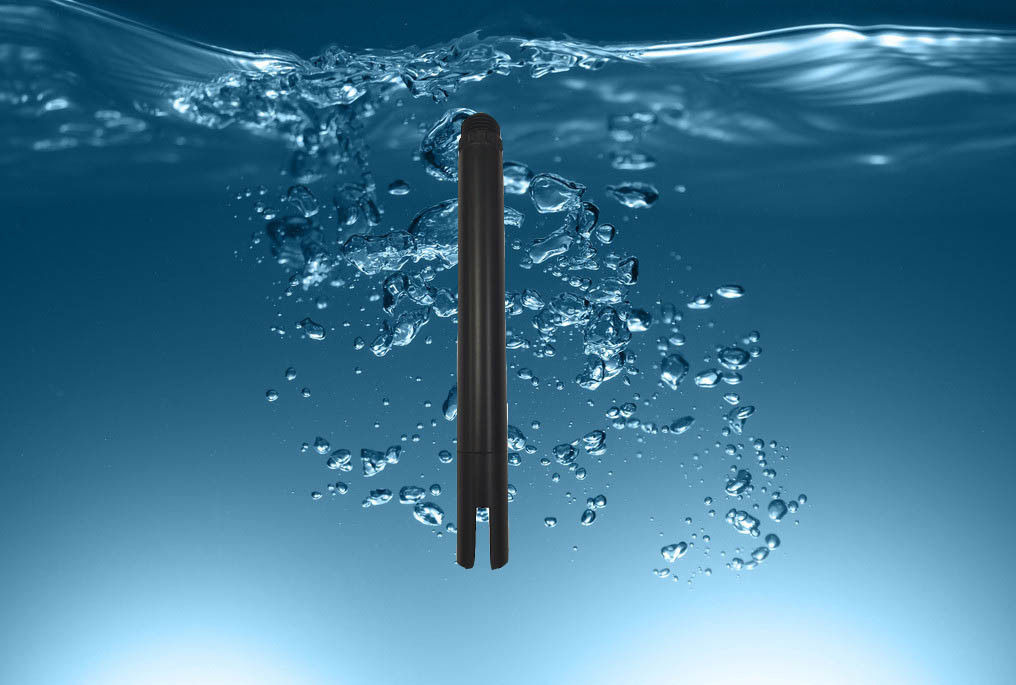

• Εύκολη εγκατάσταση: υποβρύχια εγκατάσταση.
• IP68, επίπεδο συγκράτησης.

3Τεχνικές προδιαγραφές

4.Διαστασιακό σχέδιο

5- Εγκατάσταση

Σημείωση: Τουλάχιστον 2 cm από το κάτω μέρος και τα πλευρικά τοιχώματα του δοχείου κατά την εγκατάσταση και τη δοκιμή.

6Η ηλεκτρολυτική αγωγιμότητα και η μέτρηση της

Τα σωματικά μας υγρά ∙ αίμα, λεμφαδένιο υγρό και ενδιάμεσο υγρό ∙ όλα έχουν υψηλή συγκέντρωση χλωριούχου νατρίου και άλλων ανόργανων ουσιών· όλα είναι ηλεκτρολύτες· η αγωγιμότητα του αίματος είναι περίπου 0.54 S/m σε θερμοκρασία 37°C

Η αγωγιμότητα των υδατικών διαλύσεων, στα οποία το ηλεκτρικό ρεύμα μεταφέρεται από φορτισμένα ιόντα, καθορίζεται από τον αριθμό των φορέων φορτίου (η συγκέντρωση),την ταχύτητα κίνησης τους (η κινητικότητα των ιόντων εξαρτάται από τη θερμοκρασία του διαλύματος) και το φορτίο που μεταφέρουν (βαλενσία των ιόντων)Ως εκ τούτου, στις περισσότερες υδατικές διαλύσεις, η υψηλότερη συγκέντρωση θα οδηγήσει σε περισσότερα ιόντα και ως εκ τούτου σε υψηλότερη αγωγιμότητα.η αγωγιμότητα μπορεί να αρχίσει να μειώνεται με την αύξηση της συγκέντρωσηςΩς εκ τούτου, δύο διαφορετικές συγκεντρώσεις του ίδιου αλατιού μπορεί να έχουν την ίδια αγωγιμότητα.

Η θερμοκρασία επηρεάζει επίσης την αγωγιμότητα επειδή σε υψηλότερες θερμοκρασίες τα ιόντα κινούνται πιο γρήγορα, αυξάνοντας την αγωγιμότητα.Το συνηθισμένο αποσταγμένο νερό σε ισορροπία με διοξείδιο του άνθρακα που περιέχει στον αέρα και συνολικά διαλυμένα στερεά στοιχεία μικρότερα από 10 mg/l έχει αγωγιμότητα περίπου 20 μS/cmΗ αγωγιμότητα διαφόρων διαλύσεων δίνεται στον παρακάτω πίνακα.

Η αγωγιμότητα του αποσταγμένου νερού είναι περίπου 0,055 μS/cm

Δύο ηλεκτρόδια αισθητήρα αγωγιμότητας (αριστερά) και αισθητήρα θερμοκρασίας (δεξιά) που χρησιμοποιούνται για την αυτόματη αντιστάθμιση θερμοκρασίας (ATC) σε μετρητή TDS

Για τον προσδιορισμό της αγωγιμότητας ενός διαλύματος,χρησιμοποιείται συνήθως μετρητής αγωγιμότητας ή αντίστασης (είναι τεχνικά το ίδιο) και η μετρούμενη τιμή υπολογίζεται στη συνέχεια με μη αυτόματο ή χειροκίνητο τρόπο στην αγωγιμότηταΑυτό γίνεται με την εξέταση των φυσικών χαρακτηριστικών της συσκευής μέτρησης ή του αισθητήρα. Αυτό περιλαμβάνει την περιοχή των ηλεκτροδίων και την απόσταση διαχωρισμού μεταξύ των δύο ηλεκτροδίων.Οι αισθητήρες είναι πολύ απλοί.Οι ανιχνευτές για τη μέτρηση της αγωγιμότητας χαρακτηρίζονται από ένασταθερή κυττάρου, η οποία δίνεται από την αναλογία της απόστασης μεταξύ των ηλεκτροδίωνDστην περιοχή φυσιολογική για την ροή ρεύματοςΑ:

Κ = Δ/Α

Αυτός ο τύπος λειτουργεί καλά όταν η περιοχή των ηλεκτροδίων είναι πολύ μεγαλύτερη από το διαχωρισμό μεταξύ τους, επειδή σε αυτή την περίπτωση το μεγαλύτερο μέρος του ηλεκτρικού ρεύματος ρέει απευθείας μεταξύ των ηλεκτροδίων.για 1 κυβικό εκατοστό υγρούΚ = Δ/Α= 1 cm/1 cm2 = 1 cm−1. Σημειώστε ότι τα κύτταρα με μικρά ευρέως διαχωρισμένα ηλεκτρόδια έχουν σταθερές κύτταρα 1,0 cm−1 ή περισσότερο, ενώ τα κύτταρα με μεγαλύτερα και στενά διαχωρισμένα ηλεκτρόδια έχουν σταθερές 0.1 cm−1 ή λιγότεροΗ σταθερά κυττάρων διαφόρων συσκευών μέτρησης της αγωγιμότητας ποικίλλει από 0,01 έως 100 cm−1.

Θεωρητική σταθερά κυττάρου: αριστερά Κ= 0,01 cm-1, δεξιά Κ= 1 cm−1

Για να ληφθεί η αγωγιμότητα από τη μετρούμενη αγωγιμότητα, χρησιμοποιείται ο ακόλουθος τύπος:

σ = K ∙ G

που

σείναι η αγωγιμότητα του διαλύματος σε S/cm,

Κείναι η σταθερά κυττάρου σε cm−1,

Gείναι η αγωγιμότητα των κυψελών σε σαιμάνς.

Η σταθερά κυττάρου συνήθως δεν υπολογίζεται, αλλά μετριέται για μια συγκεκριμένη συσκευή μέτρησης ή εγκατάσταση χρησιμοποιώντας διάλυμα γνωστής αγωγιμότητας.που υπολογίζει αυτόματα την αγωγιμότητα από τη μετρούμενη αγωγιμότητα ή αντίστασηΕπειδή η αγωγιμότητα εξαρτάται από τη θερμοκρασία του διαλύματος, devices for measuring conductivity often contain a temperature sensor that allows measuring the temperature and providing the automatic temperature compensation (ATC) to the standard temperature of 25°C.

Η απλούστερη μέθοδος μέτρησης της αγωγιμότητας είναι η εφαρμογή τάσης σε δύο επίπεδα ηλεκτρόδια βυθισμένα στο διάλυμα και η μέτρηση του προκύπτοντος ρεύματος.Σύμφωνα με τον νόμο του Ωμ, η αγωγιμότηταGείναι η αναλογία του ρεύματοςΕγώ...σε τάσηV:

G = I/V

Ωστόσο, τα πράγματα δεν είναι τόσο απλά όσο φαίνονται. Υπάρχουν πολλές δυσκολίες. Όταν χρησιμοποιείται τάση συνεχούς ρεύματος, τα ιόντα μπορούν να συσσωρευτούν κοντά στις επιφάνειες των ηλεκτροδίων και να προκύψουν χημικές αντιδράσεις στις επιφάνειες.Αυτό θα οδηγήσει στην αύξηση της αντίστασης πόλωση στις επιφάνειες των ηλεκτροδίωνΑν προσπαθήσουμε να μετρήσουμε την αντίσταση, για παράδειγμα, ενός διαλύματος χλωριούχου νατρίου χρησιμοποιώντας ένα πολυμετρικό, θα πρέπει να χρησιμοποιήσουμε ένα σύστημα που θα μας βοηθήσει να μετρήσουμε την αντίσταση.Θα δούμε καθαρά ότι η ανάγνωση στην οθόνη αυξάνεται αρκετά γρήγοραΓια να μετριαστεί αυτό το πρόβλημα, χρησιμοποιούνται συχνά τέσσερα ηλεκτρόδια αντί για δύο.

Η πόλωση των ηλεκτροδίων μπορεί να αποφευχθεί ή να μειωθεί με την εφαρμογή εναλλασσόμενου ρεύματος και τη ρύθμιση της συχνότητας μέτρησης.όπου η αντίσταση πόλωσης είναι σχετικά μικρήΟι υψηλότερες συχνότητες χρησιμοποιούνται για τη μέτρηση υψηλών τιμών αγωγιμότητας.Οι σύγχρονοι ψηφιακοί μετρητές αγωγιμότητας 2 ηλεκτροδίων χρησιμοποιούν συνήθως πολύπλοκες μορφές κυμάτων εναλλασσόμενου ρεύματος και αντιστάθμιση θερμοκρασίαςΤα κύτταρα αυτά βαθμολογούνται στο εργοστάσιο και συχνά απαιτείται επανόρθωση βαθμολογίας στο πεδίο λόγω των συνεχών αλλαγών των κυψελών με την πάροδο του χρόνου.Μπορεί να αλλάξει λόγω μόλυνσης ή φυσικοχημικής τροποποίησης ηλεκτροδίων.

Σε ένα παραδοσιακό μετρητή αγωγιμότητας 2 ηλεκτροδίων, εφαρμόζεται εναλλασσόμενη τάση μεταξύ των δύο ηλεκτροδίων, και το προκύπτον ρεύμα μετριέται.έχει ένα μειονέκτημα ∙ μετρά όχι μόνο την αντίσταση του διαλύματος αλλά και την αντίσταση που προκαλείται από την πόλωση των ηλεκτροδίωνΓια την ελαχιστοποίηση της επίδρασης της πόλωσης, χρησιμοποιούνται συχνά κυψέλες 4 ηλεκτροδίων, καθώς και πλατινοποιημένα κύτταρα που καλύπτονται με πλατινένιο μαύρο.
