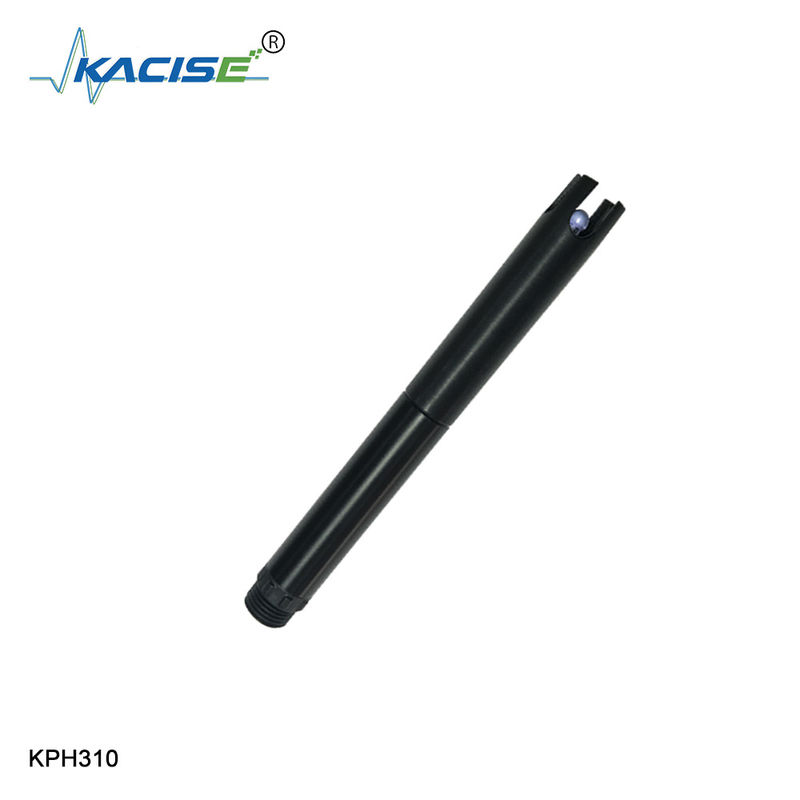

KPH310 Online PH Sensor Σημαντική έξοδος: RS-485 Διπλός Διαφορετικός ενισχυτής υψηλής αντίστασης Ip68

1Περιβάλλον εφαρμογής

Για την παρακολούθηση της ποιότητας του νερού στο περιβάλλον, διάλυμα οξέος/αλκαλίας/αλατιού, διαδικασία χημικής αντίδρασης, βιομηχανική διαδικασία παραγωγής,μπορεί να ανταποκρίνεται στις περισσότερες απαιτήσεις ηλεκτρονικής μέτρησης pH βιομηχανικών εφαρμογών.

2.Προϊόν

• Έκδοση σήματος: RS-485 ((Modbus/RTU πρωτόκολλο).
• Εύκολο για σύνδεση με PLC, DCS, βιομηχανικό υπολογιστή ελέγχου, γενικό ελεγκτή, μη χαρτογραφικό όργανο καταγραφής ή οθόνη αφής και άλλο εξοπλισμό τρίτων.
• Διπλή υψηλής αντίστασης διαφορική ενισχυτής, ισχυρή αντι παρεμβολές, γρήγορη απόκριση.
• Ο κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας ανιχνευτής pH, με εσωτερικό υγρό αναφοράς υπό πίεση τουλάχιστον 100 kpa (1 bar), εκκρίνεται εξαιρετικά αργά από τη μικροπορώδη γέφυρα αλατιού,με προχωρημένη έκχυση που διαρκεί περισσότερο από 20 μήνεςΈνα τέτοιο σύστημα αναφοράς είναι πολύ σταθερό, η διάρκεια ζωής των ηλεκτροδίων είναι πολλές φορές μεγαλύτερη από τη διάρκεια ζωής των συνηθισμένων βιομηχανικών ηλεκτροδίων.
• Εύκολη εγκατάσταση: υποβρύχια εγκατάσταση.
• IP68, επίπεδο προστασίας.

3Τεχνικές προδιαγραφές

4.Διαστασιακό σχέδιο

Συμβουλές: Ερωτήσεις και Απαντήσεις

1Γιατί το ίδιο δείγμα δίνει διαφορετικές ενδείξεις σε δύο μετρητές pH;

Τα σφάλματα μέτρησης PH οφείλονται στο ηλεκτρόδιο pH, στο pH-μετρητή υποδοχής και στο τυποποιημένο απόθεμα ασφαλείας.με αποτέλεσμα ελαφρά διαφορετικές μετρήσειςΧρησιμοποιήστε το ίδιο μπουφέρο ταυτόχρονα.

Χρησιμοποιήθηκαν δύο μετρητές pH για βαθμονόμηση και στη συνέχεια προσδιορίστηκε ταυτόχρονα η τιμή pH του δείγματος.

2Τι είναι ένα σύνθετο ηλεκτρόδιο;

Ένα ηλεκτρόδιο που συνδυάζει ένα ηλεκτρόδιο γυαλιού pH με ένα ηλεκτρόδιο αναφοράς ονομάζεται σύνθετο ηλεκτρόδιο pH. Το κύριο πλεονέκτημα του σύνθετου ηλεκτρόδου είναι ο συνδυασμός δύο

Η δομή του συνθετικού ηλεκτρόδου pH αποτελείται κυρίως από λάμπα ηλεκτρόδου, ράβδο στήριξης, ηλεκτρόδιο αναφοράς, διάλυμα αναφοράς, κέλυφος και υγρό

Σύνδεσμος, κάλυμμα ηλεκτροδίου, σύρμα ηλεκτροδίου, σύνδεση κλπ.

3Πώς λειτουργεί ένας αισθητήρας διαφορικού pH;

Οι διαφορικοί αισθητήρες pH και οι αισθητήρες ORP χρησιμοποιούν μια δοκιμασμένη μέθοδο που χρησιμοποιεί τρία ηλεκτρόδια αντί των δύο που χρησιμοποιούνται στους συμβατικούς αισθητήρες pH.Ενώ ένα ηλεκτρόδιο pH συνδυασμού έχει ένα σύρμα αναφοράς Ag/AgCl σε διάλυμα KCl, ένας δείκτης αναφοράς διακριτικού αισθητήρα pH είναι ένα ηλεκτρόδιο μέτρησης pH σε γνωστό διάλυμα κυψελών pH 7,0 με αποθήκευση.Αυτό το κύτταρο αναφοράς (E2 στην εικόνα αριστερά) κάνει ηλεκτρική επαφή με τη διαδικασία μέσω μιας διπλής σύνδεσης αλμυρού γέφυραΤο άλλο ηλεκτρόδιο μέτρησης του pH (E1) βρίσκεται σε άμεση επαφή με τη διαδικασία.
