Διασκορπίζοντας αισθητήρας θολούρας μεθόδου σε απευθείας σύνδεση αντιπαρεμβατικός

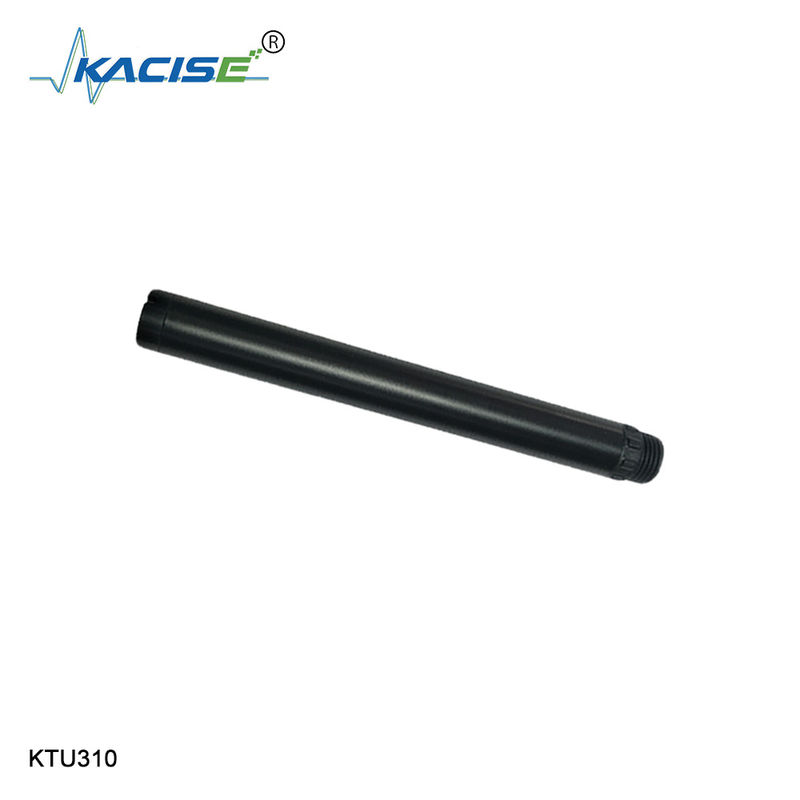

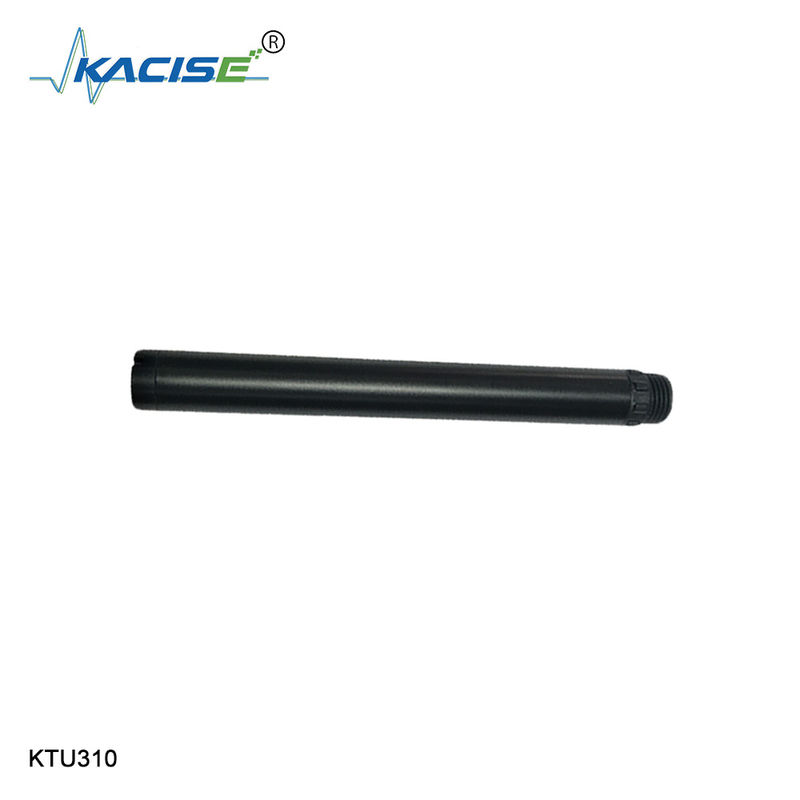

KTU310 σε απευθείας σύνδεση αισθητήρας 90 θολούρας διασκορπίζοντας δομή ινών αρχής γωνίας °, ισχυρή αντιπαρεμβατική δυνατότητα

1.Principle

Το KTU310 ενσωμάτωσε το σε απευθείας σύνδεση turbidimeter σχεδιάζεται και γίνεται από την αρχή του διασκορπίζοντας ελαφριού turbidimeter. Όταν μια ακτίνα του φωτός εισάγει μια δειγματοληψία ύδατος, το φως διασκορπίζεται από το υλικό θολούρας στη δειγματοληψία ύδατος. Η θολούρα στη δειγματοληψία ύδατος μπορεί να υπολογιστεί με τη μέτρηση της έντασης του διεσπαρμένου φωτός στην κάθετη κατεύθυνση του συναφούς φωτός και η σύγκριση της με την εσωτερική αξία βαθμολόγησης, η τελική αξία είναι παραγωγή μετά από linearization.

2.Feature

διασκορπίζοντας αρχή γωνίας 90 °, ενσωματωμένος αισθητήρας θερμοκρασίας

Υποστήριξη rs-485, πρωτόκολλο Modbus/RTU

Δομή ινών, η ισχυρή αντιπαρεμβατική δυνατότητα του εξωτερικού φωτός

Η πηγή φωτός των υπέρυθρων οδηγήσεων, υψηλή σταθερότητα

IP68, ασπίδα, βάθος νερού, 20 μέτρα

Κατάλληλος, γρήγορος, σταθερός, και εύκολος να διατηρήσει

3.Technical προδιαγραφές

4.Dimensional σχέδιο

Άκρες: Μέτρηση της θολούρας με έναν μετρητή θολούρας

Μια από τις πιό κοινές μεθόδους τη θολούρα είναι με έναν μετρητή θολούρας. Οι μετρητές θολούρας μπορούν να προοριστούν φορητοί και τομέας-έτοιμοι ή για την εργαστηριακή benchtop χρήση. Αυτά τα όργανα χρησιμοποιούν μια πηγή φωτός και έναν ή περισσότερους ανιχνευτές για να μετρήσουν το φως που διασκορπίζεται από τα μόρια στις δειγματοληψίες ύδατος.


Ελαφριά διασπορά

Όσο μεγαλύτερο ένα μόριο είναι, το περισσότερο φως που θα διασκορπιστεί προς τα εμπρός.

Το φως είναι διεσπαρμένο και απορροφημένο από τα μόρια στο νερό. Ακόμη και το σαφές νερό θα έχει τη μικρή ελαφριά διασπορά λόγω της παρουσίας διαλυμένων μορίων και μορίων. Αυτή η διασπορά μπορεί να είναι σε οποιαδήποτε κατεύθυνση, και η ένταση σε οποιαδήποτε δεδομένη κατεύθυνση εξαρτάται και από την πηγή φωτός και το μέγεθος του μορίου. Όταν ένα μόριο είναι πολύ μικρότερο από την ακτίνα του φωτός, η διασπορά είναι συμμετρική προς όλες τις κατευθύνσεις. Όσο μεγαλύτερο το μόριο γίνεται, εντούτοις, το περισσότερο φως που θα διασκορπιστεί προς τα εμπρός (μακρυά από την ελαφριά ακτίνα).

Το μήκος κύματος έχει επιπτώσεις επίσης στην ελαφριά διασπορά. Γενικά, τα πιό σύντομα μήκη κύματος θα διασκορπίσουν περισσότερο από τα πιό μακροχρόνια μήκη κύματος για το ίδιο μέγεθος μορίων ³². Τα πιό σύντομα μήκη κύματος είναι επίσης πιό ευαίσθητα στην απορρόφηση από τα χρωματισμένα μόρια στο δείγμα. Το Near-infrared φως απορροφάται σπάνια, το έτσι διαλυμένο χρωματισμένο υλικό δεν έχει επιπτώσεις σε το ³². Αυτό είναι ένας από τους λόγους ότι οι μετρήσεις θολούρας που γίνονται μέσω των διαφορετικών μεθόδων δεν είναι συχνά συγκρίσιμες – εάν η πηγή φωτός είναι διαφορετική, η ελαφριά διασπορά θα είναι διαφορετική. Ενώ αυτό αποτελείται στους υπολογισμούς, τα ισοδύναμα αποτελέσματα είναι εγγυημένα.

Η απόσταση που διανύεται από το διεσπαρμένο φως έχει επιπτώσεις επίσης στις αναγνώσεις θολούρας. Όσο μακρύτερη η ελαφριά πορεία μεταξύ της πηγής φωτός και του φωτοανιχνευτή, τόσο καλύτερο το ψήφισμα του οργάνου σε χαμηλά επίπεδα θολούρας. Τα πιό μακροχρόνια μήκη πορειών είναι σε 90 και 180 βαθμούς. Εντούτοις, η αύξηση του μήκους πορειών θυσιάζει τη σειρά μέτρησης. Και το EPA 180,1 και οι μέθοδοι του ISO 7027 περιορίζει το ελαφρύ μήκος πορειών στο σύνολο 10 εκατ. Ένα μειωμένο μήκος πορειών (όπως ένας οπισθοδιασπορά-βασισμένος στο φωτοανιχνευτής) αυξάνει το ανώτερο όριο της μέτρησης θολούρας.

Εντούτοις, τα περισσότερα μόρια παρόντα στο δείγμα, το περισσότερο φως θα διασκορπιστούν. Οι μετρητές θολούρας μετρούν το ποσό φωτός που διασκορπίζεται σε μια συγκεκριμένη γωνία, και μετατρέπουν εκείνη την ανάγνωση σε μια μέτρηση θολούρας. Μερικά turbidimeters σχεδιάζονται για να αντισταθμίσουν την απορρόφηση χρώματος και τις υψηλές θολούρες, ενώ άλλες προορίζονται για τις ακριβείς και ακριβείς αναγνώσεις σε πολύ χαμηλά επίπεδα θολούρας. Οι περισσότεροι μετρητές θολούρας χρησιμοποιούν τη nephelometric τεχνολογία, αν και η μείωση και τα αναλογιομετρικά όργανα υπάρχουν.
