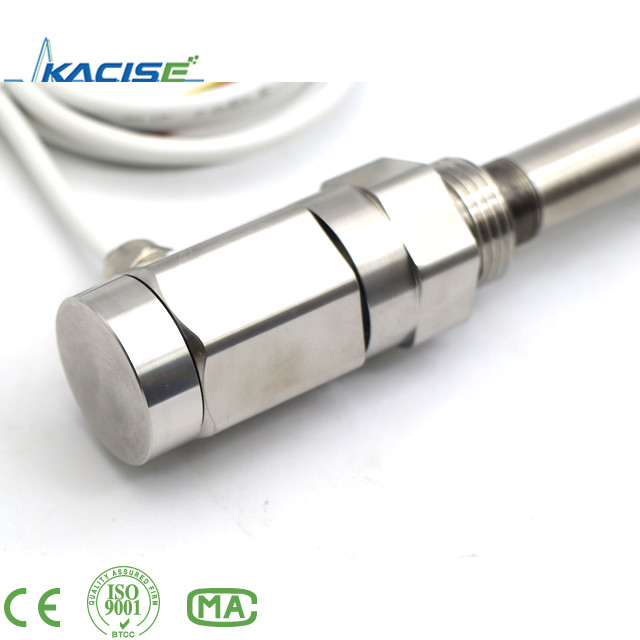

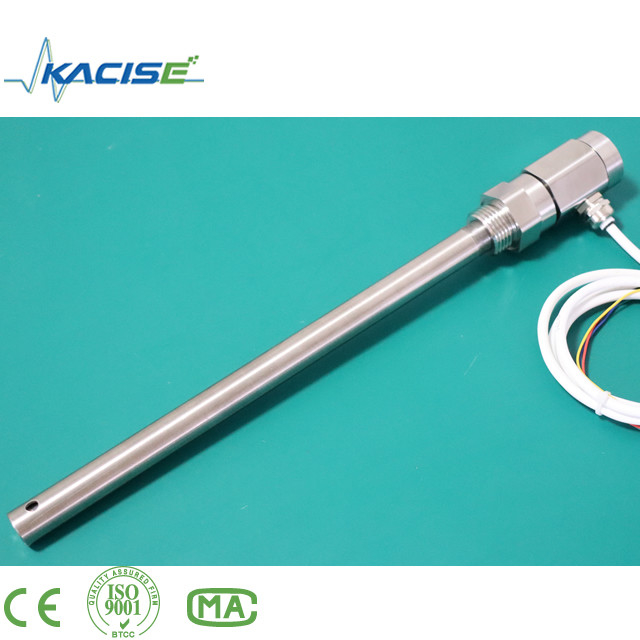

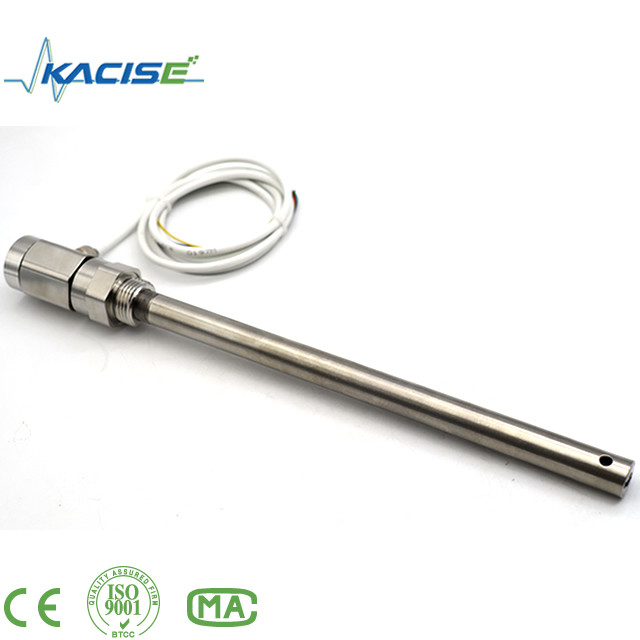

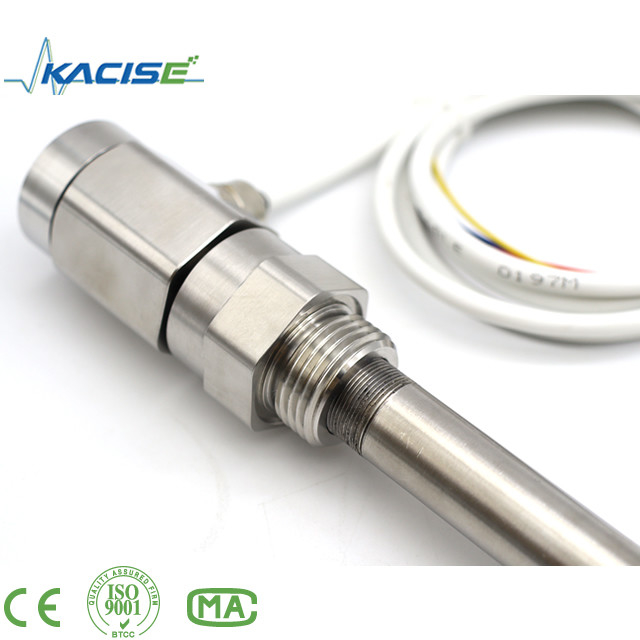

Μετρητής επιπέδου υγρών των δοχείων υψηλής πίεσης χωρητικότητας με ανάλυση που κυμαίνεται από 0,1 mm

Ο χωρητικός έξυπνος αισθητήρας στάθμης υγρού είναι ένας αξιόπιστος πομπός για μέτρηση υγρών, λαδιών, στερεών και διεπαφών. Χωρίς κινούμενα μέρη, προσφέρει βελτιωμένη αξιοπιστία και παραμένει ανεπηρέαστος από υδρατμούς, σκόνη ή συμπύκνωση. Αυτός ο αισθητήρας παρέχει σταθερή μακροχρόνια λειτουργία με υψηλή ευαισθησία, εξαιρετική γραμμικότητα και αντοχή σε υψηλές θερμοκρασίες και πιέσεις.

Ο χωρητικός αισθητήρας στάθμης υγρού αποτελείται από δύο κύρια συστατικά: το τμήμα του αισθητήρα και το τμήμα του πομπού.

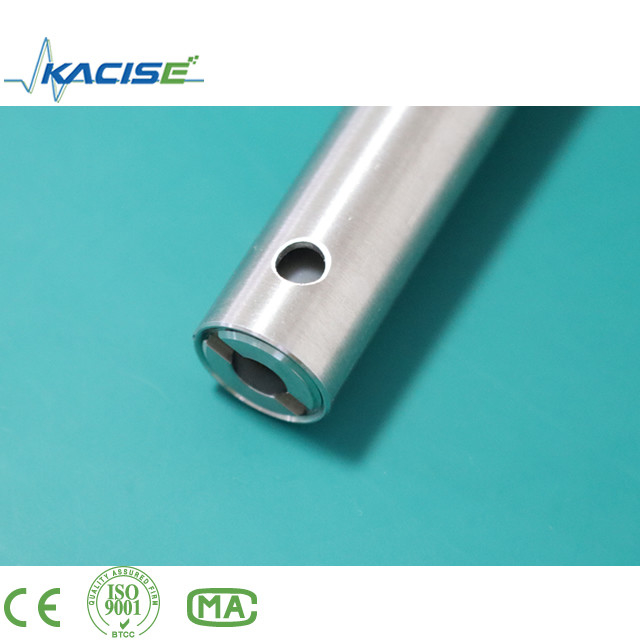

A: Αισθητήρας που εισέρχεται στο δοχείο ή στον σωλήνα μέτρησης

B & C: Φλάντζες σύνδεσης φάσης αερίου και υγρού για σύνδεση εξοπλισμού

D: Κύλινδρος μέτρησης που σχηματίζει χωρητικότητα με το ηλεκτρόδιο του αισθητήρα

E: Φλάντζα λυμάτων για τακτική εκκένωση ρύπων

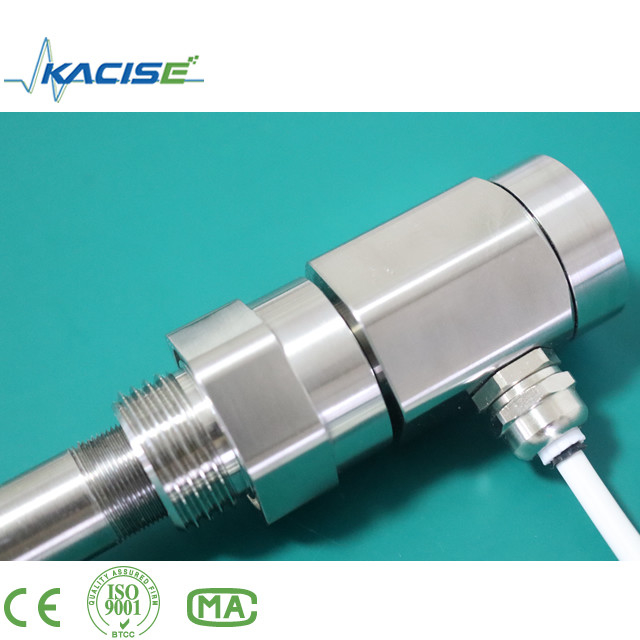

F: Πομπός που μετατρέπει τη χωρητικότητα σε τυπικό ρεύμα σήματος

Το μοντέλο οθόνης KSLV606 υποστηρίζει δύο μεθόδους καλωδίωσης: RS485 και 4-20mA.

Η εγκατάσταση είναι απλή: συνδέστε τις φλάντζες φάσης αερίου-υγρού στον μετρητή στάθμης με τις φλάντζες του εξοπλισμού με ένα παρέμβυσμα ενδιάμεσα, στερεωμένο με μπουλόνια.

Αυτή η εξειδικευμένη εγκατάσταση διαθέτει τον πομπό κάτω από τον αισθητήρα με ένα τμήμα απαγωγής θερμότητας, σχεδιασμένο για περιβάλλοντα υψηλής θερμοκρασίας.

1. Ετοιμάστε έναν διαφανή σωλήνα νερού με σημάνσεις κλίμακας, αμπερόμετρο ακριβείας, ελαστικά πώματα και μέσο δοκιμής (το νερό μπορεί να αντικαταστήσει).
2. Συνδέστε τον σωλήνα στη θύρα φάσης υγρού, μπλοκάρετε την έξοδο λυμάτων, κρατήστε τη φάση αερίου ανοιχτή και συνδέστε το αμπερόμετρο όπως φαίνεται.
3. Προσθέστε μέσο σε πολλά σημεία ύψους (0%, 25%, 50%, 75%, 100%) και συγκρίνετε τις ενδείξεις του αμπερόμετρου με τις αναμενόμενες τιμές 4-20mA.

• Μηδενική οθόνη: Ελέγξτε την παροχή ρεύματος 24V, τον πομπό για βραχυκυκλώματα ή θέματα ποιότητας
• Ρεύμα κάτω από 4mA: Επαληθεύστε την πραγματική στάθμη υγρού, τη ρύθμιση του πομπού ή πιθανά θέματα ποιότητας
• Ρεύμα πάνω από 25mA: Ελέγξτε για βραχυκυκλώματα στο κύκλωμα του πομπού ή υψηλές τιμές ρύθμισης
• Ασταθής οθόνη: Εξετάστε τις πραγματικές διακυμάνσεις στάθμης υγρού, τις επαφές γραμμής ή τα προβλήματα του πομπού
• Αργή απόκριση: Καθαρίστε τους πόλους του αισθητήρα από ακαθαρσίες ή ελέγξτε για μερική απόφραξη του σωλήνα φάσης αερίου

1. Επαληθεύστε όλη την τεκμηρίωση του προϊόντος πριν από τη χρήση
2. Εξασφαλίστε τη σωστή αντιστοίχιση διεπαφής κατά την εγκατάσταση
3. Ακολουθήστε τις οδηγίες καλωδίωσης με ακρίβεια
4. Χειριστείτε με προσοχή - χωρίς αποσυναρμολόγηση, συγκρούσεις ή πτώσεις
5. Διακόψτε τη χρήση και διερευνήστε τυχόν ανωμαλίες
6. Αποθηκεύστε στην αρχική συσκευασία σε δροσερές, ξηρές συνθήκες
7. Προστατέψτε τον αισθητήρα από ζημιές κατά την εγκατάσταση
8. Εφαρμόστε αποτελεσματική προστασία από κεραυνούς
9. Εξασφαλίστε τη σωστή γείωση του πομπού (αντίσταση <4Ω)
10. Χρησιμοποιήστε φραγμό ασφαλείας/μονωτή για συστήματα επικοινωνίας 485
