KUM2500C υπερηχητικός αισθητήρας 4 - 20mA/RS232/RS485/0 - 5V 9 επιπέδων καυσίμων χώρων στάθμευσης - 36V

KUM2500C Υπερήχων αισθητήρα επιπέδου καυσίμου στάθμευσης 4 - 20mA / RS232 / RS485 / 0 - 5V 9 - 36V

1Γενική εικόνα παραγωγής
Ο υπερηχητικός αισθητήρας επιπέδου πετρελαίου είναι ο εξοπλισμός παρακολούθησης της ποσότητας πετρελαίου που έχει σχεδιαστεί για το προσωπικό διαχείρισης της αυτοκινητοπομπής των επιχειρήσεων.η οδήγηση του οδηγού και η υποβοήθηση στατιστικής απόφασηςΟ αισθητήρας χρησιμοποιεί υπερηχητικό ανιχνευτή για την ανίχνευση του ύψους επιπέδου του ελαίου και εκτελεί έξυπνη επεξεργασία για το σήμα ύψους της ποσότητας του ελαίου μέσω ενσωματωμένου προγράμματος του κύριου σώματος.Στη συνέχεια στέλνει τις πληροφορίες ποσότητας πετρελαίου στην πλατφόρμα του συστήματος μέσω GPS για να παράγει την έκθεση ποσότητας πετρελαίου μετά την ανάλυσηΟ αισθητήρας υποστηρίζει σειριακή θύρα και αναλογική έξοδο και μπορεί να συνδεθεί με το GPS των περισσότερων μάρκων / Beidou all-in-one μηχανή.ο αισθητήρας μπορεί να συνδεθεί με το σύστημα παρακολούθησης πίσω από την σκηνή εύκολα.
The products adopt non-contact measurement ultrasonic wave sensor technology developed independently by our company and first created domestically and are widely used in fuel consumption monitoring projects for vehicles and sold overseas.


2.Παρακολούθηση δικτύου
Χαρακτηριστικά

• Παρακολούθηση δικτύου
• λειτουργία βελτιστοποίησης
• Επεξεργασία εσωτερικού κυκλώματος
• Ευρυζωνική τάση 9-36V
• Διαφορετικές διεπαφές εξόδου
• Συμβατό με διάφορες συνδέσεις εξοπλισμού συλλογής σήματος αισθητήρα
• Έξυπνο φιλτράρισμα
• Αποζημίωση για περιβαλλοντικές διαταραχές

3. εισαγωγή του προϊόντος

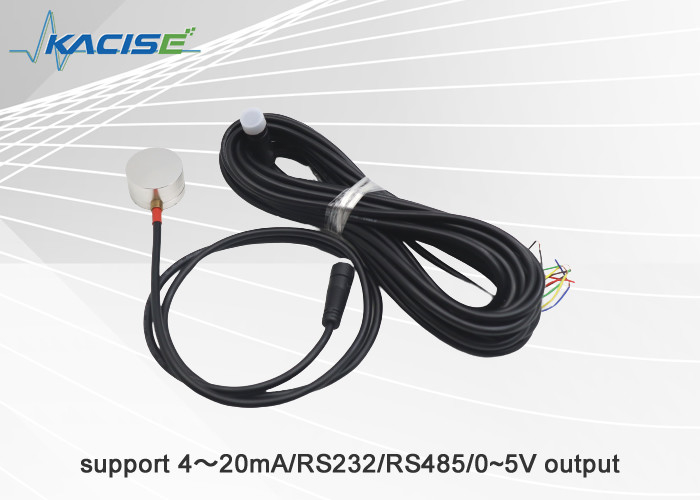

3.1Η εικόνα του πραγματικού προϊόντος παρουσιάζεται στο παρακάτω σχήμα.

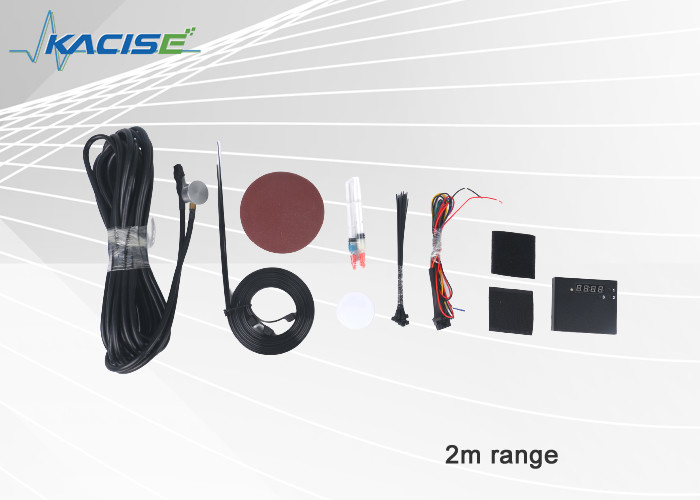

3.2. Κατάλογος διαμόρφωσης προϊόντος
Κατάλογος προδιαγραφών:

Προαιρετικός κατάλογος διαμορφώσεων:

3.3Τεχνικές παραμέτρους

3.4 Χαρακτηριστικά του προϊόντος
1Υψηλή ακρίβεια: Ο λόγος ανάλυσης της μέτρησης ύψους επιπέδου ελαίου του αισθητήρα επιπέδου ελαίου είναι 0,1 mm και η ακρίβεια της μέτρησης είναι ± 0,5%.Η υψηλή ακρίβεια της μέτρησης μπορεί να εξασφαλιστεί σε υψηλές θερμοκρασίες και υψηλό κρύο εξωτερικό περιβάλλον.
2. Καλή μακροχρόνια σταθερότητα: Ο αισθητήρας επιπέδου πετρελαίου υιοθετεί μέθοδο μέτρησης υπερήχων κυμάτων και εκτελεί μέτρηση χωρίς επαφή. magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.
3. Εύκολη εγκατάσταση και συντήρηση: χρειάζεται μόνο να εγκαταστήσετε το ανιχνευτικό ανιχνευτή στο κάτω μέρος της εξωτερικής δεξαμενής καυσίμου.Δεν χρειάζεται να τρυπήσει τρύπα και να κάνει αλλαγή στην δεξαμενή καυσίμουΤαυτόχρονα, μπορεί να εγγυηθεί την κανονική λειτουργία του πρώην μετρητή πετρελαίου των οχημάτων.
4. Περιβαλλοντικός ήχος, μικρή κατανάλωση ενέργειας. Η μέτρηση χωρίς επαφή καθιστά περιττή την τρύπα ή την τροποποίηση της δεξαμενής καυσίμου.
5. Ισχυρή αξιοπιστία: Ακόμα λειτουργεί κανονικά σε εχθρικό περιβάλλον, αντι-υγρασία, αντι-όξινες, αντιφλεγμονώδη καθυστέρηση, αντι-επιρροή και έξυπνη.
Το προϊόν μπορεί να χρησιμοποιείται ανεξάρτητα με τη χρήση της βοηθητικής οθόνης οθόνης. Μπορεί επίσης να χρησιμοποιείται με εξοπλισμό GPS με τη μεταφορά των δεδομένων στα παρασκήνια μέσω εξοπλισμού GPS για στατιστική δεδομένων,ανάλυση δηλώσεων και αναζήτηση.
2.5. Εφαρμόσιμο πεδίο εφαρμογής
Ο υπερηχητικός αισθητήρας επιπέδου πετρελαίου είναι προσαρμοσμένος σε όλους τους τύπους οχημάτων (όπως οχήματα εφοδιαστικής, ταξί, λεωφορεία και επιβατικά αυτοκίνητα κλπ.) για την καταγραφή της ανεφοδιασμού,κατανάλωση πετρελαίου των οχημάτων με ψηφιοποίηση για την πρόληψη της εμφάνισης κλοπής καυσίμων, να αποφευχθεί η σπατάλη πόρων, να βελτιωθεί η αποτελεσματικότητα της διαχείρισης και η ασφάλεια της κυκλοφορίας και να ενισχυθεί το επίπεδο διαχείρισης της λειτουργίας.

4.Καλωδίωση
1. Διατάσσεται η γραμμή επέκτασης στην καμπίνα. Η καλωδίωση πρέπει να ακολουθεί την διασταυρούμενη δέσμη του οχήματος κατά τη στιγμή της καλωδίωσης. Δεν πρέπει να επηρεάζει την αρχική αυτοαφόρτιση, την επισκευή της κεφαλής, την εγκατάσταση της καλωδίωσης και την εγκατάσταση της καλωδίωσης.κλπ. και άλλες αρχικές λειτουργίες.
2Η γραμμή επέκτασης πρέπει να βρίσκεται μακριά από τον κινητήρα του οχήματος για να αποφεύγεται η παραγωγή ηλεκτρομαγνητικών παρεμβολών που παράγονται από τον κινητήρα.
3Το τερματικό της γραμμής ανίχνευσης και της γραμμής επέκτασης πρέπει να περιστρέφονται κατάλληλα για να αποφεύγεται η πτώση.
4Η γραμμή επέκτασης πρέπει να βρίσκεται τουλάχιστον σε απόσταση 20 cm από τα μέρη θέρμανσης του οχήματος.Το σύρμα πρέπει να τοποθετείται στη θέση εγκατάστασης του οχήματος με εύλογο τρόπο..


5Συνδέστε τα οχήματα και επιβεβαιώστε τα δεδομένα πλατφόρμας.
1. Αποσυνδέστε με την παροχή ρεύματος και σταθεροποιήστε το κύριο σώμα στην θέση κοντά στο GPS (όπου δεν θα συμβεί διαρροή νερού) και σταθεροποιήστε το σωστά.
2Το κόκκινο και το μαύρο καλώδιο της γραμμής της διεπαφής χρήστη συνδέεται με τη δημόσια παροχή ρεύματος του οχήματος με κόκκινο καλώδιο που συνδέει τον θετικό πόλο και μαύρο καλώδιο που συνδέει τον αρνητικό πόλο.
Επιλέξτε τη λειτουργία διεπαφής σύμφωνα με τη διεπαφή συλλογής κατανάλωσης πετρελαίου του GPS.
Α. αναλογική ποσότητα: η πράσινη γραμμή συνδέεται με την αναλογική θύρα συλλογής GPS. Το μαύρο σύρμα συνδέεται με την αναλογική γωνία συλλογής GPS.
Β. Επικοινωνία RS232: Το κίτρινο σύρμα (TX) συνδέεται με το GPS RX και το μπλε σύρμα (RX) συνδέεται με το GPS TX. Το μαύρο σύρμα (GND) συνδέεται με το έδαφος GPS.
C. Επικοινωνία RS485: Το καφέ σύρμα (B) συνδέεται με το B του GPS, το μωβ σύρμα (A) συνδέεται με το A του GPS και το λευκό σύρμα συνδέεται με το έδαφος του GPS.
3. Ενεργοποιήστε και ελέγξτε αν η πλατφόρμα παρέχει δεδομένα κατανάλωσης πετρελαίου.
