Τόπος καταγωγής: | Κίνα (ηπειρωτική χώρα) |
Μάρκα: | Kacise |
Πιστοποίηση: | certificate of explosion-proof, CE |
Αριθμό μοντέλου: | GXEFM2000 |
Ποσότητα παραγγελίας min: | 1PCS |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | κάθε μονάδα έχει το μεμονωμένο κιβώτιο και όλα τα κιβώτια συσκευάζονται στις τυποποιημένες συσκευασί |
Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
Όροι πληρωμής: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 1000 κομμάτια την εβδομάδα |
Τύπος: | GXEFM2000 | Αρχική μετρημένη αξία: | Ταχύτητα ροής |
---|---|---|---|

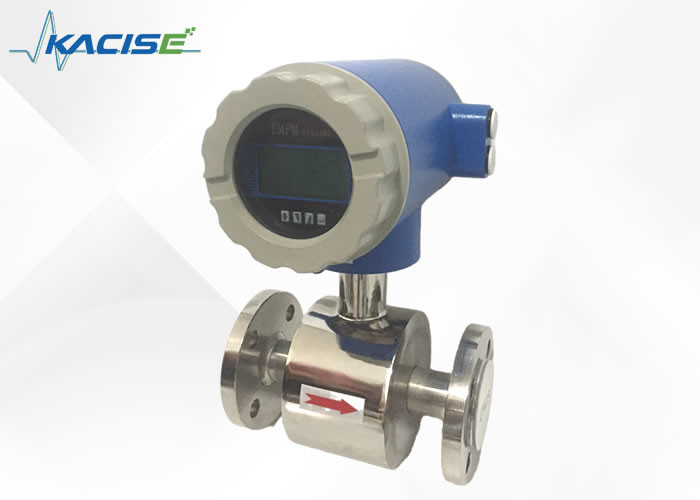

Προϊόν: | ηλεκτρομαγνητικός μετρητής ροής | Παροχή ηλεκτρικού ρεύματος: | τυποποιημένο 220VAC |
Όνομα προϊόντων: | Ηλεκτρομαγνητικό Flowmeter | Παραγωγή: | 4-20mA DP του /RS485/HART/PROFIBUS |
Υψηλό φως: | Υγιεινός ηλεκτρομαγνητικός μετρητής ροής,Μαγνητικός υγιεινός ηλεκτρομαγνητικός μετρητής ροής,Μαγνητικό Flowmeter βιομηχανίας ποτών |
Εισαγωγή
Οι μαγνητικοί μετρητές ροής μπορούν να πραγματοποιήσουν το τοπικό ηλεκτρικό τρέχον σήμα ένδειξης και παραγωγής 4-20mA που μπορεί να χρησιμοποιηθεί για να καταγράψει, να ρυθμίσει και να ελέγξει. Οι ηλεκτρομαγνητικοί μετρητές ροής χρησιμοποιούνται ευρέως στους βιομηχανικούς τομείς όπως η χημική βιομηχανία, η προστασία του περιβάλλοντος, η μεταλλουργία, το φαρμακευτικό είδος, το έγγραφο που κάνουν, η παροχή νερού και η αφαίρεση κ.λπ.
Εκτός από τη μέτρηση η ροή του γενικού αγώγιμου υγρού ηλεκτρομαγνητικού μετρητή ροής μπορεί να μετρήσει τη ροή του υγρός-στερεού μικτού ρευστού, high-viscosity ρευστού και αλατισμένου, ισχυρού όξινου και ισχυρού αλκαλίου.
Χαρακτηριστικά γνωρίσματα
1. Απλή δομή, εταιρία, καμία κινητό μέρος και μακριά ζωή λειτουργίας.
2. Κανένα ρευστό μέρος παρεμπόδισης, καμία απώλεια πίεσης και ρευστή απόφραξη.
3. Κανένας μηχανική αδράνεια, γρήγορη απάντηση και καλή σταθερότητα, εφαρμογή στην αυτόματη εξέταση, ρύθμιση & έλεγχος.
4. Μετρώντας την ακρίβεια που δεν επηρεάζεται από τις φυσικές παραμέτρους όπως το ύφος, η θερμοκρασία, το ιξώδες, η πυκνότητα και η πίεση.
6. Παρέχετε πολλές μορφές των μετρητών ροής όπως ο ευθύγραμμος τύπος και ο τύπος εισαγωγής, κ.λπ. Υιοθετήστε τη μνήμη EEPROM για να μετρήσετε τα στοιχεία λειτουργίας, την ασφαλή και αξιόπιστη προστασία της μνήμης.
7. Υψηλός αισθητήρας με το σκάφος της γραμμής PFA είναι ανθεκτικός στην υψηλή πίεση και την αρνητική πίεση, και διαθέσιμος στη χημεία και τη διαβρωτική λύση.
8. Ισχύει όχι μόνο στη γενική διαδικασία, αλλά και στις σκληρές εφαρμογές όπως η μεταλλεία, η κατασκευή χάρτου, η ζύμη, κ.λπ.
Τεχνικά στοιχεία
Μέτρηση του συστήματος
Μέτρηση της αρχής | Νόμος του Faraday |
Σειρά εφαρμογής | Ηλεκτρικά αγώγιμα ρευστά |
Μετρημένη αξία | |
Αρχική μετρημένη αξία | Ταχύτητα ροής |
Δευτεροβάθμια μετρημένη αξία | Ροή όγκου |
Σχέδιο
Χαρακτηριστικά γνωρίσματα | Πλήρως ενωμένος στενά συντήρηση-ελεύθερος αισθητήρας |
Η έκδοση φλαντζών με το σύνολο άντεξε το σωλήνα ροής | |
Τυποποιημένες καθώς επίσης και υψηλότερες εκτιμήσεις πίεσης | |
Σειρά μεγάλων διαμέτρων από DN15~3000 τα τραχιά σκάφη της γραμμής που εγκρίνονται με για το πόσιμο νερό | |
Συγκεκριμένα μήκη εισαγωγής βιομηχανίας | |
Μορφωματική κατασκευή | Το σύστημα μέτρησης αποτελείται από έναν αισθητήρα ροής και έναν μετατροπέα σημάτων. Είναι διαθέσιμο ως συμπαγή και ως χωριστή έκδοση |
Συμπαγής έκδοση | Με το μετατροπέα 511B: 110~240Vac δύναμη |
Με το μετατροπέα 521B: 18~36V ΣΥΝΕΧΗΣ δύναμη | |
Με W800L/W800W: Ισχύς της μπαταρίας | |
Μακρινή έκδοση |
Στον τοίχο τοποθετήστε την έκδοση με το μετατροπέα 211B (συνεχές ρεύμα μετατροπέων 18~36V 110~240Vac ή 221B |
Με το μετατροπέα W800F: Ισχύς της μπαταρίας | |
Σειρά μέτρησης | -12… +12m/s το /-40.. +40ft/s |
Μέτρηση της ακρίβειας
Όροι αναφοράς | Όροι ροής παρόμοιοι με το EN 29104 |
Μέσο: νερό | |
Ηλεκτρική αγωγιμότητα: ≥300μs/cm | |
Θερμοκρασία: +10~+30℃/+50~+80℉ |
Setion κολπίσκων: ≥5DN | |
Λειτουργούσα πίεση: 1Bar/14.5psig | |
Ακρίβεια μετρητών ροής | Πρότυπα: 0,5% του ποσοστού |
Προαιρετικός: 0,2% του ποσοστού |
Λειτουργούντες όροι
Θερμοκρασία | |
Θερμοκρασία διαδικασίας | Σκληρό λαστιχένιο σκάφος της γραμμής: -5~+60℃ |
Σκάφος της γραμμής πολυπροπυλενίου: -5~+90℃ | |
Σκάφος της γραμμής PTEF: -5~+120℃ | |
Περιβαλλοντική θερμοκρασία | Πρότυπα (με την κατοικία μετατροπέων αργιλίου) |
-20~+60℃ (προστατεύστε το electrics από αυτοθερμενόμενο με την περιβαλλοντική θερμοκρασία επάνω από 55℃ |
|
Θερμοκρασία Stroage | -20~70℃ |
Πίεση | |
Το EN 1092-1 | DN2200~3000: PN2.5 |
DN1200~2000: PN6 | |
DN200~1000: PN10 | |
DN65~150: PN16 | |
DN10~50: PN40 | |
Άλλη πίεση κατόπιν αιτήσεως | |
Μήκος εισαγωγής του ISO | Προαιρετικός για DN15~600 |
ASME B16.5 | 1~24»: 150lb RF |
Άλλη πίεση κατόπιν αιτήσεως | |
JIS | DN10~1000/2~40»: 10K |
Άλλη πίεση κατόπιν αιτήσεως | |
Πτώση πίεσης | Αμελητέος |
Ρευστό | |
Φυσική κατάσταση | Αγώγιμα υγρά |
Ηλεκτρική αγωγιμότητα | ≥5μs/cm |
Επιτρεπτό περιεχόμενο αερίου (όγκος) | ≤5% |
Επιτρεπτό στερεό περιεχόμενο | ≤70% |
Όροι εγκατάστασης
Εγκατάσταση | Πάρτε την προσοχή ότι τον αισθητήρα ροής πάντα πλήρως γεμίζουν |
Για τις αναλυτικές πληροφορίες δείτε το κεφάλαιο «προσοχές για την εγκατάσταση» | |
Κατεύθυνση ροής | Διαβιβάστε και αντιστρέψτε |
Το βέλος στον αισθητήρα ροής δείχνει τη θετική κατεύθυνση ροής | |
Τρέξιμο κολπίσκων | ≥5 DN |
Τρέξιμο εξόδου | ≥2 DN |
Σύνδεση διαδικασίας
Φλάντζα | |
En1092-1 | DN25~3000 σε PN6~40 |
ASME | 1~120» σε 150 λίβρες RF |
JIS | 25~1000 σε 10~20k |
Σχέδιο της επιφάνειας στολισμάτων | RF |
Άλλες μεγέθη ή εκτιμήσεις πίεσης κατόπιν αιτήσεως |
Διαταγή των πληροφοριών
Πρότυπος κώδικας επιθήματος | Περιγραφή | ||||||||||
GXEFM3000 | -1200 | - COM | -4mA | - Αρσενικό ελάφι | - Συνεχές ρεύμα | - PT | - Teflon1 | - GR | - D1400 | - Exd IIC T6 ΜΒ | |
Διάμετρος | - XXXX | Τέσσερα Digitals: παραδείγματος χάριν: 0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
Συσκευή αποστολής σημάτων | - COM | Συμπαγής τύπος | |||||||||
- Rem | Μακρινός τύπος | ||||||||||
- Ρόπαλο | Τύπος ανεφοδιασμού ισχύος της μπαταρίας | ||||||||||
- ΥΠΕΡ | τύπος ελέγχου διεργασίας | ||||||||||
Σήμα Outpt | - Ν | Καμία παραγωγή | |||||||||
-4mA | 4-20mA | ||||||||||
- Pul | 1~5KHz σφυγμός | ||||||||||
-4Pul | 4~20mA/1~5KHz | ||||||||||
Επικοινωνία | - Ν | Καμία επικοινωνία | |||||||||
- Αρσενικό ελάφι | ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | ||||||||||
- ΝΕΑΡΌΣ ΔΙΚΥΚΛΙΣΤΉΣ | Modbus-RTU | ||||||||||
- ΥΠΕΡ | PROFIBUS | ||||||||||
- GPRS | GPRS καθαρό | ||||||||||
- CDMA | CDMA καθαρό | ||||||||||
- WHRT | Ασύρματο ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | ||||||||||
- Άλλος | ειδική διαταγή | ||||||||||
Παροχή ηλεκτρικού ρεύματος | - Εναλλασσόμενο ρεύμα | 85V το ~250Vac@46 ~63Hz ονομαστικό 20W |
|||||||||
- Συνεχές ρεύμα | 20~36VDC ονομαστικό 20W | ||||||||||
- Ρόπαλο | Ανεφοδιασμός ισχύος της μπαταρίας | ||||||||||
- Bat+ | Διπλή παροχή ηλεκτρικού ρεύματος μπαταριών +12Vdc | ||||||||||
Άλλος | ειδικό αίτημα | ||||||||||
Υλικό Electorde | -316L | Ανοξείδωτο 316L | |||||||||
- HasB | Hastelloy Β | ||||||||||
- HasC | Hastelloy C276 | ||||||||||
- PT | Λευκόχρυσος | ||||||||||
- TA | Ταντάλιο | ||||||||||
- Tj | Τιτάνιο | ||||||||||
- WC | wolfram καρβίδιο | ||||||||||
Υλικό σκαφών της γραμμής | - Rub1 | Νεοπρένιο (- 20-60℃) | |||||||||
- Rub2 | Νεοπρένιο (- 20-90℃) | ||||||||||
- Tef1 | polytetrafluroethylene (- 30-120℃) | ||||||||||
- Tef2 | polytetrafluroethylene (- 20-160℃) | ||||||||||
- Π | Πολυουρεθάνιο | ||||||||||
- FVMQ | FVMQ | ||||||||||
- PFA | DFA | ||||||||||
- ETFE | Αιθυλένιο tetraflurorethylene | ||||||||||
Να στηρίξει το δαχτυλίδι | - Ν | Κανένα στηρίζοντας δαχτυλίδι | |||||||||
- GR | Να στηρίξει το δαχτυλίδι | ||||||||||
- Γερμανία | Να στηρίξει το ηλεκτρόδιο | ||||||||||
Υγρές ιδιότητες σύνδεσης μερών | - DXX | DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16 D25: DIN PN25 D40: DIN PN40 κ.λπ. |
|||||||||
- ΤΣΕΚΟΥΡΙ | ΤΣΕΚΟΥΡΙ: Α1, A3, A6 Α1: Ansi 150# A3: ANSI 300# A6: Ansi 600# | ||||||||||
- JX | JX: J1, J2, J3 J1: JIS10K J2: JIS 20K J3: JIS 30K |
||||||||||
- WF | Σύνδεση γκοφρετών (διαθέσιμη για DN2.5 DN6 υλικό σώματος μετρητών ροής): ανοξείδωτο | ||||||||||

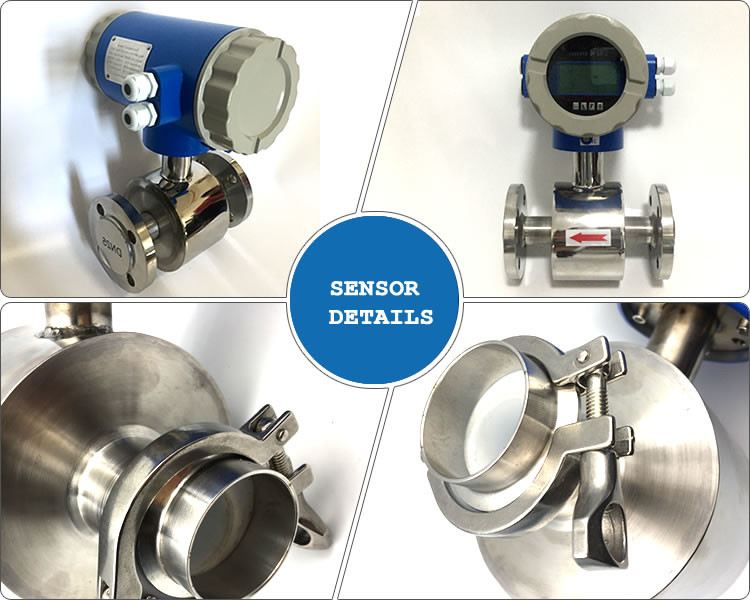

- TR | Τρι-σφιγκτήρας για τον υγειονομικό τύπο (υλικό σώματος: ανοξείδωτο) | ||||||||||
Βαθμός εκρηκτικός-απόδειξης | - Exd IIC T6 ΜΒ | Exd IIC T6 ΜΒ | |||||||||
- Ν | μην χρειαστείτε |
