Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | Kacise |
Αριθμό μοντέλου: | KUS630A |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | 15*15*10cm, 0.5kg |
Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100+ |
Σειρά: | 0~12M | Παραγωγή: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Παροχή ηλεκτρικού ρεύματος: | 3.3-24 Β | Λειτουργώντας ρεύμα: | ≤45mA |
Αποζημίωση θερμοκρασίας: | Ναι | Θερμοκρασία εργασίας: | -25… 70℃ (248… 343K) |
Κατηγορία προστασίας: | IP68 | Υλικό της Shell: | PVDF |
Ακρίβεια μέτρησης: | ≤ 1% | ||
Υψηλό φως: | Υπερηχητικός αισθητήρας επιπέδων βάθους νερού,Αδιάβροχος αισθητήρας επιπέδων βάθους νερού,KUS630A υπερηχητικός ανιχνευτής απόστασης |

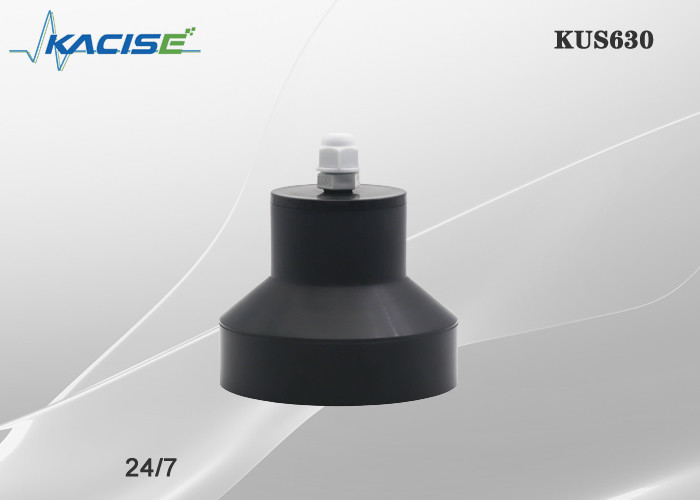

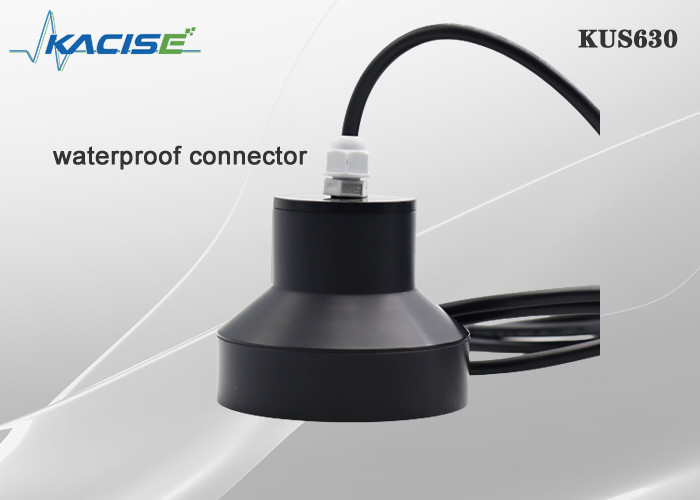

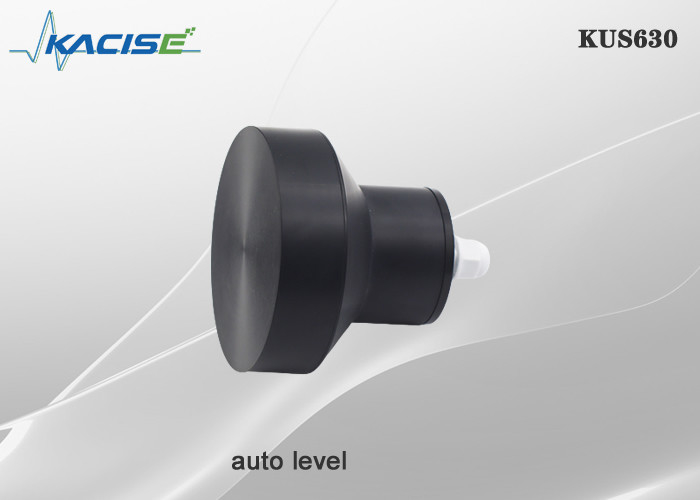

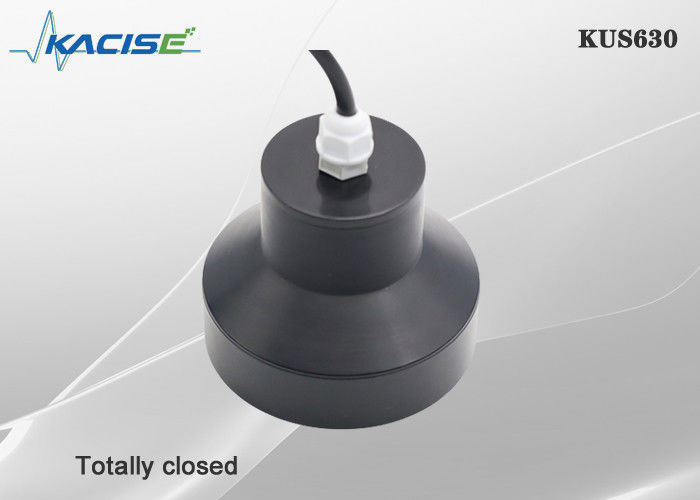

KUS630 υπερηχητικός μετρητής επιπέδων σειράς
1.Features
2. Διαστάσεις
Η μονάδα στο διάγραμμα είναι χιλ.
3.Electrical συνδέσεις και ορισμοί σημάτων
Διαταγή γραμμών | Χρώμα | Καθορισμός |
1 | Κόκκινος | Η δύναμη είναι θετική |
2 | Μαύρος | επιστροφής έδαφος δύναμης |
3 | Κίτρινος | Αναλογική παραγωγή, παραγωγή τάσης, τρέχουσα παραγωγή διακοπτών παραγωγής |
4 | Μπλε | RS485 A+ ή uart TXD |
5 | Πράσινος | RS485 β ή uart RXD |
Χρώμα καλωδίων | Διαταγή γραμμών | Περιγράψτε | Παρατήρηση |
κόκκινος | 1 | τροφοδοτημένος κοντά | 3.3V-30V ευρεία εισαγωγή τάσης |
μαύρος | 2 | GND | |
κίτρινος | 3 | Παραγωγή διακοπτών | Το τερματικό διακοπτών, χωρητικότητα φορτίων 1A 60V, υποστηρίξεις μέχρι δύο αποτελέσματα διακοπτών με την ανεξάρτητη λογική, τα δύο τερματικά είναι οι δύο επαφές του διακόπτη, δεν διακρίνει μεταξύ των θετικών και αρνητικών πόλων, και μπορεί να συνδεθεί κατά βούληση. |
Άσπρος | 4 | Παραγωγή διακοπτών | |
καφετής | 4 | RS485A+ | |
πράσινος | 5 | RS485B- |
4.Parameter περιγραφή
Πρότυπο: KUS630 | |
Μέτρηση της σειράς |
0.6m… 12m |
Τυφλό σημείο |
0… 0.6m (η ασταθής περιοχή εργασίας είναι μέσα σε 0.6m, δεν συστήνεται να λειτουργήσει σε αυτήν την σειρά) η ελάχιστη έκδοση τυφλής περιοχής 0.3m μπορεί να επιτευχθεί, η οποία πρέπει να προσαρμοστεί. |
Τάση ανεφοδιασμού | 3.3… ΤΟ ΣΥΝΕΧΈΣ ΡΕΎΜΑ 24 Β, ΚΥΜΑΤΊΖΕΙ 10% SS |
Λειτουργώντας ρεύμα |
≤ 45 μΑ (γρηγορότερη ταχύτητα μέτρησης) Η χαμηλής ισχύος έκδοση, κατανάλωση ισχύος ύπνου είναι λιγότερο από 0.3mA, η αποστολή της κατανάλωσης ισχύος είναι 20mA (λιγότερο από 2ms), και η λήψη της κατανάλωσης ισχύος είναι όχι περισσότερο από 8mA (λιγότερο από 150ms) |
Σήμα παραγωγής |
1: Προγραμματίσημη αναλογική παραγωγή 0-10V. 2: RS485 παραγωγή. 3: Τμηματική παραγωγή Uart 4:4-20mA παραγωγή 5: Παραγωγή διακοπτών |
Ακρίβεια μέτρησης | ≤ 1% |
Αποζημίωση θερμοκρασίας | ναι |
συνθήκες εργασίας
Θερμοκρασία εργασίας | -25… 70℃ (248… 343K) |
Θερμοκρασία αποθήκευσης | -40… 85℃ (233… 358K) |
άλλες οδηγίες
Ηλεκτρική σύνδεση | 5-πυρήνας το καλώδιο (αναλογική παραγωγή), 6 αφαιρεί τον πυρήνα το καλώδιο (παραγωγή διακοπτών) |
Κατηγορία προστασίας | IP68 |
Υλικό της Shell | PVDF |
5. Διαταγή των πληροφοριών
KUS | Πρότυπο | Παραγωγή | Σειρά | Περιγράψτε |
630A | Προσαρμογή υποστήριξης | |||
Επί παραγγελία | ||||
0-10V | Αναλογική παραγωγή 0-10V | |||
0-5V | Αναλογική παραγωγή 0-5V | |||
0-3V | Αναλογική παραγωγή 0-3V | |||
4-20mA | Αναλογική παραγωγή 4-20mA | |||
SW | Παραγωγή διακοπτών | |||
Uart | Τμηματικό πρωτόκολλο παραγωγής MODBUS RTU Uart | |||
RS485 | RS485 πρωτόκολλο παραγωγής MODBUS RTU | |||
XXX χιλ. |
XXX mmmeans η μέγιστη απόσταση μέτρησης (default1000mm) |
|||
KUS | 550 | RS485 | 10000mm |
