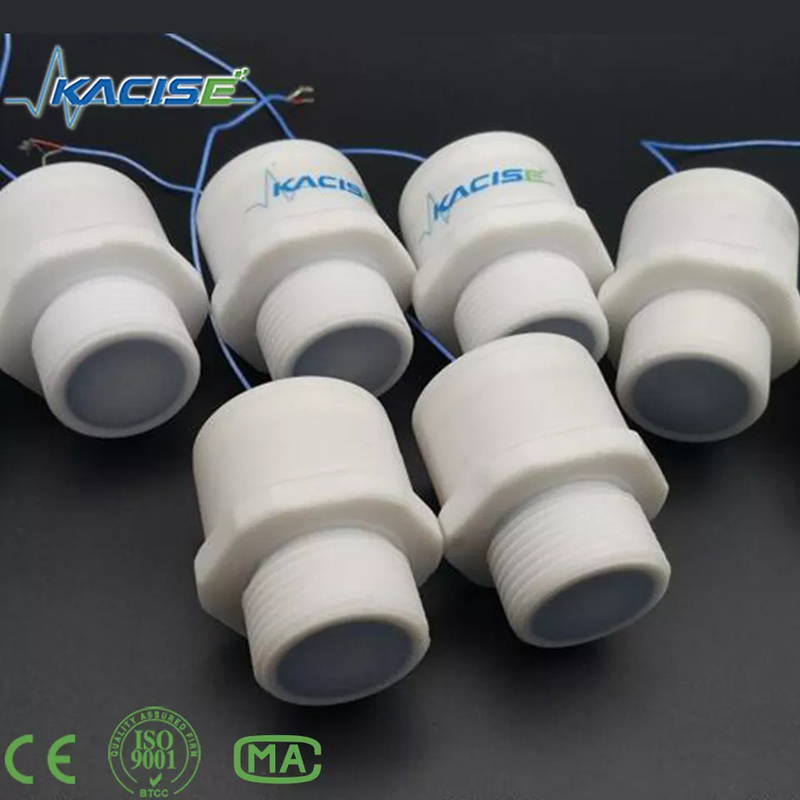

RS485 Έκδοση PTFE υπερήχων αισθητήρα επιπέδου με συχνότητα 20kHz για παρακολούθηση δεξαμενών λυμάτων

• Υψηλή ευαισθησία.
• Συμπαγής και στιβαρή δομή.
• Υψηλός βαθμός προστασίας IP68.
• Ανθεκτικό στη διάβρωση περίβλημα, κατάλληλο για διαβρωτικό μέσο και εφαρμογή

• Μέτρηση στάθμης δεξαμενής
• Μέτρηση στάθμης κάδου
• Ανίχνευση ζώνης εγγύτητας
• Ανίχνευση ανθρώπων
• Αισθητήρας εμβέλειας ρομπότ
• Αυτόνομη πλοήγηση
• Πλοήγηση με πολλούς αισθητήρες
• Μέτρηση απόστασης
• Ανίχνευση αντικειμένων μεγάλης εμβέλειας
• Βιομηχανικός αυτοματισμός

Αυτός ο αισθητήρας παρέχει ανίχνευση και εμβέλεια πολύ μικρής έως μεγάλης εμβέλειας, σε ένα συμπαγές, στιβαρό περίβλημα από PVC, σχεδιασμένο να πληροί το IP65.

Η αναλογική έξοδος μπορεί να προγραμματιστεί όπως θέλει ο χρήστης. Όπως η εργασία στην έξοδο διακόπτη ή η εργασία στην έξοδο της επένδυσης, όλες οι παράμετροι μπορούν να ρυθμιστούν από τη διεπαφή RS485.

Υπάρχουν 8 τύποι συναρτήσεων εξόδου που μπορούν να προγραμματιστούν.

Όλη η ρουτίνα ρύθμισης ως εξής,

βήμα 1 ορίστε μια αιχμηρή απόσταση από το RS485,

βήμα 2 ορίστε μια άλλη αιχμηρή απόσταση από το RS485.

Βήμα 3 ορίστε τη γραμμή ή τον διακόπτη τύπου εξόδου και ορίστε τις σχετικές επιλογές εξόδου

Βήμα 4 επανεκκινήστε τον αισθητήρα.

1. Λειτουργία παραθύρου κανονικά ανοιχτό και λειτουργία επένδυσης θετικής κλίσης λειτουργίας εξόδου.
2. Λειτουργία παραθύρου κανονικά κλειστό και λειτουργία επένδυσης αρνητικής κλίσης λειτουργίας εξόδου.
3. Ενιαίο σημείο μεταγωγής, κανονικά ανοιχτή λειτουργία.
4. Ενιαίο σημείο μεταγωγής, κανονικά κλειστή λειτουργία.
5. Μονό σημείο διακόπτη με κανονικά ανοιχτή λειτουργία υστέρησης.
6. Ενιαίο σημείο διακόπτη με κανονικά κλειστή λειτουργία κενού υστέρησης.
7. Ανίχνευση παρουσίας αντικειμένου-κανονική ανοιχτή λειτουργία.
8. Ανίχνευση παρουσίας αντικειμένου-κλειστή ανοιχτή λειτουργία.

Σημείο μεταγωγής, Ρύθμιση απόστασης μόνο μετά την ενεργοποίηση. Το εσωτερικό ρολόι μπορεί να εξασφαλίσει ότι δεν μπορεί να αλλάξει μετά από 5 λεπτά μετά την ενεργοποίηση. Εάν θέλετε να αλλάξετε το σημείο μεταγωγής, ο χρήστης μπορεί να ορίσει την απόσταση αιτήματος μόνο μετά την επανεκκίνηση του ρεύματος.

Υπάρχουν 2 είδη στυλ εργασίας,

Ένα για αυτόματη μέτρηση, ο αισθητήρας θα μετρήσει επανειλημμένα την απόσταση ή το επίπεδο και η περίοδος μέτρησης μπορεί να ρυθμιστεί από το UART. Το αποτέλεσμα της μέτρησης μπορεί να ληφθεί κάθε φορά.

Το άλλο στυλ είναι η λειτουργία εξοικονόμησης ενέργειας όταν ο αισθητήρας βρίσκεται σε αδράνεια, έως ότου ο αισθητήρας λάβει την εντολή αναζήτησης με προ-κωδικό. Το πρωτόκολλο επικοινωνίας είναι Modus-RTU.

Για παράδειγμα, το αποτέλεσμα της μέτρησης μπορεί να διαβαστεί με πρόσβαση στον καταχωρητή 0x101 από το πρωτόκολλο Modbus.

Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μας για τον οδηγό μηχανικής λογισμικού.
