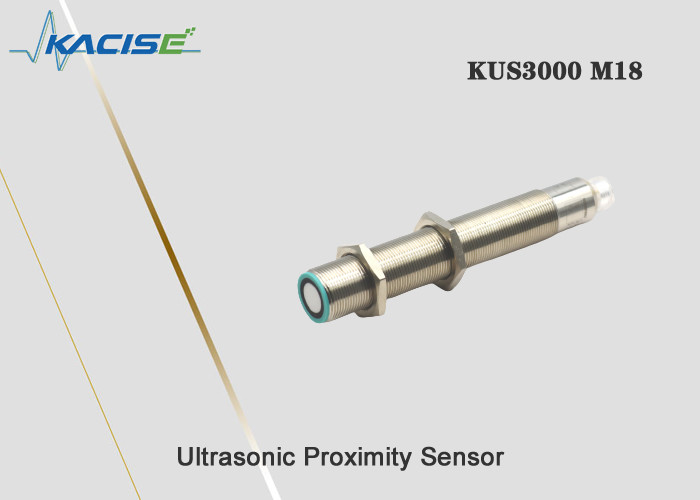

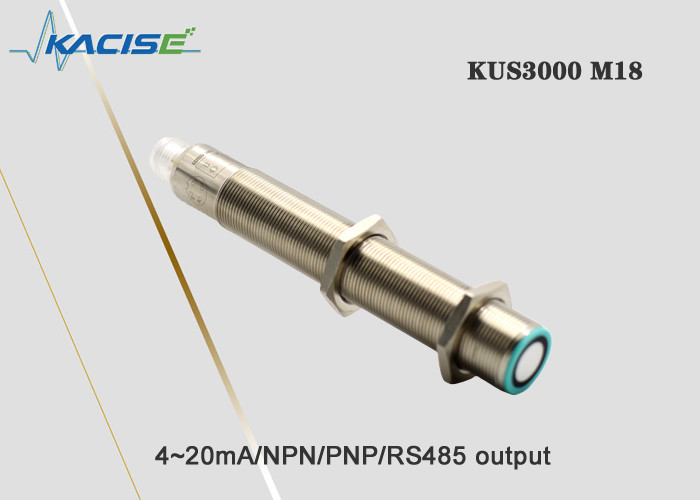

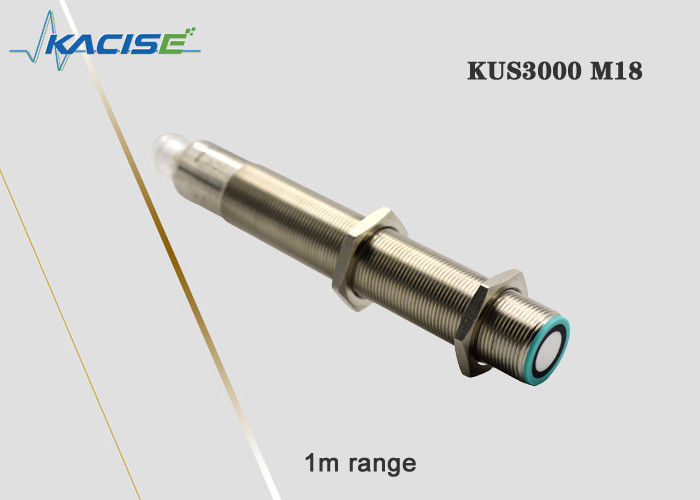

Name: KUS3000 M18 Compact περίβλημα Αισθητήρας εγγύτητας υπερήχων Υψηλή επαναληψιμότητα
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

Σπίτι > προϊόντα > υπερηχητικός αισθητήρας μετατροπέων >

KUS3000 M18 Compact περίβλημα Αισθητήρας εγγύτητας υπερήχων Υψηλή επαναληψιμότητα

Τόπος καταγωγής:

Κίνα

Μάρκα:

Kacise

Πιστοποίηση:

Αριθμό μοντέλου:

KUS3000 M18

Έγγραφο:

KUS3000 Ultrasonic Level Me....1.pdf

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Πεδίο:

Αποδόσεις:

4~20mA/NPN/PNP/RS485

Τάξη προστασίας:

IP65

Ηλεκτρική τροφοδοσία:

13-30V

Υλικό:

Νικέλινος χαλκός

Θερμοκρασία:

-25~70℃

Ακριβότητα:

≤ 1%

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Τιμή

διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

5*15*5cm, 0.1kg

Χρόνος παράδοσης

5-8 εργάσιμες

Όροι πληρωμής

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς

100+

Συγγενικά προϊόντα

Κύκλος ανίχνευσης υποβρύχιας απόστασης KUS-W80 200kHz Μετατροπέας συχνότητας και χαμηλού ρεύματος χωρίς φορτίο για τη μέτρηση υποβρύχιας απόστασης

Βρείτε την καλύτερη τιμή

KUS-W50 Υποβρύχιος αισθητήρας απόστασης Προστασία αντίστροφης πολικότητας και 0,6m τυφλή περιοχή για απρόσκοπτη υποβρύχια παρακολούθηση

Βρείτε την καλύτερη τιμή

Αισθητήρας υπερηχητικών υποβρυχίων επικοινωνιών KWD200

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας KWD400 360 βαθμών σάρωση σόναρ κατανάλωση ισχύος ≤ 12W

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86--17719566736

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

KUS3000 M18 Συμπληρωματικό σκελετό υπερήχων αισθητήρα εγγύτητας υψηλή επαναληψιμότητα

1. Διαμετρική δομή
Η μονάδα είναι mm.

KUS3000 M18 Compact περίβλημα Αισθητήρας εγγύτητας υπερήχων Υψηλή επαναληψιμότητα 0

Διάρθρωση μεγέθους σειράς M18

2Ηλεκτρική διεπαφή

KUS3000 M18 Compact περίβλημα Αισθητήρας εγγύτητας υπερήχων Υψηλή επαναληψιμότητα 1

KUS3000 M18 Compact περίβλημα Αισθητήρας εγγύτητας υπερήχων Υψηλή επαναληψιμότητα 2

Σημείωση: Το προϊόν αυτό έχει δύο προδιαγραφές καλωδίων και οι οδηγίες για την καλωδίωση των δύο προδιαγραφών είναι οι ακόλουθες:

Καλώδιο τύπου Α		Καλώδιο τύπου Β
Πιν1	Καφέ	Πιν1	Κίτρινο
Πιν2	Λευκό	Πιν2	Μαύρο
Πιν3	Μπλε	Πιν3	Κόκκινο
Πιν4	Μαύρο	Πιν4	Πράσινο

Το προεπιλεγμένο μίγμα καλωδίων βασίζεται στις προδιαγραφές που έλαβε ο πελάτης

3Τεχνική παράμετρος

M18
εύρος	150... 1000 mm
Ρυθμιζόμενο εύρος διαστήματος	150....1000 χιλιοστά
τυφλό σημείο	0... 150 mm
Χρόνος απόκρισης	περίπου 10 ms

Φως δείκτη

Γαλάζιο φως LED

Το μπλε φως αναβοσβήνει για να δείξει ότι μπορεί να πραγματοποιηθεί η βαθμονόμηση.Το μπλε φως θα αναβοσβήνει μέσα σε 5 λεπτά μετά την ενεργοποίηση της ενέργειαςΜετά από 5 λεπτά, το μπλε φως είναι πάντα αναμμένο για να υποδεικνύει ότι ο αισθητήρας δεν μπορεί να λαμβάνει εντολή βαθμονόμησης. .

Φωτισμός LED

Κατά τη διάρκεια του σταδίου βαθμονόμησης, το κίτρινο φως αναβοσβήνει για να δείξει ότι η τρέχουσα κατάσταση βαθμονόμησης είναι κλειδωμένη,και μπορεί να αλλάξει στην επόμενη κατάσταση βαθμονόμησης.

Κόκκινο φως LED

Σε κανονική κατάσταση λειτουργίας, το κόκκινο φως δεν είναι αναμμένο και το κόκκινο φως είναι αναμμένο για να υποδεικνύει ότι υπάρχει σφάλμα.

Κατά τη διάρκεια της διαδικασίας βαθμονόμησης, το αναβοσβήνει κόκκινο φως υποδεικνύει ότι ο αισθητήρας κλειδώνει την τρέχουσα κατάσταση απώλειας ή απεριόριστης ηχώ, και ο χρήστης μπορεί να αλλάξει στην επόμενη κατάσταση βαθμονόμησης.

Ηλεκτρικές παραμέτρους

Πρόσθετη τάση	13... 30 V DC, ειδικές απαιτήσεις μεγάλης τάσης μπορούν να προσαρμοστούν
ρεύμα χωρίς φορτίο I0	≤ 45 mA

Διάφορα μοντέλα

Πρόσθετη τάση	3.3-12 DC, κύμα 10 % SS
Κατανάλωση ενέργειας I0	≤ 15 mA, κατάσταση ύπνου≤1mA, σειρά αφύπνισης,

Αποδόσεις

τύπος εξόδου	1 Η έξοδος του διακόπτη PNP, η έξοδος που είναι κανονικά ανοιχτή και η έξοδος που είναι κλειστή για μεγάλο χρονικό διάστημα, μπορεί να βαθμολογηθεί 2 Εξόδου διακόπτη NPN εξόδου κανονικά ανοικτή και μακρά κλειστή προγραμματισμένη 3 Αναλογική έξοδος τάσης 0-10V προγραμματισμένη. 4 Αναλογική έξοδος 4-20mA προγραμματισμένη 5 RS485 έξοδος E4 προγραμματισμένη.
Υπερστροφές	200 mA, Προστασία αντίστροφης πολικότητας, προστασία από βραχυκύκλωμα
Προεπιλεγμένη ρύθμιση	M18 Σημείο εναλλαγής A1: 150 mm Σημείο εναλλαγής A2: 1000 mm M30 Τύπος 1 σημείο εναλλαγής A1 200 mm σημείο εναλλαγής A2: 2000 mm M30 σημείο διακόπτη τύπου 2 A1 σημείο διακόπτη 300 mm σημείο διακόπτη A2: 4000 mm M30 σημείο διακόπτη τύπου 3 A1 500 mm σημείο διακόπτη A2: 6000 mm
Έκπτωση τάσης εξόδου	≤ 2,5 V
Επαναληψιμότητα	≤ 1 %
Επίπεδο ενεργοποίησης-αποσύνδεσης f	≤ 13 Hz Υψηλή συχνότητα μπορεί να προσαρμοστεί
Χαρακτηριστικό εύρος υστερέσης προεπιλογής	5% της καθορισμένης αξίας, ειδικές απαιτήσεις μπορούν να προσαρμοστούν
Πεδίο αντιστάθμισης θερμοκρασίας	-40°C-85°C

Απαιτήσεις θερμοκρασίας

Θερμοκρασία λειτουργίας	-25...70°C ((248...343K)
Θέρμανση αποθήκευσης	-40...85°C ((233...358K)

Περιγραφή μηχανικού μέρους

Σύνδεση	Σύνδεσμος V1 ((M12×1), 4-Pin
Τάξη προστασίας	IP65 Άλλα μπορούν να προσαρμοστούν
Υλικό κελύφους	Άλλοι, προσαρμοσμένοι, από χαλκό

Σημείωση: Όταν το προϊόν M18 και το προϊόν M30 έχουν αναλογική έξοδο 4-20mA, η μέθοδος σύνδεσης μετρητή είναι διαφορετική από εκείνη του προϊόντος 550,600.Δεδομένου ότι το τερματικό εξόδου των προϊόντων M18 και M30 τροφοδοτείται από VDD, όπως φαίνεται στο σχήμα 1, ο μετρητής πρέπει να συνδέεται με την πύλη τροφοδοσίας.

KUS3000 M18 Compact περίβλημα Αισθητήρας εγγύτητας υπερήχων Υψηλή επαναληψιμότητα 3

Σχήμα 1 Σχέδιο κυκλώματος παροχής ισχύος εξόδου

KUS3000 M18 Compact περίβλημα Αισθητήρας εγγύτητας υπερήχων Υψηλή επαναληψιμότητα 4

Σχήμα 2 Σχεδιακό διάγραμμα της μεθόδου σύνδεσης

4. Πληροφορίες παραγγελίας

ΚΗΠΑ	Τύποι	εξόδου		εύρος	περιγράψτε
	M18	Κουτί M18, μέγιστο εύρος μέτρησης 1 μέτρο
	M30-τύπος 1	M30 μέγιστη εμβέλεια μέτρησης 2 μέτρα
	M30-Type2	M30 μέγιστη εμβέλεια μέτρησης 3 μέτρα
	Τύπος M303	M30 μέγιστο εύρος μέτρησης είναι 6 μέτρα, 8 μέτρα μπορεί να προσαρμοστεί
	Προσαρμοσμένο	Το Shell υποστηρίζει την προσαρμογή του χρήστη
		Εθνικό Πρόσωπο	έξοδος ως NPN
		Εθνικό Εθνικό Πρόγραμμα	απόδοση ως PNP
		10Αποψηφιότητα	Η έξοδος είναι αναλογική 0-10V, η απαίτηση τροφοδοσίας είναι μεγαλύτερη από 11V
		5Vout	Η έξοδος είναι αναλογική 0-5V, η απαίτηση τροφοδοσίας είναι μεγαλύτερη από 6V
		Εξωτερικό	Η έξοδος είναι αναλογική 4-20mA
		RS485	Η έξοδος είναι το πρωτόκολλο RS485 Modbus, παρακαλούμε ανατρέξτε στο εγχειρίδιο διεπαφής λογισμικού για συγκεκριμένη περιγραφή.
			XXX χιλιοστά		Ο πελάτης καθορίζει το γραμμικό διάστημα ή το διάστημα διακόπτη, το οποίο μπορεί να οριστεί στο εργοστάσιο
KUS	M30	RS485	2000 χιλιοστά

5- Εφαρμογή
