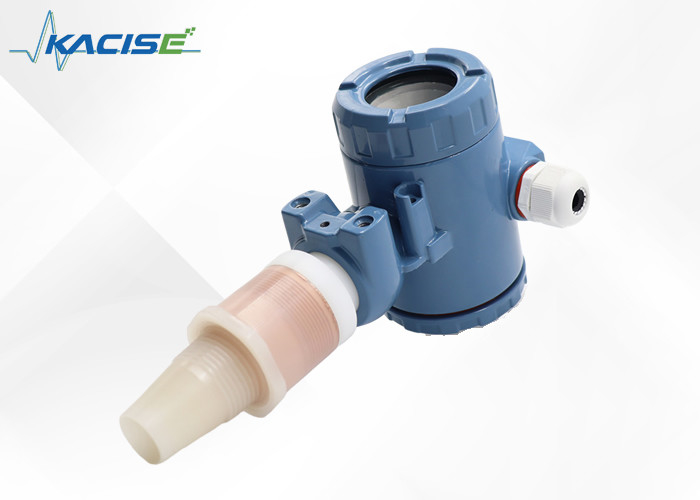

Αισθητήρας απόστασης αισθητήρα στάθμης υπερήχων PVDF / PTFE ανθεκτικός στη διάβρωση KUS στη βιομηχανία τροφίμων / ιατρικής / χημικής βιομηχανίας

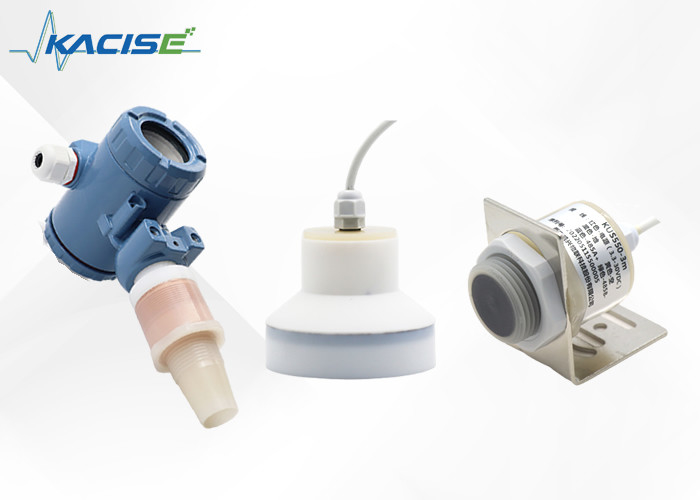

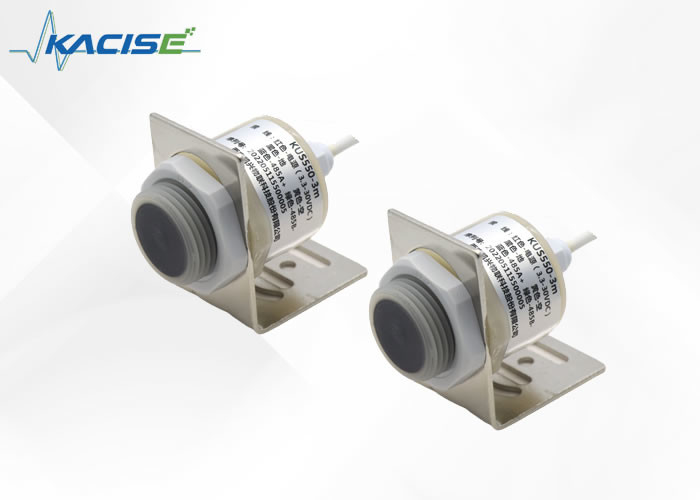

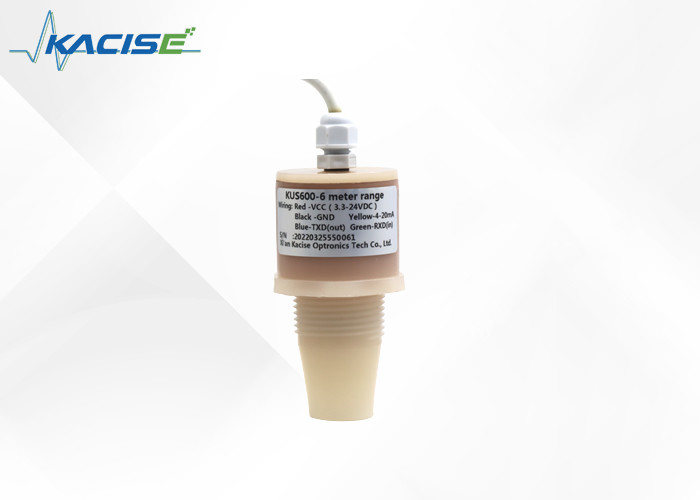

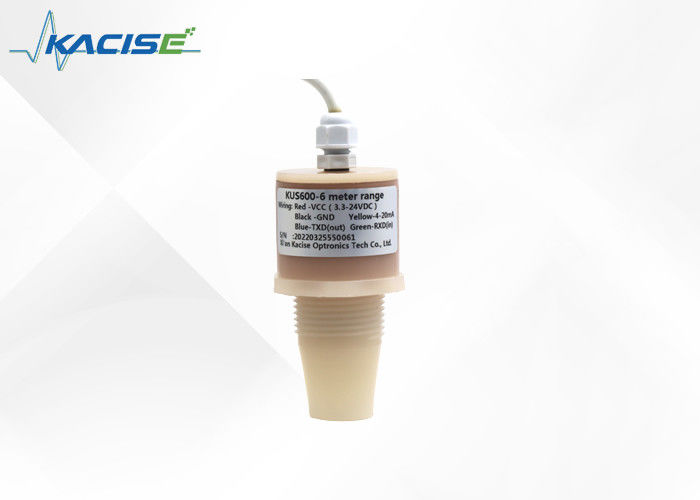

Αισθητήρας υπερήχων σειράς KUS

1. Χαρακτηριστικά

• Αυτόματη ρύθμιση ισχύος, έλεγχος απολαβής, αντιστάθμιση θερμοκρασίας
• χρησιμοποιεί υλικό τετραφθοροαιθυλενίου, το οποίο μπορεί να χρησιμοποιηθεί σε διάφορες διαβρωτικές σκηνές
• Υψηλή ακρίβεια και ανάλυση
• Με τη λειτουργία καταστολής της ηχούς παρεμβολών για τη διασφάλιση της αυθεντικότητας των δεδομένων μέτρησης


2. Περιγραφή

Ο αισθητήρας στάθμης αντικειμένου υπερήχων/υγρού είναι εγκατεστημένος στο πάνω μέρος του δοχείου και υπό τον λειτουργικό έλεγχο της συνδυασμένης μονάδας και των ηλεκτρονικών εξαρτημάτων, ο αισθητήρας εκπέμπει μια δέσμη υπερηχητικών παλμών στο μετρούμενο αντικείμενο.Το ηχητικό κύμα ανακλάται από την επιφάνεια του αντικειμένου και μέρος της ανακλώμενης ηχούς λαμβάνεται από τον ανιχνευτή και μετατρέπεται σε ηλεκτρικό σήμα.Ο χρόνος από την εκπομπή υπερήχων έως την εκ νέου λήψη είναι ανάλογος της απόστασης από τον ανιχνευτή έως το μετρούμενο αντικείμενο.Η ηλεκτρονική μονάδα ανιχνεύει αυτόν τον χρόνο και υπολογίζει τη μετρούμενη απόσταση από τη γνωστή ταχύτητα του ήχου, ώστε να μπορεί να υπολογιστεί η τιμή της στάθμης.Δεδομένου ότι η θερμοκρασία επηρεάζει την ταχύτητα του ήχου, ο μετρητής πρέπει να μετρήσει τη θερμοκρασία για να διορθώσει την ταχύτητα του ήχου.Υπάρχουν πολλές επιλογές για το σύστημα τεσσάρων καλωδίων, το οποίο μπορεί να υποστηρίξει ταυτόχρονα επικοινωνία 4-20mA και RS485.

Εκτός από τη χαμηλή κατανάλωση ενέργειας, έχουν επίσης εξαιρετική αντοχή στη διάβρωση. Στη μέτρηση, το παλμικό υπερηχητικό κύμα αποστέλλεται από τον αισθητήρα (μορφοτροπέα) και το ηχητικό κύμα λαμβάνεται από τον ίδιο αισθητήρα αφού ανακλαστεί από την επιφάνεια του αντικειμένου , και μετατρέπεται σε ηλεκτρικό σήμα και η απόσταση μεταξύ του αισθητήρα και του μετρούμενου αντικειμένου υπολογίζεται από το χρόνο μεταξύ της εκπομπής και της λήψης του ηχητικού κύματος.Δεδομένου ότι ο αντιδιαβρωτικός μετρητής στάθμης υπερήχων υιοθετεί μέτρηση χωρίς επαφή, το μετρούμενο μέσο είναι σχεδόν απεριόριστο και μπορεί να χρησιμοποιηθεί ευρέως για τη μέτρηση του ύψους διαφόρων υγρών και στερεών υλικών.

3. Λειτουργία χαμηλής κατανάλωσης ενέργειας

Η λειτουργία εργασίας που έχει οριστεί στο 2 είναι η λειτουργία εργασίας χαμηλής κατανάλωσης ενέργειας.

Πώς να πραγματοποιήσετε τον αισθητήρα στάθμης και απόστασης υπερήχων χαμηλής κατανάλωσης ενέργειας

α) Χρησιμοποιήστε IC χαμηλής ισχύος

Χρησιμοποιούμε σχεδόν νέα IC με τα οποία η κατανάλωση ρεύματος είναι συνήθως χαμηλή.

β) Ελέγξτε την ισχύ κάθε κυκλώματος στον αισθητήρα.

Υπάρχουν τρία μέρη του κυκλώματος στον αισθητήρα, το κύκλωμα εκπομπής, το κύκλωμα λήψης και το βασικό κύκλωμα του mcu.Το mcu πραγματοποιεί διαχείριση κατανάλωσης ενέργειας επιτρέποντας τον έλεγχο της εργασίας κάθε τμήματος του κυκλώματος και στη συνέχεια ελέγχει την κατανάλωση ενέργειας.

γ) Όταν το ίδιο το mcu δεν λειτουργεί, μπαίνει σε κατάσταση αναστολής λειτουργίας για περαιτέρω μείωση της κατανάλωσης ενέργειας.

4.Συνθήκες εγκατάστασης
Εάν ο αισθητήρας είναι εγκατεστημένος σε θερμοκρασία περιβάλλοντος πέσει κάτω από 0℃, θα πρέπει να κάνει καλά στα μέτρα προστασίας.Σε περίπτωση άμεσης τοποθέτησης του αισθητήρα σε μια διαμπερή οπή χρησιμοποιώντας τα χαλύβδινα παξιμάδια, πρέπει να στερεωθεί στη μέση του σπειρώματος του περιβλήματος.

5.Πληροφορίες παραγγελίας
