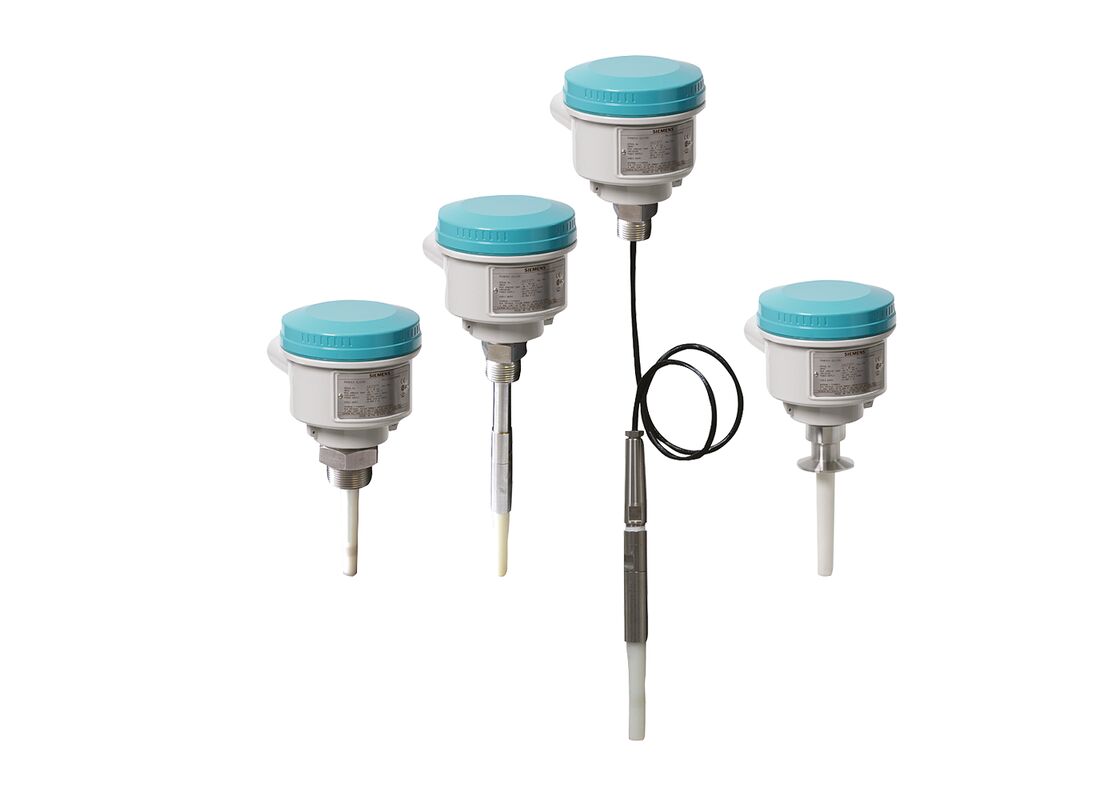

Pointek CLS200 - Τυπικός διακόπτης επιπέδου χωρητικότητας
Ο Pointek CLS200 (κλασσική έκδοση) είναι ένας ευπροσάρμοστος διακόπτης μετατόπισης αντιστροφικής συχνότητας επιπέδου χωρητικότητας και ανίχνευσης υλικών με ρυθμιζόμενες επιλογές ράβδου / καλωδίου και ρυθμίσεις εξόδου.Ιδανικό για ανίχνευση υγρώνΑυτό το διακόπτη διαθέτει προηγμένες δυνατότητες συντονισμού για να αγνοεί την συσσώρευση στον ανιχνευτή.
Αριθμοί μοντέλων:7ML5631-... 7ML5632-... 7ML5633-... 7ML5634-... 7ML5630-...
Βασικά Οφέλη
- Η δομική κατασκευή προστατεύει το κύκλωμα σήματος από τα σοκ, τις δονήσεις, την υγρασία και την συμπύκνωση
- Υψηλή χημική αντοχή για απαιτητικά βιομηχανικά περιβάλλοντα
- Ανίχνευση επιπέδου ανεξάρτητη από την αναφορά της γης δεξαμενής ή σωλήνα
- Αευαισθησία στην συσσώρευση του προϊόντος λόγω ταλαντώσεων υψηλής συχνότητας
- Τρεις δείκτες LED για την κατάσταση του αισθητήρα, την κατάσταση εξόδου και την ισχύ
- Κατάλληλο για τις απαιτήσεις συμμόρφωσης API 2350
Εφαρμογές
Η τυποποιημένη έκδοση του Pointek CLS200 διαθέτει τρεις δείκτες LED με βασικό ρελέ και συναγερμούς διακόπτη στερεής κατάστασης.Η γαλβανικά απομονωμένη τροφοδοσία δέχεται ευρύ φάσμα τάσης (12 έως 250 V AC/DC)Όταν χρησιμοποιούνται με θερμικό απομονωτή, τα υλικά αντλίας από ανοξείδωτο χάλυβα και PPS (προαιρετικά PVDF) παρέχουν θερμοκρασίες έως 125 °C (257 °F) σε τμήματα υγροποιημένα από τη διαδικασία.
Ο διακόπτης ανιχνεύει υλικά με διηλεκτρικές σταθερές 1,5 ή μεγαλύτερες με την παρακολούθηση των αλλαγών στη συχνότητα ταλαντώσεων, με ρυθμίσεις ανίχνευσης πριν από την επαφή ή κατά την επαφή.Το CLS200 λειτουργεί ανεξάρτητα από τοίχους δεξαμενών ή σωλήνες, εξαλείφοντας την ανάγκη για εξωτερικά ηλεκτρόδια αναφοράς σε μη αγωγικά δοχεία όπως το σκυρόδεμα ή το πλαστικό.
Πρωταρχικές εφαρμογές
- Ανίχνευση επιπέδου υγρών και λιπασμάτων
- Παρακολούθηση της απογραφής σκόνης και κόκκων
- Εφαρμογές για δοχεία υπό πίεση
- Εγκαταστάσεις επικίνδυνων περιοχών
Διαμόρφωση
Τεχνικές προδιαγραφές
Τρόπος λειτουργίας:
Ανίχνευση χωρητικού επιπέδου αντίστροφης μετατόπισης συχνότητας
Αρχή μέτρησης:
Ανίχνευση χωρητικού επιπέδου αντίστροφης μετατόπισης συχνότητας
Μετρούμενη μεταβλητή:
Αλλαγή στο picoFarad (pF)
Προδιαγραφές εξόδου
Έξοδος αναμεταδόχου:
1 αναμεταδότης τύπου C SPDT
Μέγιστη τάση επαφής:
30 V DC / 250 V AC
Μέγιστο ρεύμα επαφής:
5 A DC / 8 A AC
Δυνατότητα διακόπτη:
150 W DC / 2.000 VA AC
Ώρα καθυστέρησης:
1... 60 s
Αποχώρηση στερεής κατάστασης:
Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών κυψελών
Μέγιστη τάση.
30 V DC / 30 V αγωγός εναλλασσόμενου ρεύματος
Μέγιστο ρεύμα φορτίου:
82 mA
Μείωση τάσης:
< 1 V, τυπικά σε 50 mA
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος:
-40... +85°C (-40... +185°F)
Θέρμανση αποθήκευσης:
-40... +85°C (-40... +185°F)
Κατηγορία εγκατάστασης:
ΙΙ
βαθμός ρύπανσης:
4
Μεσαίες συνθήκες
Συμβατό μέσο:
Υγρά, ακατέργαστα στερεά, λιπάσματα και διεπαφές
Ελάχιστη διηλεκτρική σταθερά:
1.5
Θέρμανση διαδικασίας (χωρίς θερμικό μονωτήρα):
-40... +85°C (-40... +185°F)
Θερμοκρασία διαδικασίας (με θερμικό απομονωτήρα):
-40... +125°C (-40... +257°F)
Πίεση διαδικασίας (εκδοχή ράβδου):
-1... +25 bar g (-14,6... +365 psi g)
Πίεση διεργασίας (εκδοχή με καλώδιο):
-1... +10 bar g (-14,6... +150 psi g)
Πίεση διεργασίας (εκδοχή συσσωρευτικής ζεύξης):
-1... +10 bar g (-14,6... +150 psi g)
Σχεδιασμός & Κατασκευή
Υλικό περιβλήματος:
Άλλες συσκευές και συσκευές για την κατασκευή ή την κατασκευή οχημάτων
Προαιρετικός θερμικός απομονωτής:
316L από ανοξείδωτο χάλυβα
Σύνδεση:
Απομακρυσόμενο τερματικό μπλοκ, μέγιστο 2,5 mm2
Στον βαθμό προστασίας:
IP65/τύπος 4/NEMA 4 (προαιρετικά IP68)
Εισαγωγή καλωδίου:
2 x M20 x 1,5 νήματα (επιλογή: 2 x 1⁄2" είσοδος αγωγού NPT συμπεριλαμβανομένης 1 κλειστής είσοδος)
Ηλεκτρική παροχή:
12... 250 V AC/DC, 0... 60 Hz μέγιστο 2 W
Πιστοποιητικά και εγκρίσεις
ΚΑΠ
FM
CE
UKCA
Επενδύσεις
ATEX
UKEX
Λάιντς Ρέγκερ
ΔΕΠ
VLAREM II
Έγκριση υποδείγματος (Κίνα)
ΣΙΛ
Σχετικά προϊόντα και αξεσουάρ
| Αριθμός τμήματος |
Περιγραφή |
| 7ML1830-1AP |
EASY AIMER II, ΑΛΥΜΙΝΙΟ, 3/4 ιντσών NPT με 1 ιντσών γαλβανισμένη ζεύξη |
| 7ML1830-1AQ |
EASY AIMER II, ΑΛΥΜΙΝΙΟ, 3/4 ιντσών NPT με 3/4 - 1 ιντσών σύνδεση PVC |
| 7ML1830-1DL |
Δείκτης προστασίας, 3/4" NPT (PPS) για το POINTEK CLS100 |
| 7ML1830-1DM |
Διάταξη 1 του παρόντος κανονισμού |
| 7ML1830-1JA |
ΔΕΣΜΟΣ ΚΑΒΕΛΟΥ, 1/2" NPT, γενικού σκοπού DIP |
| 7ML1830-1JB |
ΚΑΜΠΕΛΙΚΗ ΓΛΑΝΔΙΑ, 1/2" NPT, ανθεκτική στην έκρηξη |
| 7ML1830-1JC |
M20 x 1,5 καλωδιακό αδένα (γενική χρήση και προστασία από την έκρηξη σκόνης) |
| 7ML1830-1JD |
ΔΗΜΟΣΙΑ ΤΗΣ ΚΑΒΕΛΑΣ, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE |
Μαγνήτης δοκιμής |
| 7ML1830-1JF |
ΕΠΙΤΡΟΠΟΙΗ ΤΗΣ ΕΠΙΤΡΟΠΟΙΟΠΟΙΗΣ |
| 7ML1830-1JK |
ΕΛΚΙΔΑΣ ΠΕΡΙΔΕΣΙΑΣ για CLS 200, ψηφιακό |
| Α5Ε01163672 |
Εναλλακτικό συμπλέκτη Synprene, έκδοση θήκης, για εκδόσεις IP65 |
| Α5Ε01163673 |
Εναλλακτικό στεγασμό από σιλικόνη, έκδοση θήκης, για έκδοση IP68 |
| Α5Ε01163674 |
CLS200/CLS300/LC300 Εναλλακτικό καπάκι τυφλών από αλουμίνιο, για τις τυποποιημένες εκδόσεις |
| Α5Ε01163676 |
CLS200/300 Εναλλακτικό καπάκι από αλουμίνιο με παράθυρο |
| Α5Ε01163677 |
Κιτ, αισθητήρας για μονάδες καλωδίων, PPS, πρότυπο, Viton |
| Α5Ε01163678 |
Κιτ, αισθητήρας για μονάδες καλωδίων, PPS, ψηφιακό, Viton |
| Α5Ε01163679 |
Κίτ, αισθητήρας για μονάδες καλωδίων, PPS, πρότυπο, FFKM |
| Α5Ε01163680 |
Κιτ, αισθητήρας για μονάδες καλωδίων, PPS, ψηφιακό, FFKM |
| Α5Ε01163681 |
Συσκευή, αισθητήρας για μονάδες καλωδίων, PVDF, Standard, FKM |
| Α5Ε01163682 |
Κιτ, αισθητήρας για μονάδα καλωδίου, PVDF, Digital, FKM |
| Α5Ε01163683 |
Συσκευή, αισθητήρας για μονάδα καλωδίου, PVDF, Standard, FFKM |
| Α5Ε01163684 |
Συσκευή, αισθητήρας για μονάδα καλωδίου, PVDF, Digital, FFKM |
| Α5Ε01163685 |
Εναλλακτικό στήριγμα τοποθέτησης από ανοξείδωτο χάλυβα 316L |
| Α5Ε01163686 |
Εναλλακτικό, σύνδεσμος PROFIBUS, μόνο εκδόσεις IP65 |
| Α5Ε03251681 |
Κίτ, πρότυπο CLS200, πομπός |
