Ηλεκτρονικός αισθητήρας επιπέδου χωρητικότητας σταγονιδιωτή για τη μέτρηση επιπέδου υψηλής θερμοκρασίας με εύρος πίεσης -0,1MPa ̇ 32MPa

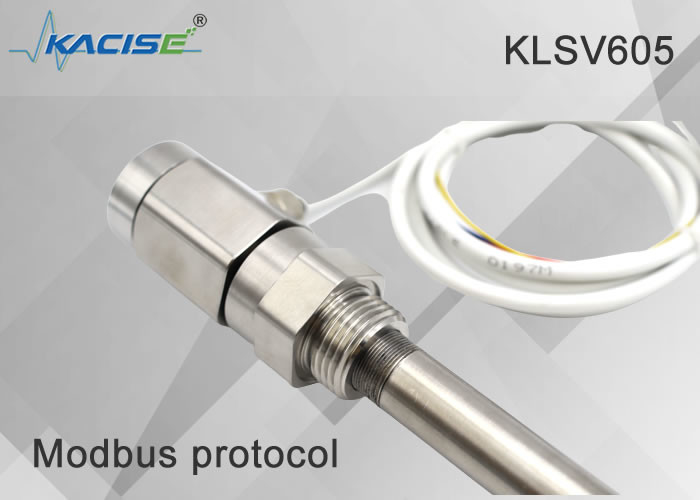

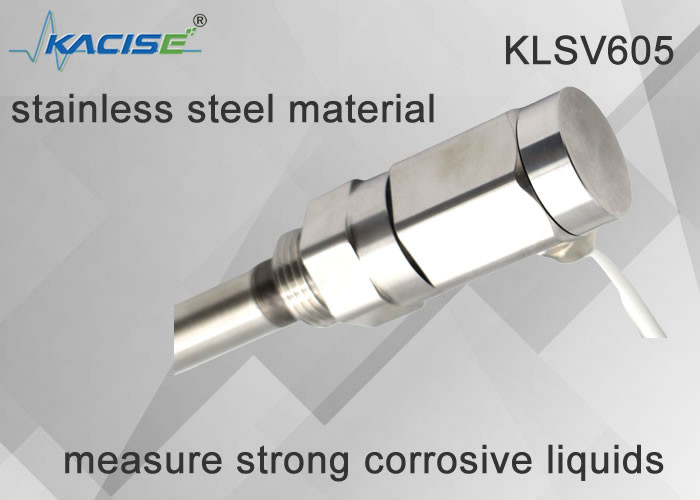

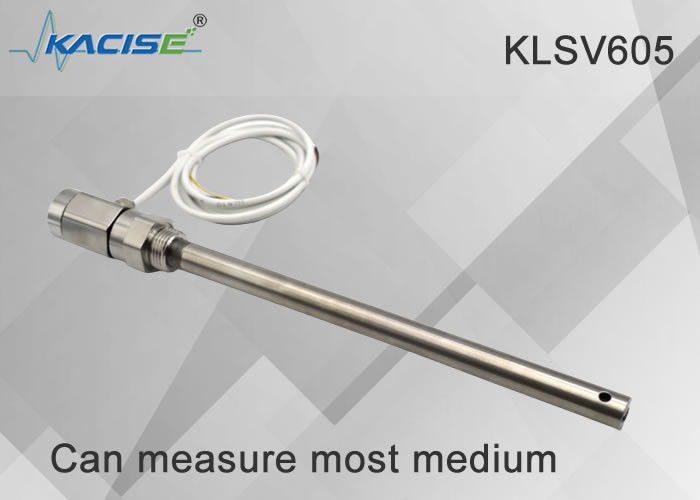

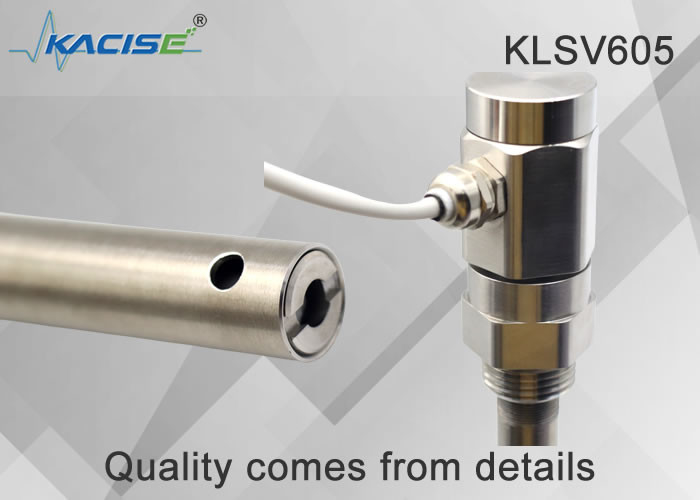

Ο αισθητήρας χωρητικού επιπέδου σειράς KLSV605 Dripper είναι ένας πομπός υψηλής απόδοσης υγρού που έχει σχεδιαστεί για βιομηχανικές εφαρμογές. Αυτός ο ισχυρός αισθητήρας δεν διαθέτει κινούμενα μέρη, εξασφαλίζοντας εξαιρετική αξιοπιστία και μακροπρόθεσμη σταθερότητα. Λειτουργεί αποτελεσματικά σε προκλητικά περιβάλλοντα, που δεν επηρεάζονται από υδρατμούς, σκόνη ή συμπύκνωση.

Ο χωρητικός αισθητήρας στάθμης υγρού αποτελείται από δύο κύρια συστατικά: τον αισθητήρα του αισθητήρα και τη μονάδα πομπού. Το διάγραμμα απεικονίζει:

• ΕΝΑ:Ανιχνευτής αισθητήρα που εκτείνεται στο δοχείο ή στον σωλήνα μέτρησης
• B & C:Φλάντζες σύνδεσης αερίου και υγρής φάσης για διασύνδεση εξοπλισμού
• ΡΕ:Κύλινδρος μέτρησης που σχηματίζει χωρητικότητα με το ηλεκτρόδιο του αισθητήρα
• ΜΙ:Φλάντζα αποστράγγισης για περιοδικό καθαρισμό για τη διατήρηση της ακρίβειας μέτρησης
• ΦΑ:Μονάδα πομπού που μετατρέπει την χωρητικότητα σε τυπικά σήματα 4-20ma

Η εγκατάσταση είναι απλή - απλά συνδέστε τις φλάντζες φάσης αερίου -υγρού σε αντίστοιχες φλάντζες εξοπλισμού χρησιμοποιώντας παρεμβύσματα και μπουλόνια. Βεβαιωθείτε ότι οι εσωτερικοί χώροι των σωλήνων είναι καθαροί και οι επιφάνειες στεγανοποίησης είναι άθικτες πριν από την εγκατάσταση.

Για εφαρμογές λέβητα υψηλής θερμοκρασίας, ο πομπός τοποθετείται κάτω από τον αισθητήρα με τμήμα διάχυσης θερμότητας για την προστασία των ηλεκτρονικών ειδών. Σημειώστε τη μοναδική διαμόρφωση βραχίονα 90 μοιρών που εμποδίζει τη μέση διαρροή προς τον πομπό.

• Επαληθεύστε όλη την τεκμηρίωση του προϊόντος πριν από την εγκατάσταση
• Εξασφαλίστε την κατάλληλη γείωση με αντίσταση<4Ω
• Χρησιμοποιήστε εμπόδια ασφαλείας για 485 συστήματα επικοινωνίας
• Εφαρμόστε αποτελεσματικά μέτρα προστασίας από αστραπή
• Χειριστείτε με προσοχή - Αποφύγετε τις επιπτώσεις ή την μη εξουσιοδοτημένη αποσυναρμολόγηση
• Αποθηκεύστε σε δροσερές, ξηρές συνθήκες όταν δεν χρησιμοποιείτε
