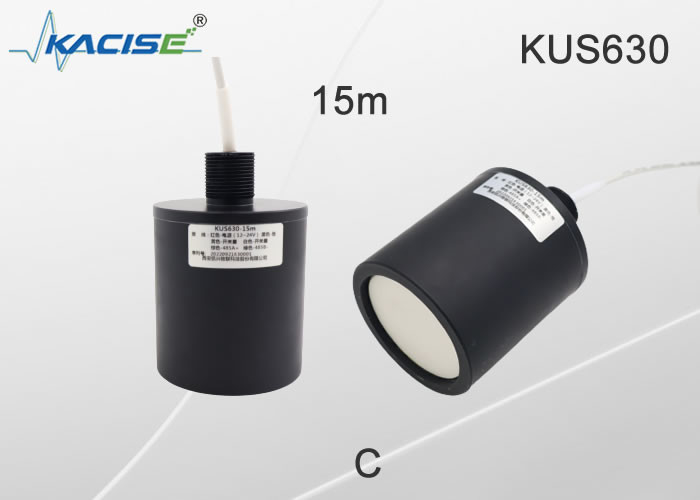

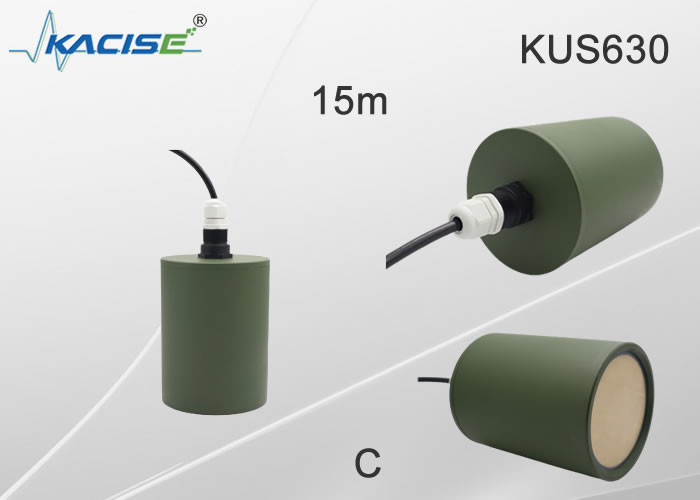

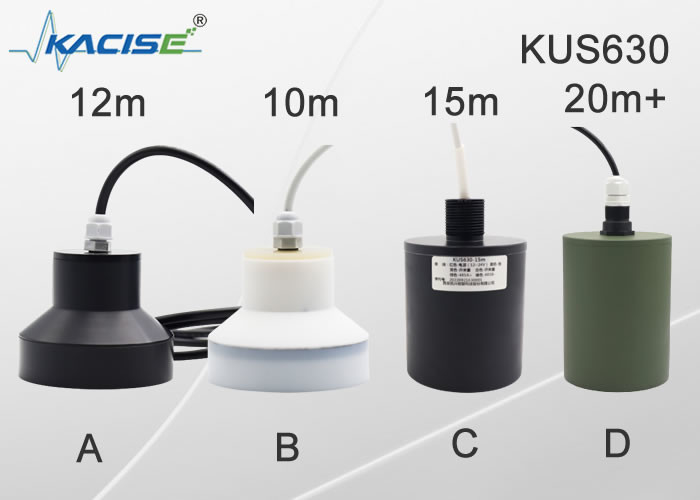

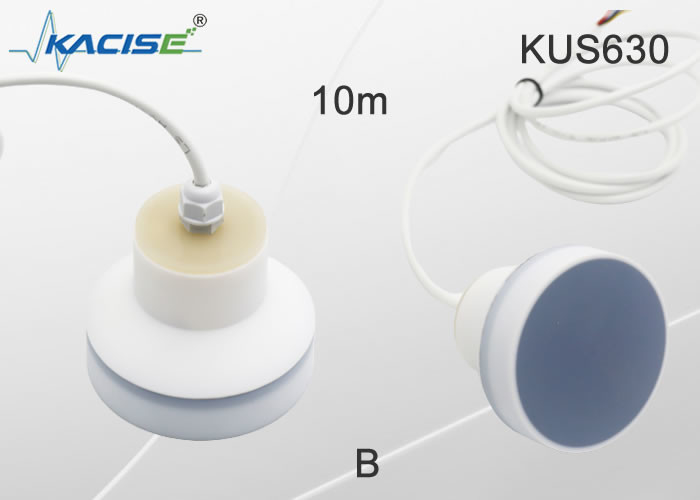

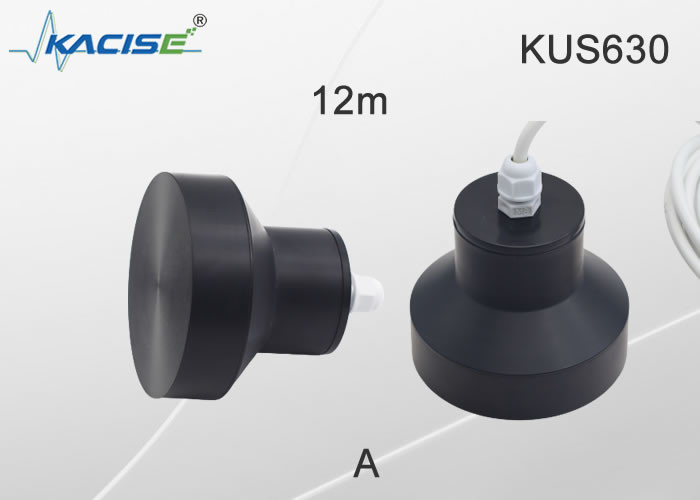

Name: Μετρητής επιπέδου υπερήχων 24V σειράς KUS630 με διεπαφή RS-485 για μέτρηση χωρίς επαφή
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630
Price: 1,000.10 USD
Availability: InStock

Σπίτι > προϊόντα > υπερηχητικός αισθητήρας μετατροπέων >

Μετρητής επιπέδου υπερήχων 24V σειράς KUS630 με διεπαφή RS-485 για μέτρηση χωρίς επαφή

Δοκιμαστής ανίχνευσης καθετήρα αισθητήρα υπερήχων

Αισθητήρας αισθητήρα υπερήχων

Σύστημα στάθμευσης αυτοκινήτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

Kacise

Αριθμό μοντέλου:

KUS630

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Μετρητής επιπέδου υπερήχων 24V σειράς KUS630 με διεπαφή RS-485 για μέτρηση χωρίς επαφή

Λεπτομέρειες για το προϊόν

Σειρά:

10m~30m+

Παραγωγή:

4~20mA/NPN/PNP/RS485/0-3V,0-5V

Τροφοδοτικό:

3.3-24 V

Ρεύμα λειτουργίας:

≤ 45mA

Αντιστάθμιση θερμοκρασίας:

Ναί

Θερμοκρασία εργασίας:

-25...70°C ((248...343K)

Κατηγορία Προστασίας:

IP68

Υλικό κελύφους:

PVDF

Ακρίβεια μέτρησης:

≤ 1%

Επισημαίνω:

Δοκιμαστής ανίχνευσης καθετήρα αισθητήρα υπερήχων

Αισθητήρας αισθητήρα υπερήχων

Σύστημα στάθμευσης αυτοκινήτων

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Τιμή

διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

15*15*10 εκ., 1,2 κιλά

Χρόνος παράδοσης

5-8 εργάσιμες

Όροι πληρωμής

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Δυνατότητα προσφοράς

100+

Συγγενικά προϊόντα

Βίντεο

KUS650 Ultrasonic Tank Ασύρματο αισθητήρα στάθμης με προστασία IP65 και εύρος ανίχνευσης 200mm~3000mm για επεξεργασία λυμάτων

Βρείτε την καλύτερη τιμή

Βίντεο

Αισθητήρας επιπέδου υπερήχων δεξαμενής καυσίμου KUM2500C με ανάλυση μέτρησης 0,1 mm Προστασία IP67 και διεπαφή RS232/RS485/TTL/4-20mA

Βρείτε την καλύτερη τιμή

Βίντεο

15m μη-συναλλακτικός υπερηχητικός αισθητήρας επιπέδου νερού με RS485 έξοδος προστασία IP68 ανθεκτική στη διάβρωση υψηλή ευαισθησία

Βρείτε την καλύτερη τιμή

Βίντεο

Υλικό PVDF αισθητήρα υπερήχων μορφοτροπέα υγρού επιπέδου μικρότερο ή μικροσκοπικό

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μετρητής επιπέδου υπερήχων σειράς KUS630

1.Τα χαρακτηριστικά

Πρόκειται για μη-συναντητικό όργανο μέτρησης που χρησιμοποιεί την αρχή λειτουργίας της μέτρησης υπερήχων απόστασης και χρησιμοποιεί τη χρονική διαφορά μεταξύ υπερήχων εκπομπών,Αντανάκλαση αντικειμένου και λήψη ηχώ για τη μέτρηση της μετρούμενης απόστασης.
Η χρήση προηγμένων μεθόδων ανίχνευσης με υπερήχους δεν προκαλεί ψευδείς συναγερμούς λόγω εξωτερικών περιβαλλοντικών αλλαγών ή παρεμβολών, όπως οι μεθόδοι ανίχνευσης με υπέρυθρα και μικροκύματα.
Η απόσταση συναγερμού μπορεί να ρυθμιστεί ευέλικτα.και οι πληροφορίες άφιξης του οχήματος θα αποσταλούν στον ελεγκτή μέσω της διεπαφής RS-485.
Κατά τη μέτρηση της απόστασης επιπέδου υλικού, δεν αγγίζει το μετρούμενο αντικείμενο και δεν έχει κινούμενα μέρη.και έχει υψηλή ακρίβεια μέτρησηςΗ κατανάλωση ενέργειας του ανιχνευτή είναι εξαιρετικά χαμηλή και υιοθετείται η διεπαφή εξόδου RS485. Η διεπαφή είναι απλή, ασφαλής, αξιόπιστη και σταθερή και είναι κατάλληλη για δευτερογενή ανάπτυξη.
Μπορεί να ανιχνεύει με αξιοπιστία εάν το όχημα βρίσκεται στη θέση στάθμευσης και διαθέτει λειτουργίες ανίχνευσης ψευδών εντοπισμών, όπως η αποτροπή της ψευδούς ανίχνευσης γειτονικών θέσεων στάθμευσης,ψευδής ανίχνευση ανθρώπων σε χώρους στάθμευσης, ψευδή ανίχνευση εμποδίων κλπ.
Πλήρως ανεξάρτητη ανάπτυξη, με όλα τα δικαιώματα πνευματικής ιδιοκτησίας και την τεχνολογία παραγωγής, για να παρέχει καλή εγγύηση τεχνικής υπηρεσίας, υψηλής ποιότητας και χαμηλής τιμής.

2. Διαστάσεις

Η μονάδα στο διάγραμμα είναι mm.

Μετρητής επιπέδου υπερήχων 24V σειράς KUS630 με διεπαφή RS-485 για μέτρηση χωρίς επαφή 0

3Ηλεκτρικές συνδέσεις και ορισμοί σήματος

Μετρητής επιπέδου υπερήχων 24V σειράς KUS630 με διεπαφή RS-485 για μέτρηση χωρίς επαφή 1

Τάξη σειράς	Χρώμα	Ορισμός
1	Κόκκινο	Η δύναμη είναι θετική.
2	Μαύρο	Γη επιστροφής ισχύος
3	Κίτρινο	Αναλογική έξοδος, έξοδος τάσης, έξοδος ρεύματος, έξοδος διακόπτη
4	Μπλε	RS485 A+ ή uart TXD
5	Πράσινο	RS485 Β- ή uart RXD

Χρώμα καλωδίου	Τάξη σειράς	Περιγράψτε	Σημείωση
κόκκινο	1	με κινητήρα από	3.3V-30V εισροής ευρείας τάσης
μαύρο	2	Εθνική Τράπεζα
κίτρινο	3	Εξόδου διακόπτη	Τερματικό διακόπτη, χωρητικότητα φορτίου 1A 60V, υποστηρίζει έως και δύο εξόδους διακόπτη με ανεξάρτητη λογική, οι δύο τερματικοί είναι οι δύο επαφές του διακόπτη,δεν διακρίνουν μεταξύ θετικών και αρνητικών πόλων, και μπορεί να συνδεθεί κατά βούληση.
Λευκό	4	Εξόδου διακόπτη
καφέ	4	RS485A+
πράσινο	5	RS485B-

4Περιγραφή παραμέτρων

Μοντέλο:KUS630
Πεδίο μέτρησης	0.8m... 15m
Άγιος τόπος	0... 0,6m ((Η ασταθής περιοχή εργασίας είναι εντός 0,6m, δεν συνιστάται να εργάζεστε σε αυτή την περιοχή) · μπορεί να επιτευχθεί η ελάχιστη έκδοση τυφλής περιοχής 0,3m, η οποία πρέπει να προσαρμοστεί.
Πρόσθετη τάση	3. 3... 24 V DC, κυματισμός 10 % SS

ρεύμα λειτουργίας	≤ 45 mA (ταχύτερη ταχύτητα μέτρησης) Η έκδοση χαμηλής ισχύος, η κατανάλωση ισχύος ύπνου είναι μικρότερη από 0,3mA, η κατανάλωση ισχύος αποστολής είναι 20mA (λιγότερο από 2ms) και η κατανάλωση ισχύος λήψης δεν είναι μεγαλύτερη από 8mA (λιγότερο από 150ms)
Σημείο εξόδου	1Προγραμματισμένη αναλογική έξοδος 0-10V. 2: Έκδοση RS485. 3:Uart σειριακή έξοδος 4Δύναμη εκπομπής: 5:Απόδοση διακόπτη
Ακριβότητα μέτρησης	≤ 1 %
Αντιστάθμιση θερμοκρασίας	- Ναι, ναι.

συνθήκες εργασίας

Θερμοκρασία λειτουργίας	-25...70°C ((248...343K)
Θέρμανση αποθήκευσης	-40...85°C ((233...358K)

άλλες οδηγίες

Ηλεκτρική σύνδεση	Καλώδιο 5 πυρήνων (αναλογική έξοδος), καλώδιο 6 πυρήνων (έξοδος διακόπτη) ·
Τάξη προστασίας	Διάκριση IP68
Υλικό κελύφους	ΠΕΔΠ

5. Πληροφορίες παραγγελίας

KUS	Σχήμα	Αποδόσεις	Πεδίο	Περιγράψτε
	630C	Υποστήριξη προσαρμογής
	Προσαρμοσμένο
		0-10V	Αναλογική έξοδος 0-10V
		0-5V	Αναλογική έξοδος 0-5V
		0-3V	Αναλογική έξοδος 0-3V
		4-20mA	Αναλογική έξοδος 4-20mA
		SW	Εξόδου διακόπτη
		Ούαρ	Uart σειριακή έξοδος MODBUS RTU πρωτόκολλο
		RS485	RS485 έξοδος MODBUS RTU πρωτόκολλο
			XXX χιλιοστά	XXX mm σημαίνει τη μέγιστη απόσταση μέτρησης (προεπιλεγμένο 15000mm)
KUS	550	RS485	10000 χιλιοστά

6Δεδομένα εφαρμογής

Μετρητής επιπέδου υπερήχων 24V σειράς KUS630 με διεπαφή RS-485 για μέτρηση χωρίς επαφή 2
