KCS503Υπέρυθρη μονάδα CO2

















1.ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Το KCS503 είναι μια μονάδα ανίχνευσης αερίου που βασίζεται στην αρχή της απορρόφησης υπερύθρων NDIR, κατάλληλη για την ανίχνευση της συγκέντρωσης διοξειδίου του άνθρακα σε αέριο περιβάλλον σε θερμοκρασία δωματίου.

Το KCS503 υιοθετεί μια πατενταρισμένη οπτική κοιλότητα, εισαγόμενη πηγή φωτός και ανιχνευτή διπλού καναλιού για να πραγματοποιήσει την αντιστάθμιση αναφοράς των διπλών οπτικών διαδρομών στο διάστημα.Το KCS503 έχει καλή επιλεκτικότητα, καμία εξάρτηση από το οξυγόνο και μεγάλη διάρκεια ζωής.

Το KCS503 έχει έξοδο UART, 485 και έξοδο ρεύματος 4-20 mA (ή έξοδο αναλογικής τάσης) για να διευκολύνει την επιλογή των εφαρμογών από τον πελάτη.Το KCS503 παρέχει εντολές βαθμονόμησης σημείου μηδέν, βαθμονόμησης ευαισθησίας και βαθμονόμησης καθαρού αέρα και παρέχει μια χειροκίνητη βαθμονομημένη ακίδα MCDL στους πελάτες για να πραγματοποιούν σχετική μηδενική βαθμονόμηση μονάδων αισθητήρων χρησιμοποιώντας καθαρό αέρα εξωτερικού χώρου με ελεύθερη ροή.

Το KCS503 υιοθετεί τη μέθοδο αερισμού διάχυσης συναγωγής και η ταχύτητα διάχυσης είναι γρήγορη.Το KCS503 έχει σχεδιαστεί για μέτρηση της συγκέντρωσης CO2 σε περιβάλλοντα υψηλής υγρασίας, όπως δωμάτια μανιταριών, δωμάτια επώασης και γεωργικά θερμοκήπια.Μπορεί επίσης να χρησιμοποιηθεί ευρέως στον έλεγχο φρέσκου αέρα HVAC, στην παρακολούθηση της ποιότητας του αέρα σε εσωτερικούς χώρους, στην παρακολούθηση της διαδικασίας γεωργικής και κτηνοτροφικής παραγωγής, μπορεί να εγκατασταθεί σε έξυπνα κτίρια, συστήματα εξαερισμού, ρομπότ, αυτοκίνητα και άλλες εφαρμογές, μπορεί επίσης να εφαρμοστεί σε άλλους στενούς χώρους παρακολούθηση της ποιότητας του αέρα.

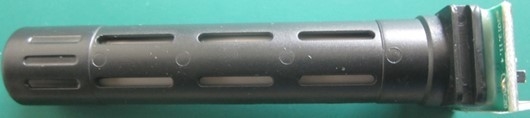

KCS503 εξωτερική όψη







2.Τεχνικές παράμετροι





παράμετρος		σύμβολο	ελάχιστο	Τυπικές τιμές	το μέγιστο	μονάδα
Θερμοκρασία αποθήκευσης		Τstg	-20	-	80	°C
Θερμοκρασία λειτουργίας		ΤΕΝΑ	-20		60	°C
Υγρασία λειτουργίας		HΕΝΑ	0		90	% RH
Πίεση Εργασίας		ΠΕΝΑ	0,8		1.2	ΑΤΜ
Τάση τροφοδοσίας		Vμικρό	5	5	5.5	V
Μέγιστο ρεύμα λειτουργίας		ΕγώΜέγιστη	100	120	150	mA
Εύρος (υποστηρίζεται με δυνατότητα προσαρμογής.) Μπορεί να είναι έως και 100% vol)		Ra	2000	10000	50000	ppm
Ακρίβεια μέτρησης		Ακρίβεια	-	± 20 ppm ή ±5% πραγματική τιμή	± 300 ppm± 5% πραγματική τιμή	ppm
Χρόνος αντίδρασης		Τ90	-	30	40	δεύτερος
Επαναληψιμότητα	Μηδέν			<±50		ppm
	50% FS	-		<±5% της μετρούμενης τιμής @50% FS	-
Διάρκεια ζωής			3	10	15	έτος







3.Σχέδιο δομικών διαστάσεων

Μονάδα: mm





















4.Σημειώσεις έκδοσης

Για να διευκολυνθούν οι χρήστες να χρησιμοποιούν καλύτερα αυτό το προϊόν, έκδοση V2.2 με βάση την έκδοση V2.1, ενημερώστε τις συνθήκες εργασίας και τα χαρακτηριστικά απόδοσης στις τεχνικές παραμέτρους, επειδή οι οδηγίες εγκατάστασης δεν έχουν περιεχόμενο, επομένως οι οδηγίες εγκατάστασης καταργούνται , και οι εντολές που σχετίζονται με τη βαθμονόμηση διαγράφονται.

5.Θέματα που πρέπει να δίνεται προσοχή στη συντήρηση

Ο αισθητήρας πρέπει να βαθμονομείται τακτικά, συνιστάται να μην υπερβαίνει τους 3 μήνες, και δεν απαιτείται βαθμονόμηση εάν είναι ενεργοποιημένη η αυτόματη βαθμονόμηση για μακροχρόνια λειτουργία

Μη χρησιμοποιείτε τον αισθητήρα για μεγάλο χρονικό διάστημα σε περιβάλλον με υψηλή πυκνότητα σκόνης.

Χρησιμοποιήστε τον αισθητήρα εντός της εμβέλειας του τροφοδοτικού του αισθητήρα.

6.Οδηγίες παραγγελίας

Για να μπορέσετε να αγοράσετε τις συγκεκριμένες προδιαγραφές που απαιτούνται, δώστε τις ακόλουθες πληροφορίες

1) Όνομα αισθητήρα 2) Αισθητήραςεύρος 3) Ακρίβεια μέτρησης αισθητήρα

Για παράδειγμα, KCS5003 5000 ppm







7.Πληροφορίες Παραγγελίας



Ενημερωτικό δελτίο παραγγελίας
KCS503	KCS503 Αισθητήρας συγκέντρωσης CO2
	χχχχ	Ο αισθητήρας μετρά το εύρος συγκέντρωσης CO2 σε ppm, με ελάχιστη τιμή 2000 και μέγιστη τιμή 50000 ppm.
	2000	Εύρος 200 σελ./λεπτό (προεπιλογή).
	10000	Εύρος 10000 ppm
	50000	Εύρος 50000 ppm
		κωδικοποιούν	Η ταχύτητα αντίδρασης χωρίζεται σε δύο τύπους: γρήγορη και αργή
		μικρό	Αργή (προεπιλογή).
		Q	γρήγορα
			κωδικοποιούν	Επιλογή ρυθμού Baud, υποστήριξη συχνότητας baud 2400 9600 19200 38400bps, 8 bit δεδομένων, 1 bit bit διακοπής, χωρίς bit ελέγχου: Επιβεβαιώστε τις ειδικές ανάγκες πριν από την παραγγελία.
			Εθιμο	Επιβεβαιώστε τον ρυθμό baud πριν την παραγγελία
			2400	Ρυθμός baud 2400bps
			9600	Ρυθμός baud 9600bps
			19200	Ρυθμός baud 19200bps
			38400	Ρυθμός baud 38400bps (προεπιλογή)
				κωδικοποιούν	Πρωτόκολλο σειριακής θύρας
				Modbus-RTU	Τυπικό πρωτόκολλο Modbus-RTU (προεπιλογή).
				Modbus-ASCII	Τυπικό πρωτόκολλο Modbus-ASCII
				Modbus-Self	Ιδιωτικό πρωτόκολλο Modbus
KCS503	-2000	-ΜΙΚΡΟ	-38400	-Modbus-RTU







Στοιχεία επικοινωνίας



URL:www.kacise.com

Τηλ: +86-29-17719566736

Email: sales@kacise.com

Διεύθυνση: Tangyan South Road, πόλη Xi'an, επαρχία Shaanxi, Κίνα























































































































































παράρτημα



Στενογραφία	Πλήρες όνομα
ΤΟΜ	Το 1% VOL αναφέρεται στο 1% του όγκου ενός συγκεκριμένου αερίου στον αέρα.
PPM	1PPM σημαίνει ότι ο όγκος ενός συγκεκριμένου αερίου στον αέρα αντιστοιχεί στο ένα εκατομμυριοστό.
Ο2	Μόρια οξυγόνου
οθόνη υγρού κρυστάλλου	οθόνη LCD
RS485	Ασύγχρονη σειριακή θύρα 485
DC	συνεχές ρεύμα
ΜΕΤΑ ΧΡΙΣΤΟΝ	Επικοινωνία
PVC	πολυβινυλοχλωρίδιο
