KCS571

Υπέρυθρες Αισθητήρας αερίου CO2 Μονάδα μέτρησης

1. Σύντομη Εισαγωγή

Ο SW711 είναι ένας αισθητήρας αερίου που βασίζεται στην αρχή της απορρόφησης υπερύθρων NDIR, κατάλληλος για τη δοκιμή της συγκέντρωσης αερίου διαφόρων ετεροπυρηνικών μορίων σε βιομηχανικές εφαρμογές.

Το SW711 υιοθετεί μια πατενταρισμένη οπτική κοιλότητα, εισαγόμενη πηγή φωτός και ανιχνευτή διπλού καναλιού για την επίτευξη αντιστάθμισης αναφοράς διπλής οπτικής διαδρομής στο διάστημα.Το SW711 έχει καλή επιλεκτικότητα, χωρίς εξάρτηση από το οξυγόνο και μεγάλη διάρκεια ζωής.

Το SW711 έχει UART, εξόδους 4 έως 20 mA, 485 εξόδους κ.λπ., και παρέχει στους πελάτες μια χειροκίνητη βαθμονομημένη ακίδα MCDL.Είναι βολικό για τους πελάτες να χρησιμοποιούν καθαρό αέρα εξωτερικών χώρων ελεύθερης ροής για τη βαθμονόμηση της μονάδας αισθητήρα σε σχέση με το μηδέν.

Το SW711 υιοθετεί τη μέθοδο αερισμού διάχυσης και ο χρόνος απόκρισης είναι μικρότερος από 30 δευτερόλεπτα.

Το SW711 διατίθεται σε διάφορα πακέτα που μπορούν να προσαρμοστούν για να ανταποκρίνονται στις ανάγκες των πελατών.Υπάρχουν τρία κοινά πακέτα: πακέτο ένα, πακέτο δύο (έξι ακίδες 4-20 mA), πακέτο τρία (επτά ακίδες διασύνδεσης 485), εκ των οποίων το πακέτο δύο και το πακέτο τρία έχουν το ίδιο μέγεθος.

2. Μπλοκ διάγραμμα μεγέθους KCS571

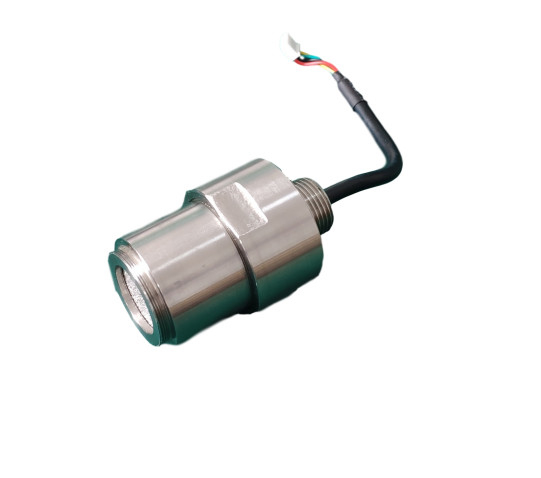

Πακέτο ένα

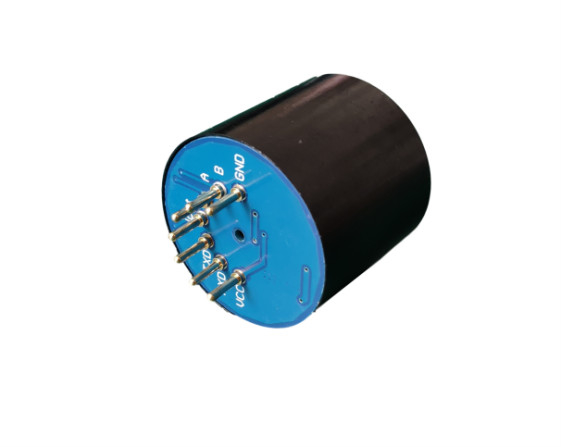

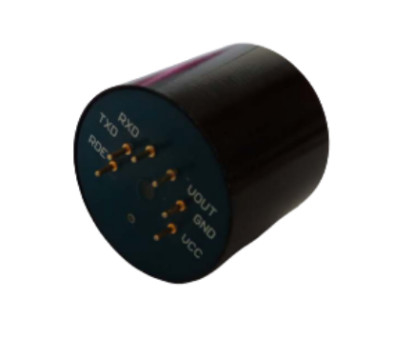

Πακέτο 2 (6 ακίδων4-20mA) Πακέτο 3 (7-pin485 συνδετήρες).

3. Τεχνικές Παράμετροι KCS571

5.Οδηγίες εγκατάστασης

Οι διαστάσεις του σπειρώματος στερέωσης του αισθητήρα αναφέρονται στο μπλοκ διάγραμμα.

6.Θέματα που πρέπει να δίνεται προσοχή στη συντήρηση

Ο αισθητήρας πρέπει να βαθμονομείται τακτικά, συνιστάται να μην είναι περισσότερο από 3μήνες και δεν απαιτείται βαθμονόμηση από την πλευρά της μακροπρόθεσμης λειτουργίας εάν είναι ενεργοποιημένη η αυτόματη βαθμονόμηση

Μη χρησιμοποιείτε τον αισθητήρα για μεγάλο χρονικό διάστημα σε περιβάλλον με υψηλή πυκνότητα σκόνης

Χρησιμοποιήστε τον αισθητήρα εντός της εμβέλειας του τροφοδοτικού του αισθητήρα

7.Οδηγίες παραγγελίας

Για να μπορέσετε να αγοράσετε τις συγκεκριμένες προδιαγραφές που απαιτούνται, δώστε τις ακόλουθες πληροφορίες

1) Όνομα αισθητήρα, 2) Εύρος αισθητήρα 3) Ακρίβεια μέτρησης αισθητήρα και λειτουργία εξόδου, κ.λπ.

Για παράδειγμα, SW711, 50000 ppm, έξοδος 4-20 mA

8.Πληροφορίες Παραγγελίας

9. Προφυλάξεις

1 Σε περιβάλλοντα με προβλήματα ηλεκτρομαγνητικής συμβατότητας, πρέπει να χρησιμοποιούνται θωρακισμένα καλώδια.

2 Όταν η μονάδα είναι κρύα εκκίνηση, ο χρόνος προθέρμανσης δεν πρέπει να είναι μικρότερος από 2 λεπτά.

3 Ο αισθητήρας πρέπει να βαθμονομείται τακτικά, δεν συνιστάται περισσότερο από 3 μήνες.

4 Μη χρησιμοποιείτε τον αισθητήρα για μεγάλο χρονικό διάστημα σε περιβάλλον με σκόνη.

5 Προσέξτε την καλωδίωση των θετικών και αρνητικών ακροδεκτών του τροφοδοτικού και των ακροδεκτών εξόδου σήματος.Μην συνδέετε προς τα πίσω.

6 Υψηλές συγκεντρώσεις χημικής μόλυνσης μπορεί να οδηγήσουν στην καταστροφή του στρώματος πολυμερούς αισθητήρα, επομένως, το προϊόν πρέπει να αποθηκεύεται και να χρησιμοποιείται μακριά από την πηγή χημικής μόλυνσης.

7 Ανατρέξτε στα σχετικά εθνικά πρότυπα εγκατάστασης προϊόντων για τη διαδικασία εγκατάστασης.
