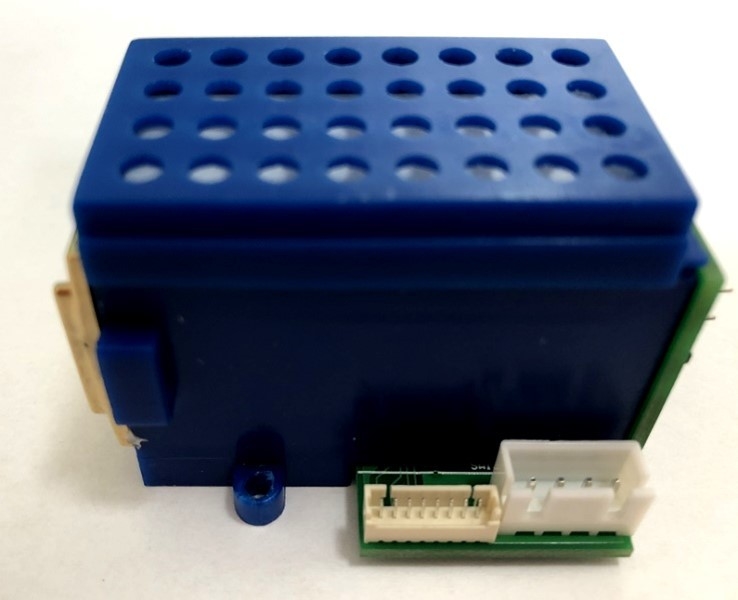

Κύκλωμα αισθητήρα αερίων SF6 υπέρυθρου KSS523
1. Σύνοψη
Το αέριο SF6 χρησιμοποιείται ευρέως ως μονωτικό μέσο και αέριο σβήσιμο τόξου σε εξοπλισμό ηλεκτρικής ενέργειας, ειδικά σε διακόπτες υψηλής τάσης, μετασχηματιστές, μετασχηματιστές, πυκνωτές, συσσωρευτές, ασφάλειες κλπ..Σε περίπτωση διαρροής, μειώνεται η πίεση του εξοπλισμού και μειώνεται η ικανότητα μόνωσης.Συγκέντρωση σε χαμηλό επίπεδο χώρων, με αποτέλεσμα ατυχήματα όπως έλλειψη οξυγόνου στον εγκέφαλο του προσωπικού και ακόμη και ταχεία ασφυξία.Το αέριο SF6 θα παράγει εξαιρετικά τοξικές ουσίες αποσύνθεσης όπως το SF4, SF2, SOF2, κλπ.
Το KSS523 είναι μια μονάδα αισθητήρα αερίου που χρησιμοποιεί την αρχή ανίχνευσης απορρόφησης υπέρυθρου NDIR, η οποία καθορίζει τη συγκέντρωση σύμφωνα με την απορρόφηση αερίου SF6 σε 10,5um. Το KSS523 υιοθετεί φωτεινή πηγή MEMS,οπτική κοιλότητα με ειδική δομή και διπλό κανάλι ανιχνευτή για να συνειδητοποιήσει το χώρο διπλή οπτική οδική αναφορά αντιστάθμισηΤο KSS523 είναι μικρού μεγέθους και χαμηλής κατανάλωσης ενέργειας και διαθέτει UART, 485 (Modbus RTU, Modbus ASCII,Modbus προσαρμοσμένη προαιρετική) και ψηφιακή διεπαφή με ένα μόνο λεωφορείο, που παρέχει λειτουργίες μηδενικού ψηφιακού βαθμονόμησης και ευαισθησίας και λειτουργία μηδενικού χειροκίνητου βαθμονόμησης.
Το KSS523 μπορεί να χρησιμοποιηθεί ευρέως στην ανίχνευση διαρροής αερίου SF6 και σε άλλες περιπτώσεις στην ανάλυση συγκέντρωσης αερίου SF6 στη βιομηχανία ενέργειας.
2Τεχνικές παραμέτρους
| παράμετρος |
σύμβολο |
ελάχιστο |
Τυπικές τιμές |
μέγιστο |
μονάδα |
| Θέρμανση αποθήκευσης |
Τστγ |
-20 |
- |
80 |
°C |
| Θερμοκρασία λειτουργίας |
ΤΑ |
-20 |
|
60 |
°C |
| Υγρασία λειτουργίας |
HΑ |
0 |
|
90 |
% RH |
| Πίεση στην εργασία |
ΠΑ |
0.8 |
|
1.2 |
ΑΤΜ |
| Πρόσθετη τάση |
Vσ |
11 |
12 |
18 |
V |
| Μέγιστο ρεύμα λειτουργίας |
Εγώ...μέσο όρο |
100 |
120 |
150 |
mA |
| Πεδίο (προσαρμόσιμο) |
|
|
5000 |
|
ppm |
| Μετρητική ακρίβεια |
Ακριβότητα |
|
± 5 ppm ή ± 2% είναι η μεγαλύτερη πραγματική τιμή |
|
% vol |
| Τ90 |
Αναρρόφηση με αντλία |
|
|
5 |
|
δεύτερο |
| διάχυση |
|
30 |
|
δεύτερο |
| Επαναληψιμότητα |
50% F.S. |
|
|
Λιγότερο από ± 5%. |
|
|
| Ζωή |
|
|
10 |
|
έτος |
3Σχεδιαστικό σχέδιο διαστάσεων
Μονάδα ανίχνευσης: mm
Ο τύπος διάχυσης και ο τύπος αναρρόφησης αντλίας είναι ίσοι σε μήκος και πλάτος και διαφέρουν μόνο σε ύψος.
Διαχωρισμένο μέγεθος εγκατάστασης προϊόντων διάχυσης: μήκος * πλάτος * ύψος είναι 60 mm * 40 mm * 40 mm
Η εγκατάσταση του προϊόντος αναρρόφησης αντλίας διατηρείται σε μέγεθος: μήκος * πλάτος * ύψος είναι 60 mm * 40 mm * 45 mm
4.Δείγμα διαστάσεων εγκατάστασης
Μονάδα ανίχνευσης: mm
Ο τύπος διάχυσης βρίσκεται στην ίδια θέση με την τρύπα τοποθέτησης αντλίας-αναρρόφησης
5Θέματα που πρέπει να λαμβάνονται υπόψη κατά τη συντήρηση
Ο αισθητήρας πρέπει να βαθμολογείται τακτικά, δεν συνιστάται να διαρκεί περισσότερο από 3 μήνες.
Μην χρησιμοποιείτε τον αισθητήρα για μεγάλο χρονικό διάστημα σε περιβάλλον με υψηλή πυκνότητα σκόνης
Παρακαλούμε χρησιμοποιήστε τον αισθητήρα εντός του εύρους της παροχής ενέργειας του αισθητήρα
6Οδηγίες παραγγελίας
Για να μπορέσετε να αγοράσετε τις απαιτούμενες ειδικές προδιαγραφές, παρακαλείστε να παρέχετε τις ακόλουθες πληροφορίες:
- Όνομα αισθητήρα 2) Πεδίο αισθητήρα 3) Μέθοδος εξόδου κλπ.
Για παράδειγμα, SW520S, 0-1500ppm, μονό λεωφορείο
7Πληροφορίες παραγγελίας
| Ενημερωτικό δελτίο παραγγελίας |
| KSS523 |
Κύκλωμα αισθητήρα αερίων SF6 υπέρυθρου KSS523 |
| |
xxxx |
Ο αισθητήρας μετρά το εύρος συγκέντρωσης CO2 σε ppm, με ελάχιστη τιμή 2000 και μέγιστη τιμή 50000 ppm. |
| 2000 |
Περιοχή 200 ppm (προεπιλεγμένη). |
| 10000 |
Περιοχή 10000 ppm |
| 50000 |
Περιοχή 50000 ppm |
| |
κωδικοποίηση |
Η ταχύτητα αντίδρασης χωρίζεται σε δύο τύπους: γρήγορη και αργή |
| S |
Αργό (προεπιλεγμένο). |
| Q |
Γρήγορα |
| |
κωδικοποίηση |
Επιλογή ρυθμού baud, υποστήριξη κοινώς χρησιμοποιούμενου ρυθμού baud 2400 9600 19200 38400bps, 8 bits δεδομένων, 1 bit stop bit, χωρίς check bit: Επιβεβαιώστε τις ειδικές ανάγκες πριν από την παραγγελία. |
| Τάγμα |
Επιβεβαιώστε το baud rate πριν παραγγείλετε |
| 2400 |
2400bps baud rate |
| 9600 |
9600bps baud rate |
| 19200 |
19200bps baud rate |
| 38400 |
38400bps baud rate (προεπιλεγμένο) |
| |
κωδικοποίηση |
Πρωτόκολλο σειριακής θύρας |
| Modbus-RTU |
Πρότυπο πρωτόκολλο Modbus-RTU (προεπιλεγμένο). |
| Modbus-ASCII |
Πρότυπο πρωτόκολλο Modbus-ASCII |
| Modbus-Self |
Ιδιωτικό πρωτόκολλο Modbus |
| KSS523 |
-2000 |
- Σ |
-38400 |
- Μοντμπους-ΡΤΟ |
|
8Πληροφορίες επικοινωνίας
Δικτυακή διεύθυνσηwww.kacise.com
Τηλέφωνο: +86-29-17719566736
Ε-mail: sales@kacise.com
Διεύθυνση: Tangyan South Road, πόλη Xi'an, επαρχία Shaanxi, Κίνα
9Παράρτημα
| Σύντομη |
Όλο το όνομα |
| Αερομεταφορές |
Το 1% VOL αναφέρεται στο 1% του όγκου ενός συγκεκριμένου αερίου στον αέρα. |
| PPM |
1 ppm σημαίνει ότι ο όγκος ενός συγκεκριμένου αερίου στον αέρα αντιπροσωπεύει ένα εκατομμυριοστό. |
| Οξυγόνο |
Μοριακά οξυγόνου |
| LCD |
Εικονική οθόνη LCD |
| RS485 |
Ασύγχρονη σειριακή θύρα 485 |
| Δ.Σ. |
συνεχές ρεύμα |
| Κλιματισμός |
Επικοινωνία |
| PVC |
πολυβινυλοχλωρίδιο |
