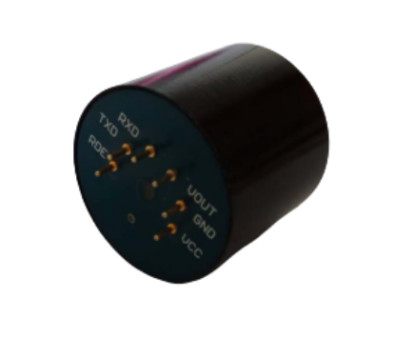

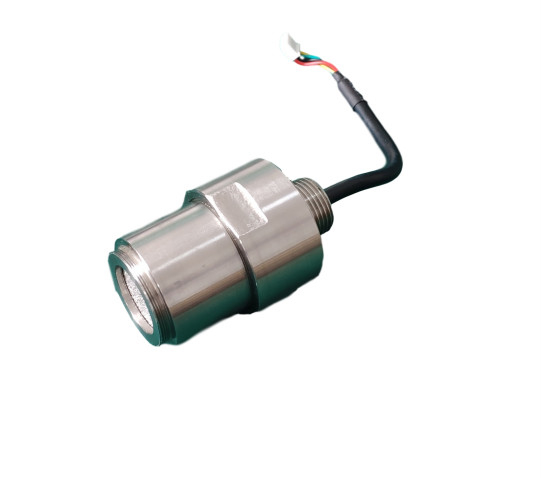

Αισθητήρας υπέρυθρου SF6 KSS572
1. επισκόπηση
Το αέριο SF6 χρησιμοποιείται ευρέως ως μονωτικό μέσο και αέριο σβήσιμο τόξου σε εξοπλισμό ηλεκτρικής ενέργειας, ειδικά σε διακόπτες υψηλής τάσης, μετασχηματιστές, μετασχηματιστές, πυκνωτές, συσσωρευτές, ασφάλειες κλπ..Προκύπτει διαρροή, μειώνεται η πίεση του εξοπλισμού, μειώνεται η ανθεκτικότητα· μολύνει και καταστρέφει το ατμοσφαιρικό περιβάλλον, αυξάνει το φαινόμενο του θερμοκηπίου·Αυτό έχει ως αποτέλεσμα ατυχήματα όπως έλλειψη οξυγόνου στον εγκέφαλο του προσωπικού και ακόμη και ταχεία ασφυξία.Υπό την επίδραση της μερικής εκκένωσης, της υψηλής θερμοκρασίας και άλλων παραγόντων, το αέριο SF6 θα παράγει πολύ τοξικές ουσίες αποσύνθεσης, όπως SF4, SF2, SOF2 κλπ.
Το KSS572 είναι μια μονάδα αισθητήρα αερίου που χρησιμοποιεί την αρχή ανίχνευσης απορρόφησης υπέρυθρου NDIR. Η συγκέντρωση καθορίζεται σύμφωνα με την απορρόφηση αερίου SF6 σε 10,5um.Η ενιαία πηγή φωτός και η δομή διπλού καναλιού της MEMS φωτεινής πηγήςΓια την πραγματοποίηση της αντιστάθμισης αναφοράς της χωρικής διπλής οπτικής διαδρομής, χρησιμοποιούνται πυροηλεκτρικός ανιχνευτής διπλού καναλιού και οπτικός θάλαμος αερίων.και εξόδου, με αντιστάθμιση θερμοκρασίας και διόρθωση μη γραμμικότητας.
2Τεχνικές παραμέτρους
| παράμετρος |
σύμβολο |
ελάχιστο |
Τυπικές τιμές |
μέγιστο |
μονάδα |
| Θέρμανση αποθήκευσης |
Τστγ |
-20 |
- |
80 |
°C |
| Θερμοκρασία λειτουργίας |
ΤΑ |
-20 |
|
60 |
°C |
| Υγρασία λειτουργίας |
HΑ |
0 |
|
90 |
% RH |
| Πίεση στην εργασία |
ΠΑ |
0.8 |
|
1.2 |
ΑΤΜ |
| Πρόσθετη τάση |
Vσ |
11 |
12 |
30 |
V |
| Μέγιστο ρεύμα λειτουργίας |
Εγώ...μέσο όρο |
100 |
120 |
150 |
mA |
| Πεδίο ανίχνευσης (προσαρμόσιμο). |
Ρα |
|
1000 |
|
ppm |
| Απόφαση |
Απόφαση |
|
1000 |
|
ppm |
| Μετρητική ακρίβεια |
Ακριβότητα |
|
± 10 ppm ή ± 5% τιμή αληθείας |
|
% vol |
| Τύπος αγωγού T90 |
Αναρρόφηση με αντλία |
|
|
5 |
|
δεύτερο |
| Διάχυση |
|
30 |
|
δεύτερο |
| Επαναληψιμότητα |
Μηδέν |
|
|
Λιγότερο από ±50 |
|
ppm |
| Πεδίο |
|
|
Λιγότερο από ± 5%. |
|
|
| Ζωή |
|
|
10 |
|
έτος |
3Σχέδιο διαστάσεων της δομής
Μονάδα: mm
Διάγραμμα διαστάσεων της δομής αναρρόφησης της αντλίας
Διαμετρικό σχέδιο διάχυτης δομής
4Οδηγίες εγκατάστασης
Ο αισθητήρας εγκαθίσταται και τοποθετείται σε απόσταση 3,2 mm σύμφωνα με τις δομικές απαιτήσεις
Η απόσταση της πρίζας είναι 2,54 mm.
5Θέματα που πρέπει να λαμβάνονται υπόψη κατά τη συντήρηση
Ο αισθητήρας πρέπει να βαθμολογείται τακτικά, συνιστάται να μην υπερβαίνει τους 3 μήνες,και δεν απαιτείται βαθμονόμηση από την πλευρά της μακροχρόνιας λειτουργίας, εάν είναι ενεργοποιημένη η αυτόματη βαθμονόμηση, μην χρησιμοποιείτε τον αισθητήρα για μεγάλο χρονικό διάστημα σε περιβάλλον με υψηλή πυκνότητα σκόνης.
Χρησιμοποιήστε τον αισθητήρα εντός της εμβέλειας της τροφοδοσίας του αισθητήρα.
6Οδηγίες παραγγελίας
Για να μπορέσετε να αγοράσετε τις απαιτούμενες ειδικές προδιαγραφές, παρακαλείστε να παρέχετε τις ακόλουθες πληροφορίες:
1) Όνομα αισθητήρα 2) Πεδίο αισθητήρα 3) Ακρίβεια μετρήσεων και λειτουργία εξόδου αισθητήρα κλπ.
Για παράδειγμα, SW521, 0-5000ppm, έξοδος 4-20mA
7. Πληροφορίες παραγγελίας
| Ενημερωτικό δελτίο παραγγελίας |
| KSS572 |
Αισθητήρας συγκέντρωσης CO2 KSS572 |
| |
xxxx |
Ο αισθητήρας μετρά το εύρος συγκέντρωσης CO2 σε ppm, με ελάχιστη τιμή 2000 και μέγιστη τιμή 50000 ppm. |
| 2000 |
Περιοχή 200 ppm (προεπιλεγμένη). |
| 10000 |
Περιοχή 10000 ppm |
| 50000 |
Περιοχή 50000 ppm |
| |
κωδικοποίηση |
Η ταχύτητα αντίδρασης χωρίζεται σε δύο τύπους: γρήγορη και αργή |
| S |
Αργό (προεπιλεγμένο). |
| Q |
Γρήγορα |
| |
κωδικοποίηση |
Επιλογή ρυθμού baud, υποστήριξη κοινώς χρησιμοποιούμενου ρυθμού baud 2400 9600 19200 38400bps, 8 bits δεδομένων, 1 bit stop bit, χωρίς check bit: Επιβεβαιώστε τις ειδικές ανάγκες πριν από την παραγγελία. |
| Τάγμα |
Επιβεβαιώστε το baud rate πριν παραγγείλετε |
| 2400 |
2400bps baud rate |
| 9600 |
9600bps baud rate |
| 19200 |
19200bps baud rate |
| 38400 |
38400bps baud rate (προεπιλεγμένο) |
| |
κωδικοποίηση |
Πρωτόκολλο σειριακής θύρας |
| Modbus-RTU |
Πρότυπο πρωτόκολλο Modbus-RTU (προεπιλεγμένο). |
| Modbus-ASCII |
Πρότυπο πρωτόκολλο Modbus-ASCII |
| Modbus-Self |
Ιδιωτικό πρωτόκολλο Modbus |
| KSS572 |
-2000 |
- Σ |
-38400 |
- Μοντμπους-ΡΤΟ |
|
9Πληροφορίες επικοινωνίας
Δικτυακή διεύθυνσηwww.kacise.com
Τηλέφωνο: +86-29-17719566736
Ε-mail: sales@kacise.com
Διεύθυνση: Tangyan South Road, πόλη Xi'an, επαρχία Shaanxi, Κίνα
10Παράρτημα
| Σύντομη |
Όλο το όνομα |
| Αερομεταφορές |
Το 1% VOL αναφέρεται στο 1% του όγκου ενός συγκεκριμένου αερίου στον αέρα. |
| PPM |
1 ppm σημαίνει ότι ο όγκος ενός συγκεκριμένου αερίου στον αέρα αντιπροσωπεύει ένα εκατομμυριοστό. |
| Οξυγόνο |
Μοριακά οξυγόνου |
| LCD |
Εικονική οθόνη LCD |
| RS485 |
Ασύγχρονη σειριακή θύρα 485 |
| Δ.Σ. |
συνεχές ρεύμα |
| Κλιματισμός |
Επικοινωνία |
| PVC |
πολυβινυλοχλωρίδιο |
