Αισθητήρες στάθμης χωρητικότητας KLSV605 με παρεμβολές αντι-ηλεκτρομαγνητικού πεδίου και καλή αντιδιαβρωτική απόδοση

1.Γενική περιγραφή

Ο χωρητικός μετρητής στάθμης υγρού έχει καλή δομή και μέθοδο εγκατάστασης και είναι κατάλληλος για υψηλή θερμοκρασία, υψηλή πίεση, ισχυρή διάβρωση, εύκολη κρυστάλλωση, αντιμπλοκάρισμα, αντιψυκτικό και στερεά σκόνη και κοκκώδη υλικά.Μπορεί να μετρήσει το επίπεδο υγρού του ισχυρού διαβρωτικού μέσου, το επίπεδο υγρού του μέσου υψηλής θερμοκρασίας και το επίπεδο υγρού του σφραγισμένου δοχείου, το οποίο δεν έχει καμία σχέση με το ιξώδες, την πυκνότητα και την πίεση λειτουργίας του μέσου.

2. Χαρακτηριστικό
1.Υψηλή απόδοση:
Το χωρητικό υλικό που χρησιμοποιείται για την κατασκευή του πομπού έχει εξαιρετικά σταθερές φυσικές και χημικές ιδιότητες, κάνοντας το προϊόν να έχει εξαιρετικά υψηλή απόδοση.
Αισθητήρες με ακρίβεια τόσο υψηλή όσο ±0,02%FS, η σταθερότητα είναι καλύτερη από ±0,05%FS, μια τέτοια υψηλή απόδοση είναι δύσκολο να επιτευχθεί με προϊόντα που χρησιμοποιούν άλλες ευαίσθητες αρχές.
2.Μηχανική παραμόρφωση:
Μια μικρή αλλαγή στην απόσταση της ευαίσθητης πλάκας μήτρας χωρητικότητας μπορεί να προκαλέσει μια μετρήσιμη αλλαγή σήματος τάσης και η μικρή μηχανική παραμόρφωση μειώνει σημαντικά το σφάλμα υστέρησης και μη επαναληψιμότητας του αισθητήρα και η ταχύτητα του αισθητήρα βελτιώνεται επίσης σημαντικά.
3.Ευρύ φάσμα μέτρησης:
Ο πομπός πίεσης έχει ένα ευρύ φάσμα μέτρησης, μπορεί να μετρήσει με ακρίβεια την πίεση στην περιοχή 25Pa ~ 70MPa και έχει εξαιρετικά υψηλή σταθερότητα.
4.Καλή μακροπρόθεσμη σταθερότητα:
Σε σύγκριση με άλλα παρόμοια προϊόντα, ο πομπός πίεσης έχει υψηλότερη σταθερότητα.Σε αντίθεση με άλλους αισθητήρες, όπως οι μεταλλικοί αισθητήρες μετρητών καταπόνησης, οι επιδράσεις ερπυσμού, γήρανσης και θερμοκρασίας των χωρητικών πομπών πίεσης είναι πολύ μικρές.
Σχεδόν όλοι οι δυσμενείς παράγοντες έχουν μικρότερο αντίκτυπο στη σταθερότητα εξόδου των χωρητικών αισθητήρων από άλλες μορφές αισθητήρων.Η σταθερότητα μηδενικού σημείου του πομπού πίεσης μπορεί να φτάσει το 0,05%FS/έτος.
5.Υψηλό σήμα εξόδου:
Το κύκλωμα του πομπού πίεσης μπορεί απευθείας να μετατρέψει μια μικρή αλλαγή στην χωρητικότητα σε σήμα υψηλής εξόδου χωρίς ενίσχυση σήματος.Το σήμα εξόδου του πιεζοαντιστατικού αισθητήρα (λεπτή λειτουργία, τύπου C) είναι χαμηλό και ευαίσθητο σε εξωτερικές παρεμβολές σήματος κ.λπ., και αυτός είναι συνήθως ο κύριος λόγος που ο αισθητήρας έχει κακή σταθερότητα, επηρεάζεται πολύ από τη θερμοκρασία και είναι ευαίσθητος σε παρεμβολές ηλεκτρομαγνητικών κυμάτων.
6.Καλή αντιδιαβρωτική απόδοση:
Τα υλικά που έρχονται σε επαφή με το μέσο του πομπού πίεσης είναι όλα κατασκευασμένα από υψηλής ποιότητας ανοξείδωτο χάλυβα, επομένως είναι καλά συμβατά με πολλά διαλύματα οξέος-βάσης, διαβρωτικά αέρια ή υγρά.
7.Παρεμβολή κατά του ηλεκτρομαγνητικού πεδίου:
Με υψηλό σήμα εξόδου, σχεδιασμό κατά των παρεμβολών και μεταλλικό κέλυφος, ο πομπός πίεσης έχει υψηλή ικανότητα να καταστέλλει εξωτερικά ηλεκτρομαγνητικά πεδία και έχει ικανότητα κατά των παρεμβολών συγκρίσιμη με αυτή του προγραμματιζόμενου ελέγχου.
8.Εργασία σε σκληρά περιβάλλοντα:
Ο πομπός πίεσης είναι πολύ ανθεκτικός.Τα προϊόντα της βιομηχανικής ποιότητας μπορούν να αντέξουν τουλάχιστον 107 κύκλους πίεσης πλήρους κλίμακας.Εάν η πίεση εργασίας είναι χαμηλή, η διάρκεια ζωής του αισθητήρα μπορεί να φτάσει σχεδόν απείρως και τα βιομηχανικά προϊόντα του μπορούν να αντέξουν 100 κύκλους.~200kg κραδασμός και ελάχιστη δόνηση 10~20.
Οι μετρητές στάθμης υγρού χωρητικού υψηλής θερμοκρασίας και υψηλής πίεσης είναι κατάλληλοι για συνεχή ανίχνευση στάθμης υγρού, στάθμης υλικού ή στάθμης υλικού κάτω από ειδικές συνθήκες όπως υψηλή πίεση, υψηλή θερμοκρασία, ισχυρή διάβρωση, εύκολη κρυστάλλωση, αντιφρακτική, αντιψυκτική, και στερεά κονιώδη και κοκκώδη υλικά.Ανίχνευση και έλεγχος σε διάφορες βιομηχανικές διεργασίες.

3.Προσδιορισμός

Εύρος ανίχνευσης	0,1 με 3 μ
Εύρος μέτρησης χωρητικότητας	10PF~500PF
Ακρίβεια	0,1 τάξη, 0,2 τάξη, 0,5 τάξη, 1 τάξη
Εύρος πίεσης	-0,1MPa~32MPa
Αντίσταση θερμοκρασίας ανιχνευτή	-50~250℃
Θερμοκρασία περιβάλλοντος	-40~85℃
Θερμοκρασία αποθήκευσης	-55℃~+125℃
Σήμα εξόδου	4~20mA, επικοινωνία 485 κ.λπ.
Η απόσταση επικοινωνίας του ασύρματου αισθητήρα στάθμης εξόδου	λιγότερο από 200 μέτρα
τάση τροφοδοσίας	3,3-36V (προαιρετικό τροφοδοτικό μπαταρίας) 5~36V DC
Υλικό αισθητήρα στάθμης	316 ανοξείδωτο ατσάλι, 1Gr18Ni19Ti ή PTFE
Μακροπρόθεσμη σταθερότητα	≤0,1%FS/έτος
Μετατόπιση θερμοκρασίας	≤0,01%FS/ ℃ (εντός του εύρους 0~70 ℃)
Αντιεκρηκτική βαθμίδα	ΈκθεσηIICT6
Επίπεδο προστασίας	IP67

4.Δομή

Οι χωρητικοί αισθητήρες στάθμης υγρού έχουν διαφορετικές δομές λόγω διαφορετικών περιστάσεων και παραμέτρων εφαρμογής, αλλά γενικά, η κύρια δομή του μπορεί να χωριστεί χονδρικά σε δύο μέρη, δηλαδή στο τμήμα του αισθητήρα και στο τμήμα του πομπού.όπως δείχνει η εικόνα:



Το A στην εικόνα δείχνει τον αισθητήρα, ο οποίος ανιχνεύει απευθείας τον εξοπλισμό ή τα μέτρα του δοχείου

στο μετρούμενο μέσο του σωλήνα του μετρητή



Τα B και C στο σχήμα είναι οι φλάντζες σύνδεσης αερίου και υγρής φάσης του οργάνου μέτρησης και ελέγχου στάθμης υγρού, που χρησιμοποιούνται για τη σύνδεση των φλαντζών του εξοπλισμού και το υγρό και η πίεση στον εξοπλισμό έλκονται στον κύλινδρο μέτρησης.



Το D στο σχήμα δείχνει τον κύλινδρο μέτρησης του οργάνου μέτρησης και ελέγχου στάθμης υγρού, το οποίο μπορεί να σχηματίσει χωρητικότητα με το ηλεκτρόδιο του αισθητήρα.



Το E που φαίνεται στο σχήμα είναι η φλάντζα λυμάτων, η οποία μπορεί να εκκενώνει τακτικά τη βρωμιά στο όργανο μέτρησης και ελέγχου στάθμης υγρού προς τα έξω, να διατηρεί καθαρό το εσωτερικό του σωλήνα μέτρησης του οργάνου μέτρησης και ελέγχου στάθμης υγρού και να εμποδίζει τον αισθητήρα να προσκόλληση στη βρωμιά.



Το F που φαίνεται στο σχήμα είναι ο πομπός, ο οποίος είναι μια συσκευή μετατροπής από σήμα χωρητικότητας σε τυπικό σήμα ρεύματος και είναι το κεντρικό μέρος ολόκληρου του οργάνου μέτρησης και ελέγχου στάθμης υγρού.Η κύρια λειτουργία του είναι να λαμβάνει την αύξηση της αλλαγής χωρητικότητας που προκαλείται από την αλλαγή της στάθμης του υγρού που στέλνει ο αισθητήρας και, στη συνέχεια, μετά τη μετατροπή, εξάγει τυπικό σήμα ρεύματος 4-20 mADC.Αυτός ο πομπός υιοθετεί στρατιωτικές ενσωματωμένες συσκευές, με χαμηλή κατανάλωση ενέργειας, αντοχή σε υψηλή θερμοκρασία, ισχυρή αξιοπιστία και πληροί τις απαιτήσεις εγγενούς ασφάλειας.



Σημείωση: Υπάρχει ένα τμήμα στεγανοποίησης μεταξύ του πομπού και του σωλήνα μέτρησης, το οποίο αποτελείται από πολλές σφραγίδες, το οποίο μπορεί να διασφαλίσει ότι το μετρούμενο μέσο είναι σε επαφή με τον αισθητήρα, αλλά δεν θα διαρρεύσει, προκαλώντας βλάβη.Αυτό το τμήμα είναι ένα σημαντικό τμήμα στεγανοποίησης, μην το αποσυναρμολογείτε χωρίς τη συγκατάθεση του κατασκευαστή για την αποφυγή ατυχημάτων.

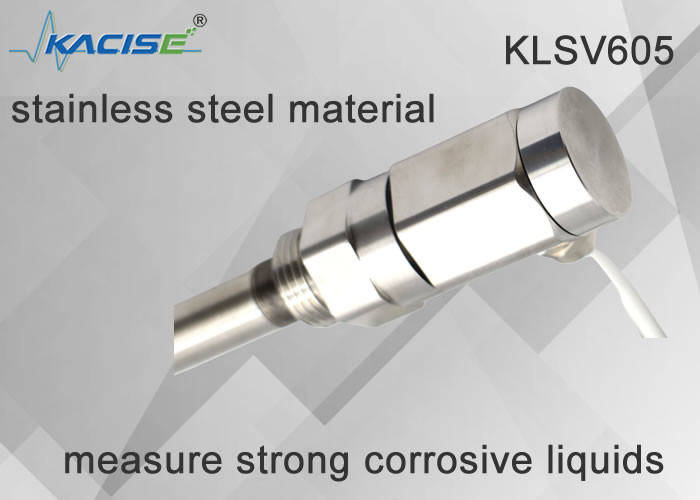

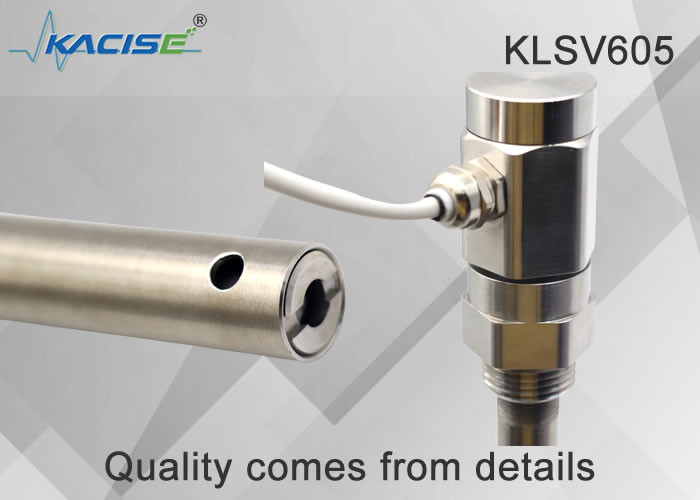

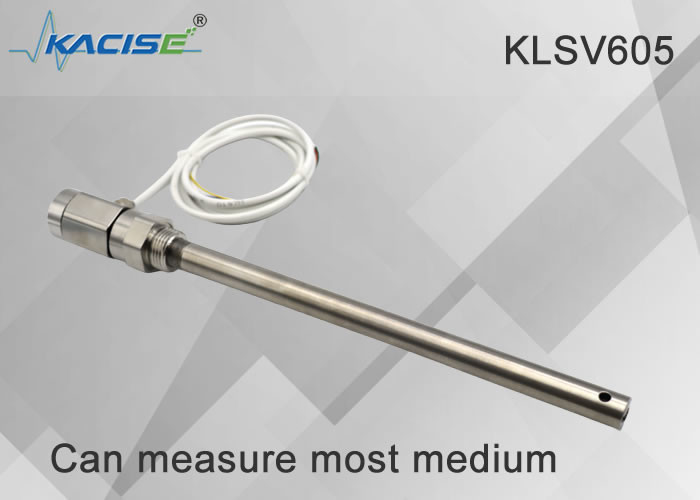

5.Εμφάνιση

6.Καλωδίωση



Το KSLV606 (μοντέλο οθόνης) έχει δύο τρόπους καλωδίωσης: ο ένας είναι RS485, ο άλλος 4-20 mA.

• RS485

• 4-20mA

Απομονωμένη έξοδος 4-20mA

Μη απομονωμένη έξοδος 2 συρμάτων 4-20 mA
Εικόνα 6.1

Μετά την εγκατάσταση, όταν το χρησιμοποιείτε για πρώτη φορά, βεβαιωθείτε ότι έχετε ανοίξει πρώτα τη βαλβίδα αερίου φάσης και στη συνέχεια ανοίξτε τη βαλβίδα υγρής φάσης για να βεβαιωθείτε ότι η στάθμη του υγρού δεν θα αυξομειωθεί απότομα, προκαλώντας σφάλματα μέτρησης.



Επιπλέον, θα πρέπει να βεβαιωθείτε ότι οι σύνδεσμοι των καλωδίων σύνδεσης βρίσκονται σε καλή επαφή και αντιδιαβρωτικά.Σε μακροχρόνια χρήση, προσέξτε την τακτική απόρριψη λυμάτων, ώστε να αποφευχθεί η συσσώρευση βρωμιάς και να επηρεαστεί η απόδοση του οργάνου.Λαμβάνοντας ως παράδειγμα το κοινό υγρό χαλκού, το υγρό C-carbon, τον πύργο ζεστού νερού Baohe, την πισίνα λυμάτων και άλλα βρώμικα μέσα, θα πρέπει να διασφαλίζεται ότι θα εκκενώνεται 1 έως 2 φορές την εβδομάδα, ενώ το καθαρότερο μέσο πρέπει να εκκενώνεται 1 έως 2 φορές την εβδομάδα. μήνας.

Το περίβλημα του πομπού πρέπει να είναι καλά τυλιγμένο για να αποτρέπεται η είσοδος νερού, διαβρωτικού μέσου ή αερίου και απαγορεύεται η σύγκρουση με εξωτερική δύναμη και η αποσυναρμολόγηση του από μη επαγγελματίες.



Υπάρχουν τρεις κοινές μέθοδοι καλωδίωσης για πομπούς: όπως φαίνεται στο (α) (β) (γ)

(ένα)

(σι)


(γ) αμπερόμετρο
Εικόνα 6.2

Όπως φαίνεται στο παραπάνω σχήμα, υπάρχουν τρεις μέθοδοι καλωδίωσης για τον πομπό του οργάνου μέτρησης και ελέγχου στάθμης υγρού.Το σχήμα (α) δείχνει το διάγραμμα καλωδίωσης του πομπού απευθείας και του ψηφιακού μετρητή οθόνης.Το σχήμα (β) δείχνει το διάγραμμα καλωδίωσης του πομπού και του συστήματος ελέγχου DCS.Το σύστημα ελέγχου τροφοδοτεί 24V και συνδέεται με τον πομπό.Το σχήμα (γ) δείχνει το διάγραμμα σύνδεσης του πομπού που τροφοδοτείται από το φράγμα ασφαλείας.Οι χρήστες μπορούν να ανατρέξουν στις παραπάνω τρεις μεθόδους καλωδίωσης κατά την εγκατάσταση.

7. Εγκατάσταση

1) Εγκατάσταση αερίου και υγρής φάσης

Εικόνα 7.1

Δεδομένου ότι τα προϊόντα διαφέρουν μόνο ως προς την εμφάνιση και το υλικό, αλλά και τα δύο ανήκουν στο εξωτερικό όργανο μέτρησης και ελέγχου στάθμης υγρού, οι μέθοδοι εγκατάστασης των δύο είναι βασικά οι ίδιες, οι οποίες θα εξηγηθούν μαζί εδώ.Γενικά, η εγκατάσταση είναι εξαιρετικά απλή και γρήγορη, απλώς συνδέστε τη φλάντζα σύνδεσης φάσης αερίου-υγρού στο όργανο μέτρησης και ελέγχου στάθμης υγρού με τη φλάντζα φάσης αερίου-υγρού στον εξοπλισμό, προσθέστε μια φλάντζα στη μέση και στερεώστε τη με μπουλόνια.(Σημείωση: Η φλάντζα σύνδεσης του οργάνου παρακολούθησης και ελέγχου στάθμης υγρού έχει συγκολληθεί σύμφωνα με το μέγεθος που συμφωνήθηκε από τα δύο μέρη και δεν χρειάζεται να διαμορφωθεί εκ νέου. Ο χρήστης πρέπει να διαμορφώσει τη βαλβίδα και τη σωλήνωση μόνος του) όπως φαίνεται στο εικόνα 7.1.



Σημείωση: Πριν από την εγκατάσταση, φροντίστε να καθαρίσετε την εσωτερική οπή του σωλήνα εξόδου στον εξοπλισμό για να βεβαιωθείτε ότι ο σωλήνας εξόδου του εξοπλισμού είναι ανεμπόδιστος και ότι η επιφάνεια στεγανοποίησης της φλάντζας είναι άθικτη.Ταυτόχρονα, μπορεί να προστεθεί μια βαλβίδα μεταξύ της φλάντζας του οργάνου μέτρησης και ελέγχου στάθμης υγρού και της φλάντζας του εξοπλισμού για να διευκολυνθεί η αποσυναρμολόγηση και η συναρμολόγηση του οργάνου κατά τη συντήρηση ή την αντικατάσταση.
1) Εγκατάσταση μετρητή στάθμης υγρού χωρητικού τύπου λέβητα

Εικόνα 7.2


Ο μετρητής στάθμης χωρητικότητας είναι ένα προϊόν που χρησιμοποιείται ειδικά για μεγάλο, μεσαίο και μικρό αερόσακο λέβητα και άλλους τύπους μέτρησης στάθμης υγρού υψηλής θερμοκρασίας.

Υιοθετεί ειδικά υλικά και τεχνολογία ραδιοσυχνοτήτων, ώστε ολόκληρο το μηχάνημα να μπορεί να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα σε περιβάλλον υψηλής θερμοκρασίας.Επειδή χρησιμοποιείται ειδικά σε περιβάλλον υψηλής θερμοκρασίας, η δομή και η μέθοδος εγκατάστασης του οργάνου μέτρησης και ελέγχου στάθμης υγρού διαφέρουν από άλλα προϊόντα.

Πρώτα απ 'όλα, διαφέρει από άλλα προϊόντα στο ότι ο πομπός του βρίσκεται κάτω από τον αισθητήρα, υπάρχει ένα σφραγισμένο τμήμα που απελευθερώνει τη θερμότητα από τον κύλινδρο μέτρησης στον πομπό και στη συνέχεια προς τα κάτω είναι ένας καμπύλος βραχίονας 90 μοιρών για να οδηγεί το πομπός στην πλευρά του αισθητήρα, ο οποίος διασφαλίζει ότι ο πομπός προστατεύεται από υψηλές θερμοκρασίες κοντά στη θύρα αερίου.Από την άλλη πλευρά, όταν το μέσο υψηλής θερμοκρασίας μεταφέρει θερμότητα προς τα κάτω στον πομπό, πρώτα περνά μέσα από ένα ειδικό τμήμα απαγωγής θερμότητας, το οποίο θα μειώσει σημαντικά τη θερμότητά του.Η οδήγηση του πομπού στην κάτω πλευρά του αισθητήρα γίνεται κυρίως για να αποτραπεί η διαρροή του τμήματος στεγανοποίησης του αισθητήρα και να αποτραπεί η εξάπλωση του μέσου προς το μέρος του πομπού κατά μήκος του εξωτερικού τοιχώματος του κυλίνδρου μέτρησης, προκαλώντας βραχυκύκλωμα ή διάβρωση.

Συνοψίζοντας, η δομή αυτού του μετρητή στάθμης έχει προφανή πλεονεκτήματα, γι' αυτό μπορεί να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα σε περιβάλλον υψηλής θερμοκρασίας.Για την εγκατάσταση, πρέπει να σημειωθεί ότι ο πομπός είναι κάτω και η απόσταση από τον σωλήνα αποχέτευσης είναι σχετικά κοντινή, επομένως δεν μπορεί να τοποθετηθεί αντίστροφα.Η εγκατάσταση είναι όπως φαίνεται στο σχήμα 7.2:

8.Βαθμονόμηση

Αν και η αναλογική ρύθμιση έχει γίνει πριν το προϊόν φύγει από το εργοστάσιο, προκειμένου να επιτρέψει στον χρήστη να βιώσει περαιτέρω την απόδοση του προϊόντος μας πριν από τη χρήση, συνιστάται στον χρήστη να πραγματοποιήσει μια απλή επαλήθευση.Μπορείτε να αφαιρέσετε ολόκληρο το σετ οργάνων για βαθμονόμηση.(Αλλά μην αποσυναρμολογείτε τα μέρη των προϊόντων μας)

Η βαθμονόμηση του εξωτερικού οργάνου μέτρησης και ελέγχου στάθμης υγρού φαίνεται στο σχήμα 8.1:

Εικόνα 8.1

Τα βήματα επαλήθευσης είναι τα εξής:

1) Ετοιμάστε έναν διαφανή σωλήνα νερού, σημαδέψτε τον με ζυγαριά ή στερεώστε τον με χάρακα, ώστε να παρατηρείται και να βαθμονομείται η πραγματική στάθμη του υγρού κατά τη βαθμονόμηση.Επιπλέον, ετοιμάστε ένα αμπερόμετρο (DC) με ακρίβεια άνω των τριών ψηφίων, πολλά ελαστικά πώματα και αρκετό μέσο δοκιμής (το οποίο μπορεί να αντικατασταθεί με νερό).

2) Συνδέστε το ένα άκρο του διαφανούς σωλήνα νερού στη θύρα υγρής φάσης του οργάνου μέτρησης και ελέγχου στάθμης υγρού, φράξτε την έξοδο λυμάτων και διατηρήστε τη θύρα αέριας φάσης ανεμπόδιστη.Και συνδέστε το αμπερόμετρο σε σειρά όπως φαίνεται στο Σχήμα 6.2) και μετά ενεργοποιήστε την τροφοδοσία αφού επιβεβαιώσετε ότι η καλωδίωση είναι σωστή.

3) Προσθέστε το μέσο από το πάνω άκρο του διαφανούς σωλήνα, το μέσο ρέει μέσω του σωλήνα υγρής φάσης στο όργανο μέτρησης και ελέγχου στάθμης υγρού και η στάθμη υγρού προστίθεται σε πολλά σημεία με διαφορετικά ύψη, επειδή αυτή τη στιγμή το υγρό Το επίπεδο στο διαφανές σωλήνα μετριέται με το όργανο μέτρησης και ελέγχου στάθμης υγρού.Η στάθμη του υγρού στον κύλινδρο του μετρητή είναι ακριβώς στην ίδια ευθεία.Αυτή τη στιγμή, διαβάστε την τιμή του αμπερόμετρου και, στη συνέχεια, συγκρίνετε την αναλογία ύψους που αντιστοιχεί στο τυπικό σήμα εξόδου 4-20 mA με τη συλλεγόμενη τιμή ρεύματος για να ελέγξετε την ακρίβεια του μετρητή στάθμης (Σημείωση: Για να είναι εύκολο να υπολογίσετε Γενικά, πολλά σημεία λαμβάνονται στο 0%, 25%, 50%, 75% και 100% αντίστοιχα, και τα αντίστοιχα ρεύματα είναι 4mA, 8mA, 12mA, 16mA και 20mA αντίστοιχα. Το εύρος πρέπει να αντιστοιχεί στο κέντρο της υγρής φάσης και αέρια φάση αντίστοιχα).



9.Ταντιμετώπιση προβλημάτων

1. Κατά τη χρήση, εάν η ψηφιακή οθόνη δείχνει μηδέν, χρησιμοποιήστε το εύρος 0-200 mA του αμπερόμετρου DC και όταν το μετρούμενο ρεύμα είναι επίσης 0, τα πιθανά σφάλματα είναι:

ένα.Είναι φυσιολογικό το τροφοδοτικό 24V;

σι.Ο πομπός μπορεί να είναι βραχυκυκλωμένος

ντο.Ο πομπός έχει προβλήματα ποιότητας.



Εάν το ρεύμα που μετράται από το αμπερόμετρο DC είναι μικρότερο από 4 mA, τα πιθανά σφάλματα:

ένα.Η πραγματική στάθμη υγρού είναι κάτω από τη θύρα υγρής φάσης

σι.Η τρέχουσα τιμή ρύθμισης του πομπού είναι πολύ χαμηλή

ντο.Ο πομπός έχει προβλήματα ποιότητας.εάν το μετρούμενο ρεύμα είναι συνεπές με την πραγματική στάθμη του υγρού, υπάρχει πρόβλημα με την ψηφιακή οθόνη.



Πιθανές βλάβες εάν το ρεύμα υπερβαίνει τα 25 mA:

ένα.Υπάρχει βραχυκύκλωμα στο κύκλωμα του πομπού

σι.Η τρέχουσα τιμή προσαρμογής είναι πολύ υψηλή.



2. Όταν η ψηφιακή οθόνη είναι πλήρης, χρησιμοποιήστε την περιοχή 0-200mA του αμπερόμετρου DC.Όταν το μετρούμενο ρεύμα είναι 20 mA, μπορεί να υπάρχει σφάλμα:

ένα.Η τρέχουσα ρύθμιση είναι πολύ υψηλή

σι.Υπάρχει βραχυκύκλωμα στον πομπό

ντο.Η πραγματική στάθμη υγρού είναι πλήρης.

Εάν το μετρούμενο ρεύμα είναι μικρότερο από 20 mA, η ψηφιακή οθόνη είναι ελαττωματική.



3. Η ψηφιακή οθόνη αναπηδά βίαια.Χρησιμοποιώντας το εύρος 0-200 mA του αμπερόμετρου DC, το μετρούμενο ρεύμα κυμαίνεται υπερβολικά και μπορεί να παρουσιάσει δυσλειτουργία:

ένα.Πραγματική διακύμανση της στάθμης του υγρού

β, κακή επαφή γραμμής

ντο.Ο πομπός έχει προβλήματα ποιότητας.εάν το μετρούμενο ρεύμα είναι σταθερό, ο μετρητής οθόνης μπορεί να είναι ελαττωματικός



4. Δεν υπάρχει αλλαγή στην ψηφιακή οθόνη.Χρησιμοποιήστε το εύρος 0-200 mA του αμπερόμετρου DC.Όταν το μετρούμενο ρεύμα αλλάζει κανονικά, μπορεί να υποδεικνύει ότι το όργανο είναι ελαττωματικό.Εάν το μετρούμενο ρεύμα δεν αλλάξει, μπορεί να υπάρχει σφάλμα:

ένα.Αστοχία πομπού

σι.Ο σωλήνας αερίου-υγρής φάσης είναι φραγμένος

ντο.Υπάρχει ένα ανοιχτό κύκλωμα μεταξύ του αισθητήρα και του πομπού και πρέπει να επανασυνδεθεί



5. Η ψηφιακή οθόνη αλλάζει αργά από την πραγματική στάθμη υγρού.Όταν χρησιμοποιείτε το αμπερόμετρο 0-200 mA, το μετρούμενο ρεύμα αλλάζει αργά και μπορεί να υπάρχει σφάλμα:

ένα.Ο εσωτερικός πόλος του αισθητήρα κολλάει στις ακαθαρσίες, χρησιμοποιήστε 25% υδροχλωρικό οξύ (θειικό οξύ) για να εμποτίσετε τον στύλο

σι.Ο σωλήνας της αέριας φάσης είναι μισοφραγμένος, ανοίξτε τη βαλβίδα και δοκιμάστε την, καθαρίστε την.



6. Όταν η ψηφιακή οθόνη είναι υψηλή ή χαμηλή, ρυθμίστε την εμβέλεια ή το μηδενικό κουμπί στον πομπό για προσαρμογή.



Σημείωση: Για να μετρήσετε εάν υπάρχει τροφοδοσία 24 V στο κύκλωμα, χρησιμοποιήστε τα θετικά και αρνητικά καλώδια δοκιμής του βολτόμετρου για να συνδέσετε το θετικό και το αρνητικό της γραμμής ρεύματος 24 V πριν από τη μέτρηση.

Αντιμετώπιση ύπαρξης βραχυκυκλώματος: ελέγξτε το εξωτερικό κύκλωμα και το κύκλωμα πομπού και εξαλείψτε το.



10.Προφυλάξεις

1. Όλα τα παρεχόμενα προϊόντα παρέχονται με πιστοποιητικό προϊόντος και εγχειρίδιο οδηγιών, συμπεριλαμβανομένου του αριθμού προϊόντος, των τεχνικών παραμέτρων, του διαγράμματος καλωδίωσης, της ημερομηνίας κατασκευής κ.λπ. Ελέγξτε προσεκτικά για να αποφύγετε λάθος χρήση.

2. Κατά την εγκατάσταση, ελέγξτε εάν η επιτόπια διεπαφή είναι συμβατή με τη διεπαφή προϊόντος σύμφωνα με τη μέθοδο σύνδεσης του προϊόντος.

3. Η καλωδίωση θα πρέπει να γίνει αυστηρά σύμφωνα με τις απαιτήσεις των οδηγιών χρήσης της εταιρείας μας.

4. Αυτό το προϊόν είναι ένα ακριβές όργανο μεταγωγής ενέργειας και απαγορεύεται να αποσυναρμολογηθεί, να συγκρουστεί, να πέσει και να χτυπήσει με δύναμη.

5. Εάν διαπιστωθεί κάποια ανωμαλία κατά τη χρήση, θα πρέπει να απενεργοποιήσετε το ρεύμα, να σταματήσετε να το χρησιμοποιείτε, να το ελέγξετε ή να επικοινωνήσετε απευθείας με το τεχνικό τμήμα της εταιρείας μας.

6. Η αρχική συσκευασία πρέπει να αποκατασταθεί κατά τη μεταφορά και αποθήκευση και να φυλάσσεται σε δροσερό, στεγνό και αεριζόμενο χώρο αποθήκης.

7. Προσέξτε να μην καταστρέψετε τον αισθητήρα κατά την εγκατάσταση και τη χρήση.

8. Πρέπει να λαμβάνονται αποτελεσματικά μέτρα αντικεραυνικής προστασίας στο χώρο εγκατάστασης.

9. Το περίβλημα οποιουδήποτε πομπού αυτής της σειράς πρέπει να είναι γειωμένο αξιόπιστα και η αντίσταση γείωσης πρέπει να είναι μικρότερη από 4Ω.

10. Όταν χρησιμοποιείτε την επικοινωνία 485 για τη διαμόρφωση του συστήματος, ο πομπός πρέπει να είναι εξοπλισμένος με φράγμα ασφαλείας ή μόνωση.

11. Το φράγμα ασφαλείας πρέπει να λάβει πιστοποιητικό αντιεκρηκτικής προστασίας και η τοποθέτησή του θα πρέπει να πραγματοποιείται σύμφωνα με τις απαιτήσεις του εγχειριδίου του.

12. Όταν ο πομπός χρησιμοποιείται στην περιοχή "0", ο μετασχηματιστής ισχύος που παρέχει ισχύ στο φράγμα ασφαλείας πρέπει να πληροί τις απαιτήσεις του άρθρου 8.1 του GB3836.4-2010.

Πίνακας επιλογής προϊόντων

KSLV	Πίνακας επιλογής για έξυπνο χωρητικό μετρητή στάθμης υγρού
	Τύπος Προϊόντος
	605	Δεν υπάρχει μοντέλο οθόνης
	606	Δεν υπάρχει μοντέλο οθόνης
		Σήμα εξόδου
		4-20mA	Έξοδος σήματος 4~20mA, οθόνη LED
		RS485	Έξοδος RS485
			Κώδικας	Εύρος μέτρησης
			L500	500 χλστ
			L800	800 χλστ
			L1000	1000 χλστ
			Λχχχ	Ειδικές απαιτήσεις συμπληρώστε την παρένθεση
				Μέσα μέτρησης	Προσδιορίστε τον τύπο του μέσου που μετράται, όπως νερό, ντίζελ...
				Νερό	Το μετρούμενο μέσο είναι το νερό
					άλλα	Σημειώστε ξεκάθαρα εάν υπάρχουν άλλες απαιτήσεις
					ΝΑ
KSLV	605	4-20mA	L800	νερό	ΝΑ
