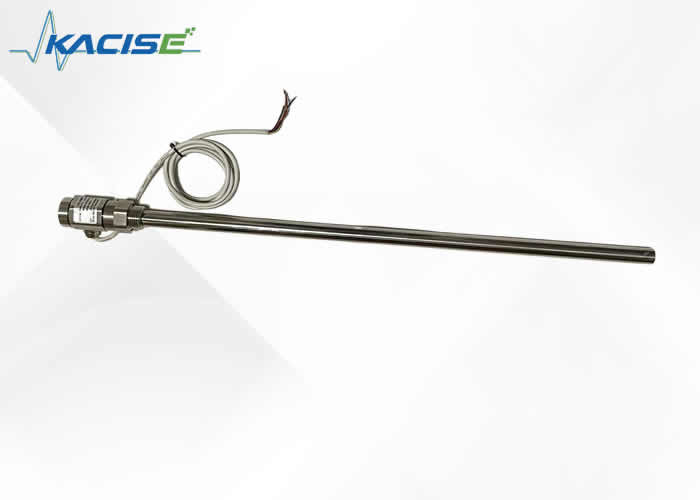

ΚΑΛΣΒ605 χωρητικός αισθητήρας επιπέδου νερού με υψηλές επιδόσεις και ευρύ φάσμα

1.Γενική περιγραφή

Ο χωρητικός μετρητής επιπέδου υγρού είναι ένα όργανο μέτρησης που χρησιμοποιεί την αλλαγή της χωρητικότητας για τη μέτρηση του επιπέδου του μέσου στο δοχείο.Η μέτρηση εξαρτάται κυρίως από την αλλαγή της χωρητικότητας μεταξύ των δύο ηλεκτροδίων, δηλαδή η ευαισθησία του χωρητικού μετρητή επιπέδου υγρού εξαρτάται από τη διαφορά στις διηλεκτρικές σταθερές δύο μέσων, ενός αερίου και ενός υγρού.Η μέτρηση του μετρητή επιπέδου χωρητικότητας πρέπει να διασφαλίζει ότι οι διηλεκτρικές σταθερές των δύο μέσων είναι συνεπείς, διαφορετικά η αλλαγή της διηλεκτρικής σταθεράς θα οδηγήσει άμεσα σε σφάλματα.

2.Προϊόν

• Καλή δομή και μέθοδος εγκατάστασης μπορούν να εφαρμοστούν σε υλικά υψηλής θερμοκρασίας, υψηλής πίεσης, ισχυρής διάβρωσης, εύκολης κρυστάλλωσης, αντι-αμβλύνσεων, αντι-παγώματος και στερεών σκόνης και κόκκων.
• Μπορεί να μετρήσει το υγρό επίπεδο του ισχυρού διαβρωτικού μέσου, το υγρό επίπεδο του μέσου υψηλής θερμοκρασίας, και το υγρό επίπεδο του σφραγισμένου δοχείου, το οποίο δεν έχει καμία σχέση με την ιξώδες,πυκνότητα και εργασιακή πίεση του μέσου.

3.Προδιαγραφές

4.Δομή

Οι χωρητικοί αισθητήρες επιπέδου υγρού έχουν διαφορετικές δομές λόγω διαφορετικών περιπτώσεων εφαρμογής και παραμέτρων, αλλά γενικά η κύρια δομή τους μπορεί να χωριστεί κατά προσέγγιση σε δύο μέρη,δηλαδή το τμήμα αισθητήρα και το τμήμα πομπού. όπως δείχνει η εικόνα:

Το A στην εικόνα δείχνει τον αισθητήρα, ο οποίος ανιχνεύει απευθείας τον εξοπλισμό ή τα μέτρα του δοχείου

στο μετρούμενο μέσο του σωλήνα μέτρησης

Β και Γ στο σχήμα είναι οι φλάντζες σύνδεσης της αέριας φάσης και της υγρής φάσης του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού, οι οποίες χρησιμοποιούνται για τη σύνδεση των φλάντζων του εξοπλισμού,και το υγρό και η πίεση στον εξοπλισμό ελκύονται στον κύλινδρο μέτρησης.

Η εικόνα D δείχνει τον κύλινδρο μέτρησης του οργάνου μέτρησης και ελέγχου του επιπέδου του υγρού, ο οποίος μπορεί να σχηματίσει χωρητικότητα με το ηλεκτρόδιο αισθητήρα.

Η εικόνα E είναι η φλάντσα αποχέτευσης, η οποία μπορεί να απορρίπτει τακτικά την ακαθαρσία στο όργανο μέτρησης και ελέγχου της στάθμης του υγρού προς τα έξω.διατηρεί καθαρό το εσωτερικό του σωλήνα μέτρησης του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού, και να αποτρέψει την προσκόλληση του αισθητήρα στη βρωμιά.

Το F που απεικονίζεται στο σχήμα είναι ο πομπός, ο οποίος είναι μια συσκευή μετατροπής από χωρητικότητα σε σήμα τυπικού ρεύματος,και αποτελεί το κεντρικό μέρος ολόκληρου του οργάνου μέτρησης και ελέγχου της στάθμης του υγρούΗ κύρια λειτουργία του είναι να λαμβάνει την αύξηση της αλλαγής χωρητικότητας που προκαλείται από την αλλαγή του επιπέδου του υγρού που αποστέλλεται από τον αισθητήρα, και στη συνέχεια μετά την μετατροπή, εκδίδει σήμα τυπικού ρεύματος 4-20mADC.Αυτός ο πομπός υιοθετεί στρατιωτικές ενσωματωμένες συσκευές, με χαμηλή κατανάλωση ενέργειας, αντοχή σε υψηλές θερμοκρασίες, ισχυρή αξιοπιστία και πληροί τις απαιτήσεις εγγενούς ασφάλειας.

Σημείωση: Υπάρχει ένα μέρος σφράγισης μεταξύ του πομπού και του σωλήνα μέτρησης, το οποίο αποτελείται από αρκετές σφραγίδες,που μπορεί να διασφαλίσει ότι το μετρούμενο μέσο είναι σε επαφή με τον αισθητήρα αλλά δεν θα διαρρεύσειΤο τμήμα αυτό είναι ένα σημαντικό μέρος σφράγισης, παρακαλώ μην το αποσυναρμολογήσετε χωρίς τη συγκατάθεση του κατασκευαστή για να αποφευχθούν ατυχήματα.

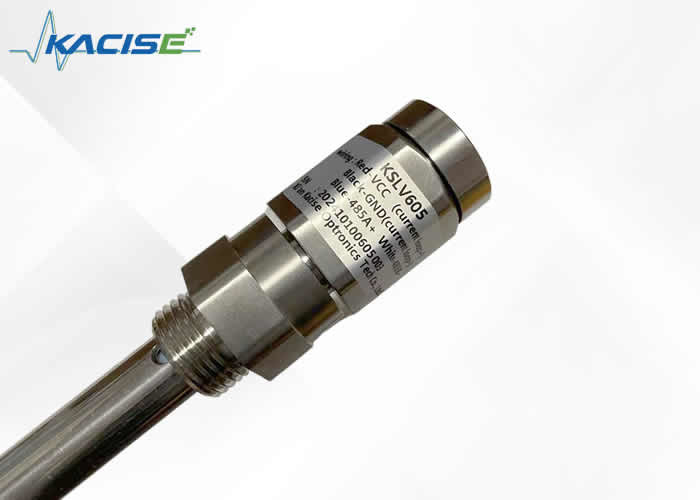

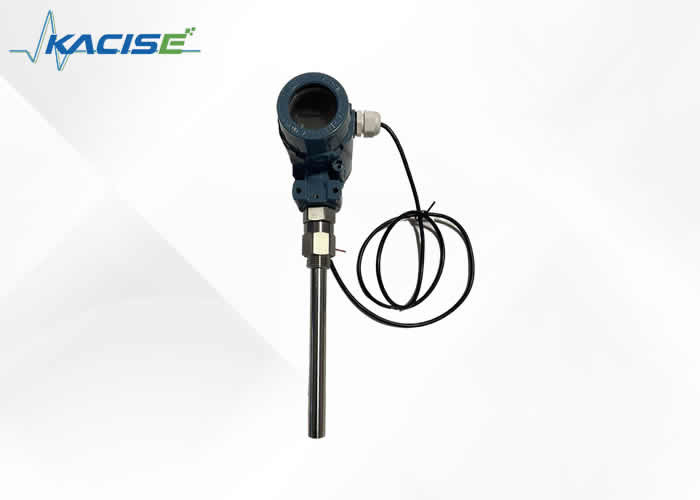

5.Εμφάνιση

6.Ηλεκτρονική καλωδίωση

Το KSLV606 (μοντέλο οθόνης) έχει δύο τρόπους καλωδίωσης: ο ένας είναι RS485, ο άλλος είναι 4-20mA.

• RS485

• 4-20mA

Απομονωμένη έξοδος 4-20mA

Μη απομονωμένη έξοδος 4-20mA 2 καλωδίων
Σχήμα 6.1

Μετά την εγκατάσταση, όταν το χρησιμοποιείτε για πρώτη φορά, βεβαιωθείτε ότι ανοίγετε πρώτα τη βαλβίδα φάσης αερίου και στη συνέχεια ανοίγετε τη βαλβίδα φάσης υγρού για να διασφαλίσετε ότι το επίπεδο υγρού δεν θα κυμαίνεται βίαια.προκαλούν σφάλματα μέτρησης.

Επιπλέον, θα πρέπει να εξασφαλίζεται ότι οι συνδέσεις των καλωδίων συνδέσεων είναι σε καλή επαφή και αντιβροχυντικές.ώστε να αποφεύγεται η συσσώρευση βρωμιάς και να επηρεάζεται η απόδοση του οργάνουΛαμβάνοντας ως παράδειγμα το κοινό υγρό χαλκού, το υγρό C-carbon, τον πύργο ζεστού νερού Baohe, την πισίνα λυμάτων και άλλα βρώμικα μέσα, θα πρέπει να εξασφαλίζεται η εκφόρτωση 1 έως 2 φορές την εβδομάδα,ενώ το καθαριστικό μέσο θα πρέπει να αποβάλλεται 1 έως 2 φορές το μήνα.

Το περίβλημα του πομπού πρέπει να είναι σφιχτά τυλιγμένο για να εμποδίζει την είσοδο νερού, διαβρωτικού μέσου ή αερίου και απαγορεύεται να συγκρούεται με εξωτερική δύναμη και να αποσυναρμολογείται από μη επαγγελματίες.

Υπάρχουν τρεις κοινές μεθόδους καλωδίωσης για τους πομπούς: όπως φαίνεται στο στοιχείο α) στοιχείο β) στοιχείο γ)

(α)

(β)


γ) αμπερόμετρος
Σχήμα 6.2

Όπως φαίνεται στο παραπάνω σχήμα, υπάρχουν τρεις μέθοδοι καλωδίωσης για τον πομπό του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού.Το σχήμα α) δείχνει το διάγραμμα καλωδίωσης του πομπού απευθείας και το ψηφιακό μέτρο εμφάνισηςΣτο σχήμα (β) απεικονίζεται το διάγραμμα καλωδίωσης του πομπού και του συστήματος ελέγχου DCS. Το σύστημα ελέγχου τροφοδοτεί 24V και συνδέεται με τον πομπό.Το σχήμα γ) δείχνει το διάγραμμα σύνδεσης του πομπού που τροφοδοτείται από το φράγμα ασφαλείας.Οι χρήστες μπορούν να αναφερθούν στις παραπάνω τρεις μεθόδους καλωδίωσης κατά την εγκατάσταση.

7. εγκατάσταση

1) Εγκατάσταση αερίου και υγρού σταδίου

Σχήμα 7.1

Δεδομένου ότι τα προϊόντα διαφέρουν μόνο ως προς την εμφάνιση και το υλικό, αλλά και τα δύο ανήκουν στο εξωτερικό όργανο μέτρησης και ελέγχου της στάθμης του υγρού,Οι μέθοδοι εγκατάστασης των δύο είναι βασικά οι ίδιες.Γενικά, η εγκατάσταση είναι εξαιρετικά απλή και γρήγορη.απλά συνδέστε το φλάντζο σύνδεσης αέριας-ρευστής φάσης στο όργανο μέτρησης και ελέγχου της στάθμης του υγρού με το φλάντζο αέριας-ρευστής φάσης του εξοπλισμού(Σημείωση: Η πρίζα σύνδεσης του οργάνου παρακολούθησης και ελέγχου του επιπέδου του υγρού έχει συγκολληθεί σύμφωνα με το μέγεθος που συμφωνήθηκε από τα δύο μέρη),Ο χρήστης πρέπει να ρυθμίζει μόνος του τη βαλβίδα και τον αγωγό, όπως φαίνεται στο σχήμα 7.1.

Σημείωση: Πριν από την εγκατάσταση,βεβαιωθείτε ότι καθαρίζετε την εσωτερική τρύπα του σωλήνα εξόδου του εξοπλισμού για να διασφαλίσετε ότι ο σωλήνας εξόδου του εξοπλισμού δεν είναι εμποδισμένος και ότι η επιφάνεια σφράγισης της φλάντζας είναι άθικτηΤαυτόχρονα, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) Εγκατάσταση χωρητικού μετρητή επιπέδου υγρού τύπου λέβητα

Σχήμα 7.2


Ο μετρητής επιπέδου χωρητικότητας είναι προϊόν που χρησιμοποιείται ειδικά για τη μέτρηση των επιπέδων των αερόσακων μεγάλων, μεσαίων και μικρών λέβητων και άλλων τύπων υγρών υψηλής θερμοκρασίας.

Υιοθετεί ειδικά υλικά και τεχνολογία ραδιοσυχνοτήτων, έτσι ώστε ολόκληρο το μηχάνημα να μπορεί να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα σε περιβάλλον υψηλής θερμοκρασίας.Επειδή χρησιμοποιείται ειδικά σε περιβάλλον υψηλής θερμοκρασίας, η δομή και η μέθοδος εγκατάστασης του οργάνου μέτρησης και ελέγχου του επιπέδου του υγρού διαφέρουν από άλλα προϊόντα.

Πρώτα απ' όλα, διαφέρει από άλλα προϊόντα στο ότι ο πομπός του βρίσκεται κάτω από τον αισθητήρα, υπάρχει ένα σφραγισμένο και θερμοδιαλυτικό τμήμα από τον κυλίνδρο μέτρησης στον πομπό,Και μετά προς τα κάτω είναι ένα 90 μοίρες καμπυλωμένο χέρι για να οδηγήσει τον πομπό στην πλευρά του αισθητήρα, η οποία εξασφαλίζει την προστασία του πομπού από τις υψηλές θερμοκρασίες κοντά στην πύλη αερίου.Πρώτα περνάει από ένα ειδικό τμήμα διάσπασης θερμότητας, το οποίο θα μειώσει σημαντικά τη θερμότητά του. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, προκαλώντας βραχυκύκλωμα ή διάβρωση.

Συνοπτικά, η δομή αυτού του μετρητή επιπέδου έχει προφανή πλεονεκτήματα, για τον λόγο αυτό μπορεί να λειτουργήσει σταθερά για μεγάλο χρονικό διάστημα σε περιβάλλον υψηλών θερμοκρασιών.Θα πρέπει να σημειωθεί ότι ο πομπός είναι κάτωΗ εγκατάσταση είναι όπως φαίνεται στο σχήμα 7.2:

8.Καλιβέρωση

Παρόλο που η αναλογική προσαρμογή πραγματοποιήθηκε πριν το προϊόν εγκαταλείψει το εργοστάσιο, προκειμένου να επιτρέψει στον χρήστη να βιώσει περαιτέρω τις επιδόσεις του προϊόντος μας πριν από τη χρήση,συνιστάται στον χρήστη να πραγματοποιήσει μια απλή επαλήθευσηΜπορείτε να αφαιρέσετε ολόκληρο το σύνολο των οργάνων για βαθμονόμηση (αλλά μην αποσυναρμολογείτε τα μέρη των προϊόντων μας).

Η βαθμονόμηση του εξωτερικού οργάνου μέτρησης και ελέγχου του επιπέδου υγρού παρουσιάζεται στο σχήμα 8.1:

Σχήμα 8.1

Τα βήματα επαλήθευσης είναι τα ακόλουθα:

1) Προετοιμάστε ένα διαφανές σωλήνα νερού, σηματοδοτήστε το με μια κλίμακα ή σταθεροποιήστε το με ένα κανόνα, έτσι ώστε το πραγματικό επίπεδο του υγρού να μπορεί να παρατηρηθεί και να βαθμολογηθεί κατά τη διάρκεια της βαθμολόγησης.Προετοιμασία ενός αμπερόμετρου (DC) με ακρίβεια άνω των τριών ψηφίων, αρκετές ελαστικές πώλες και επαρκές μέσο δοκιμής (το οποίο μπορεί να αντικατασταθεί με νερό).

2) Συνδέστε το ένα άκρο του διαφανούς σωλήνα νερού με την πύλη υγρής φάσης του οργάνου μέτρησης και ελέγχου του επιπέδου υγρού, μπλοκάρετε την έξοδο λυμάτων και διατηρήστε την πύλη αερίου φάσης ανεμπόδιστη.Και συνδέστε το αμπερόμετρο σε σειρά όπως φαίνεται στο σχήμα 6.2), και, στη συνέχεια, ενεργοποιεί την παροχή ενέργειας αφού επιβεβαιώσει ότι η καλωδίωση είναι ορθή.

3) Προσθέστε το μέσο από το άνω άκρο του διαφανούς σωλήνα, το μέσο ρέει μέσω του σωλήνα υγρής φάσης στο όργανο μέτρησης και ελέγχου της στάθμης του υγρού,και το επίπεδο του υγρού προστίθεται σε διάφορα σημεία με διαφορετικά ύψηΤο επίπεδο του υγρού στο κύλινδρο του μετρητή είναι ακριβώς ευθυγραμμισμένο.Αυτή τη στιγμή, διαβάζει την τιμή του μετρητή ισχύος και στη συνέχεια συγκρίνει την αναλογία ύψους που αντιστοιχεί στο σήμα προτύπου εξόδου 4-20mA με την συλλεγμένη τιμή ρεύματος για να ελέγξει την ακρίβεια του μετρητή επιπέδου (Σημείωση:Για να είναι εύκολο να υπολογιστείΓενικά, λαμβάνονται διάφορα σημεία σε 0%, 25%, 50%, 75% και 100% αντίστοιχα, και τα αντίστοιχα ρεύματα είναι 4mA, 8mA, 12mA, 16mA και 20mA αντίστοιχα.Το εύρος πρέπει να αντιστοιχεί στο κέντρο της υγρής φάσης και της αέριας φάσης αντίστοιχα).

9.ΤΕπενδύσεις

1Κατά τη διάρκεια της χρήσης, εάν η ψηφιακή οθόνη δείχνει μηδέν, χρησιμοποιήστε την περιοχή 0-200mA του μετρητή συνεχούς ρεύματος και όταν το μετρούμενο ρεύμα είναι επίσης 0, οι πιθανές βλάβες είναι:

Α. Η παροχή ενέργειας 24V είναι φυσιολογική;

β. Ο πομπός μπορεί να έχει βραχυκύκλωμα.

γ. Ο πομπός έχει προβλήματα ποιότητας·

Εάν το ρεύμα που μετράται από το αμπερόμετρο συνεχούς ρεύματος είναι μικρότερο από 4mA, οι πιθανές βλάβες:

α. Το πραγματικό επίπεδο υγρού είναι κάτω από την πύλη υγρής φάσης

β. Η τρέχουσα τιμή ρύθμισης του πομπού είναι πολύ χαμηλή

γ. ο πομπός έχει προβλήματα ποιότητας· εάν το μετρούμενο ρεύμα είναι σύμφωνο με το πραγματικό επίπεδο υγρού, υπάρχει πρόβλημα με την ψηφιακή οθόνη·

Πιθανές βλάβες εάν το ρεύμα υπερβαίνει τα 25mA:

α. Υπάρχει βραχυκύκλωμα στο κύκλωμα του πομπού

β. Η τρέχουσα τιμή προσαρμογής είναι πολύ υψηλή.

2Όταν η ψηφιακή οθόνη είναι γεμάτη, χρησιμοποιήστε την περιοχή 0-200mA του DC ammeter.

α. Η τρέχουσα προσαρμογή είναι πολύ υψηλή

Β. Υπάρχει βραχυκύκλωμα στον πομπό.

γ. Το πραγματικό επίπεδο υγρού είναι γεμάτο·

Εάν το μετρούμενο ρεύμα είναι μικρότερο από 20mA, η ψηφιακή οθόνη είναι ελαττωματική.

3Χρησιμοποιώντας την περιοχή 0-200mA του DC ammeter, το μετρούμενο ρεύμα κυμαίνεται πάρα πολύ και μπορεί να λειτουργήσει λανθασμένα:

α. Αληθινή διακύμανση του επιπέδου υγρού

β, κακή επαφή γραμμών

γ. Ο πομπός έχει προβλήματα ποιότητας· εάν το μετρούμενο ρεύμα είναι σταθερό, ο μετρητής απεικόνισης μπορεί να είναι ελαττωματικός

4. Δεν υπάρχει αλλαγή στην ψηφιακή οθόνη. Χρησιμοποιήστε την περιοχή 0-200mA του DC ammeter. Όταν το μετρούμενο ρεύμα αλλάζει κανονικά, μπορεί να υποδηλώνει ότι το όργανο είναι ελαττωματικό.εάν το μετρούμενο ρεύμα δεν αλλάζει, μπορεί να υπάρχει σφάλμα:

α. Αποτυχία του πομπού

β. Ο σωλήνας αέριο-ρευστής φάσης είναι μπλοκαρισμένος

c. Υπάρχει ανοιχτό κύκλωμα μεταξύ του αισθητήρα και του πομπού και πρέπει να επανασυνδεθεί.

5Η ψηφιακή οθόνη αλλάζει αργά από το πραγματικό επίπεδο υγρού.

α. Ο εσωτερικός πόλος του αισθητήρα κολλάει σε ακαθαρσίες, χρησιμοποιήστε 25% υδροχλωρικό οξύ (αριθ. θειικού οξέος) για να απορροφήσει τον πόλο

Ο σωλήνας αέριας φάσης είναι μισό μπλοκαρισμένος, παρακαλώ ανοίξτε την βαλβίδα και δοκιμάστε την, καθαρίστε την.

6Όταν η ψηφιακή οθόνη είναι υψηλή ή χαμηλή, ρυθμίστε το εύρος ή το μηδενικό κουμπί στον πομπό για να ρυθμίσετε.

Σημείωση: Για να μετρηθεί αν υπάρχει τροφοδοσία 24V στο κύκλωμα,χρησιμοποιήστε τα θετικά και αρνητικά καλώδια δοκιμής του βολτμέτρου για να συνδέσετε τα θετικά και αρνητικά του καλωδίου ηλεκτρικής ενέργειας 24V πριν από τη μέτρηση.

Διαχείριση της ύπαρξης βραχυκυκλώματος: ελέγξτε το εξωτερικό κύκλωμα και το κύκλωμα του πομπού και εξαλείψτε το.

10Προφυλάξεις

1Όλα τα προμηθευόμενα προϊόντα παρέχονται με πιστοποιητικό προϊόντος και εγχειρίδιο οδηγιών, συμπεριλαμβανομένου του αριθμού προϊόντος, των τεχνικών παραμέτρων, του διαγράμματος καλωδίωσης, της ημερομηνίας κατασκευής κλπ.Παρακαλούμε ελέγξτε προσεκτικά για να αποφευχθεί η λανθασμένη χρήση..

2Κατά τη διάρκεια της εγκατάστασης, ελέγξτε εάν η επιτόπια διεπαφή είναι συμβατή με την διεπαφή του προϊόντος σύμφωνα με τη μέθοδο σύνδεσης του προϊόντος.

3Η καλωδίωση πρέπει να γίνεται σύμφωνα με τις οδηγίες χρήσης της εταιρείας μας.

4Αυτό το προϊόν είναι ένα ακριβές όργανο μεταφοράς ενέργειας και απαγορεύεται να αποσυναρμολογείται, να συγκρούεται, να πέφτει και να χτυπά με δύναμη.

5Εάν βρεθεί οποιαδήποτε ανωμαλία κατά τη διάρκεια της χρήσης, θα πρέπει να απενεργοποιήσετε το ρεύμα, να σταματήσετε να το χρησιμοποιείτε, να το ελέγξετε ή να επικοινωνήσετε απευθείας με το τεχνικό τμήμα της εταιρείας μας.

6Η αρχική συσκευασία πρέπει να αποκαθίσταται κατά τη μεταφορά και την αποθήκευση και να φυλάσσεται σε δροσερή, ξηρή και αεριζόμενη αποθήκη.

7Προσέξτε να μην καταστρέψετε τον αισθητήρα κατά την εγκατάσταση και τη χρήση.

8Πρέπει να λαμβάνονται αποτελεσματικά μέτρα προστασίας από την αστραπή στον τόπο εγκατάστασης.

9Το περίβλημα οποιουδήποτε πομπού αυτής της σειράς πρέπει να είναι γειωμένο αξιόπιστα και η αντίσταση γείωσης πρέπει να είναι μικρότερη από 4Ω.

10Όταν χρησιμοποιείται η επικοινωνία 485 για τη διαμόρφωση συστήματος, ο πομπός πρέπει να είναι εξοπλισμένος με φράγμα ασφαλείας ή με απομόνωση.

11Το φράγμα ασφαλείας πρέπει να έχει πιστοποιητικό ανθεκτικότητας σε έκρηξη και η εγκατάστασή του πρέπει να γίνεται σύμφωνα με τις απαιτήσεις του εγχειριδίου του.

12Όταν ο πομπός χρησιμοποιείται στην περιοχή "0", ο μετασχηματιστής ισχύος που τροφοδοτεί το φράγμα ασφαλείας πρέπει να πληροί τις απαιτήσεις του άρθρου 8.1 του GB3836.4-2010.

Πίνακας επιλογής προϊόντων

Συχνή αντιμετώπιση προβλημάτων του χωρητικού αισθητήρα επιπέδου υγρού:
1Κατά τη διάρκεια της χρήσης, εάν το όργανο δεν έχει ισχύ, ελέγξτε αν τα καλώδια του επεξεργαστή σήματος "+" και "- είναι χαλαρά ή πέφτουν.
2Εάν ο δείκτης του μετρητή είναι μηδενικός, κρατήστε ένα μεταλλικό εργαλείο, όπως πιέτες, κατσαβίδι κλπ., και αγγίξτε το τερματικό "αισθητήρα" του επεξεργαστή σήματος, και ο δείκτης πρέπει να αυξηθεί, διαφορετικά,ο επεξεργαστής σήματος του μετρητή έχει υποστεί ζημιάΑυτή τη στιγμή, ο επεξεργαστής σήματος του οργάνου πρέπει να αντικατασταθεί.
3Εάν ο δείκτης του μετρητή είναι γεμάτος, αφαιρέστε το καλώδιο του αισθητήρα του επεξεργαστή σήματος.Εάν ο δείκτης του μετρητή επιστρέψει στο μηδένΌταν η μόνωση είναι κακή, ο αισθητήρας πρέπει να αντικατασταθεί αμέσως.
4. Ελέγξτε τη μέθοδο του αισθητήρα: αφαιρέστε το καλώδιο του αισθητήρα από τον επεξεργαστή σήματος.Χρησιμοποιήστε μια 500V shaker ή ένα πολυμετρικό τύπου 500 με το αρχείο "x10k" για να μετρήσει την αντίσταση μεταξύ του καλωδίου μολύβδου του αισθητήρα και το τείχος του μεταλλικού πύργουΘα πρέπει να είναι μεγαλύτερη από 10M ohms, διαφορετικά δείχνει ότι ο αισθητήρας είναι κακώς απομονωμένος.
5Διακρίσεις και εξάλειψη των παρεμβάσεων:Εάν το όργανο λειτουργεί κανονικά στο εργαστήριο, αλλά η τιμή που υποδεικνύεται κυμαίνεται προς τα πάνω και προς τα κάτω στο πεδίο για να υποδείξει μια ορισμένη τιμή επιπέδου υγρούΗ χωρητικότητα του ηλεκτρολυτικού πυκνωτή που συνδέεται παράλληλα στα δύο άκρα του καλωδίου ρεύματος του οργάνου είναι περίπου 220 μικροφαράδες.και η τάση αντίστασης είναι μεγαλύτερη από 50 V, τα οποία μπορούν να εξαλειφθούν.
6Όταν ο χωρητικός μετρητής επιπέδου υγρού κυμαίνεται, το πρώτο πράγμα που πρέπει να εξετάσουμε είναι αν το επίπεδο υγρού κυμαίνεται πραγματικά.θα πρέπει να επιλυθεί μέσω διαβούλευσης με τη διαδικασίαΕάν η διακύμανση του μετρητή επιπέδου υγρού δεν οφείλεται στη διακύμανση του επιπέδου υγρού, πρέπει να εξεταστεί η επίδραση της παρεμβολής και αν η γείωση είναι καλή.αν υπάρχει κάποια πηγή παρεμβολής κοντά, εάν υπάρχει ηλεκτρική συγκόλληση για λειτουργία, εάν υπάρχει ηλεκτρική συγκόλληση για λειτουργία και εάν υπάρχει κάποια επιρροή μεγάλων ηλεκτρικών εξοπλισμού.
