| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kacise |
| Αριθμό μοντέλου: | GXB28-600 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Μήκος: | 370 χλστ | Πλάτος: | 178 χλστ |
|---|---|---|---|
| Υψηλός: | 159 χλστ | Τρύπες στερέωσης: | Μ12 |
| Συχνότητα συντονισμού: | 5-10 HZ | Απόσταση εξωτερικής οπής τοποθέτησης/L1(mm): | 268/266.7 |
| Απόσταση εσωτερικής οπής τοποθέτησης/L2(mm): | 114/114.3 | Μέγιστη κατακόρυφη παραμόρφωση (mm): | 74,9 |
| Κάθετο στατικό φορτίο (Kg): | 845 | Κατακόρυφη στατική ακαμψία (Kg/mm): | 127 |
| Κατακόρυφη δυναμική ακαμψία (Kg/mm): | 46,9 | 45° μέγιστη παραμόρφωση (mm): | 105 |
| Στατικό φορτίο 45° (Kg): | 601 | 45°Στατική ακαμψία (Kg/mm): | 71 |
| Δυναμική ακαμψία 45° (Kg/mm): | 23.5 | Μέγιστη παραμόρφωση πλευρικής ανάρτησης (mm): | 77 |
| Στατικό φορτίο ανάρτησης στο πλάι (Kg): | 289 | Στατική ακαμψία ανάρτησης στο πλάι (Kg/mm): | 29 |
| Δυσκαμψία πλευρικής ανάρτησης (Kg/mm): | 24 | Υλικό: | SS304 |
| Βάρος (kg): | 9.9 | Αν θα υποστηρίζεται η προσαρμογή του προϊόντος: | Ναί |
περιγραφή προϊόντος

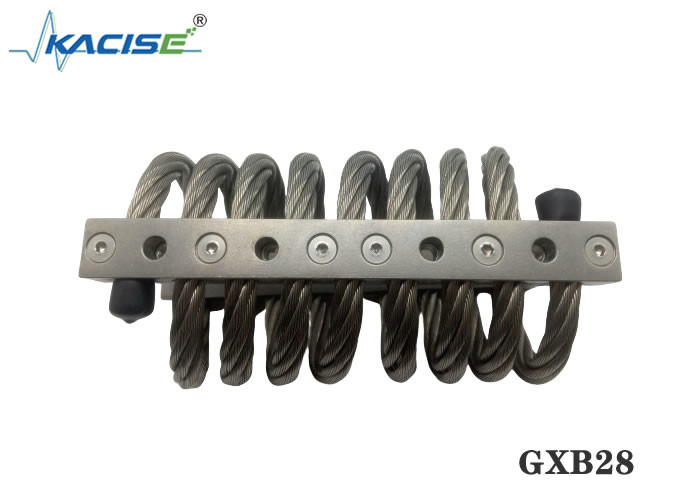

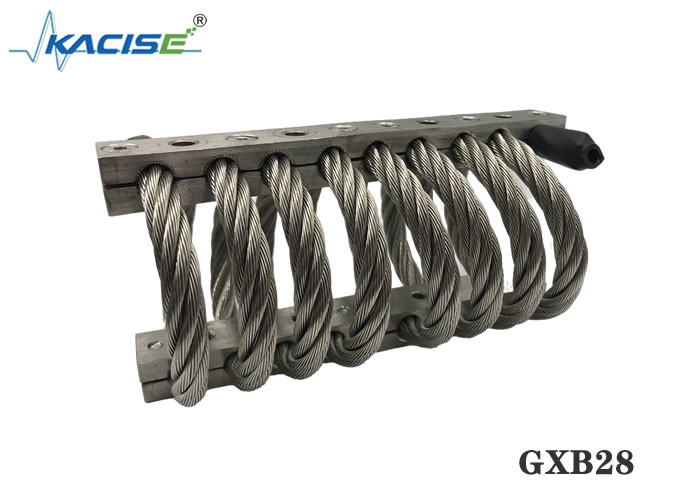

Οι απομονωτές Jack-up της σειράς GXB28 στεγάζονται μονωτήρες με συρματόσχοινο.Οι μονωτήρες ελικοειδή συρματόσχοινα είναι κατασκευασμένοι από ελικοειδές τυπικό συρματόσχοινο που συγκρατείται με στιβαρές μεταλλικές ράβδους συγκράτησης.Αυτός ο σχεδιασμός παρέχει εξαιρετική απομόνωση κραδασμών και κραδασμών.Ο απομονωτής συρματόσχοινων παραδοσιακά χρησιμοποιείται σε στρατιωτικές/αεροδιαστημικές εφαρμογές.
Ο Όμιλος Kacise έχει συνδυάσει τη στρατιωτική/αεροδιαστημική του τεχνολογία στο GXB28 για να παράγει ένα σύστημα δαπέδου Jack-up που θα μετριάσει τους κραδασμούς με ελάχιστη μετατόπιση, ενώ παράλληλα θα παρέχει εγγενή απόσβεση που παρέχεται από την τριβή ολίσθησης μεταξύ των κλώνων του συρματόσχοινου.Ο απομονωτής συρματόσχοινου είναι εξαιρετικός υποψήφιος για μεγάλα κέντρα υγείας που έχουν κρούσεις και κραδασμούς από διαδρόμους/εξοπλισμό γυμναστικής και δραστηριότητες άρσης βαρών.
Ο μονωτήρας συρματόσχοινου είναι ενσωματωμένος σε ένα χαλύβδινο συγκολλημένο περίβλημα που είναι ενσωματωμένο στο τσιμεντένιο δάπεδο.Το GXB28 διαθέτει μια θύρα πρόσβασης που μπορεί να εναλλάσσει τον απομονωτή και διαθέτει σύστημα ρύθμισης τύπου Jack-up παρόμοιο με τους απομονωτές ANFF και ASFF.Το GXB28 μπορεί να κατασκευαστεί για διάφορα πάχη δαπέδου.
Διάγραμμα μεγέθους προϊόντος
| Αριθμός προϊόντος | Υψηλό (mm) | Πλάτος (mm) | Βάρος προϊόντος (kg) | Μέθοδος εγκατάστασης | Μέγεθος οπής (mm) | Μέγεθος νήματος (mm) | Κωνικό αντίθετο | |
| JGX-286-8-X-16860-AS | 159 | ± 6,35 | 178 | 9.9 |
Α, Β, Γ, Δ, Ε, Σ |
Ø13,5 + 0,13- 0,38 | Μ12Χ1,75 | 90° |
Πατήστε Fit Test Sheet
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 8450 | 74,9 | 1270 | 469 |
Φύλλο δεδομένων δοκιμής φορτίου με κλίση πίεσης 45°
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6010 | 105,4 | 718 | 235 |
Φύλλο δεδομένων δοκιμής κύλισης διάτμησης
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2890 | 77,5 | 291 | 291 |
Οι απομονωτές κραδασμών με συρματόσχοινο έχουν τα ακόλουθα πλεονεκτήματα:
• Η ευρεία γκάμα διαθέσιμων μεγεθών επιτρέπει την προσάρτηση σε σχεδόν οποιοδήποτε μηχάνημα ή περίβλημα ανεξαρτήτως βάρους.
• Ο συμπαγής σχεδιασμός χαμηλού προφίλ και η ικανότητα μετριασμού των βαρέων κρουστικών φορτίων με ελάχιστη απόκλιση επιτρέπει τη χρήση όπου ο χώρος είναι υψηλός.
• Απομόνωση τριών επιπέδων, όλων των αξόνων σημαίνει ότι ο εξοπλισμός είναι ελεύθερος να κινείται προς οποιαδήποτε κατεύθυνση – κατακόρυφα, οριζόντια και πλευρικά.
• Διατίθενται προσαρμοσμένα χαρακτηριστικά περιέλιξης, μέτρησης βρόχων και τοποθέτησης για την κάλυψη συγκεκριμένων απαιτήσεων.
• Ειδικά υλικά καλωδίων (γαλβανισμένος χάλυβας και άλλα κράματα ανοξείδωτου χάλυβα), ειδικά υλικά ράβδων (ανοξείδωτος χάλυβας, επιμεταλλώσεις φινιρίσματος τιτανίου) και ειδικές διαμορφώσεις στερέωσης (ένθετα, τύποι νημάτων, οπές διάκενου) για να αναφέρουμε μόνο μερικά, είναι διαθέσιμα κατόπιν αιτήματος.
Διάγραμμα δομής προϊόντος
Οδηγός εγκατάστασης απομόνωσης συρματόσχοινου
1. Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν η οπή στερέωσης ταιριάζει με την οπή στερέωσης του απομονωτή κραδασμών, όπως εάν το νήμα είναι το ίδιο κ.λπ.
2, η τρύπα εγκατάστασης είναι καθαρή, δεν υπάρχει γρέζια, σκουριά, ζημιά και άλλα ελαττώματα.
3. Δεδομένου ότι ο απομονωτής κραδασμών είναι ελαστικό εξάρτημα, χρειάζεται λίγο μετακινούμενο χώρο κατά την εργασία.Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν υπάρχει εξοπλισμός που επηρεάζει την εγκατάσταση στο τμήμα εγκατάστασης και εάν ο κινητός χώρος του απομονωτή κραδασμών είναι αρκετός.Ελέγξτε εάν ο απομονωτής κραδασμών είναι σε καλή κατάσταση και δεν έχει ελαττώματα πριν την εγκατάσταση.
4. Ετοιμάστε ένα κατάλληλο κατσαβίδι και λοστό.
5, πρώτα εγκαταστήστε τον απομονωτή σε βαρύ εξοπλισμό ή σταθερό εξοπλισμό, οι βίδες εγκατάστασης δεν χρειάζεται να σφίξετε, έτσι ώστε ο απομονωτής να μπορεί να είναι ελαφρώς ενεργός.
6. Εγκαταστήστε τη συσκευή σύνδεσης στην άλλη πλευρά του απομονωτή κραδασμών.Εάν η οπή στερέωσης είναι ελαφρώς εσφαλμένη, μπορείτε να μετακινήσετε τον απομονωτή κραδασμών ή να χρησιμοποιήσετε έναν λοστό για να ευθυγραμμίσετε την οπή στερέωσης του απομονωτή κραδασμών με την οπή στερέωσης του εξοπλισμού και στη συνέχεια να βιδώσετε τη βίδα στερέωσης.
7. Αφού στερεώσετε τη θέση της συσκευής, σφίξτε όλες τις βίδες στερέωσης.
Εφαρμογή
