| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kacise |
| Αριθμό μοντέλου: | GXB28-800 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Μήκος: | 370 χλστ | Πλάτος: | 210 χλστ |
|---|---|---|---|
| Υψηλός: | 191 χλστ | Τρύπες στερέωσης: | Μ12 |
| Συχνότητα συντονισμού: | 5-10 HZ | Απόσταση εξωτερικής οπής τοποθέτησης/L1(mm): | 268/266.7 |
| Απόσταση εσωτερικής οπής τοποθέτησης/L2(mm): | 114/114.3 | Μέγιστη κατακόρυφη παραμόρφωση (mm): | 102,9 |
| Κάθετο στατικό φορτίο (Kg): | 654 | Κατακόρυφη στατική ακαμψία (Kg/mm): | 80 |
| Κατακόρυφη δυναμική ακαμψία (Kg/mm): | 26.3 | 45° μέγιστη παραμόρφωση (mm): | 144 |
| Στατικό φορτίο 45° (Kg): | 445 | 45°Στατική ακαμψία (Kg/mm): | 44 |
| Δυναμική ακαμψία 45° (Kg/mm): | 13 | Μέγιστη παραμόρφωση πλευρικής ανάρτησης (mm): | 108 |
| Στατικό φορτίο ανάρτησης στο πλάι (Kg): | 162 | Στατική ακαμψία ανάρτησης στο πλάι (Kg/mm): | 16.3 |
| Δυσκαμψία πλευρικής ανάρτησης (Kg/mm): | 12.3 | Υλικό: | SS304 |
| Βάρος (kg): | 11.5 | Αν θα υποστηρίζεται η προσαρμογή του προϊόντος: | Ναί |
περιγραφή προϊόντος

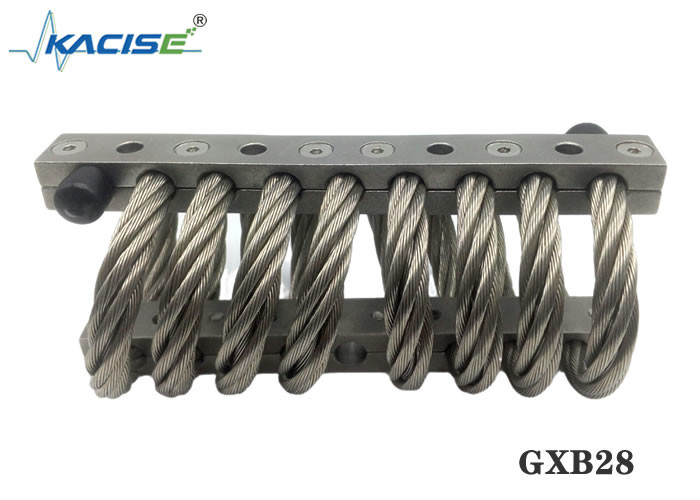

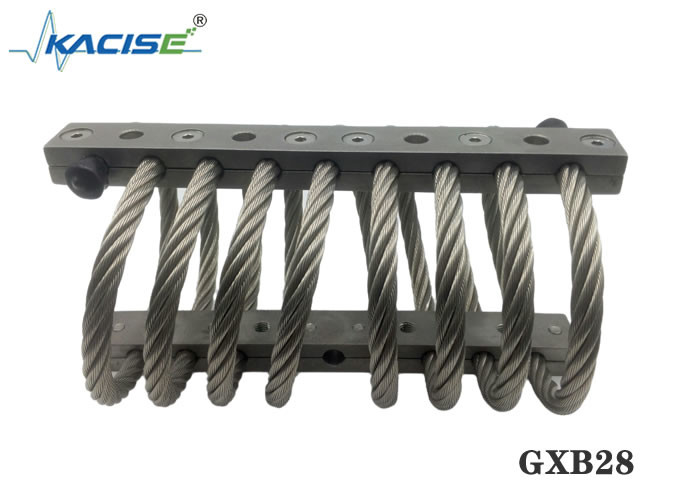

Οι απομονωτές της σειράς GXB28 αποτελούνται από ελικοειδές, συρμάτινο σχοινί που συγκρατείται με ανθεκτικές μεταλλικές ράβδους συγκράτησης.
Αυτός ο σχεδιασμός παρέχει εξαιρετική απομόνωση κραδασμών και κραδασμών σε ένα πρακτικά απεριόριστο φάσμα εφαρμογών – οχήματα, εξοπλισμός πλοίων, βαρέα μηχανήματα, αεροσκάφη, κινητήρες και ηλεκτρονικό εξοπλισμό.
Όλα τα μοντέλα της σειράς GXB28 προσφέρουν συγκεκριμένα χαρακτηριστικά απόκρισης με βάση τη διάμετρο του συρματόσχοινου, τον αριθμό των κλώνων, το μήκος του βρόχου καλωδίου και τον αριθμό των βρόχων ανά τμήμα.
Αυτή η απόδοση είναι μετρήσιμη και προβλέψιμη για καθένα από τα μεγέθη και τις διαμορφώσεις της σειράς GXB28.
Οι τυπικοί απομονωτές ελικοειδή συρματόσχοινα της σειράς GXB28 είναι κατασκευασμένοι από συρματόσχοινο από ανοξείδωτο χάλυβα και ράβδους συγκράτησης από κράμα αλουμινίου ανθεκτικές στη διάβρωση.
Άλλα υλικά, όπως γαλβανισμένο συρματόσχοινο και ανοξείδωτο χάλυβα.
Διάγραμμα μεγέθους προϊόντος
| Αριθμός προϊόντος | Υψηλό (mm) | Πλάτος (mm) | Βάρος προϊόντος (kg) | Μέθοδος εγκατάστασης | Μέγεθος οπής (mm) | Μέγεθος νήματος (mm) | Κωνικό αντίθετο | |
| JGX-286-8-X-16860-AS | 191 | ± 6,35 | 210 | 11.5 | Α, Β, Γ, Δ, Ε, Σ | Ø13,5 + 0,13- 0,38 | Μ12Χ1,75 | 90° |
Πατήστε Fit Test Sheet
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6540 | 102,9 | 800 | 263 |
Φύλλο δεδομένων δοκιμής φορτίου με κλίση πίεσης 45°
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 4450 | 144,8 | 448 | 131 |
Φύλλο δεδομένων δοκιμής κύλισης διάτμησης
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 1620 | 108 | 163 | 163 |
Οι απομονωτές κραδασμών με συρματόσχοινο έχουν τα ακόλουθα πλεονεκτήματα:
Διάγραμμα δομής προϊόντος
Οδηγός εγκατάστασης απομόνωσης συρματόσχοινου
1. Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν η οπή στερέωσης ταιριάζει με την οπή στερέωσης του απομονωτή κραδασμών, όπως εάν το νήμα είναι το ίδιο κ.λπ.
2, η τρύπα εγκατάστασης είναι καθαρή, δεν υπάρχει γρέζια, σκουριά, ζημιά και άλλα ελαττώματα.
3. Δεδομένου ότι ο απομονωτής κραδασμών είναι ελαστικό εξάρτημα, χρειάζεται λίγο μετακινούμενο χώρο κατά την εργασία.Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν υπάρχει εξοπλισμός που επηρεάζει την εγκατάσταση στο τμήμα εγκατάστασης και εάν ο κινητός χώρος του απομονωτή κραδασμών είναι αρκετός.Ελέγξτε εάν ο απομονωτής κραδασμών είναι σε καλή κατάσταση και δεν έχει ελαττώματα πριν την εγκατάσταση.
4. Ετοιμάστε ένα κατάλληλο κατσαβίδι και λοστό.
5, πρώτα εγκαταστήστε τον απομονωτή σε βαρύ εξοπλισμό ή σταθερό εξοπλισμό, οι βίδες εγκατάστασης δεν χρειάζεται να σφίξετε, έτσι ώστε ο απομονωτής να μπορεί να είναι ελαφρώς ενεργός.
6. Εγκαταστήστε τη συσκευή σύνδεσης στην άλλη πλευρά του απομονωτή κραδασμών.Εάν η οπή στερέωσης είναι ελαφρώς εσφαλμένη, μπορείτε να μετακινήσετε τον απομονωτή κραδασμών ή να χρησιμοποιήσετε έναν λοστό για να ευθυγραμμίσετε την οπή στερέωσης του απομονωτή κραδασμών με την οπή στερέωσης του εξοπλισμού και στη συνέχεια να βιδώσετε τη βίδα στερέωσης.
7. Αφού στερεώσετε τη θέση της συσκευής, σφίξτε όλες τις βίδες στερέωσης.
