| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kacise |

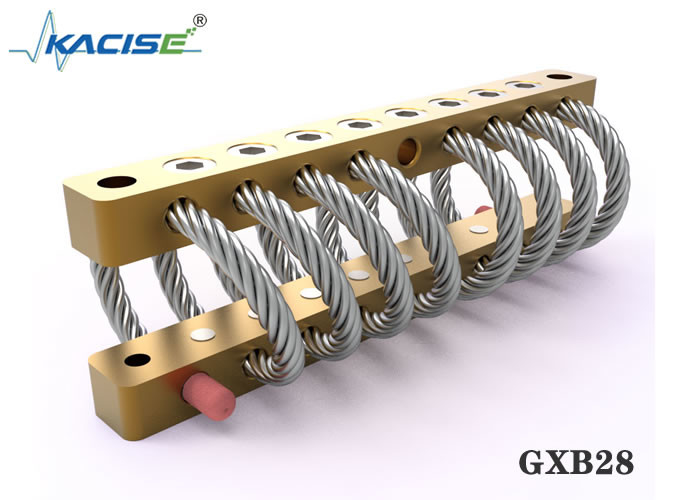

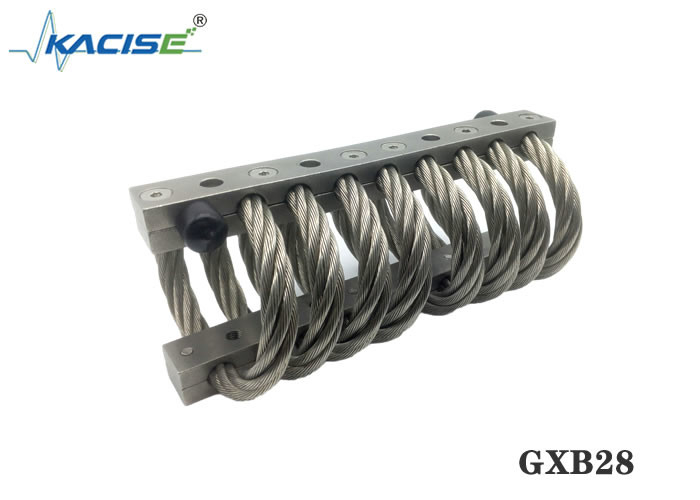

| Αριθμό μοντέλου: | GXB28-950 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Μήκος: | 370 χλστ | Πλάτος: | 286 χλστ |
|---|---|---|---|
| Υψηλός: | 227 χλστ | Τρύπες στερέωσης: | Μ12 |
| Συχνότητα συντονισμού: | 5-10 HZ | Απόσταση εξωτερικής οπής τοποθέτησης/L1(mm): | 268/266.7 |
| Απόσταση εσωτερικής οπής τοποθέτησης/L2(mm): | 114/114.3 | Μέγιστη κατακόρυφη παραμόρφωση (mm): | 132.2 |
| Κάθετο στατικό φορτίο (Kg): | 374 | Κατακόρυφη στατική ακαμψία (Kg/mm): | 37.7 |
| Κατακόρυφη δυναμική ακαμψία (Kg/mm): | 13.8 | 45° μέγιστη παραμόρφωση (mm): | 180 |
| Στατικό φορτίο 45° (Kg): | 211 | 45°Στατική ακαμψία (Kg/mm): | 21 |
| Δυναμική ακαμψία 45° (Kg/mm): | 7 | Μέγιστη παραμόρφωση πλευρικής ανάρτησης (mm): | 140 |
| Στατικό φορτίο ανάρτησης στο πλάι (Kg): | 76 | Στατική ακαμψία ανάρτησης στο πλάι (Kg/mm): | 7.7 |
| Δυσκαμψία πλευρικής ανάρτησης (Kg/mm): | 5.6 | Υλικό: | SS304 |
| Βάρος (kg): | 13.9 | Αν θα υποστηρίζεται η προσαρμογή του προϊόντος: | Ναί |
περιγραφή προϊόντος
Επίλυση προβλημάτων κραδασμών και κραδασμών
Οι κραδασμοί και οι κραδασμοί κατατάσσονται μεταξύ των πιο καταστροφικών παραγόντων σε βιομηχανικά περιβάλλοντα.Αυτές οι διαταραχές διαβρώνουν τη διάρκεια ζωής του μηχανικού και ηλεκτρονικού εξοπλισμού – οδηγώντας μηχανήματα από τη λειτουργία πολύ πριν χρειαστεί.Μερικές φορές αυτή η πρόωρη φθορά προέρχεται από επαναλαμβανόμενες υπερέντασης φορτίσεις, μερικές φορές από αστοχίες κόπωσης ζωτικών τμημάτων και μερικές φορές από συνδυασμό και των δύο.
Η Kacise προσφέρει μια ποικιλία απομονωτών συρματόσχοινων που επιλύουν προβλήματα κραδασμών και κραδασμών σε σχεδόν οποιαδήποτε εφαρμογή.Επιλέγοντας συρματόσχοινο με τα κατάλληλα χαρακτηριστικά – διάμετρο σύρματος, αριθμό κλώνων, μήκος καλωδίου, περιστροφή ή τοποθέτηση καλωδίου και τον αριθμό των καλωδίων ανά τμήμα, δημιουργήσαμε μονωτήρες συρματόσχοινων που παρέχουν ανώτερη προστασία του εξοπλισμού.Στην ιδανική περίπτωση, τα συστήματα παθητικής απομόνωσης δεν απαιτούν συντήρηση, χρησιμοποιούν λίγο χώρο και συνεχίζουν να λειτουργούν σε διαφορετικές θερμοκρασίες και σε διαβρωτικά περιβάλλοντα.
Διάγραμμα μεγέθους προϊόντος
| Αριθμός προϊόντος | Υψηλό (mm) | Πλάτος (mm) | Βάρος προϊόντος (kg) | Μέθοδος εγκατάστασης | Μέγεθος οπής (mm) | Μέγεθος νήματος (mm) | Κωνικό αντίθετο | |
| JGX-286-8-X-16860-AS | 216 | ± 6,35 | 286 | 13.9 |
Α, Β, Γ, Δ, Ε, Σ |
Ø13,5 + 0,13- 0,38 | Μ12Χ1,75 | 90° |
Πατήστε Fit Test Sheet
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 3740 | 125,7 | 377 | 138 |
Φύλλο δεδομένων δοκιμής φορτίου με κλίση πίεσης 45°
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2110 | 177,8 | 212 | 70 |
Φύλλο δεδομένων δοκιμής κύλισης διάτμησης
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 760 | 132.1 | 77 | 77 |
Οι απομονωτές κραδασμών με συρματόσχοινο έχουν τα ακόλουθα πλεονεκτήματα:
Διάγραμμα δομής προϊόντος
Οδηγός εγκατάστασης απομόνωσης συρματόσχοινου
1. Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν η οπή στερέωσης ταιριάζει με την οπή στερέωσης του απομονωτή κραδασμών, όπως εάν το νήμα είναι το ίδιο κ.λπ.
2, η τρύπα εγκατάστασης είναι καθαρή, δεν υπάρχει γρέζια, σκουριά, ζημιά και άλλα ελαττώματα.
3. Δεδομένου ότι ο απομονωτής κραδασμών είναι ελαστικό εξάρτημα, χρειάζεται λίγο μετακινούμενο χώρο κατά την εργασία.Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν υπάρχει εξοπλισμός που επηρεάζει την εγκατάσταση στο τμήμα εγκατάστασης και εάν ο κινητός χώρος του απομονωτή κραδασμών είναι αρκετός.Ελέγξτε εάν ο απομονωτής κραδασμών είναι σε καλή κατάσταση και δεν έχει ελαττώματα πριν την εγκατάσταση.
4. Ετοιμάστε ένα κατάλληλο κατσαβίδι και λοστό.
5, πρώτα εγκαταστήστε τον απομονωτή σε βαρύ εξοπλισμό ή σταθερό εξοπλισμό, οι βίδες εγκατάστασης δεν χρειάζεται να σφίξετε, έτσι ώστε ο απομονωτής να μπορεί να είναι ελαφρώς ενεργός.
6. Εγκαταστήστε τη συσκευή σύνδεσης στην άλλη πλευρά του απομονωτή κραδασμών.Εάν η οπή στερέωσης είναι ελαφρώς εσφαλμένη, μπορείτε να μετακινήσετε τον απομονωτή κραδασμών ή να χρησιμοποιήσετε έναν λοστό για να ευθυγραμμίσετε την οπή στερέωσης του απομονωτή κραδασμών με την οπή στερέωσης του εξοπλισμού και στη συνέχεια να βιδώσετε τη βίδα στερέωσης.
7. Αφού στερεώσετε τη θέση της συσκευής, σφίξτε όλες τις βίδες στερέωσης.
