| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kacise |
| Αριθμό μοντέλου: | GXB20 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Μήκος: | 268mm | Πλάτος: | 102/112/121/135/152/165/178mm |
|---|---|---|---|
| Υψηλός: | 89/99/102/109/119/127/135mm | Τρύπες στερέωσης: | Μ10 |
| Συχνότητα συντονισμού: | 5-10 HZ | Απόσταση εξωτερικής οπής τοποθέτησης/L1(mm): | 192/191.1 |
| Απόσταση εσωτερικής οπής τοποθέτησης/L2(mm): | 82/81.9 | Μέγιστη κατακόρυφη παραμόρφωση (mm): | 31.8/38/41/49/58/67/73 |
| Κάθετο στατικό φορτίο (Kg): | 645/547/507/420/351/318/280 | Κατακόρυφη στατική ακαμψία (Kg/mm): | 167/125/110/82/61/51/42 |
| Κατακόρυφη δυναμική ακαμψία (Kg/mm): | 84/60/50/35/25/19/16 | 45° μέγιστη παραμόρφωση (mm): | 45/54/59/71/83/94/101 |
| Στατικό φορτίο 45° (Kg): | 453/398/358/298/249/224/197 | 45°Στατική ακαμψία (Kg/mm): | 95/74/62/46/35/28/23 |
| Δυναμική ακαμψία 45° (Kg/mm): | 41/30/25/17.7/12/10/8 | Μέγιστη παραμόρφωση πλευρικής ανάρτησης (mm): | 34/40/43/52/61/69/76 |
| Στατικό φορτίο ανάρτησης στο πλάι (Kg): | 351/302/262/213/151/122/98 | Στατική ακαμψία ανάρτησης στο πλάι (Kg/mm): | 52/37/30.8/21.5/15.2/12.3/9.8 |
| Δυσκαμψία πλευρικής ανάρτησης (Kg/mm): | 48/33/28/19/13.2/10/7.2 | Υλικό: | SS304 |
| Βάρος (κλ): | 3/3.2/3.4/3.7/4/4.3/4.6 | Αν θα υποστηρίζεται η προσαρμογή του προϊόντος: | Ναι |
| Υψηλό φως: | Αντιδιαβρωτικός μονωτής δόνησης σχοινιών καλωδίων,Χαμηλός μονωτής σχοινιών καλωδίων ηχηρής συχνότητας,M10 μονωτής δόνησης σχοινιών καλωδίων |
||
Περιγραφή προϊόντων

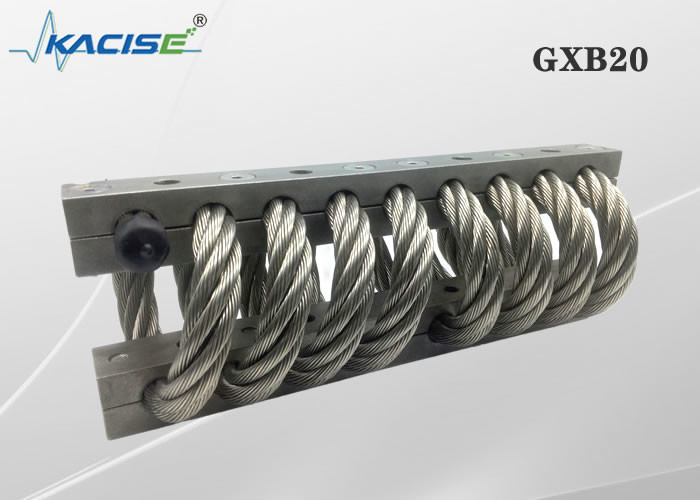

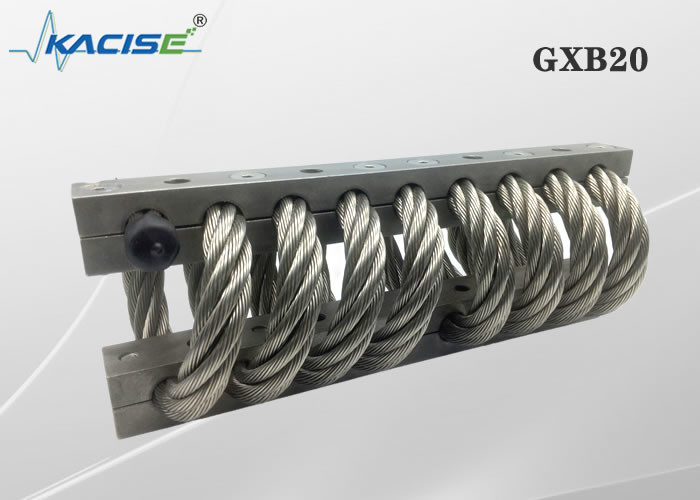

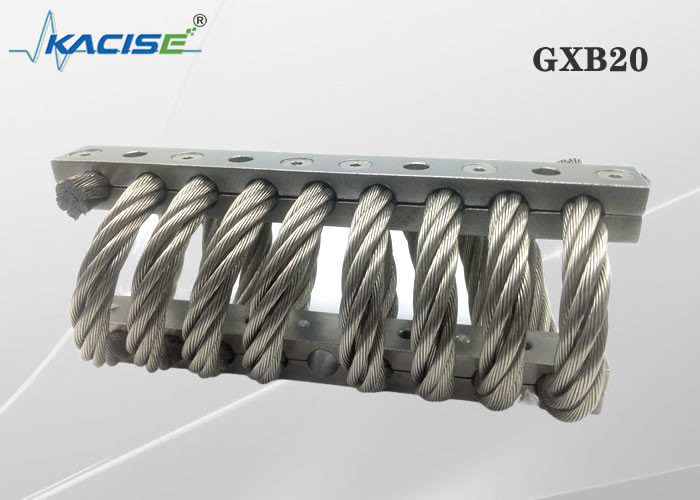

Ο μονωτής δόνησης σχοινιών καλωδίων είναι μια απορροφώντας συσκευή δόνησης και κλονισμού που υπολογίζεται και σχεδιάζεται με έναν σκελετό χάλυβα ή ανοξείδωτου άνθρακα και ένα τυποποιημένο καλώδιο ανοξείδωτου σύμφωνα με έναν ορισμένο ελαστικό συντελεστή. Μπορεί αποτελεσματικά να απορροφήσει την ενέργεια δόνησης και αντίκτυπου, να προστατεύσει τον εξοπλισμό και να μειώσει το θόρυβο. Ο σκοπός την υψηλές ζωή εξοπλισμού και την αξιοπιστία συστημάτων. Ο μονωτής δόνησης σχοινιών καλωδίων που παράγεται στο θόρυβο από την επιχείρησή μας μπορεί αποτελεσματικά να απορροφήσει τη δόνηση, να προσκρούσει και να μειώσει. Η διαδικασία επεξεργασίας υλικού και επιφάνειας, η μέθοδος ποιοτικού ελέγχου, και οι μοναδικές ιδιότητες το ίδιο του προϊόντος εξασφαλίζουν ότι το προϊόν έχει την άριστη απόδοση στην υπερβολιή υψηλός και χαμηλή θερμοκρασία, το περιβάλλον χημικού περιβάλλοντος διάβρωσης, ισχυρής οξείδωσης και ισχυρής τριβής περιβάλλοντος ιδιοκτησίας μείωσης σκονισμένης και υψηλής, αξιόπιστος και σταθερός.
Οι μονωτές δόνησης σχοινιών καλωδίων της επιχείρησής μας χρησιμοποιούνται ευρέως στην εμπορική μεταφορά, τη ναυσιπλοΐα και την αεροπορία, τη χημική αυτοματοποίηση, την κατασκευή εθνικής ασφαλείας και άλλους τομείς.
Υλικά και τελειωμένος - προϊόντα
Χρησιμοποιούμε το διεθνές πρότυπο 304 ανοξείδωτο για το χαλύβδινο σύρμα και το καλώδιο. Υπάρχουν τρία κοινά υλικά χάλυβα για το κοντραπλακέ, το ανοξείδωτο 304 και το κράμα αργιλίου 6061-T6. Η επιφάνεια όλων των ναρθήκων έχει αντιμετωπιστεί για να εξασφαλίσει ότι καλύπτει τις απαιτήσεις της σχετικής βιομηχανίας και των εθνικών στρατιωτικών προτύπων.
Το σχοινί χαλύβδινων συρμάτων μπορεί να αποτελεσθεί από τη??????????? γαλβανισμένη ή νάυλον-ντυμένη επιφάνεια, η οποία μπορεί αποτελεσματικά να αυξήσει την απόδοση του προϊόντος στα σκληρά περιβάλλοντα.
Διάγραμμα μεγέθους προϊόντων
| Αριθμός προϊόντων | Υψηλός (χιλ.) | Πλάτος (χιλ.) | Βάρος προϊόντων (κλ) | Μέθοδος εγκατάστασης | Μέγεθος τρυπών (χιλ.) | Μέγεθος νημάτων (χιλ.) | Κωνικότητα Counterbore | |
| Jgx-159-8-Χ-6450-α-s | 89 | ± 3,30 | 102 | 3 | Γ, Δ | Ø11.0 + 0,13 - 0,38 | M10X1.5 | 90° |
| Jgx-159-8-Χ-5471-α-s | 99 | 112 | 3.2 | Α, Β, Γ, Δ, Ε, S | ||||
| Jgx-159-8-Χ-5071-α-s | 102 | 121 | 3.4 | |||||
| Jgx-159-8-Χ-4204-α-s | 109 | 135 | 3.7 | |||||
| Jgx-159-8-Χ-3514-α-s | 119 | 152 | 4 | |||||
| Jgx-159-8-Χ-3108-α-s | 127 | 165 | 4.31 | |||||
| Jgx-159-8-Χ-2802-α-s | 135 | 178 | 4.63 | |||||
Κατάλληλο φύλλο στοιχείων δοκιμής Τύπου κατεύθυνσης Pz
| Αριθμός καμπυλών | Αριθμός προϊόντων | Στατικό φορτίο (Ν) | Μέγιστη παραμόρφωση (χιλ.) | Ακαμψία Kv kN/m δόνησης | Ακαμψία Ks kN/m αντίκτυπου |
| 1 | Jgx-159-8-Χ-6450-α-s | 6450 | 31.8 | 1676 | 849 |
| 2 | Jgx-159-8-Χ-5471-α-s | 5471 | 38.1 | 259 | 609 |
| 3 | Jgx-159-8-Χ-5071-α-s | 5071 | 41.9 | 1105 | 504 |
| 4 | Jgx-159-8-Χ-4204-α-s | 4204 | 49.5 | 821 | 356 |
| 5 | Jgx-159-8-Χ-3514-α-s | 3514 | 58.4 | 616 | 252 |
| 6 | Jgx-159-8-Χ-3108-α-s | 3108 | 67.3 | 511 | 196 |
| 7 | Jgx-159-8-Χ-2802-α-s | 2802 | 73.7 | 427 | 159 |
45° κεκλιμένο φύλλο στοιχείων δοκιμής φορτίων συναρμολογήσεων Τύπου
| Αριθμός καμπυλών | Αριθμός προϊόντων | Στατικό φορτίο (Ν) | Μέγιστη παραμόρφωση (χιλ.) | Ακαμψία Kv kN/m δόνησης | Ακαμψία Ks kN/m αντίκτυπου |
| 1 | Jgx-159-8-Χ-6450-α-s | 4537 | 45.7 | 951 | 419 |
| 2 | Jgx-159-8-Χ-5471-α-s | 3981 | 54.6 | 741 | 305 |
| 3 | Jgx-159-8-Χ-5071-α-s | 3581 | 59.7 | 627 | 250 |
| 4 | Jgx-159-8-Χ-4204-α-s | 2980 | 71.1 | 468 | 177 |
| 5 | Jgx-159-8-Χ-3514-α-s | 2491 | 83.8 | 350 | 124 |
| 6 | Jgx-159-8-Χ-3108-α-s | 2246 | 94 | 285 | 98 |
| 7 | Jgx-159-8-Χ-2802-α-s | 1979 | 101.6 | 238 | 81 |
Κυλώντας φύλλο στοιχείων δοκιμής φορτίων κουράς
| Αριθμός καμπυλών | Αριθμός προϊόντων | Στατικό φορτίο (Ν) | Μέγιστη παραμόρφωση (χιλ.) | Ακαμψία Kv kN/m δόνησης | Ακαμψία Ks kN/m αντίκτυπου |
| 1 | Jgx-159-8-Χ-6450-α-s | 3514 | 34.3 | 524 | 524 |
| 2 | Jgx-159-8-Χ-5471-α-s | 3025 | 40.6 | 375 | 375 |
| 3 | Jgx-159-8-Χ-5071-α-s | 2624 | 43.2 | 308 | 308 |
| 4 | Jgx-159-8-Χ-4204-α-s | 2135 | 52.1 | 215 | 215 |
| 5 | Jgx-159-8-Χ-3514-α-s | 1512 | 61 | 152 | 152 |
| 6 | Jgx-159-8-Χ-3108-α-s | 1223 | 69.9 | 123 | 123 |
| 7 | Jgx-159-8-Χ-2802-α-s | 979 | 76.2 | 98 | 98 |
Οι μονωτές δόνησης σχοινιών καλωδίων έχουν τα ακόλουθα πλεονεκτήματα:
1: Με τη μη γραμμική ακαμψία
2: Ολική απορρόφηση κλονισμού
3: Η ηχηρή συχνότητα είναι χαμηλή, και η χαμηλής συχνότητας επίδραση απορρόφησης κλονισμού είναι καλή
4: Η αντίσταση αντίστασης διάβρωσης, υψηλής και χαμηλής θερμοκρασίας, μπορεί να συνεχίσει να εργάζεται στα σκληρά περιβάλλοντα
5: Εύκολη εγκατάσταση, συντήρηση-ελεύθερη, μακριά ζωή υπηρεσιών
Διάγραμμα μεγέθους προϊόντων
Οδηγός για την εγκατάσταση του μονωτή σχοινιών καλωδίων
1. Ενώπιον της εγκατάστασης, παρακαλώ προσεκτικά ελέγξτε εάν η τοποθετώντας τρύπα ταιριάζει με την τοποθετώντας τρύπα του μονωτή δόνησης, όπως εάν το νήμα είναι το ίδιο, κ.λπ.
2, η τρύπα εγκαταστάσεων είναι καθαρά, δεν υπάρχει κανένα σάλιασμα, σκουριά, ζημία και άλλες ατέλειες.
3. Δεδομένου ότι ο μονωτής δόνησης είναι ένα ελαστικό συστατικό, χρειάζεται το λίγο κινητό διάστημα κατά την εργασία. Ενώπιον της εγκατάστασης, παρακαλώ προσεκτικά ελέγξτε εάν υπάρχει οποιοσδήποτε εξοπλισμός έχοντας επιπτώσεις στην εγκατάσταση στο μέρος εγκαταστάσεων και εάν το κινητό διάστημα του μονωτή δόνησης είναι αρκετό. Παρακαλώ ελέγξτε εάν ο μονωτής δόνησης είναι σε καλή κατάσταση και δεν έχει καμία ατέλεια ενώπιον της εγκατάστασης.
4. Προετοιμάστε ένα κατάλληλους κατσαβίδι και έναν λοστό.
5, εγκαθιστούν αρχικά το μονωτή στο βαρύ εξοπλισμό ή ο σταθερός εξοπλισμός, βίδες εγκαταστάσεων δεν πρέπει να σφίγξει, έτσι ώστε ο μονωτής μπορεί να είναι ελαφρώς ενεργός.
6. Εγκαταστήστε τη συνδέοντας συσκευή από την άλλη πλευρά του μονωτή δόνησης. Εάν η τοποθετώντας τρύπα είναι ελαφρώς misaligned, μπορείτε να κινήσετε το μονωτή δόνησης ή να χρησιμοποιήσετε έναν λοστό για να ευθυγραμμίσετε την τοποθετώντας τρύπα του μονωτή δόνησης με την τοποθετώντας τρύπα του εξοπλισμού, και να βιδώσετε έπειτα τη βίδα καθορισμού.
7. Μετά από να καθορίσει τη θέση συσκευών, σφίγξτε όλες τις βίδες καθορισμού.
Εφαρμογή
