| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kacise |
| Αριθμό μοντέλου: | GXB12 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Μήκος: | 216 χιλιοστά | Πλάτος: | 84/89/105/108/114/121/140 χιλ. |
|---|---|---|---|
| Υψηλός: | 71/74/76/83/89/105/108mm | Τρύπες στερέωσης: | Μ8 |
| Συχνότητα συντονισμού: | 5-10 HZ | Απόσταση εξωτερικής οπής τοποθέτησης/L1(mm): | 156/155.6 |
| Απόσταση εσωτερικής οπής τοποθέτησης/L2(mm): | 66/66.6 | Μέγιστη κατακόρυφη παραμόρφωση (mm): | 34/37/40/44.7/49/66/68 |
| Κάθετο στατικό φορτίο (Kg): | 146/135/106/97/93/53/42 | Κατακόρυφη στατική ακαμψία (Kg/mm): | 36.6/32/24/20/18/8.6/6.6 |
| Κατακόρυφη δυναμική ακαμψία (Kg/mm): | 17.9/15.2/11/9/7.9/3.3/2.6 | 45° μέγιστη παραμόρφωση (mm): | 47.8/51.8/56/63/71/91/95 |
| Στατικό φορτίο 45° (Kg): | 117/109/89/82/77.8/46.7/37 | 45°Στατική ακαμψία (Kg/mm): | 23.6/20.8/15.9/13.7/12.3/6/4.7 |
| Δυναμική ακαμψία 45° (Kg/mm): | 10.3/8.8/6.5/5.4/4.7/2.1/1.6 | Μέγιστη παραμόρφωση πλευρικής ανάρτησης (mm): | 36/39/42/47/52.8/68/71 |
| Στατικό φορτίο ανάρτησης στο πλάι (Kg): | 91/86/66/62/60/26/20 | Στατική ακαμψία ανάρτησης στο πλάι (Kg/mm): | 13/11.2/7.8/6.5/6/2.7/1.9 |
| Δυσκαμψία πλευρικής ανάρτησης (Kg/mm): | 10/9.7/6.8/5.6/4.9/2.1/1.2 | Υλικό: | SS304 |
| Βάρος (κλ): | 1.1/1.1/1.2/1.26/1.3/1.43/1.5 | Αν θα υποστηρίζεται η προσαρμογή του προϊόντος: | Ναι |
| Υψηλό φως: | Μειώστε το μονωτή δόνησης σχοινιών καλωδίων θορύβου,Μονωτής δόνησης σχοινιών χαλύβδινων συρμάτων,M8 μονωτές κλονισμού σχοινιών καλωδίων |
||
Περιγραφή προϊόντων

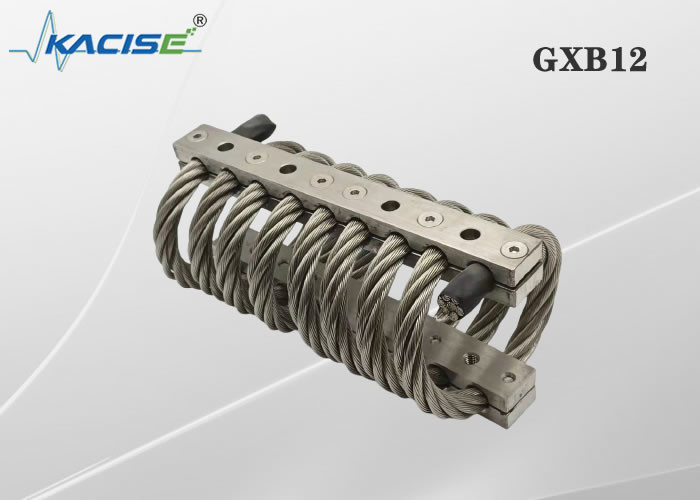

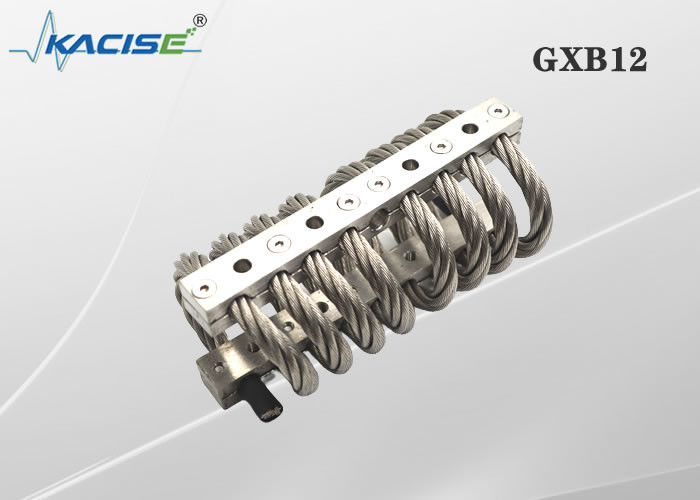

Ο μονωτής δόνησης σχοινιών καλωδίων είναι πλαίσιο χάλυβα ή ανοξείδωτου άνθρακα και τα πρότυπα του καλωδίου ανοξείδωτου σύμφωνα με ορισμένους ελαστικούς υπολογισμό και σχέδιο συντελεστών και κατασκευή της συσκευής δόνησης και απορρόφησης κλονισμού. Μπορέστε αποτελεσματικά να απορροφήσετε την ενέργεια δόνησης και αντίκτυπου, η συσκευή προστασίας, να μειώσει το θόρυβο. Ο σκοπός παρέχει την υψηλή αξιοπιστία ζωής και συστημάτων εξοπλισμού. Η επιχείρησή μας παράγει το μονωτή δόνησης σχοινιών χαλύβδινων συρμάτων μπορεί αποτελεσματικά να απορροφήσει τη δόνηση και τον αντίκτυπο, να μειώσει το θόρυβο. Χρησιμοποιούμε τα υλικά και η επεξεργασία επιφάνειας, μέθοδοι ποιοτικού ελέγχου, οι ιδιότητες το ίδιο του προϊόντος, εγγυάται τα προϊόντα στην υψηλή χαμηλή θερμοκρασία, το χημικό περιβάλλον διάβρωσης, τις ισχυρές ιδιότητες μείωσης οξείδωσης, πολλή σκόνη και το περιβάλλον υψηλής τριβής, άριστη απόδοση, σταθερός και αξιόπιστος. Της επιχείρησής μου που χρησιμοποιείται ευρέως στο μονωτή δόνησης σχοινιών καλωδίων, την εμπορική μεταφορά, την αεροπορία ναυσιπλοΐας, τη χημική εφαρμοσμένη μηχανική, την κατασκευή εθνικής ασφαλείας και άλλους τομείς.
Υλικά & προϊόντα τερμάτων
Καλώδιο σχοινιών καλωδίων, έχουμε υιοθετήσει το διεθνές πρότυπο 304 ανοξείδωτο, υλικό κοντραπλακέ, υπάρχει συνηθισμένος χάλυβας τρία, ανοξείδωτο 304 και υλικό κραμάτων αργιλίου 6061-T6. Όλες οι επιφάνειες αποτελούνται από την επεξεργασία επιφάνειας κοντραπλακέ που εξασφαλίζει που καλύπτουν τους σχετικούς βιομηχανικά τυποποιημένους και τις στρατιωτικές τυποποιημένες απαιτήσεις.
Μπορέστε να επιλέξετε να έχει το καυτό γαλβανίζοντας σχοινί καλωδίων επιφάνειας ή το υλικό επιστρώματος επιφάνειας όπως το νάυλον, μπορεί αποτελεσματικά να αυξήσει την απόδοση του προϊόντος στα σκληρά περιβάλλοντα.
Διάγραμμα μεγέθους προϊόντων
| Αριθμός προϊόντων | Υψηλός (χιλ.) | Πλάτος (χιλ.) | Βάρος προϊόντων (κλ) | Μέθοδος εγκατάστασης | Μέγεθος τρυπών (χιλ.) | Μέγεθος νημάτων (χιλ.) | Κωνικότητα Counterbore | |
| Jgx-127-6-Χ-2736-α-s | 71 | ± 2,54 | 92 | 1.36 | Α, Β, Γ, Δ, Ε, S | Ø9.0 +0.130.38 | M8X1.25 M7X1.0 | 90° |
| Jgx-127-6-Χ-2291-α-s | 74 | 102 | 1.43 | |||||
| Jgx-127-6-Χ-2157-α-s | 76 | 105 | 1.5 | |||||
| Jgx-127-6-Χ-1735-α-s | 83 | 121 | 1.67 | |||||
| Jgx-127-6-Χ-1468-α-s | 89 | 133 | 1.81 | |||||
| Jgx-127-6-Χ-1290-α-s | 105 | 144 | 2.02 | |||||
| Jgx-127-6-Χ-1134-α-s | 108 | 156 | 2.18 | |||||
Κατάλληλο φύλλο στοιχείων δοκιμής Τύπου κατεύθυνσης Pz
| Αριθμός καμπυλών | Αριθμός προϊόντων | Στατικό φορτίο (Ν) | Μέγιστη παραμόρφωση (χιλ.) | Ακαμψία Kv kN/m δόνησης | Ακαμψία Ks kN/m αντίκτυπου |
| 1 | Jgx-127-6-Χ-2736-α-s | 2736 | 32 | 716 | 352 |
| 2 | Jgx-127-6-Χ-2291-α-s | 2291 | 38.1 | 531 | 246 |
| 3 | Jgx-127-6-Χ-2157-α-s | 2157 | 43.2 | 461 | 208 |
| 4 | Jgx-127-6-Χ-1735-α-s | 1735 | 48.8 | 343 | 147 |
| 5 | Jgx-127-6-Χ-1468-α-s | 1468 | 59.9 | 256 | 103 |
| 6 | Jgx-127-6-Χ-1290-α-s | 1290 | 74.7 | 196 | 72 |
| 7 | Jgx-127-6-Χ-1134-α-s | 1134 | 85.9 | 154 | 54 |
| 8 | Jgx-127-6-Χ-912-α-s | 912 | 102.6 | 111 | 37 |
45° κεκλιμένο φύλλο στοιχείων δοκιμής φορτίων συναρμολογήσεων Τύπου
| Αριθμός καμπυλών | Αριθμός προϊόντων | Στατικό φορτίο (Ν) | Μέγιστη παραμόρφωση (χιλ.) | Ακαμψία Kv kN/m δόνησης | Ακαμψία Ks kN/m αντίκτυπου |
| 1 | Jgx-127-6-Χ-2736-α-s | 1935 | 44.7 | 405 | 177 |
| 2 | Jgx-127-6-Χ-2291-α-s | 1624 | 52.8 | 298 | 126 |
| 3 | Jgx-127-6-Χ-2157-α-s | 1535 | 61 | 263 | 105 |
| 4 | Jgx-127-6-Χ-1735-α-s | 1223 | 68.6 | 194 | 74 |
| 5 | Jgx-127-6-Χ-1468-α-s | 1045 | 84.8 | 144 | 51 |
| 6 | Jgx-127-6-Χ-1290-α-s | 912 | 105.7 | 110 | 37 |
| 7 | Jgx-127-6-Χ-1134-α-s | 801 | 121.9 | 88 | 28 |
| 8 | Jgx-127-6-Χ-912-α-s | 623 | 144.8 | 62 | 19 |
Κυλώντας φύλλο στοιχείων δοκιμής φορτίων κουράς
| Αριθμός καμπυλών | Αριθμός προϊόντων | Στατικό φορτίο (Ν) | Μέγιστη παραμόρφωση (χιλ.) | Ακαμψία Kv kN/m δόνησης | Ακαμψία Ks kN/m αντίκτυπου |
| 1 | Jgx-127-6-Χ-2736-α-s | 1490 | 33 | 221 | 221 |
| 2 | Jgx-127-6-Χ-2291-α-s | 1223 | 40.1 | 156 | 156 |
| 3 | Jgx-127-6-Χ-2157-α-s | 1134 | 45.2 | 130 | 130 |
| 4 | Jgx-127-6-Χ-1735-α-s | 912 | 50.8 | 91 | 91 |
| 5 | Jgx-127-6-Χ-1468-α-s | 601 | 56.9 | 60 | 60 |
| 6 | Jgx-127-6-Χ-1290-α-s | 445 | 77.7 | 46 | 46 |
| 7 | Jgx-127-6-Χ-1134-α-s | 334 | 90.9 | 33 | 33 |
| 8 | Jgx-127-6-Χ-912-α-s | 222 | 107.7 | 23 | 23 |
Παράμετροι απόδοσης: ακαμψία δόνησης και ακαμψία αντίκτυπου (Kv ή Ks):
Η ακαμψία των μονωτών σχοινιών καλωδίων είναι μη γραμμική. Υπάρχει μια μεγάλη διαφορά στην ακαμψία μεταξύ των μικρών και μεγάλων παραμορφώσεων.
Οι χρήστες μπορούν να υπολογίσουν και να επιλέξουν σύμφωνα με τις παραμέτρους που εξετάζονται στο εγχειρίδιο προϊόντων και τον τύπο που μας δίνουμε, ή ερχόμαστε σε επαφή με, και οι μηχανικοί μας θα παράσχουν σε σας την καθοδήγηση επιλογής.
Διάγραμμα μεγέθους προϊόντων
Εγκατάσταση
Προσφέρουμε μια μεγάλη έκταση των εγκαταστάσεων, συμπεριλαμβανομένου, η τρύπα εγκαθίσταται, φρεζάρισε την επικεφαλής βίδα που εγκαθιστά, περνά κλωστή στην εγκατάσταση, οι επιλογές των ανώτερων και χαμηλότερων ναρθήκων και των τοποθετώντας τρυπών μπορούν να είναι εύκαμπτη διαμόρφωση. Παρέχουμε την τυποποιημένη ίντσα δύο διαταγής και μετρικός, συναντήστε τον εσωτερικούς και ξένους εξοπλισμό, την εισαγωγή και την εξαγωγή των απαιτήσεων εξοπλισμού. Οι περιτυλίξεις σχοινιών χαλύβδινων συρμάτων, πελάτες μπορούν σύμφωνα με την προδιαγραφή προϊόντων μας σύμφωνα με τον αριθμό στροφών της επιλογής και της κράτησης προϊόντων σχοινιών καλωδίων. Ο λιγότερος αριθμός στροφών είναι 2 περιτυλίξεις, ο συνηθέστερα χρησιμοποιημένη είναι 12 περιτυλίξεις, μπορεί επίσης να προσαρμοστεί σύμφωνα με το αίτημα του πελάτη.
Εφαρμογή
