Απόδοση
Ακαμψία (Kv ή Ks):

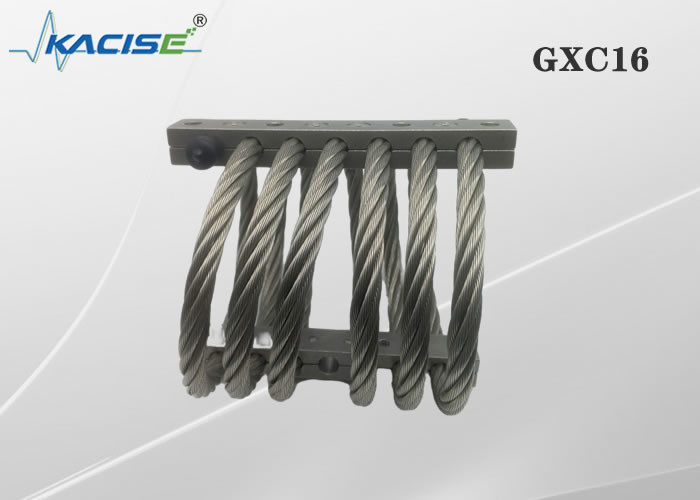

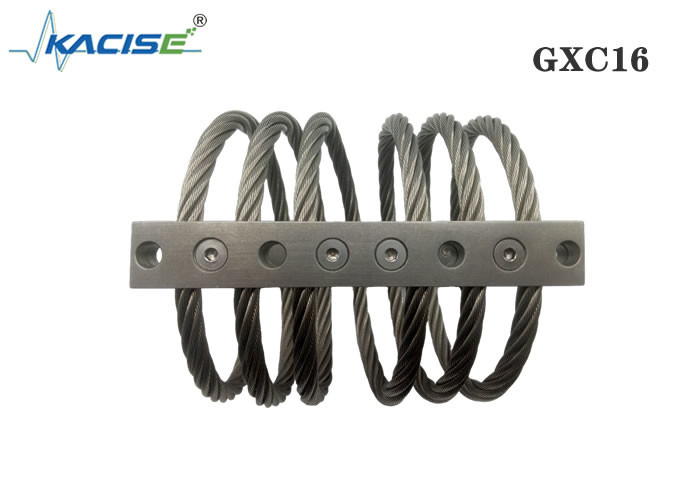

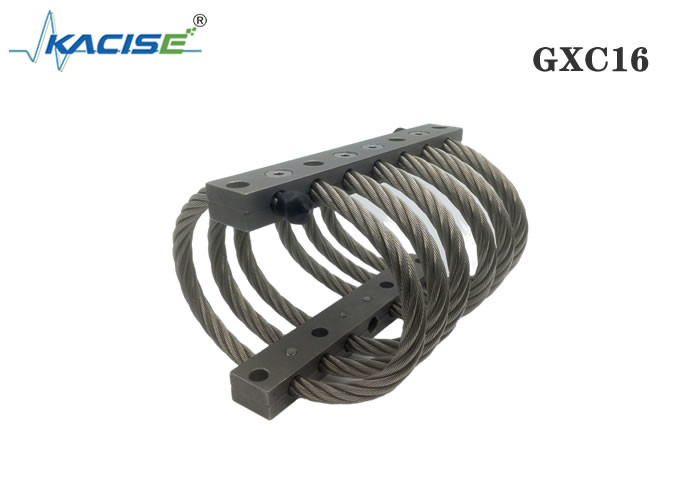

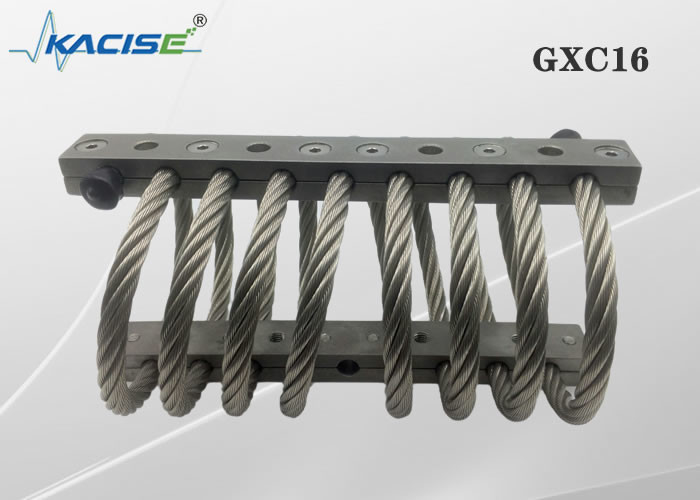

Οι μονωτές σχοινιών καλωδίων εκθέτουν τη μη γραμμική συμπεριφορά ακαμψίας. Οι μικρές εκτροπές, που συνδέονται συνήθως με την απομόνωση δόνησης, θα έχουν ένα διαφορετικό ποσοστό άνοιξη από τις μεγαλύτερες εκτροπές κλονισμού. Δημοσιεύουμε τις χαρακτηριστικές τιμές ακαμψίας δόνησης (Kv), και τις μέσες τιμές ακαμψίας κλονισμού (Ks) μέσα στον κατάλογο. Αυτές οι τιμές μπορούν να χρησιμοποιηθούν με τις παρεχόμενες εξισώσεις που απαριθμούνται στη σελίδα 6 για να προβλέψουν την απόδοση συστημάτων. Οι τιμές ακαμψίας που απαριθμούνται στον κατάλογο είναι για τις εκδόσεις πλήρης-βρόχων. Για τις μειωμένες εκδόσεις βρόχων, αναλογία η ακαμψία με τη διαίρεση του αριθμού επιθυμητών βρόχων με τον αριθμό πλήρων βρόχων.
Το σχοινί καλωδίων είναι ακαμψία του μη γραμμικού μονωτή δόνησης. Διαμορφώστε τη μεταβλητή υπό τον όρο ofsmall και μεγάλος, οι απέραντες διαφορές στη σκληρότητα ακαμψίας.
Ο χρήστης μπορεί σύμφωνα με τις παραμέτρους του προϊόντος έχει εξεταστεί στο εγχειρίδιο και συνάγουμε τον τύπο του υπολογισμού και η επιλογή, μπορεί επίσης να μας έρθει σε επαφή με, οι μηχανικοί μας θα παράσχουν σε σας τον οδηγό επιλογής.
Διάγραμμα μεγέθους προϊόντων
| Αριθμός προϊόντων |
Υψηλός (χιλ.) |
Πλάτος (χιλ.) |
Βάρος προϊόντων (κλ) |
Μέθοδος εγκατάστασης |
Μέγεθος τρυπών (χιλ.) |
Μέγεθος νημάτων (χιλ.) |
Κωνικότητα Counterbore |
| Jgx-127-8-Χ-3648-α-s |
76 |
± 2,54 |
92 |
1.81 |
Α, Β, Γ, Δ, Ε, S |
Ø9.0 +0.130.38 |
M8X1.25 M7X1.0 |
90° |
| Jgx-127-8-Χ-3047-α-s |
83 |
102 |
1.91 |
| Jgx-127-8-Χ-2869-α-s |
89 |
105 |
2 |
| Jgx-127-8-Χ-2313-α-s |
95 |
121 |
2.22 |
| Jgx-127-8-Χ-1957-α-s |
108 |
133 |
2.4 |
| Jgx-127-8-Χ-1735-α-s |
124 |
144 |
2.7 |
| Jgx-127-8-Χ-1512-α-s |
137 |
156 |
2.9 |
| Jgx-127-8-Χ-1201-α-s |
155 |
180 |
3.09 |
Κατάλληλο φύλλο στοιχείων δοκιμής Τύπου κατεύθυνσης Pz
| Αριθμός καμπυλών |
Αριθμός προϊόντων |
Στατικό φορτίο (Ν) |
Μέγιστη παραμόρφωση (χιλ.) |
Ακαμψία Kv kN/m δόνησης |
Ακαμψία Ks kN/m αντίκτυπου |
| 1 |
Jgx-127-8-Χ-3648-α-s |
3648 |
32 |
954 |
471 |
| 2 |
Jgx-127-8-Χ-3047-α-s |
3047 |
38.1 |
708 |
333 |
| 3 |
Jgx-127-8-Χ-2869-α-s |
2869 |
43.2 |
613 |
278 |
| 4 |
Jgx-127-8-Χ-2313-α-s |
2313 |
48.8 |
457 |
196 |
| 5 |
Jgx-127-8-Χ-1957-α-s |
1957 |
59.9 |
340 |
137 |
| 6 |
Jgx-127-8-Χ-1735-α-s |
1735 |
74.7 |
261 |
96 |
| 7 |
Jgx-127-8-Χ-1512-α-s |
1512 |
85.9 |
207 |
74 |
| 8 |
Jgx-127-8-Χ-1201-α-s |
1201 |
102.6 |
148 |
49 |
45° κεκλιμένο φύλλο στοιχείων δοκιμής φορτίων συναρμολογήσεων Τύπου
| Αριθμός καμπυλών |
Αριθμός προϊόντων |
Στατικό φορτίο (Ν) |
Μέγιστη παραμόρφωση (χιλ.) |
Ακαμψία Kv kN/m δόνησης |
Ακαμψία Ks kN/m αντίκτυπου |
| 1 |
Jgx-127-8-Χ-3648-α-s |
2580 |
44.7 |
539 |
236 |
| 2 |
Jgx-127-8-Χ-3047-α-s |
2157 |
52.8 |
398 |
168 |
| 3 |
Jgx-127-8-Χ-2869-α-s |
2046 |
61 |
349 |
138 |
| 4 |
Jgx-127-8-Χ-2313-α-s |
1624 |
68.6 |
259 |
98 |
| 5 |
Jgx-127-8-Χ-1957-α-s |
1401 |
84.8 |
193 |
68 |
| 6 |
Jgx-127-8-Χ-1735-α-s |
1223 |
105.7 |
147 |
49 |
| 7 |
Jgx-127-8-Χ-1512-α-s |
1068 |
121.9 |
117 |
37 |
| 8 |
Jgx-127-8-Χ-1201-α-s |
823 |
144.8 |
83 |
25 |
Κυλώντας φύλλο στοιχείων δοκιμής φορτίων κουράς
| Αριθμός καμπυλών |
Αριθμός προϊόντων |
Στατικό φορτίο (Ν) |
Μέγιστη παραμόρφωση (χιλ.) |
Ακαμψία Kv kN/m δόνησης |
Ακαμψία Ks kN/m αντίκτυπου |
| 1 |
Jgx-127-8-Χ-3648-α-s |
2936 |
33 |
294 |
294 |
| 2 |
Jgx-127-8-Χ-3047-α-s |
1713 |
40.1 |
207 |
207 |
| 3 |
Jgx-127-8-Χ-2869-α-s |
1557 |
45.2 |
173 |
173 |
| 4 |
Jgx-127-8-Χ-2313-α-s |
1201 |
50.8 |
121 |
121 |
| 5 |
Jgx-127-8-Χ-1957-α-s |
801 |
56.9 |
81 |
81 |
| 6 |
Jgx-127-8-Χ-1735-α-s |
601 |
77.7 |
60 |
60 |
| 7 |
Jgx-127-8-Χ-1512-α-s |
445 |
90.9 |
46 |
46 |
| 8 |
Jgx-127-8-Χ-1201-α-s |
289 |
107.7 |
30 |
30 |
Άξονες μονωτών:
Οι μονωτές σχοινιών καλωδίων είναι multi-axis μονωτές. Το διάγραμμα περιλαμβάνει κατωτέρω τους ορισμούς άξονα φορτίων και τις εκτιμήσεις εκτροπής.
Ελάττωση: Χαρακτηριστικά 5-15%, ανάλογα με το μέγεθος και το εισαγμένο επίπεδο. Για τις συγκεκριμένες εκτιμήσεις απόσβεσης, παρακαλώ συμβουλευθείτε Kacise.
Διάγραμμα μεγέθους προϊόντων
Εγκατάσταση
Προσφέρουμε μια μεγάλη έκταση των εγκαταστάσεων, συμπεριλαμβανομένου, η τρύπα εγκαθίσταται, φρεζάρισε την επικεφαλής βίδα που εγκαθιστά, περνά κλωστή στην εγκατάσταση, οι επιλογές των ανώτερων και χαμηλότερων ναρθήκων και των τοποθετώντας τρυπών μπορούν να είναι εύκαμπτη διαμόρφωση. Παρέχουμε την τυποποιημένη ίντσα δύο διαταγής και μετρικός, συναντήστε τον εσωτερικούς και ξένους εξοπλισμό, την εισαγωγή και την εξαγωγή των απαιτήσεων εξοπλισμού. Οι περιτυλίξεις σχοινιών χαλύβδινων συρμάτων, πελάτες μπορούν σύμφωνα με την προδιαγραφή προϊόντων μας σύμφωνα με τον αριθμό στροφών της επιλογής και της κράτησης προϊόντων σχοινιών καλωδίων. Ο λιγότερος αριθμός στροφών είναι 2 περιτυλίξεις, ο συνηθέστερα χρησιμοποιημένη είναι 12 περιτυλίξεις, μπορεί επίσης να προσαρμοστεί σύμφωνα με το αίτημα του πελάτη.
