παραγωγή μετρητών RS485 ρευστών επιπέδων αισθητήρων IP67 επιπέδων δεξαμενών 1m υγρή

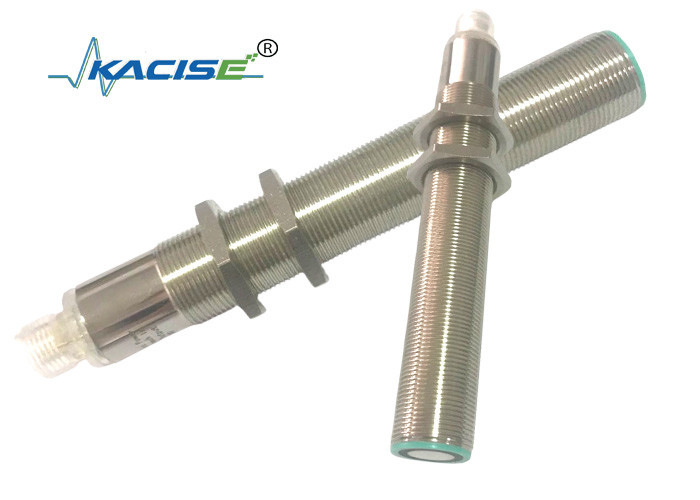

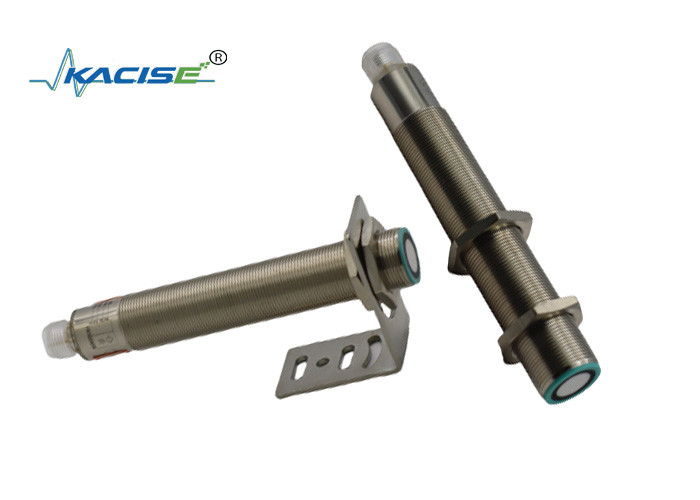

Μετρητής στάθμης υγρού υπερήχων χαμηλού κόστους με έξοδο RS485, μετρητής στάθμης νερού δεξαμενής υπερήχων

Ο αισθητήρας υπερήχων διαθέτει έξοδο διακόπτη με δύο διδάξιμα σημεία μεταγωγής. Αυτά ρυθμίζονται εφαρμόζοντας την τάση τροφοδοσίας - UB ή + UB στην είσοδο TEACH-IN. Η τάση τροφοδοσίας πρέπει να εφαρμοστεί στην είσοδο TEACH-IN για τουλάχιστον 1 s. Τα LED υποδεικνύουν εάν ο αισθητήρας έχει αναγνωρίσει τον στόχο κατά τη διάρκεια της διαδικασίας TEACH-IN. Το σημείο μεταγωγής A1 διδάσκεται με - UB, A2 με +UB. Μπορούν να ρυθμιστούν οκτώ διαφορετικές λειτουργίες εξόδου.

Σημείο μεταγωγής, Ρύθμιση απόστασης μόνο μετά την ενεργοποίηση. Το εσωτερικό ρολόι μπορεί να διασφαλίσει ότι δεν μπορεί να αλλάξει μετά από 5 λεπτά κατά την ενεργοποίηση. Εάν θέλετε να αλλάξετε το σημείο μεταγωγής, ο χρήστης μπορεί να ρυθμίσει την ζητούμενη απόσταση μόνο μετά την επανεκκίνηση.

• Ρυθμίστε τον στόχο στο κοντινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A1 με - UB
• Ρυθμίστε τον στόχο στο μακρινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A2 με + UB

• Ρυθμίστε τον στόχο στο μακρινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A2 με - UB
• Ρυθμίστε τον στόχο στο κοντινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A1 με + UB

• Ρυθμίστε τον στόχο στο κοντινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A1 με - UB
• Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από το εύρος ανίχνευσης
• TEACH-IN σημείο μεταγωγής A2 με + UB

• Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από το εύρος ανίχνευσης
• TEACH-IN σημείο μεταγωγής A2 με - UB
• Ρυθμίστε τον στόχο στο κοντινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A1 με + UB

• Ρυθμίστε τον στόχο στο κοντινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A1 με + UB
• Ρυθμίστε τον στόχο στο μακρινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A2 με - UB

• Ρυθμίστε τον στόχο στο μακρινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A2 με + UB
• Ρυθμίστε τον στόχο στο κοντινό σημείο μεταγωγής
• TEACH-IN σημείο μεταγωγής A1 με - UB

• Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από το εύρος ανίχνευσης
• TEACH-IN σημείο μεταγωγής A2 με - UB
• Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από το εύρος ανίχνευσης
• TEACH-IN σημείο μεταγωγής A2 με + UB

• Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από το εύρος ανίχνευσης
• TEACH-IN σημείο μεταγωγής A2 με +UB
• Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από το εύρος ανίχνευσης
• TEACH-IN σημείο μεταγωγής A2 με -UB

A1=τυφλό εύρος, A2=ονομαστική απόσταση

Εάν ο αισθητήρας είναι εγκατεστημένος σε θερμοκρασία περιβάλλοντος κάτω από 0℃, θα πρέπει να ληφθούν προστατευτικά μέτρα. Σε περίπτωση άμεσης τοποθέτησης του αισθητήρα σε μια οπή με τη χρήση των παξιμαδιών χάλυβα, πρέπει να στερεωθεί στη μέση του σπειρώματος του περιβλήματος.
