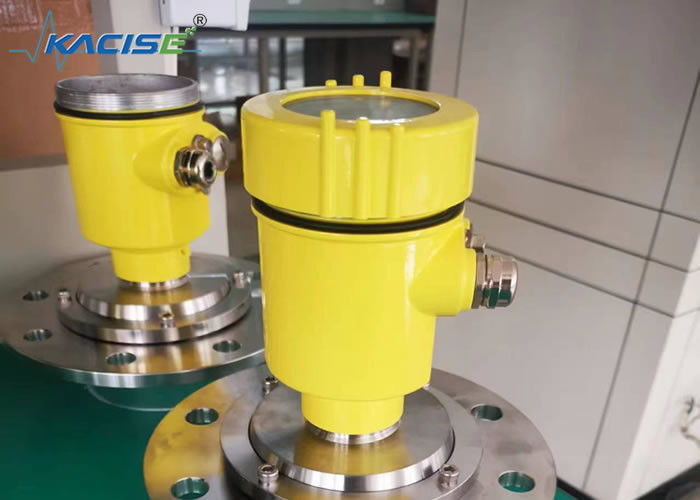

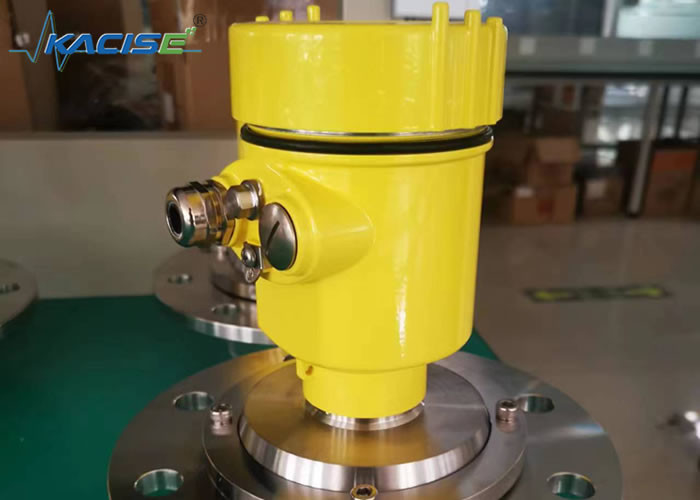

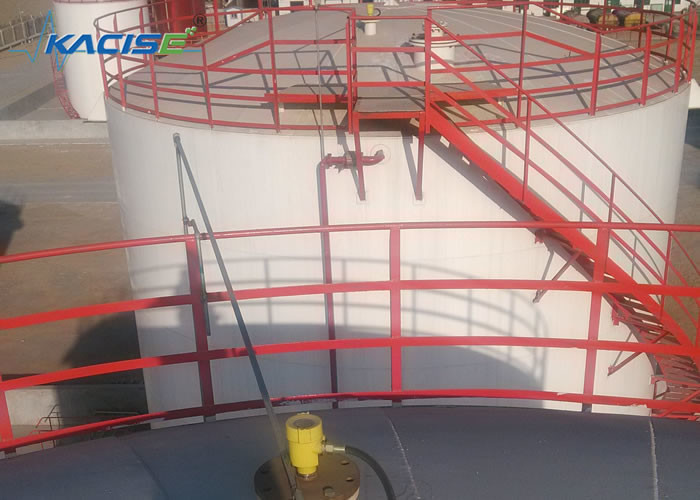

KLD803 4 - 20mA/ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ/αισθητήρας απόστασης ραντάρ RS485 Modbus για το στερεό φραγμό μορίων σκονών

1Γενική εικόνα του προϊόντος

Η αντεντή από το επίπεδο του ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που διαδίδεται στο διάστημα με ταχύτητα φωτός.μέρος της ενέργειας του αντανακλάται πίσω και λαμβάνεται από την ίδια κεραίαΤο χρονικό διάστημα μεταξύ του μεταδιδόμενου παλμού και του λαμβανόμενου παλμού είναι ανάλογο με την απόσταση από την κεραία έως την επιφάνεια του μετρούμενου μέσου.Ο ανιχνευτής επιπέδου ραντάρ ευφυούς σειράς 80 GHz είναι κατάλληλος για τη συνεχή μέτρηση του επιπέδου του υγρού χωρίς επαφήΕφαρμόζεται σε περιπτώσεις όπου η θερμοκρασία και η πίεση μεταβάλλονται σημαντικά, υπάρχουν αδρανές αέρια και πτητικότητα.

Το σύστημα υλικού χρησιμοποιεί προηγμένους μικροεπεξεργαστές και ενσωματωμένο λογισμικό επεξεργασίας συστήματος.Αυτό καθιστά το προϊόν εφαρμόσιμο σε διάφορες περίπλοκες συνθήκες βιομηχανικών εγκαταστάσεων.
Η τεχνολογία "προεπεξεργασία άδειας δεξαμενής" επιτρέπει στο όργανο να εντοπίζει σωστά τις αποτελεσματικές ηχώ και να λαμβάνει τα σωστά αποτελέσματα μέτρησης ακόμη και σε περίπτωση πολλαπλών παρεμβολών ψευδούς ηχώ.
Δεν επηρεάζεται από διάφορες περίπλοκες συνθήκες εργασίας, όπως ισχυρές διακυμάνσεις της επιφάνειας, αφρούς, υγρασίας και σκόνης.

2.Εισαγωγή του προϊόντος

Πρότυπο KLD803 Εφαρμογή στερεών σκόνης, σωματιδίων και μπλοκ Πεδίο μέτρησης 0-120m Διαδικασία σύνδεσης φλάντζης Άντενα μεγέθους 78 mm κεραία με φακό (ενσωματωμένη κεραία γεμάτη PTFE) Ακριβότητα ± 5 mm Κατηγορία προστασίας IP67 Κατηγορία ανθεκτικότητας σε έκρηξη Exd IIC T6 Gb Συχνότητα 76-81GHz Συστήματα τροφοδοσίας δύο/τέσσερις/έξι καλωδίων (DC24V/AC220V) Έξοδος σήματος 4~20mA/HART/RS485 Modbus Προγραμματιστής οθόνης/προγραμματισμού με Bluetooth/5G απομακρυσμένη αποδιορθωτική επεξεργασία δικτύου

3Τεχνικές προδιαγραφές

4Δομικές διαστάσεις

Σχεδιακό διάγραμμα της διαδικασίας σύνδεσης σωλήνων με νήματα Δομή στη θερμοκρασία δωματίου

5. εγκατάσταση
Δύο σημεία εγκατάστασης:
(1) Προσανατολίστε το επίπεδο του υλικού-στόχου ώστε να διασφαλιστεί ότι είναι κάθετο στο επίπεδο του υλικού·
Βλέπε τα ακόλουθα σημεία για τις τυπικές συνθήκες εργασίας.
● Βεβαιωθείτε ότι δεν υπάρχουν αντικείμενα που να παρεμβαίνουν, όπως σκάλες και σκαλοπάτια, εντός της εμβέλειας της δέσμης.

Σχήμα 5 1 Σχεδιακό διάγραμμα της θέσης εγκατάστασης του οργάνου

● Η εγκατάσταση του οργάνου πρέπει να διασφαλίζει ότι η δέσμη κεραίας αποφεύγει την είσοδο τροφοδοσίας, όπως φαίνεται στο σχήμα 5-2.

Σχήμα 5 2 Ακτίνα κεραίας που αποφεύγει την είσοδο τροφοδοσίας

● Το όργανο πρέπει να τοποθετείται σε απόσταση τουλάχιστον 20 cm από το τοίχωμα του δοχείου, διαφορετικά είναι πιθανό να παράγει λανθασμένες ενδείξεις, όπως φαίνεται στο σχήμα 5-3.
Σημειώσεις: Ο τροχός εγκατάστασης μέτρησης υγρού πρέπει να είναι κάθετος προς το έδαφος.

Σχήμα 5 3 Εγκατάσταση σε απόσταση τουλάχιστον 20 cm από το τοίχωμα του αγγείου

● Το δοχείο στερεών κώνων πρέπει να εξασφαλίζει ότι η δέσμη κατευθύνεται όσο το δυνατόν περισσότερο προς τον πυθμένα της δεξαμενής, διαφορετικά τα αποτελέσματα των μετρήσεων στον πυθμένα της δεξαμενής μπορεί να είναι ανακριβή.όπως φαίνεται στο σχήμα 5-4.

Σχήμα 5 ∙ 4 Η κωνική δεξαμενή εξασφαλίζει ότι η δέσμη κατευθύνεται στον πυθμένα της δεξαμενής όσο το δυνατόν περισσότερο.

6Διάγραμμα καλωδίωσης του προϊόντος
6.1 Σχέδιο καλωδίωσης ενιαίου θαλάμου 24VDC τροφοδοσίας με τέσσερα προϊόντα καλωδίου

Σχήμα 6-1 Διάγραμμα καλωδίωσης τεσσάρων προϊόντων καλωδίου
Στην εφαρμογή ενός συστήματος τεσσάρων καλωδίων, η αναλογική έξοδος 4-20mA είναι δύο ξεχωριστοί τερματικοί, εκτός από τον τερματικό τροφοδοτή 24V. Ταυτόχρονα, το σύστημα τεσσάρων καλωδίων παρέχει επίσης 485 τερματικούς εξόδου,η οποία είναι βολική για σύνδεση και αποδιορθώσεις με PC ή το site που απαιτεί 485 διεπαφή.

6.2 Σχέδιο καλωδίωσης ενός ενιαίου θαλάμου 24VDC τροφοδοσίας ηλεκτρικής ενέργειας δύο καλωδίων

Σχήμα 6-1 Διάγραμμα καλωδίωσης προϊόντων δύο καλωδίων

Στην εφαρμογή ενός συστήματος δύο καλωδίων, εκτός από το παραδοσιακό τερματικό τροφοδοσίας (έκδοση 4-20mA), το όργανο διαθέτει επίσης τερματικό σειριακής επικοινωνίας,η οποία είναι βολική για σύνδεση με τον τρέχοντα κεντρικό εξοπλισμό IoT ή με διαφανή εξοπλισμό μετάδοσης για τηλεχειρισμό και αποδιορθώσεις.

Πίνακας επιλογής μοντέλου
Ραδόμετρο επιπέδου 80GHz FM
