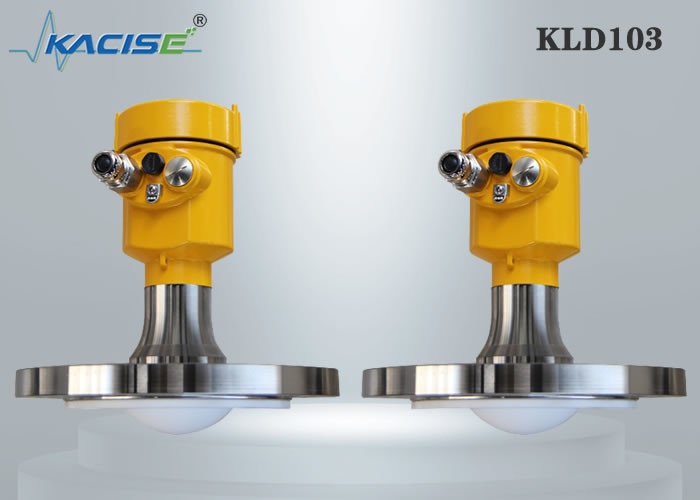

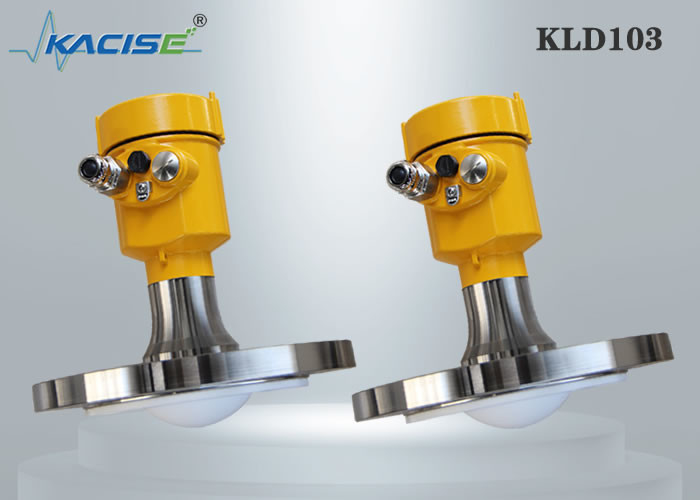

KLD103 συσκευή αποστολής σημάτων σταθμών ύδατος ραντάρ μετρητών ρευστών επιπέδων υψηλής ακρίβειας

μετρητής επιπέδων ραντάρ 80G FM

Μέτρηση της αρχής
Ένα σήμα ραντάρ εκπέμπεται μέσω μιας κεραίας, απεικονίζεται από την επιφάνεια προϊόντων και παραλαμβάνεται μετά από έναν χρόνο τ. Η αρχή ραντάρ χρησιμοποιούμενη είναι FMCW (διαμορφωμένο κατά συχνότητα συνεχές κύμα).
Το FMCW-ραντάρ διαβιβάζει ένα σήμα υψηλής συχνότητας η του οποίου συχνότητα αυξάνεται γραμμικά κατά τη διάρκεια της φάσης μέτρησης (αποκαλούμενης σκούπισμα συχνότητας). Το σήμα εκπέμπεται, απεικονίζεται στην επιφάνεια μέτρησης και παραλαμβάνεται με μια χρονική καθυστέρηση, χρόνος καθυστέρησης τ., t=2d/c, όπου το δ είναι η απόσταση στην επιφάνεια προϊόντων και το γ είναι η ταχύτητα του φωτός στο αέριο επάνω από το προϊόν.
Για την περαιτέρω επεξεργασία σήματος η διαφορά Δf υπολογίζεται από την πραγματική διαβιβασθείσα συχνότητα και τη λαμβανόμενη συχνότητα. Η διαφορά είναι άμεσα ανάλογη προς την απόσταση.
Μια μεγάλη διαφορά συχνότητας αντιστοιχεί σε μια μεγάλη απόσταση και αντίστροφα. Η διαφορά Δf συχνότητας μετασχηματίζεται μέσω ενός γρήγορου μετασχηματισμού κατά Φουριέ (FFT) σε ένα φάσμα συχνότητας και έπειτα η απόσταση υπολογίζεται από το φάσμα. Το επίπεδο προκύπτει από τη διαφορά μεταξύ του ύψους δεξαμενών και της μετρημένης απόστασης.

1. Συσκευή αποστολής σημάτων
2. Αναμίκτης
3. Κεραία
4. Απόσταση στην επιφάνεια προϊόντων, όπου η αλλαγή στη συχνότητα είναι ανάλογη προς την απόσταση
5. Διαφορική χρονική καθυστέρηση, Δt
6. Διαφορική συχνότητα, Δf
7. Συχνότητα διαβιβασθείσα
8. Συχνότητα λαμβανόμενη
9. Συχνότητα
10. Χρόνος

Τα κύρια πλεονεκτήματα του μετρητή επιπέδων ραντάρ σειράς FM KLD103 είναι τα ακόλουθα:

• Με βάση το μόνος-αναπτυγμένο millimeter-wave CMOS τσιπ ραδιοσυχνότητας, πραγματοποιεί μια συμπαγέστερη δομή ραδιοσυχνότητας, μια υψηλότερη σήματος προς θόρυβο αναλογία, και μια μικρότερη νεκρή ζώνη.
• Το λειτουργούν εύρος ζώνης 5GHz επιτρέπει στο προϊόν για να έχει την υψηλότερες ανάλυση μέτρησης και την ακρίβεια μέτρησης.
• Η στενότερη γωνία ακτίνων κεραιών 3°, η παρέμβαση στο περιβάλλον εγκαταστάσεων ασκεί λιγότερη επίδραση στο όργανο, και η εγκατάσταση είναι καταλληλότερη.
• Πιό σύντομα μήκη κύματος και καλύτερες ιδιότητες αντανάκλασης στις στερεές επιφάνειες.
• Η μακρινή διόρθωση υποστήριξης και η μακρινή βελτίωση, μειώνουν τον αναμονής χρόνο και βελτιώνουν την αποδοτικότητα εργασίας.
• Κινητή διόρθωση τηλεφωνικού Bluetooth υποστήριξης, κατάλληλη για τις επιτόπιες εργασίες συντήρησης προσωπικού.
