80G ραντάρ επιπέδων μετρητών συνεχής διαμόρφωσης συχνότητας μέτρηση επιπέδων κυμάτων υπερηχητική

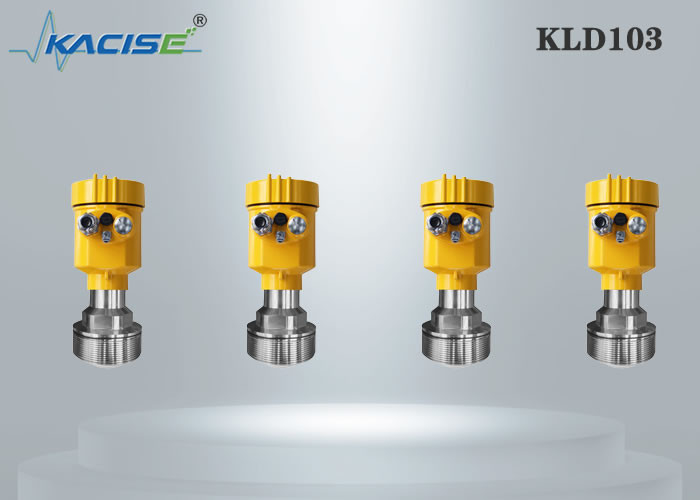

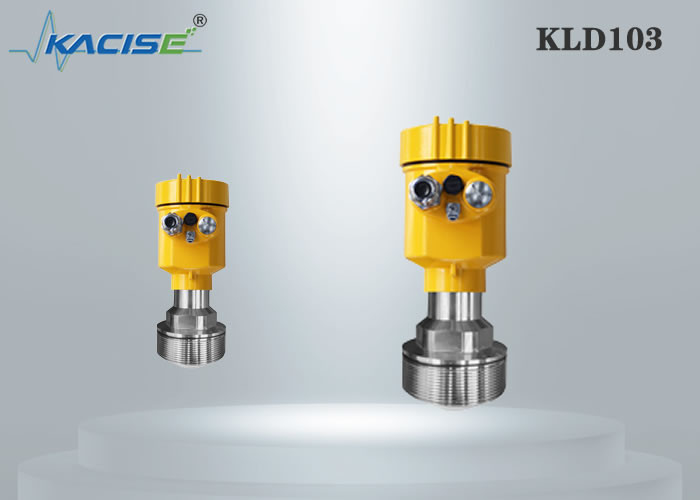

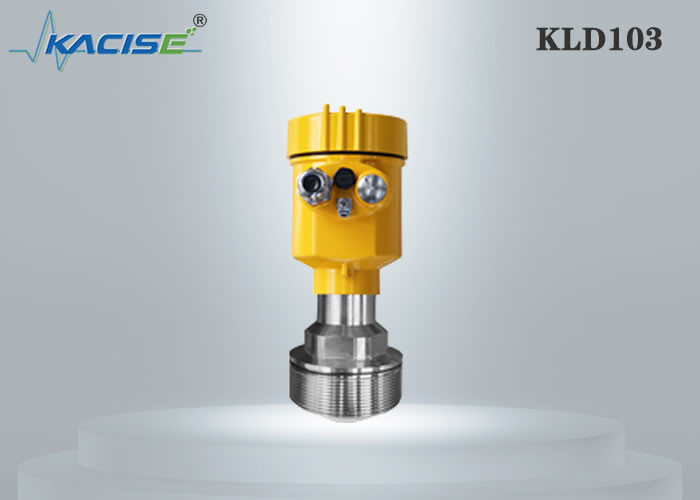

μετρητής επιπέδων ραντάρ 80G FM

Μέτρηση της αρχής
Ένα σήμα ραντάρ εκπέμπεται μέσω μιας κεραίας, απεικονίζεται από την επιφάνεια προϊόντων και παραλαμβάνεται μετά από έναν χρόνο τ. Η αρχή ραντάρ χρησιμοποιούμενη είναι FMCW (διαμορφωμένο κατά συχνότητα συνεχές κύμα).
Το FMCW-ραντάρ διαβιβάζει ένα σήμα υψηλής συχνότητας η του οποίου συχνότητα αυξάνεται γραμμικά κατά τη διάρκεια της φάσης μέτρησης (αποκαλούμενης σκούπισμα συχνότητας). Το σήμα εκπέμπεται, απεικονίζεται στην επιφάνεια μέτρησης και παραλαμβάνεται με μια χρονική καθυστέρηση, χρόνος καθυστέρησης τ., t=2d/c, όπου το δ είναι η απόσταση στην επιφάνεια προϊόντων και το γ είναι η ταχύτητα του φωτός στο αέριο επάνω από το προϊόν.
Για την περαιτέρω επεξεργασία σήματος η διαφορά Δf υπολογίζεται από την πραγματική διαβιβασθείσα συχνότητα και τη λαμβανόμενη συχνότητα. Η διαφορά είναι άμεσα ανάλογη προς την απόσταση.
Μια μεγάλη διαφορά συχνότητας αντιστοιχεί σε μια μεγάλη απόσταση και αντίστροφα. Η διαφορά Δf συχνότητας μετασχηματίζεται μέσω ενός γρήγορου μετασχηματισμού κατά Φουριέ (FFT) σε ένα φάσμα συχνότητας και έπειτα η απόσταση υπολογίζεται από το φάσμα. Το επίπεδο προκύπτει από τη διαφορά μεταξύ του ύψους δεξαμενών και της μετρημένης απόστασης.

1. Συσκευή αποστολής σημάτων
2. Αναμίκτης
3. Κεραία
4. Απόσταση στην επιφάνεια προϊόντων, όπου η αλλαγή στη συχνότητα είναι ανάλογη προς την απόσταση
5. Διαφορική χρονική καθυστέρηση, Δt
6. Διαφορική συχνότητα, Δf
7. Συχνότητα διαβιβασθείσα
8. Συχνότητα λαμβανόμενη
9. Συχνότητα
10. Χρόνος

Ραντάρ – τα πλεονεκτήματα με μια ματιά
Ελάχιστη ή καμία συντήρηση

– Μη-επαφή

– Κανένα κινούμενο μέρος

– Καμία επαναδιακρίβωση
Χρήση σε πολλές εγκαταστάσεις

– Απρόσβλητος από τους όρους διαδικασίας

– Υψηλή ακρίβεια

– Μακροχρόνια μετρώντας σειρά 100 μ

– Υψηλή πίεση (> 2000 PSI)

– Υψηλές θερμοκρασίες (>800 °F)

– Υψηλή αξιοπιστία (SIL 2 & 3)

Τεχνική παράμετρος

Μέγεθος προϊόντων (μονάδα: χιλ.)

Εφαρμογή τομέων
