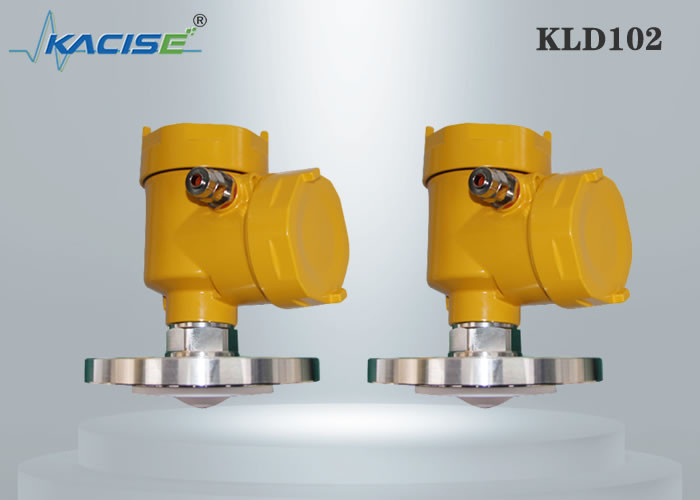

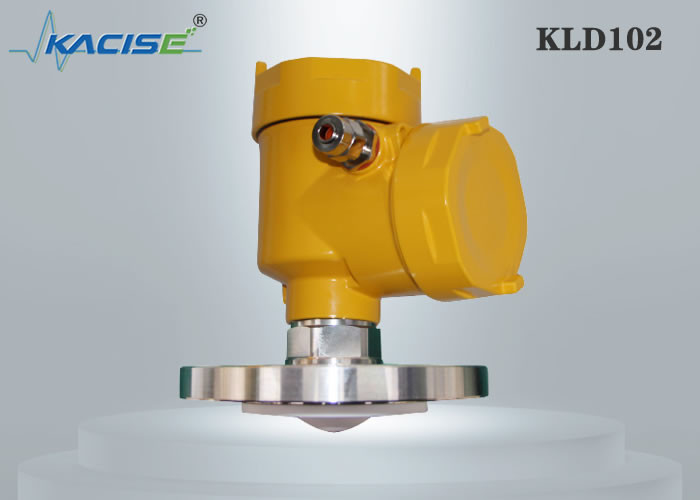

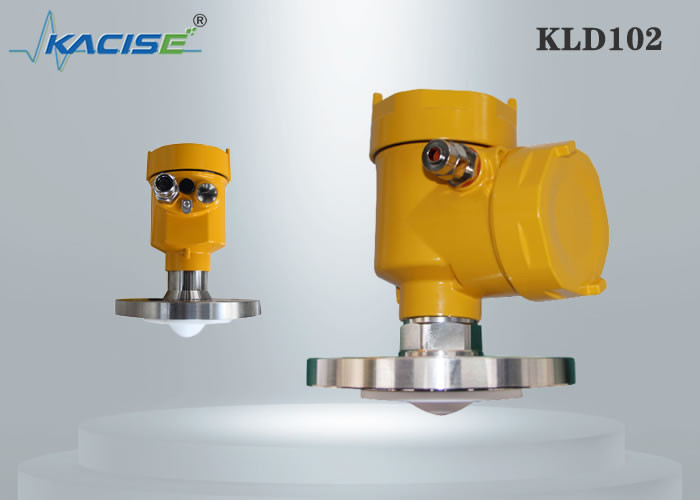

KLD102 Ραδιομετρητής επιπέδου και ραδιομετρητής επιπέδου νερού για τη μέτρηση επιπέδου υγρού ή απόστασης με επίπεδο προστασίας IP67

80G FM Ραδόρο Μέτρο Επιπέδου

Αρχή:
Η γενική αρχή του μετρητή επιπέδου του ραντάρ συνεχών κυμάτων FM είναι ότι το ραντάρ εκπέμπει ηλεκτρομαγνητικά κύματα στην κορυφή της δεξαμενής,και τα ηλεκτρομαγνητικά κύματα λαμβάνονται από το ραντάρ μετά την αντανάκλαση από το μέσοΗ διαφορά συχνότητας δf μεταξύ του λαμβανόμενου σήματος και του μεταδιδόμενου σήματος είναι ανάλογη με την απόσταση R από την επιφάνεια του μέσου:R=C (ταχύτητα) *δf (διαφορά συχνότητας) /2/K (πλήρος διαμόρφωσης συχνότητας)Επειδή η ταχύτητα του φωτός C και η κλίση διαμόρφωσης συχνότητας K είναι γνωστές,η διαφορά συχνότητας δf μπορεί να εκτιμηθεί για να ληφθεί η απόσταση R από τη θέση εγκατάστασης ραντάρ στην επιφάνεια υλικού, και στη συνέχεια μέσω του γνωστού συνολικού ύψους της δεξαμενής, αφαιρέστε την χωρική απόσταση από το ραντάρ έως την επιφάνεια του υλικού (που αναφέρεται ως κενό ύψος) για να λάβετε το ύψος του επιπέδου του υλικού.

Χαρακτηριστικό:
1Ράδαρα χιλιοστών κυμάτων, με ακρίβεια μέτρησης έως ± 1 mm και ελάχιστη τυφλή περιοχή 0,1 m.
2Το μικρότερο μέγεθος της κεραίας ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
3Ποικιλία κεραίων φακών, μικρότερη γωνία εκτόξευσης, πιο συγκεντρωμένη ενέργεια, ισχυρότερο σήμα ηχώ, υπό τις ίδιες συνθήκες βιομηχανίας και εξορύξεων,σε σύγκριση με άλλα προϊόντα ραντάρ έχουν μεγαλύτερη αξιοπιστία.
4Με ισχυρότερη διεισδυτικότητα, μπορεί να χρησιμοποιηθεί κανονικά ακόμη και αν υπάρχει προσκόλληση και συμπύκνωση.
5Το εύρος του δυναμικού σήματος είναι μεγαλύτερο και η μέτρηση του χαμηλού διηλεκτρικού σταθερού μέσου είναι πιο σταθερή.
6- ποικιλία τρόπων μέτρησης, ο χρόνος αντίδρασης του ραντάρ στη γρήγορη μέτρηση είναι μικρότερος από 1S.

Τεχνική παράμετρος

Επικοινωνία και αποδιορθώσεις
Το όργανο μπορεί να διορθωθεί μέσω LDM στο πεδίο και μπορεί επίσης να διορθωθεί από την πλευρά του υπολογιστή με το προαιρετικό λογισμικό υπολογιστή.
να επικοινωνεί με:
1. USB σε RS485 σειριακό καλώδιο (σύστημα τεσσάρων καλωδίων) ·
2. USB σε TTL σειριακό καλώδιο (σύστημα δύο καλωδίων) ·
3. USB σε Hart-modem (σύστημα δύο καλωδίων) για επικοινωνία.
4Μέσα από το Bluetooth debugging του κινητού τηλεφώνου, το on-site debugging είναι ασφαλέστερο και πιο βολικό.
5Δίκτυο 4G, απομακρυσμένη αποδιορθωτική μέσω της απομακρυσμένης μονάδας.

Μέγεθος προϊόντος (μονάδα: mm)

Εφαρμογή στο πεδίο
