| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kacise |
| Αριθμό μοντέλου: | KDF1000 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | 1740USD/pc |
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Τύποι μέτρησης: | ταχύτητα, ροή, βάθος νερού, θερμοκρασία ύδατος | Επίπεδο προστασίας: | IP68 |
|---|---|---|---|
| σκοπός: | σε απευθείας σύνδεση μέτρηση | Μέτρηση βάθους νερού: | 0.02m~10.00m |
| Ψήφισμα: | 2mm | Ακρίβεια: | ±0.5% |
| Σειρά θερμοκρασίας: | 0~60ºC | Εύρος Ρυθμού ροής: | 10 λίτρα/κυβικοί μετρητές sec~99999999/ώρα |
| Παροχή ηλεκτρικού ρεύματος: | με μπαταρίες, 12VDC | Σήμα εξόδου: | 4-20 ΜΑ |
| Υψηλό φως: | Υπερηχητικός μετρητής ροής Doppler,Μετρητής ροής Doppler σωλήνων καναλιών,Υπερηχητικό υδρόμετρο οχετών |
||

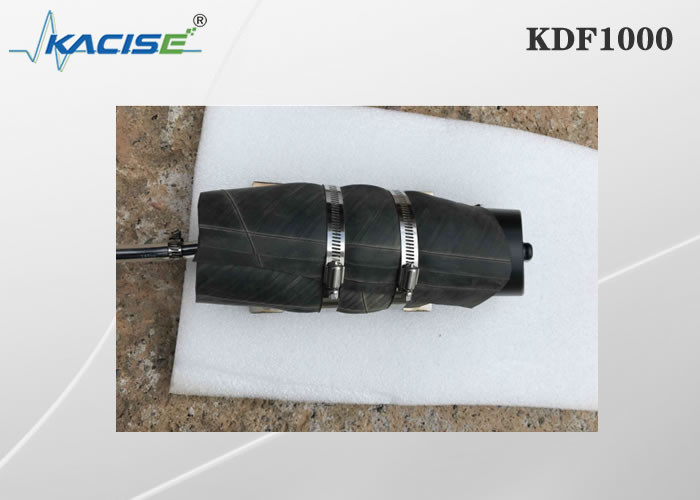

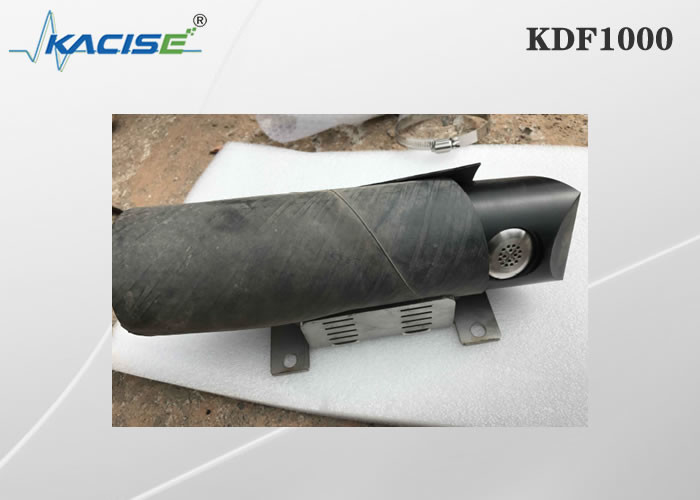

KDF1000 υπερηχητικός μετρητής ροής Doppler
Εισαγωγή
KDF1000 ο μετρητής ροής σειράς είναι ένα προϊόν που μετρά την ταχύτητα και τη ροή του νερού στα φυσικές νερά, τα κανάλια, ή τις σωληνώσεις.
Ο μετρητής ροής διαιρείται σε δύο μέρη: ο αισθητήρας και ο οικοδεσπότης, οι οποίοι συνδέονται με ένα καλώδιο.
Μπορεί να μετρήσει την ταχύτητα και τη ροή του νερού στα κανάλια και τους ποταμούς, και η στάθμη ύδατος είναι περισσότερα από 20 εκατ. υψηλότερη από την κορυφή του αισθητήρα.
Μπορεί να μετρήσει την ταχύτητα και τη ροή του νερού στους σωλήνες και τους οχετούς. Η στάθμη ύδατος πρέπει να είναι περισσότερα από 20 εκατ. υψηλότερη από την κορυφή του αισθητήρα, και η εσωτερική διάμετρος του σωλήνα πρέπει να είναι ≥ 500 χιλ.
Αρχή
Ο αισθητήρας έχει δύο μετατροπείς, ένας που διαβιβάζουν και ένας που λαμβάνουν. Όταν ο αισθητήρας αντιμετωπίζει την κατεύθυνση της ροής του νερού, δηλ., κάτω από την προϋπόθεση της μέτρησης αντίστροφης ροής:
1. Όταν το νερό είναι ακόμα, η λαμβανόμενη συχνότητα είναι η ίδια με τη διαβιβασθείσα συχνότητα.
2. Όσο γρηγορότερο το ποσοστό ροής, τόσο γρηγορότερη η συχνότητα που παραλαμβάνεται από το λαμβάνοντα αισθητήρα, ο οποίος θα είναι υψηλότερος από τη διαβιβάζοντας συχνότητα.
3. Όσο πιό αργό το ποσοστό ροής, τόσο πιό αργή η συχνότητα που παραλαμβάνεται από το λαμβάνοντα αισθητήρα, αλλά αυτό θα είναι υψηλότερη από τη διαβιβάζοντας συχνότητα.
Όταν τα μέτρα αισθητήρων κατά μήκος της κατεύθυνσης της ροής του νερού:
1. Όταν το νερό είναι ακόμα, η λαμβανόμενη συχνότητα είναι η ίδια με τη διαβιβασθείσα συχνότητα.
2. Όσο γρηγορότερο το ποσοστό ροής, τόσο γρηγορότεη η συχνότητα που παραλαμβάνεται από το λαμβάνοντα αισθητήρα, αλλά αυτό θα είναι χαμηλότερη από τη διαβιβασθείσα συχνότητα.
3. Όσο πιό αργό το ποσοστό ροής, τόσο πιό αργή η συχνότητα που παραλαμβάνεται από το λαμβάνοντα αισθητήρα, αλλά αυτό θα είναι χαμηλότερη από τη διαβιβάζοντας συχνότητα.
Από τα ανωτέρω, η ταχύτητα και η κατεύθυνση ροής του νερού μπορούν να υπολογιστούν.

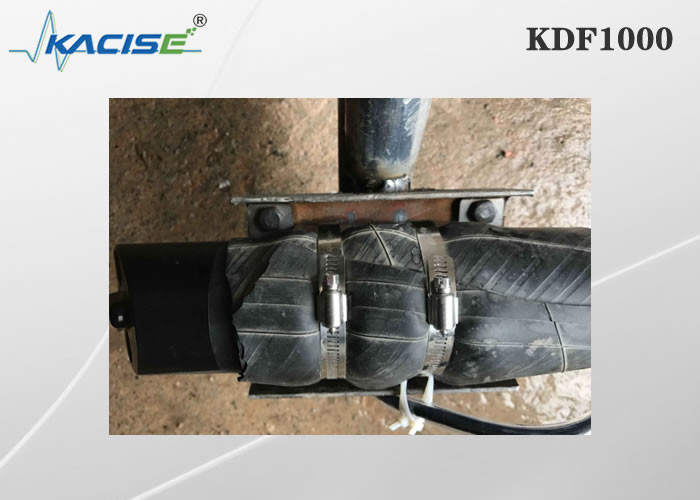

Ο αισθητήρας πρέπει άμεσα την κατεύθυνση της ροής του νερού κατά τη διάρκεια της εγκατάστασης και της χρήσης.
Τεχνική παράμετρος
| Δομή | διασπασμένος τύπος |
| Τύποι μέτρησης | ταχύτητα, ροή, βάθος νερού, θερμοκρασία ύδατος |
| Επίπεδο προστασίας | IP68 |
| Σκοπός | σε απευθείας σύνδεση μέτρηση |
| Σειρά μέτρησης ταχύτητας | η τυποποιημένη διαμόρφωση είναι 0.03m/s~5.00m/s (βάθος νερού επάνω από τον αισθητήρα: 20cm) Άλλες σειρές ποσοστού ροής μπορούν να προσαρμοστούν. |
| Ψήφισμα μέτρησης ποσοστού ροής | 1mm/s |
| Ακρίβεια μέτρησης ταχύτητας ροής | ±2~4% της μετρημένης ταχύτητας ροής |
| Μέτρηση βάθους νερού | 0.02m~10.00m |
| Ψήφισμα | 2mm |
| Ακρίβεια | ±0.5% |
| Σειρά θερμοκρασίας | 0~60ºC |
| Ψήφισμα | 0.1ºC |
| Σειρά ποσοστού ροής | 10 λίτρα/κυβικοί μετρητές sec~99999999/ώρα |
| Παροχή ηλεκτρικού ρεύματος | με μπαταρίες, 12VDC |
| Σήμα παραγωγής (με μπαταρίες) | RS485 |
| RS485 περιεχόμενο σημάτων παραγωγής | ποσοστό ροής, στιγμιαία ροή, συσσωρευτική ροή, στάθμη ύδατος, θερμοκρασία |
| Σήμα παραγωγής (εξωτερική παροχή ηλεκτρικού ρεύματος) | 4-20mA |
| 4-20ma περιεχόμενο σημάτων παραγωγής | στιγμιαία ροή |
| Ασύρματη λειτουργία μετάδοσης | προαιρετικά εξαρτήματα, μετάδοση στοιχείων στο λογισμικό διακομιστή υποβάθρου μέσω κινητού GPRS. Χρειαστείτε τον πελάτη έχει έναν κεντρικό υπολογιστή με μια σταθερή διεύθυνση IP, ή έναν μισθωμένο κεντρικό υπολογιστή σύννεφων. |
| Μήκος καλωδίων μεταξύ του αισθητήρα και της συσκευής αποστολής σημάτων | 10 μέτρα |
| Τύποι δοκιμασμένων υδάτινων οδών | σωλήνες, κανάλια, φυσικά ρεύματα, ποταμοί |
| Υγρές απαιτήσεις pH | Αξία pH μεταξύ 6-8, non-corrosive στον αισθητήρα. |
| Υγρή απαίτηση θερμοκρασίας | 0~50℃ |
| Υγρή απαίτηση πίεσης | 1 τυποποιημένη ατμοσφαιρική πίεση στο φυσικό περιβάλλον |
| Παροχή ηλεκτρικού ρεύματος για Flowmeter | 11~14VDC, ρεύμα είναι 250mA. |
| Συνεχής λειτουργώντας κατανάλωση ισχύος | 14V×250ma=14V×0.25A=3.50W. |
Τυποποιημένη θέση μέτρησης
Μετά από τη δύναμη επάνω, το ποσοστό ροής και το ποσοστό ροής θα είναι παραγωγή μετά από 60 δευτερόλεπτα, και έπειτα ένα στοιχείο θα είναι παραγωγή κάθε 15-20 δευτερόλεπτα.
Στο τυποποιημένο κράτος μέτρησης, ο αισθητήρας στέλνει άμεσα 485 σήματα για να συνδέσει με τον οικοδεσπότη, και τα αποτελέσματα οικοδεσποτών δύο είδη στοιχείων: ποσοστό ροής και ποσοστό ροής μέσω της διεπαφής 485.
